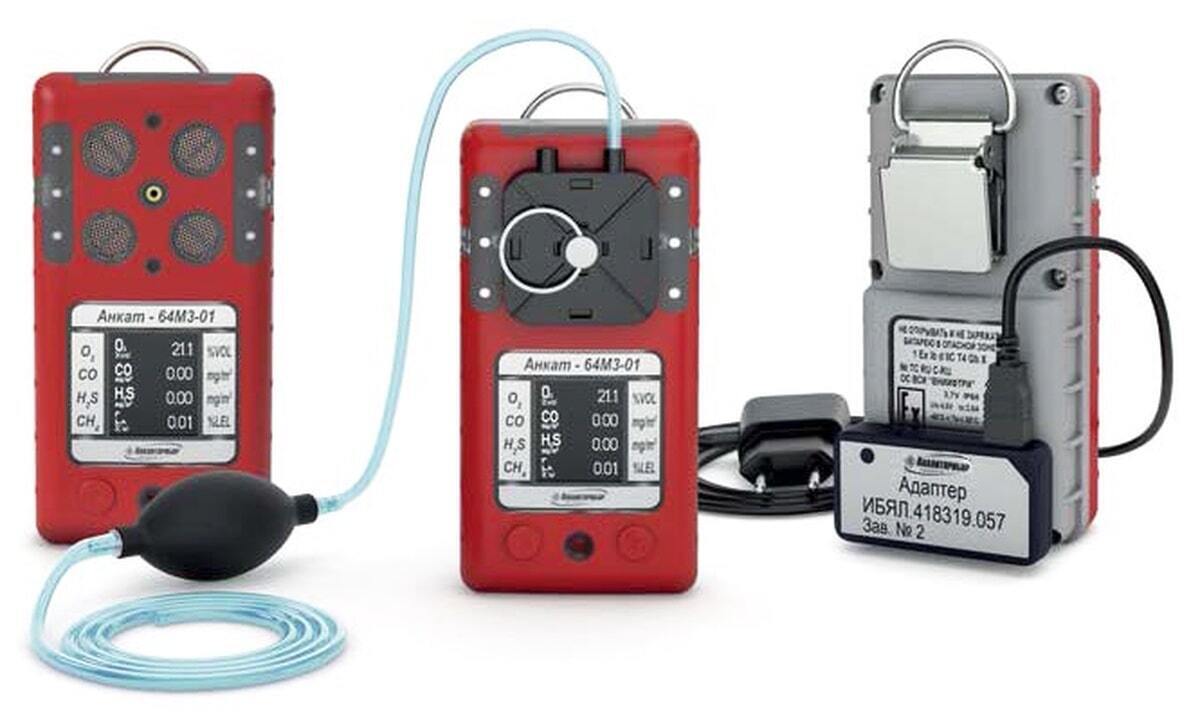

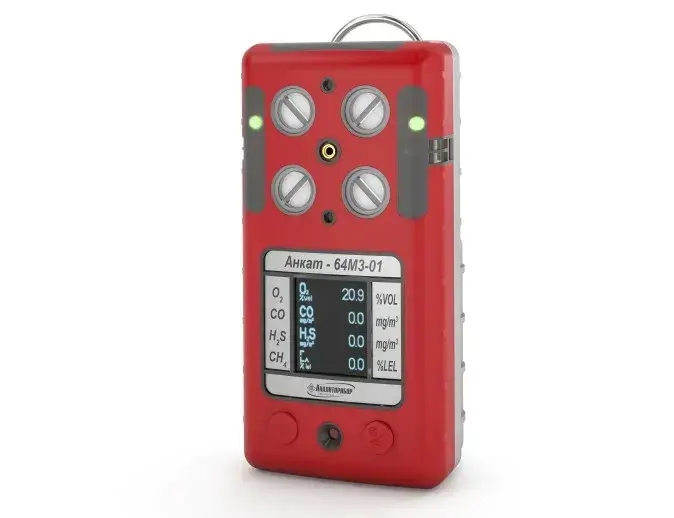

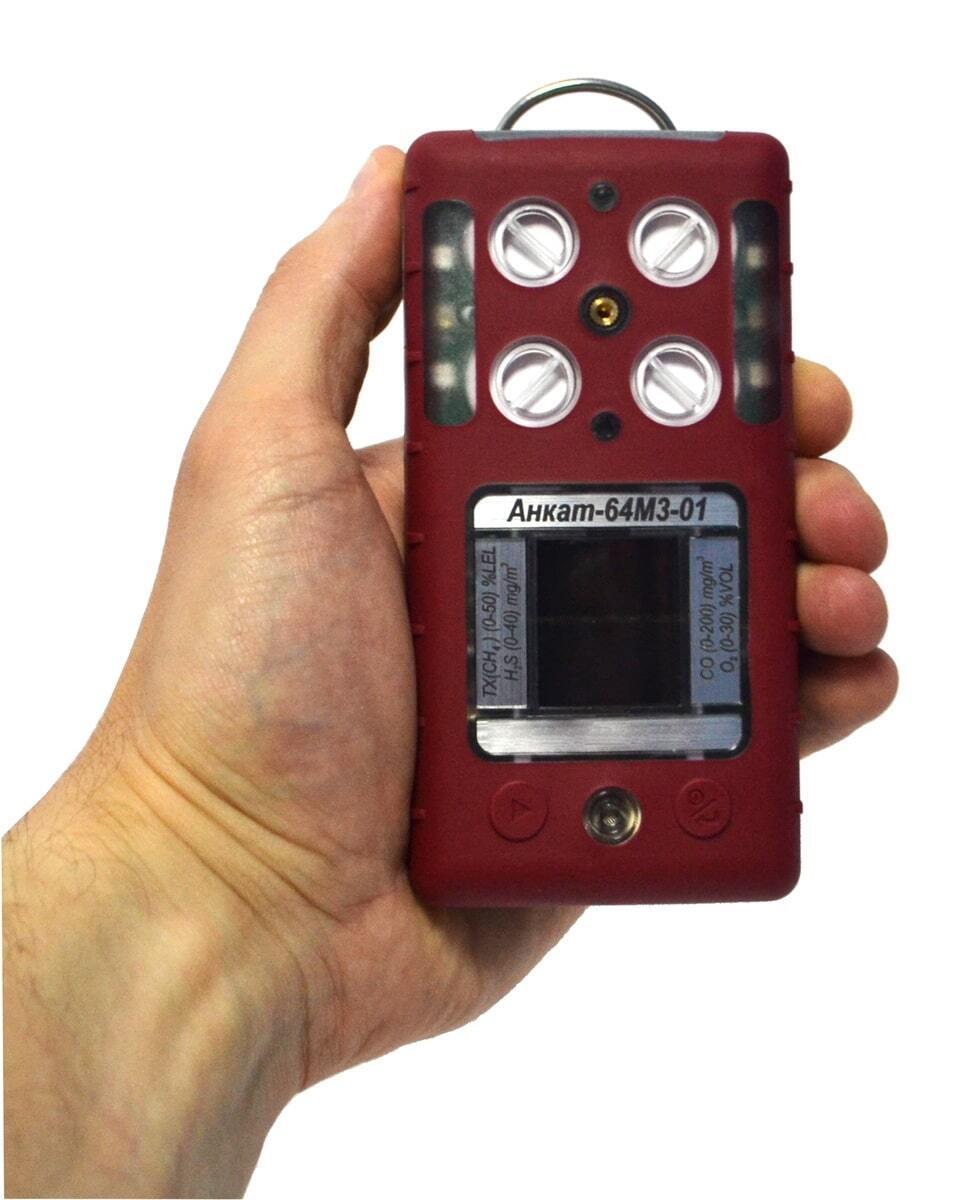

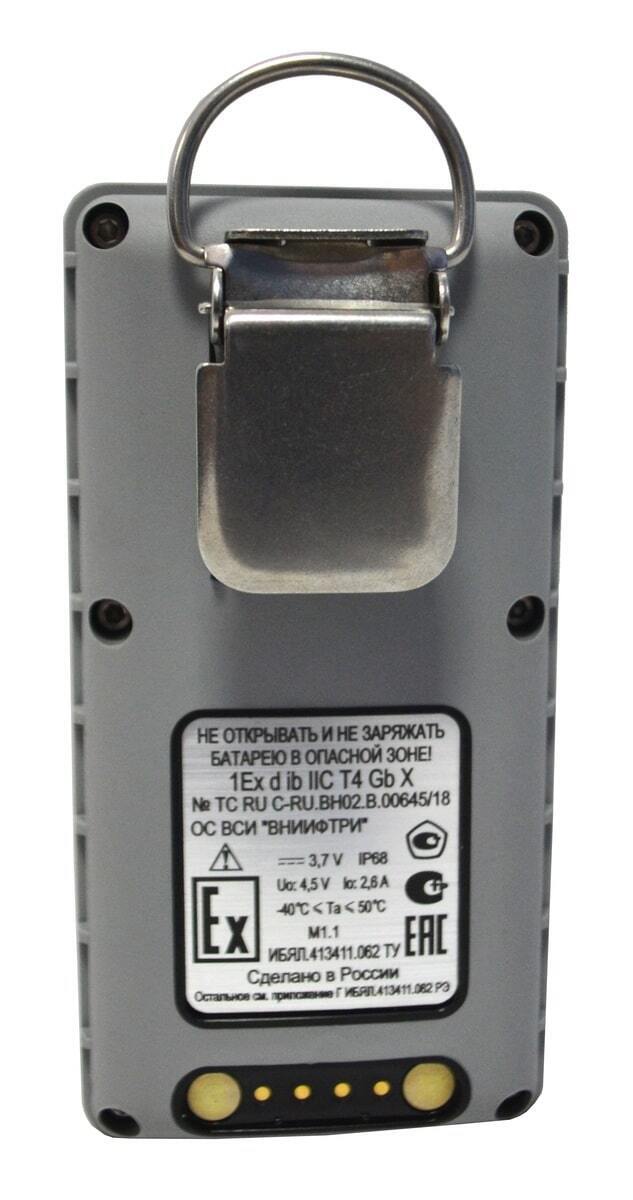

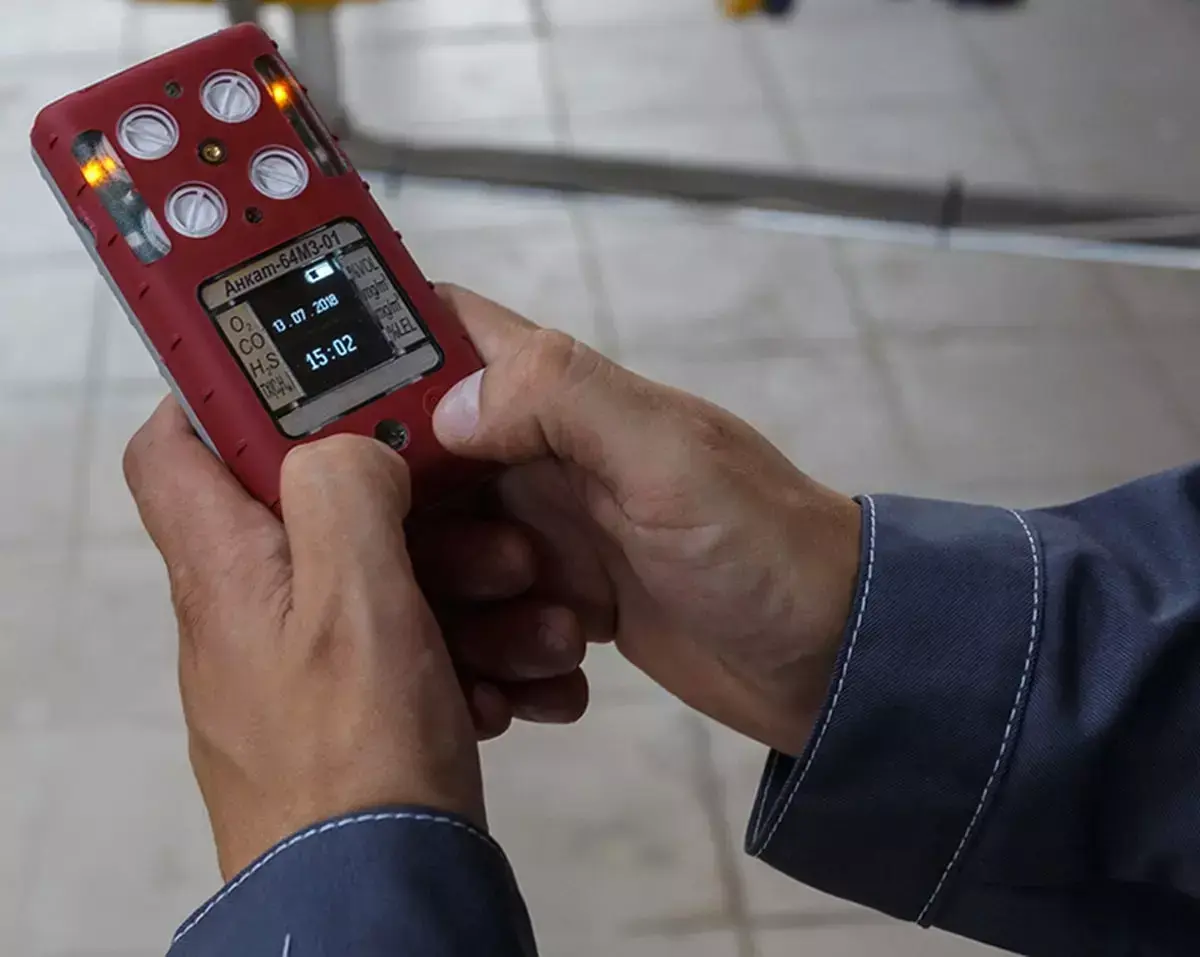

Серийно изготавливаемый газоанализатор АНКАТ-64М3 представляет собой индивидуальный одноблочный многокомпонентный газоанализатор с диффузионным отбором пробы или с принудительным пробоотбором (с помощью внешнего побудителя расхода или меха резинового).
В газоанализатор могут устанавливаться от двух до четырёх сенсоров, образуя от двух до четырёх измерительных каналов (измерение от 2ух до 4ёх газов).
Корпус газоанализатора изготовлен из обрезиненного ударопрочного поликарбоната с высокой степенью защиты IP68 по ГОСТ 14254-2015.
Газоанализатор АНКАТ-7664М3 внесён в Государственный реестр средств измерений (СИ), является средством измерения и поставляется Покупателям с обязательной госповеркой.
Газоанализаторы могут применяться на объектах, поднадзорных РМРС и РКО (РРР) (морские, речные суда), что необходимо оговаривать при заказе.
Преимущества и особенности:
• выдача световой, звуковой и вибросигнализации «ТРЕВОГА» по команде оператора даёт возможность оператору одним нажатием кнопки вручную предупредить других работников о непредвиденной угрозе;• запрет или разрешение выключения газоанализатора с указанием интервала времени запрета;
• наличие функции передачи данных по радиоканалу (Р): для работы в составе мобильной системы контроля;
• наличие функции датчика движения (ДД): при отсутствии движения в течении 30 секунд, включается сигнал тревоги;
• все модификации газоанализатора соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Правил Российского Речного Регистра (РРР) или Российского Классификационного Общества (РКО). (по отдельному заказу);
• широкий температурный диапазон применения газоанализатора: от -40 до +50 °C;
• повышенный уровень защиты корпуса прибора от пыли и влаги IР68;
• функция предупреждения об окончании срока службы газочувствительных сенсоров (ячеек), которые подлежат замене, сводит к минимуму время простоя и пополнения товарных запасов;
• функция подсчёта среднемесячного значения концентрации по каждому из контролируемых компонентов;
• специальный режим «ХРАНЕНИЕ» предназначен для увеличения длительности эксплуатации аккумулятора;
• возможность перенастройки порогов срабатывания при включении газоанализатора при помощи встроенного ПО.
Области применения:
- переработка и транспортировка нефти и газа;- цистерны, трюмы и другие помещения;
- водоканалы и ЖКХ;
- склады горюче-смазочных материалов;
- рудные и шахтные выработки;
- при производстве работ, в том числе огневых и газоопасных, по ремонту магистральных трубопроводов на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов;
- другие объекты и производства, где возможно превышение норм концентрации опасных веществ в воздухе рабочей зоны.
Применяемые встроенные датчики и измеряемые газы
| Измерительный канал | Измерительные компоненты |
| Термохимический датчик (ТХД) | довзрывоопасные концентрации горючих газов и паров, их смесей (Ех). Полный перечень контролируемых компонентов см. приложение А |
| Электрохимический датчик (ЭХД) | объёмная доля кислорода (О2), массовая концентрация оксида углерода (СО), сероводорода (H2S), диоксида азота (NО2), диоксида серы (SO2), хлора (Cl2), хлороводорода (HСl) и аммиака (NH3) |
| Инфракрасный датчик (ИКД) | довзрывоопасные концентрации суммы предельных углеводородов (СН), объемной доли диоксида углерода (CO2), пропана (C3H8) и метана (CH4) |
| Фотоионизационный датчик (ФИД) | массовые концентрации углеводородов, в том числе нефти и нефтепродуктов, керосина, бензина и дизельного топлива (список определяемых веществ см. Приложение Б) |
Исполнения газоанализатора
| Обозначение модификация | Наименование модификации* | Возможность установки датчиков | Время непрерывной работы, часов |
| ИБЯЛ.413411.062 | АНКАТ-64М3-01 | ТХД, О2, СО, Н2S | 16 |
| ИБЯЛ.413411.062-02 | АНКАТ-64М3-02 | ТХД, О2, ЭХД, ЭХД | 16 |
| ИБЯЛ.413411.062-04 | АНКАТ-64М3-03 | ТХД, ЭХД, ЭХД, ЭХД | 16 |
| ИБЯЛ.413411.062-06 | АНКАТ-64М3-04 | О2, ЭХД, ЭХД, ЭХД | 64 |
| ИБЯЛ.413411.062-08 | АНКАТ-64М3-05 | ЭХД, ЭХД, ЭХД, ЭХД | 64 |
| ИБЯЛ.413411.062-01 | АНКАТ-64М3-01-У | ТХД, О2, СО, Н2S | 20 |
| ИБЯЛ.413411.062-100 | АНКАТ-64М3-01-УР | ТХД, О2, СО, Н2S | 16 |
| ИБЯЛ.413411.062-03 | АНКАТ-64М3-02-У | ТХД, О2, ЭХД, ЭХД | 20 |
| ИБЯЛ.413411.062-101 | АНКАТ-64М3-02-УР | ТХД, О2, ЭХД, ЭХД | 16 |
| ИБЯЛ.413411.062-05 | АНКАТ-64М3-03-У | ТХД, ЭХД, ЭХД, ЭХД | 20 |
| ИБЯЛ.413411.062-102 | АНКАТ-64М3-03-УР | ТХД, ЭХД, ЭХД, ЭХД | 16 |
| ИБЯЛ.413411.062-07 | АНКАТ-64М3-04-У | О2, ЭХД, ЭХД, ЭХД | 72 |
| ИБЯЛ.413411.062-103 | АНКАТ-64М3-04-УР | О2, ЭХД, ЭХД, ЭХД | 32 |
| ИБЯЛ.413411.062-09 | АНКАТ-64М3-05-У | ЭХД, ЭХД, ЭХД, ЭХД | 72 |
| АНКАТ-64М3.2-20 | ИКД, ЭХД, ЭХД, ЭХД | ||
| АНКАТ-64М3.2-22 | ИКД, ИКД, ЭХД, ЭХД | ||
| АНКАТ-64М3.2-26 | ИКД, ФИД, ЭХД, ЭХД | ||
| АНКАТ-64М3.2-28 | ИКД, ФИД, CO / H2S***, ЭХД | ||
| АНКАТ-64М3.2-30 | ФИД, ЭХД, ЭХД, ЭХД | ||
| АНКАТ-64М3.2-31 | ФИД, ТХД*, ЭХД, ЭХД | ||
| АНКАТ-64М3.2-32 | ФИД, ТХД*, CO / H2S***, ЭХД | ||
| АНКАТ-64М3.2-33 | ТХД*, ЭХД, CO / H2S***, ЭХД | ||
| АНКАТ-64М3.2-34 | ЭХД, ЭХД, CO / H2S***, ЭХД |
* – поверочный компонент по измерительному каналу ТХ – метан (СН4). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С3Н8), гексан (С6Н14) или водород (Н2) должна оговариваться при заказе (поверочный компонент водород Н2 применим только к модификациям газоанализатора АНКАТ-64М3.2);
** – газоанализаторы модификаций АНКАТ-64М3-01/-01-У/-01-УР по измерительному каналу О2 изготавливаются только с диапазоном измерения от 0 до 30 об. д., %, по измерительному каналу СО – только с диапазоном измерения от 0 до 200 мг/м3, по измерительному каналу H2S – только с диапазоном измерения от 0 до 40 мг/м3;
*** – двухканальный ЭХД, одновременный контроль оксида углерода (СО) и сероводорода (H2S) со следующими диапазонами измерений СО/H2S (0–500)/(0–100), (0–200)/(0–40), (0–200)/(0–20) мг/м3.
Примечание: наличие буквы:
- У – аккумуляторная батарея увеличенной ёмкости,
- Р – радиоканал, датчик движения.
Функция передачи данных по радиоканалу (Р): для работы в составе мобильной системы контроля.
Функция датчик движения (ДД): при отсутствии движения в течении 30 секунд, включается сигнал тревоги.
Перечень горючих газов и паров, измеряемых газоанализатором с каналом горючих газов Ех
| Ацетон | Моноксид углерода | Попутный нефтяной газ |
| Бензин А-80, АИ-92, АИ-95, АИ-98 | Метан | Пропан |
| Бензин (неэтилированный) | Метилметакрилат | Пропен |
| Бензол | Нонан | Пропиленоксид |
| Бутилацетат | Норм. бутан | Толуол |
| Водород | Норм. гептан | Уксусная кислота |
| Газ углеводородный сжиженный ГОСТ 27578-87 | Норм. гексан | Циклопентан |
| Диэтилэфир | Октан | Этан |
| Изобутан | Пары нефти и нефтепродуктов | Этилацетат |
| Ксилол | Пентан | Этиловый спирт |
Измеряемые газы и диапазоны измерения
| Измерительный канал | Единица физической величины | Диапазон измерений | Пороговый значения срабатывания сигнализации, мг/м3 | |
| Порог 1 | Порог 2 | |||
| ТХ | %, НКПР | от 0 до 50 | 7 | 12 |
| О2 | объёмная доля, % | от 0 до 30 | 23 (на повышение) | 19 (на понижение) |
| CO | мг/м3 | от 0 до 50 | 20 | 40 |
| CO | от 0 до 200 | 20 | 40 | |
| SO2 | от 0 до 20 | 10 | 20 | |
| H2S | от 0 до 20 | 3 | 10 | |
| H2S | от 0 до 40 | 10 | 25 | |
| NO2 | от 0 до 10 | 2 | 10 | |
| Cl2 | от 0 до 25 | 1 | 5 | |
| HCl | от 0 до 30 | 5 | 25 | |
| NH3 | от 0 до 150 | 20 | 100 | |
Компоненты, контролируемые фотоионизационным датчиком
| № | Наименование вещества | Диапазон измерений, мг/м3 | АНКАТ- 64М3 |
| 01 | Ацетон (С3Н6О) | 0–2500 | + |
| 02 | Бензол (С6Н6) | 0–50 | + |
| 03 | Бензол (С6Н6) | 0–3500 | + |
| 04 | 1,3-бутадиен (C4H6) | 0–500 | + |
| 05 | Бутилацетат (C6H12O2) | 0–1000 | + |
| 06 | Гексан (С6Н14) | 0–3500 | + |
| 07 | Н-гептан (С7Н16) | 0–3500 | + |
| 08 | Изобутилен (i-С4Н8) | 0–3500 | + |
| 09 | Изопентан (i-С5Н12) | 0–3500 | + |
| 10 | Изопропилбензол (C9H12) | 0–500 | + |
| 11 | Метилтретбутиловый эфир (C5H12O) | 0–3500 | + |
| 12 | 1,2-диметилбензол (С6Н4(СН3)2) | 0–3500 | + |
| 13 | Н-пентан (С5Н12) | 0–3500 | + |
| 14 | Пропанол (С3Н7ОН) | 0–100 | + |
| 15 | Пропилен (С3Н6) | 0–3500 | + |
| 16 | Пары сольвента | 0–3500 | + |
| 17 | Стирол (С8Н8) | 0–100 | + |
| 18 | Толуол (С6Н5СН3) | 0–500 | + |
| 19 | Толуол (С6Н5СН3) | 0–2500 | + |
| 20 | Трихлорэтилен (С2НСl3) | 0–3500 | + |
| 21 | Пары уайт-спирита | 0–3500 | + |
| 22 | Фенол (С6Н6О) | 0–50 | + |
| 23 | Циклогексан (С6Н12) | 0–800 | + |
| 24 | Этанол (С2Н5ОН) | 0–2500 | + |
| 25 | Пары нефти | 0–3500 | + |
| 26 | Пары бензина | 0–3500 | + |
| 27 | Пары керосина | 0–3500 | + |
| 28 | Пары дизельного топлива | 0–3500 | + |
| 29 | Пары авиационного топлива | 0–3500 | + |
| 30 | Пары топлива для реактивных двигателей | 0–3500 | + |
| 31 | Пары бензина авиационного | 0–3500 | + |
