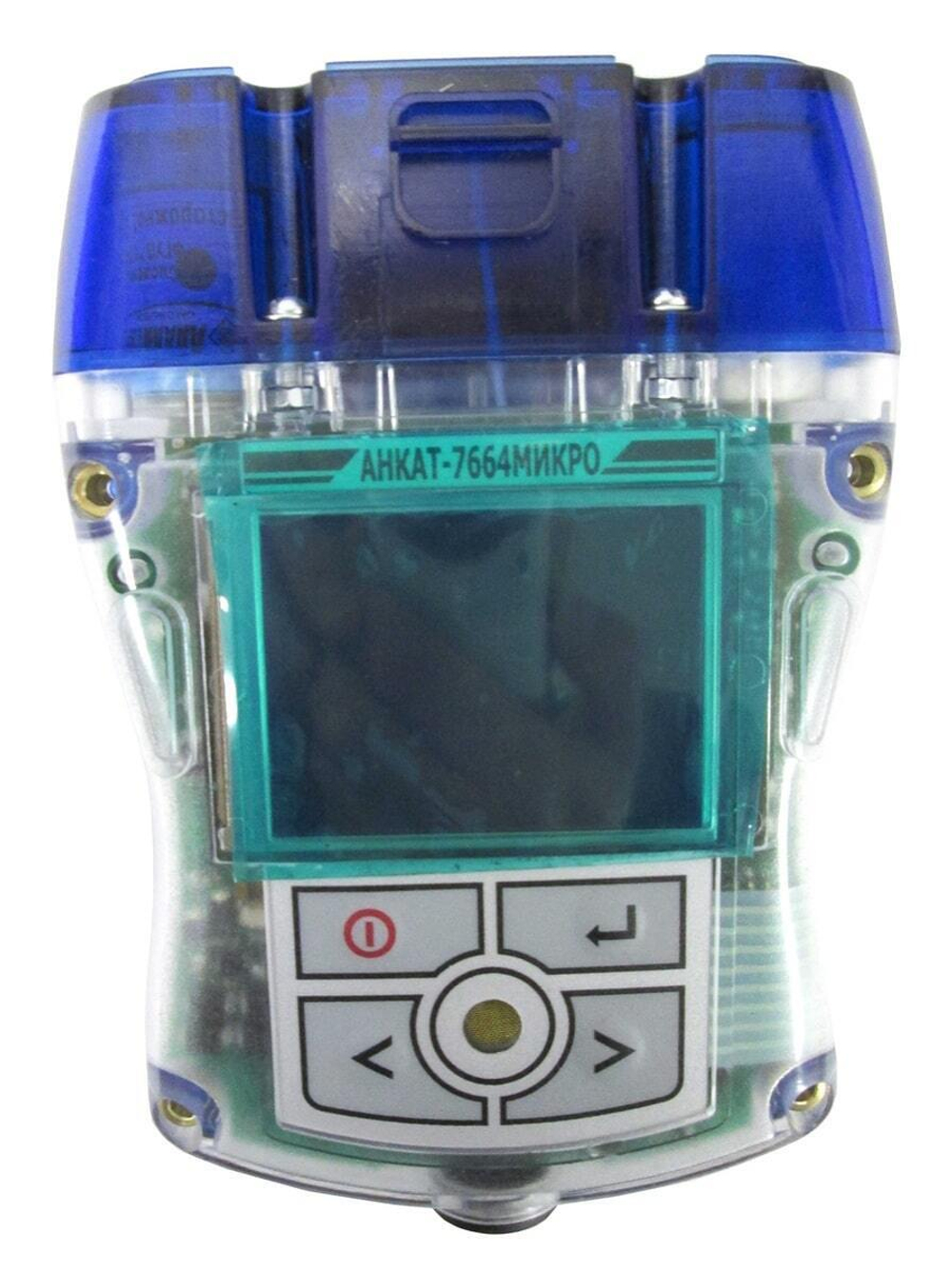

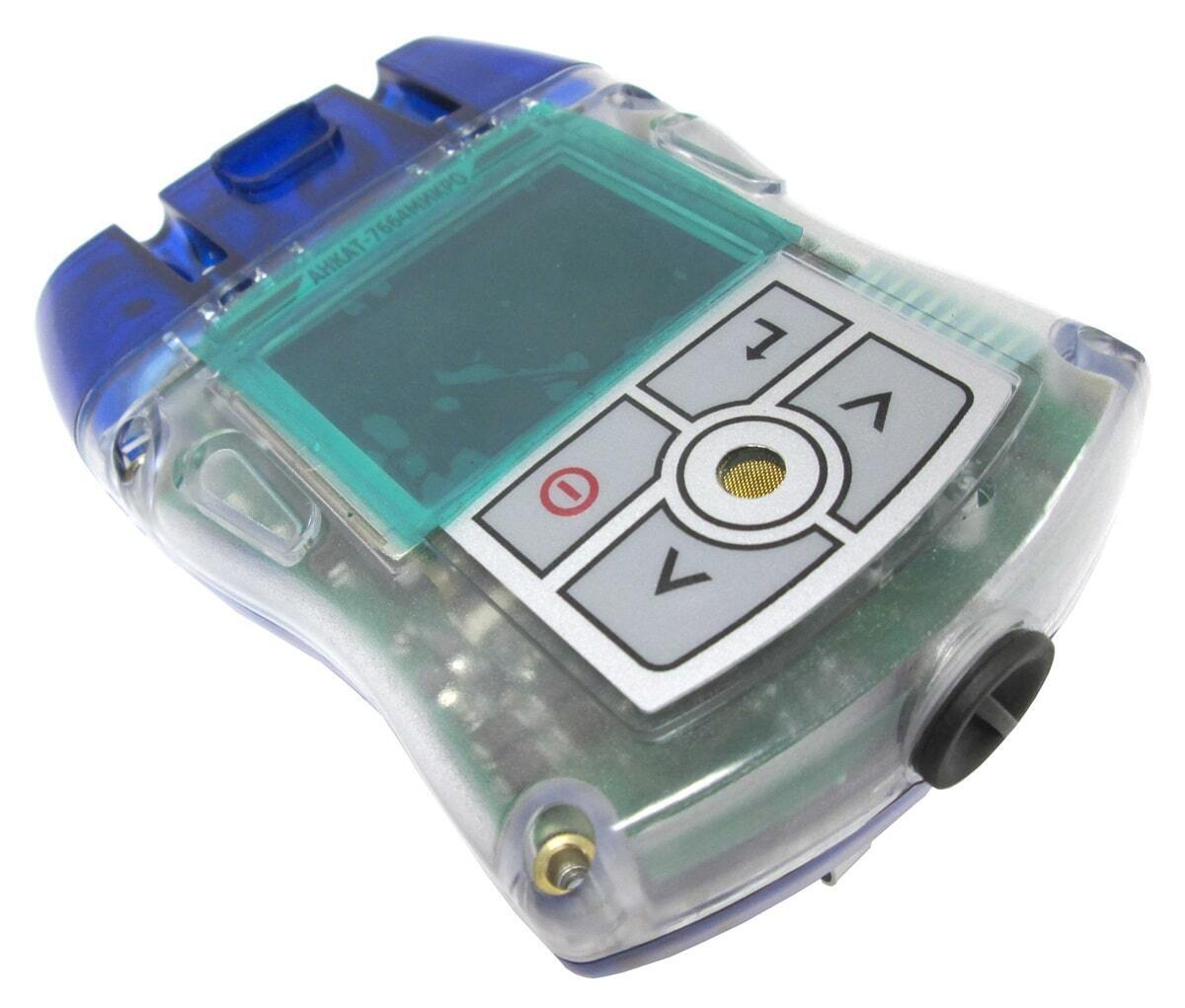

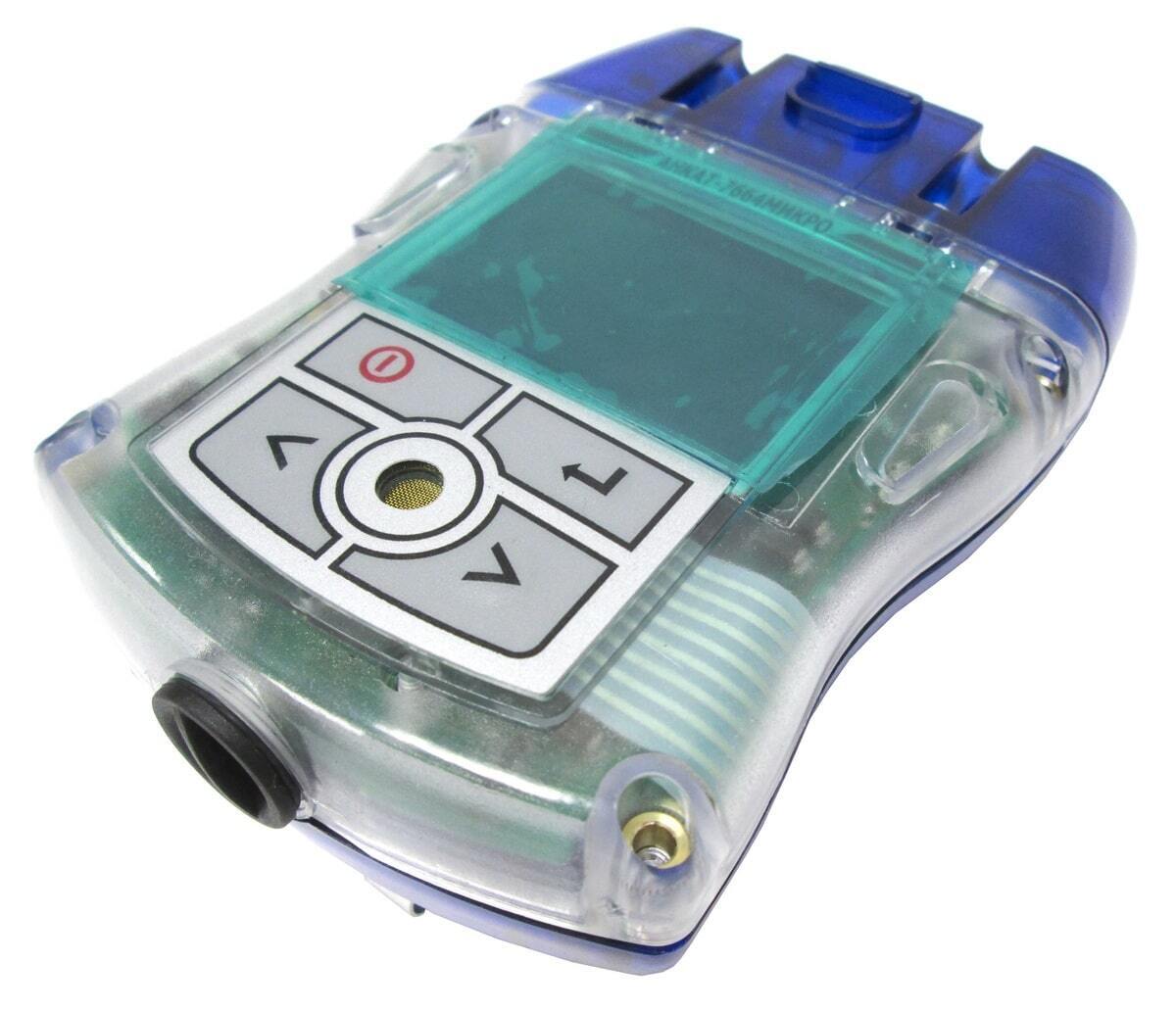

Переносной взрывозащищенный газоанализатор серии АНКАТ-7664Микро внесён в государственный реестр средств измерений Российской Федерации и поставляется строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.
Преимущества и основные достоинства:
- надёжная и высокая степень защиты от пыли и влаги IP68;- высокопрочный корпус, выдерживающий падение на бетонный пол с высоты 1 метр;
- соответствует отраслевому регламенту ПАО "Транснефть": «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов»;
- взрывобезопасное исполнение;
- наличие световой и звуковой сигнализации;
- энергонезависимая память с возможностью передачи на ПК;
- внутренняя вибросигнализация для рабочих зон с высоким уровнем шума;
- архив из 500 последних измеренных значений содержания определяемого вещества по каждому каналу измерения;
- возможность калибровки (градуировки) по пропану;
- наличие моделей с инфракрасным (оптическим) измерительным каналом;
- возможность одновременного контроля от одного до четырёх веществ (максимум);

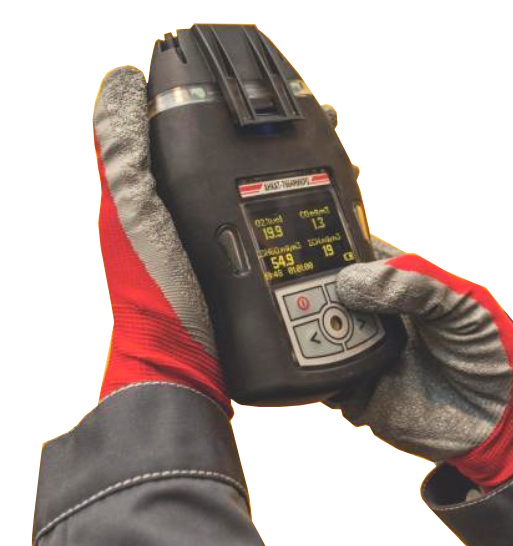

- цветной AMOLED-дисплей;
- хранение информации за 2 месяца при интервале записи 1 минута и 2 года при интервале записи 1 час;
- установка сенсоров (чувствительных элементов) на разъёмах;
- время работы без калибровки – 6 месяцев;

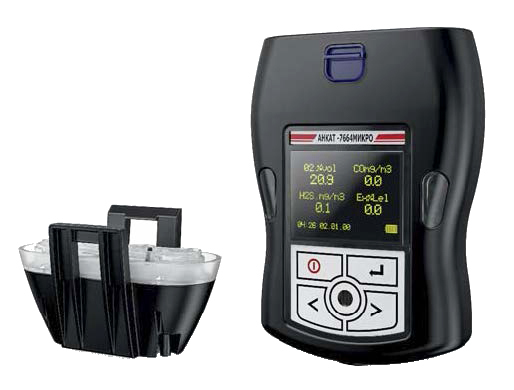

- съёмный побудитель расхода (микрокомпрессор);
- широкий температурный диапазон;
- подсчёт средневзвешенного значения концентрации по каждому каналу;
- выход mini USB;
- зарядка прибора через mini USB-порт;
- одобрение Морским (РМРС) и Речным (РРР) регистрами судоходства или Российским Классификационным Обществом (РКО);
- малые габаритные размеры и масса.
Области применения
- объекты ТЭК;- нефтеперерабатывающие заводы (НПЗ);
- предприятия по транспортировке нефти и газа, цисцерны;
- морской и речной транспорт (РРР, РМРС), трюмы;

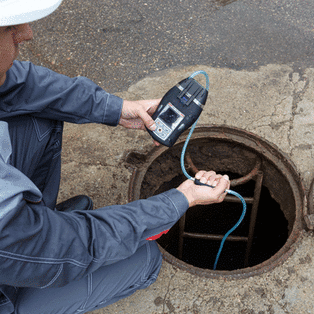

- водоканалы (колодцы);
- объекты ЖКХ, административные, жилые помещения;
- агрокомплексы;
- службы природоохраны, экологии и охраны труда;
- промышленные предприятия, где необходим периодический контроль содержания токсичных газов, взрывоопасных паров, дефицита кислорода в воздухе рабочей зоны разнообразных производств.

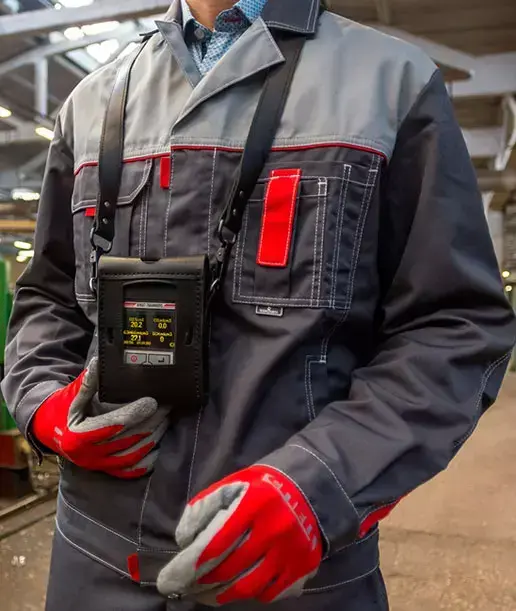

Тип газоанализатора - переносной (персональный, индивидуальный, портативный).

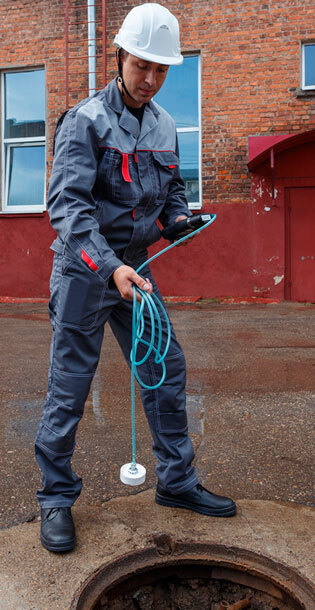

Способ отбора пробы – диффузионный (без насоса по умолчанию) либо принудительный.

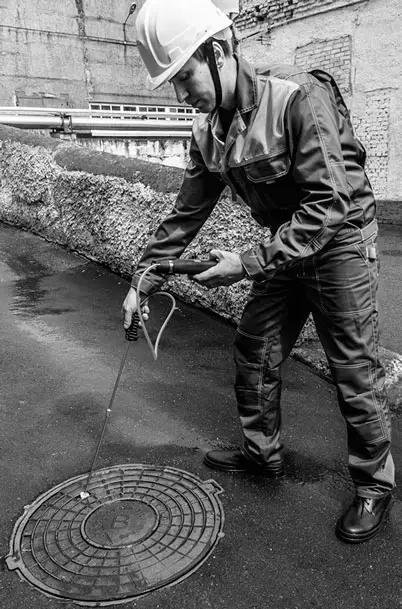

Принудительный забор пробы осуществляется при помощи меха резинового и трубки ПВХ или побудителя расхода (поставляются по заказу).
По устойчивости воздействия климатики все газоанализаторы АНКАТ-7664Микро, соответствующие требованиям Правил Российского морского регистра судоходства (РМРС) и Российского речного регистра (РРР) или Российского Классификационного Общества (РКО) (новое наименование), соответствуют климатическому исполнению М1.1 по ГОСТ 15150-69. Необходимость производства приборов АНКАТ под наблюдением РРР и РМРС должна оговариваться при заявке потребителя.
Функции газоанализатора серии АНКАТ-7664Микро
- цифровая индикация показаний содержания всех измеряемых веществ на цифровом табло;- обмен данными с ПК по интерфейсу USB;
- выдача свето-, звуко- и вибросигнализации при достижении порогов срабатывания «порог1» и «порог2» по каждому каналу измерения;
- подсчёт среднесменного значения концентрации по каждому из определяемых газов (кроме каналов О2, СН4, С3Н8, ΣСН) от момента последнего включения прибора;
- цифровая индикация показаний установленных порогов по выбранному измерительному каналу;
- сохранение в энергонезависимой памяти архива из 500 последних измеренных значений содержания измеряемого вещества по каждому каналу измерения.
Методы и принципы измерения
| Принцип измерения (наименование канала) | Измеряемые газы |
| Термохимический (сенсор ТХД) | |
| Электрохимический (ячейка ЭХД) | О2, Сl2, CО, H2S, HСl, NH3, SО2, NО2 |
| Оптико-абсорбционный (инфракрасный сенсор ИКД) | СО2, ΣСН, СН4, С3Н8 |
| Фотоионизационный (датчик ФИД) | ПДК углеводородов CxHy нефти и различных нефтепродуктов (бензин, дизельное топливо, керосин) (список газов по ФИД-каналу) |
Модификации взрывозащищённого газоанализатора АНКАТ-7664Микро
| Модификации | Каналы измерения и вещества | ||||
| Кол-во газов | ТХД | ЭХД | ИКД | ФИД | |
| АНКАТ-7664 Микро ИБЯЛ.413411.053 | 4 | Ex | O2, CO, H2S** | - | - |
| АНКАТ-7664 Микро-01 ИБЯЛ.413411.053-01 | 3 | Ex | O2, CO** | - | - |
| АНКАТ-7664 Микро-02 ИБЯЛ.413411.053-02 | 2 | - | O2, H2S** | - | - |
| АНКАТ-7664 Микро-03 ИБЯЛ.413411.053-03 | 2 | Ex | H2S** | - | - |
| АНКАТ-7664 Микро-04 ИБЯЛ.413411.053-04 | 2 | Ex | O2 | - | - |
| АНКАТ-7664 Микро-05 ИБЯЛ.413411.053-05 | 2 | Ex | 1 по заказу | - | - |
| АНКАТ-7664 Микро-06 ИБЯЛ.413411.053-06 | 4 | - | 4 по заказу | - | - |
| АНКАТ-7664 Микро-07 ИБЯЛ.413411.053-07 | 3 | - | 3 по заказу | - | - |
| АНКАТ-7664 Микро-08 ИБЯЛ.413411.053-08 | 2 | - | 2 по заказу | - | - |
| АНКАТ-7664 Микро-09 ИБЯЛ.413411.053-09 | 3 | - | CO**, SO2, NO2 | - | - |
| АНКАТ-7664 Микро-10 ИБЯЛ.413411.053-10 | 1 | - | - | CO2 | - |
| АНКАТ-7664 Микро-11 ИБЯЛ.413411.053-11 | 3 | - | O2 | CO2, CH4 | - |
| АНКАТ-7664 Микро-12 ИБЯЛ.413411.053-12 | 1 | - | - | ΣCH | - |
| АНКАТ-7664 Микро-13 ИБЯЛ.413411.053-13 | 1 | - | - | C3H8 | - |
| АНКАТ-7664 Микро-14 ИБЯЛ.413411.053-14 | 1 | - | - | СН4 | - |
| АНКАТ-7664 Микро-15 ИБЯЛ.413411.053-15 | 2 | - | 1 по заказу | 1 по заказу | - |
| АНКАТ-7664 Микро-16 ИБЯЛ.413411.053-16 | 3 | - | 2 по заказу | 1 по заказу | - |
| АНКАТ-7664 Микро-17 ИБЯЛ.413411.053-17 | 4 | Ex | 3 по заказу | - | - |
| АНКАТ-7664 Микро-18 ИБЯЛ.413411.053-18 | 3 | Ex | 2 по заказу | - | - |
| АНКАТ-7664 Микро-20 ИБЯЛ.413411.053-20 | 4 | Ex | 3 по заказу | - | - |
| АНКАТ-7664 Микро-21 ИБЯЛ.413411.053-21 | 3 | Ex | 2 по заказу | - | - |
| АНКАТ-7664 Микро-22 ИБЯЛ.413411.053-20 | 2 | Ex | 1 по заказу | - | - |
| АНКАТ-7664 Микро-23 ИБЯЛ.413411.053-23 | 4 | - | 4 по заказу | - | - |
| АНКАТ-7664 Микро-24 ИБЯЛ.413411.053-24 | 3 | - | 3 по заказу | - | - |
| АНКАТ-7664 Микро-25 ИБЯЛ.413411.053-25 | 2 | - | 2 по заказу | - | - |
| АНКАТ-7664 Микро-26 ИБЯЛ.413411.053-26 | 4 | - | 2 по заказу, О2* | 1 по заказу | - |
| АНКАТ-7664 Микро-27 ИБЯЛ.413411.053-27 | 3 | - | 2 по заказу | 1 по заказу | - |
| АНКАТ-7664 Микро-28 ИБЯЛ.413411.053-28 | 2 | - | 1 по заказу | 1 по заказу | - |
| АНКАТ-7664 Микро-29 ИБЯЛ.413411.053-29 | 1 | - | - | 1 по заказу | - |
| АНКАТ-7664 Микро-30 ИБЯЛ.413411.053-30 | 4 | Ex | 1 по заказу, О2 | 1 по заказу | - |
| АНКАТ-7664 Микро-31 ИБЯЛ.413411.053-31 | 3 | Ex | 1 по заказу | 1 по заказу | - |
| АНКАТ-7664 Микро-32 ИБЯЛ.413411.053-32 | 2 | Ex | - | 1 по заказу | - |
| АНКАТ-7664 Микро-33 ИБЯЛ.413411.053-33 | 4 | - | 1 по заказу, О2 | 2 по заказу | - |
| АНКАТ-7664 Микро-34 ИБЯЛ.413411.053-34 | 3 | - | 1 по заказу | 2 по заказу | - |
| АНКАТ-7664 Микро-35 ИБЯЛ.413411.053-35 | 2 | - | - | 2 по заказу | - |
| АНКАТ-7664 Микро-36 ИБЯЛ.413411.053-36 | 4 | - | 2 по заказу, О2 | - | 1 |
| АНКАТ-7664 Микро-37 ИБЯЛ.413411.053-37 | 3 | - | 2 по заказу | - | 1 |
| АНКАТ-7664 Микро-38 ИБЯЛ.413411.053-38 | 2 | - | 1 по заказу | - | 1 |
| АНКАТ-7664 Микро-39 ИБЯЛ.413411.053-39 | 4 | Ex | 1 по заказу, О2 | - | 1 |
| АНКАТ-7664 Микро-40 ИБЯЛ.413411.053-40 | 3 | Ex | 1 по заказу | - | 1 |
| АНКАТ-7664 Микро-41 ИБЯЛ.413411.053-41 | 2 | Ex | - | - | 1 |
| АНКАТ-7664 Микро-42 ИБЯЛ.413411.053-42 | 4 | - | 1 по заказу, О2 | 1 по заказу | 1 |
| АНКАТ-7664 Микро-43 ИБЯЛ.413411.053-43 | 3 | - | 1 по заказу | 1 по заказу | 1 |
| АНКАТ-7664 Микро-44 ИБЯЛ.413411.053-44 | 2 | - | - | 1 по заказу | 1 |
| АНКАТ-7664 Микро-45 ИБЯЛ.413411.053-45 | 1 | - | - | - | 1 |
- Газоанализаторы с каналом ΣCH имеют сигнализацию о наличии в газовоздушной среде метана (СН4), гексана (С6Н14), пропана (С3Н8), этана (С2Н6), бутана (С4Н10), пентана (С5Н12), их изомеров и комбинаций смесей.
- Канал с ЭХД (электрохимической ячейкой) – любой из компонентов: О2, Cl2, HCl, CO, H2S, NО2, SО2 и NH3.
- При измерении концентрации кислорода (O2) «порог 2» может быть установлен как на повышение (избыток), так и на понижение (дифицит) (выбирается пользователем).
- При наличии в анализируемой среде сероводорода допустимо ложное срабатывание по каналу аммиака (NH3).
- Оптический канал (ИКД) – любое из измеряемых веществ: СН4, С3Н8, ΣСН, СО2.
- Диапазон измерений по каналам СО2, СО и H2S (если они необходимы) указывается при заказе газоанализаторов.
- Канал с ФИД – измерительный тракт контроля массовой концентрации вредных веществ, в том числе ПДК паров углеводородов нефти и различных нефтепродуктов.
Важно при заказе:
* - (2+О2) и (1+О2) – один из двух или трёх ячеек с ЭХД - измерительный канал О2;
** - диапазон измерений по измерительным каналам: СО (0–200) мг/м3, H2S (0–40) мг/м3.
Метрологические характеристики и пороги срабатывания
| Вещество | Диапазон измерений (показаний) | Пределы допускаемой осн. абсолютной погрешности измерения (диапазон, в котором она нормируется) | Порог 1 и 2 (диапазон регулировки порогов) |
| Ех | 0-50 % НКПР (0-99 % НКПР) | ± 5 % НКПР (во всем диапазоне) | 7 и 12 % НКПР |
| СН4 | 0-99 % НКПР (0-99 % НКПР) | ± 5 % НКПР (во всем диапазоне) | 7 и 12 % НКПР |
| 0-4,4 % об. д. (0 - 100 % об. д) | ± 0,22 % об. д. (во всем диапазоне) | ||
| С3Н8 | 0-0,85 % об. д. (0-1,7 % об. д.) | ± 0,05 % об. д. (во всем диапазоне) | 8 и 14 % НКПР |
| 0-50 % НКПР (0-99 % НКПР) | ± 5 % НКПР (во всем диапазоне) | ||
| ΣСН | 0-99 % НКПР (0-99 % НКПР) | ± 5 % НКПР (во всем диапазоне) | 7 и 12 %НКПР |
| О2 | 0-30 % об. д. (0 - 45 % об. д.) | ± 0,9 % об. д. (во всем диапазоне) | 23,0 и 19,0 % об. д. |
| CO | 0-50 мг/м3 (0-99 мг/м3) | ± 5 мг/м3 (0-20 мг/м3) | 20 и 40 мг/м3 |
| ± (5+0,25*(Свх-20)) мг/м3 (20-50 мг/м3) | |||
| 0-200 мг/м3 (0-300 мг/м3) | ± 5 мг/м3 (0-20 мг/м3) | 20 и 50 мг/м3 | |
| ± (5+0,25*(Свх-20)) мг/м3 (20-200 мг/м3) | |||
| СО2 | 0-2,0 об. д. (0-5,0 % об. д.) | ± 0,1 % об.д. (во всем диапазоне) | 0,9 и 1,5 % об. д. |
| 0-5,0 % об. д. (0-7,0 % об. д.) | ± 0,25 % об.д. (во всем диапазоне) | ||
| 0-10,0 % об. д. (0-20,0 % об. д.) | ± 0,5 % об.д. (во всем диапазоне) | ||
| SO2 | 0-20 мг/м3 (0-40 мг/м3) | ± 2,5 мг/м3 (0-10 мг/м3) | 10 и 20 мг/м3 |
| ± (2,5+0,25*(Свх-10)) мг/м3 (10-20 мг/м3) | |||
| H2S | 0-20 мг/м3 (0-50 мг/м3) | ± 0,7 мг/м3 (0-3 мг/м3) | 3 и 10 мг/м3 |
| ± (0,7+0,25*(Свх-3)) мг/м3 (3-20 мг/м3) | |||
| 0-40 мг/м3 (0-99 мг/м3) | ± 2,5 мг/м3 (0-10 мг/м3) | 10 и 25 мг/м3 | |
| ± (2,5+0,25*(Свх-10)) мг/м3 (10-40 мг/м3) | |||
| NO2 | 0-10 мг/м3 (0-20 мг/м3) | ± 0,5 мг/м3 (0-2 мг/м3) | 2 и 10 мг/м3 |
| ± (0,5+0,25*(Свх-2)) мг/м3 (2-10 мг/м3) | |||
| NH3 | 0-150 мг/м3 (0-200 мг/м3) | ± 5 мг/м3 (0-20 мг/м3) | 20 и 100 мг/м3 |
| ±(5+0,2*(Свх-20)) мг/м3 (20-150 мг/м3) | |||
| Cl2 | 0-25 мг/м3 (0-40 мг/м3) | ± 0,25 мг/м3 (0-1 мг/м3) | 1 и 5 мг/м3 |
| ± (0,25+0,25*(Свх-1)) мг/м3 (1-25 мг/м3) | |||
| HCl | 0-30 мг/м3 (0-40 мг/м3) | ± 1,25 мг/м3 (0-5 мг/м3) | 5 и 25 мг/м3 (0-30 мг/м3) |
| ± 0,25*Cвх мг/м3 (5-30 мг/м3) | |||
| ацетон | 0 - 2500 мг/м3 (0 - 4000 мг/м3) | ±30 мг/м3 (от 0 до 200 мг/м3) | 200 и 1000 мг/м3 |
| бензин (по изобутилену) | 0 - 3500 мг/м3 (0 - 4000 мг/м3) | ±25 мг/м3 (от 0 до 100 мг/м3) ±(25+0,15*(Свх-100)) мг/м3 (св. 100 до 3500 мг/м3)
