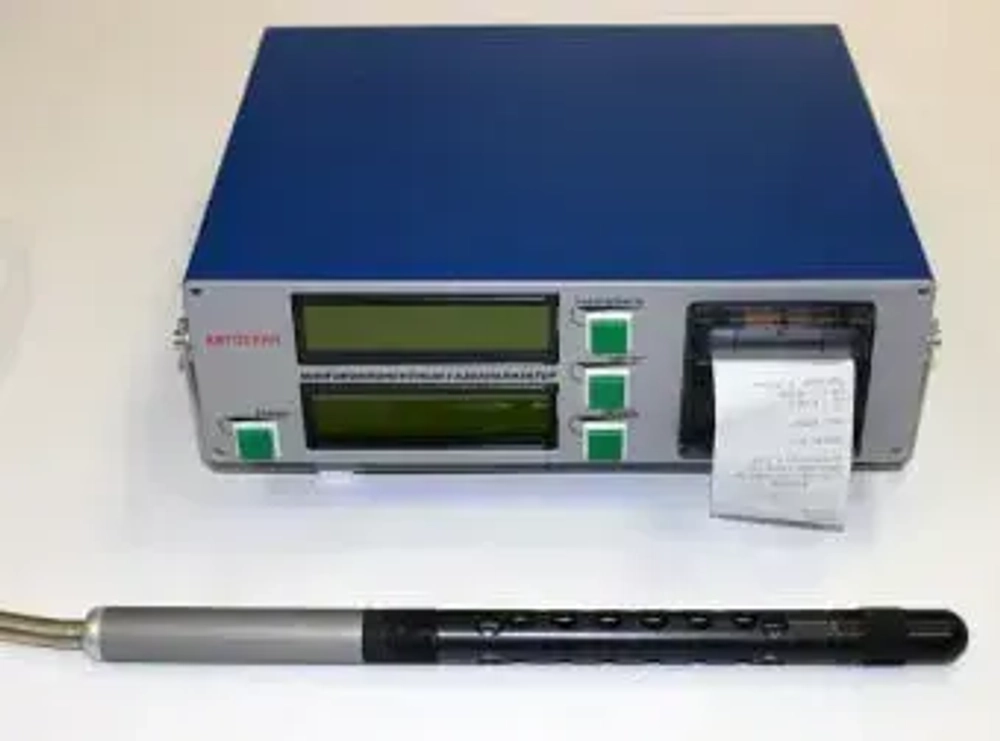

Выпускаемый серийно двухкомпонентный газоанализатор АВТОСКАН-01.04П (2 кл.) с принтером применяется для оценки токсичности карбюраторных и дымности дизельных двигателей.
Принцип работы газоанализатора основан на анализе поглощения инфракрасного излучения молекулами углеводородов и оксида углерода в диапазонах 3,4 и 4,7 мкм.
Конструкция прибора состоит из нескольких компонентов: системы отбора и подготовки проб, электронного блока преобразования и индикации, пробозаборной системы дымомера.
Система пробоподготовки обеспечивает тщательную трёхступенчатую очистку газовых проб от механических загрязнений и влаги. Канал измерения дымности включает в себя оптический датчик и пробозаборное устройство в виде изогнутого патрубка и кронштейна, устанавливаемое на датчик.
Все данные о температуре, давлении и показателях дымности обрабатываются микропроцессором, результаты отображаются на удобном цифровом экране.
Функциональные возможности газоанализатор-дымомер АВТОСКАН-01.04П:
- одновременный контроль СО, СН в отработавших газах транспортных средств;
- определение частоты вращения коленчатого вала двигателя;
- автоматическая коррекция нуля при включении устройства и в процессе работы без отключения системы пробозабора от выхлопной трубы;
- обмен информацией с центральным ПК по интерфейсу RS-232;
- встроенный принтер для распечатывания показаний в виде протокола;
- датчик тахометра защищает прибор от помех, создаваемых различными системами электрозажигания автомобиля;
- автоматическое отделение и удаление конденсатной влаги из газовой пробы в системе подготовки проб.
Прибор внесён в Госреестр СИ РФ под № 75253-19. Допущен к применению в Республике Беларусь, Республике Казахстан.
Межповерочный интервал – 1 год.
Метрологические характеристики газоанализатора-дымомера 2 класса АВТОСКАН-01.04П с принтером
| Измеряемый компонент | Диапазон показаний | Диапазон измерений | Цена деления шкалы | Пределы допускаемой погрешности | |
|---|---|---|---|---|---|
| абсолютной | относительной | ||||
| СН в пересчете на гексан (С6Н14) | от 0 до 3000 млн-1 включ. | от 0 до 333 млн-1 включ. | 1 млн-1 | ±20 млн-1 | - |
| св. 333 до 3000 млн-1 включ. | - | ±6 % | |||
| CO | от 0 до 7 % включ. | от 0,0 до 3,3 % включ. | 0,01%. | ±0,2 % | - |
| св. 3,3 до 7,0 % включ. | - | ±6 % | |||
| Частота вращения | от 0 до 8000 об/мин включ. | от 0 до 5000 об/мин включ. | 10 об/мин | - | ±2,5% |
| св. 5000 до 8000 об/мин включ. | 100 об/мин | ||||
| Дымность | от 0 до 10 м-1 | от 0 до 10 м-1 | 0,01 м-1 | ±0,05 м-1 | - |
| от 0 до 100 % | от 0 до 100 % | 0,1 % | ±2 % | ||
