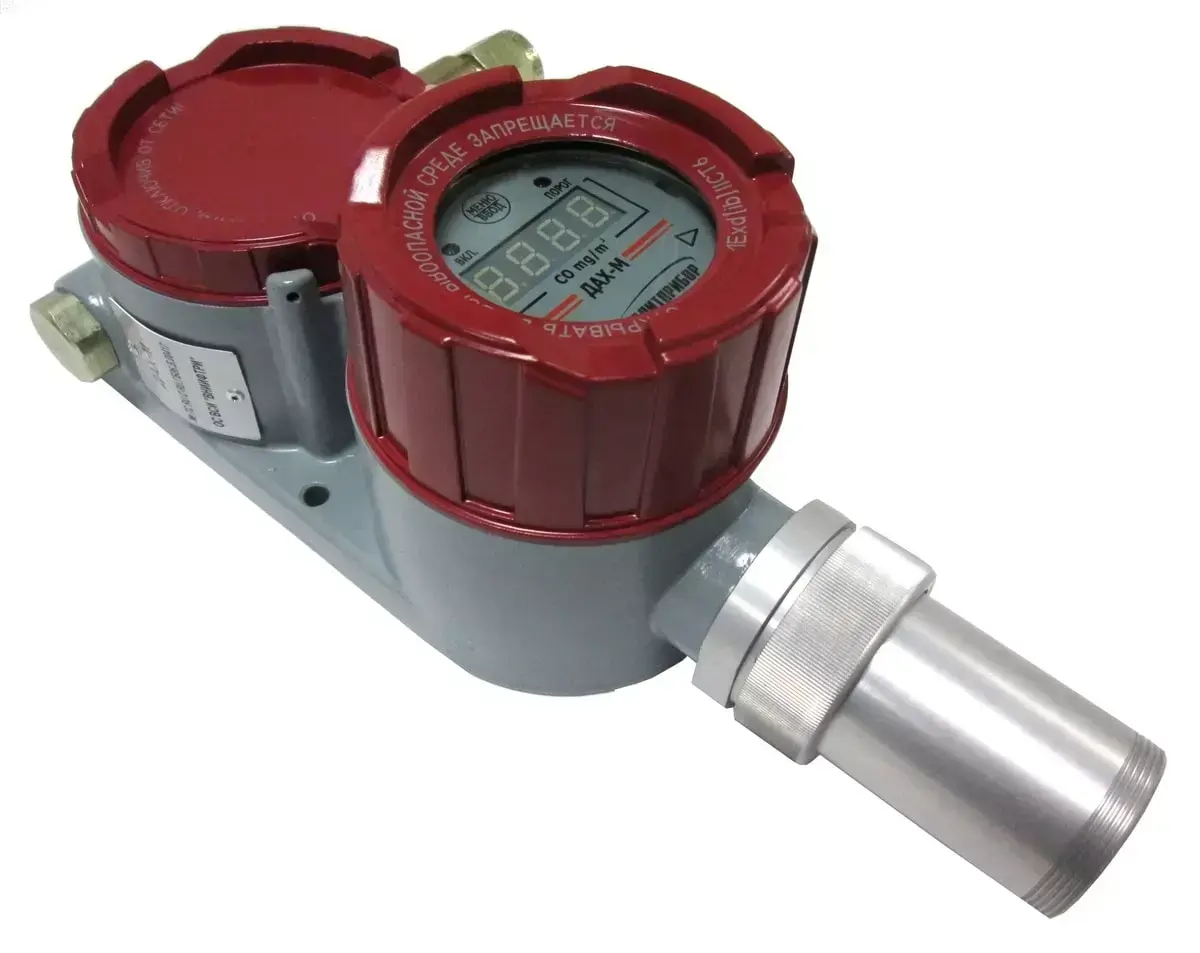

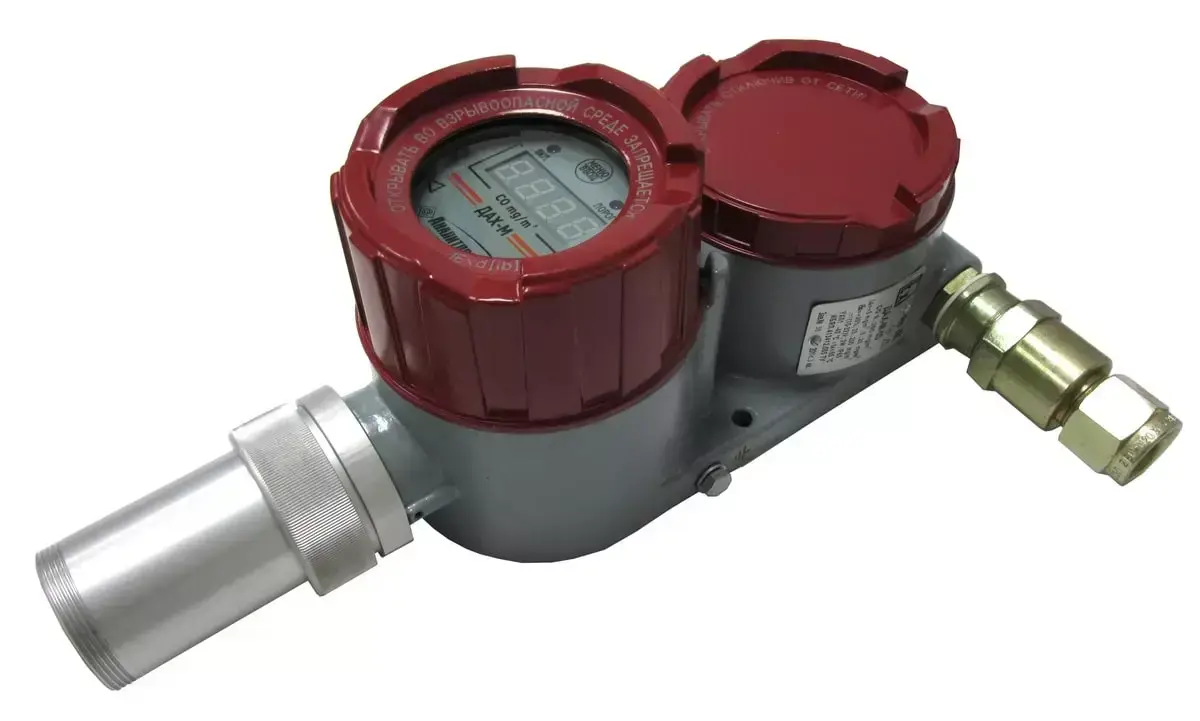

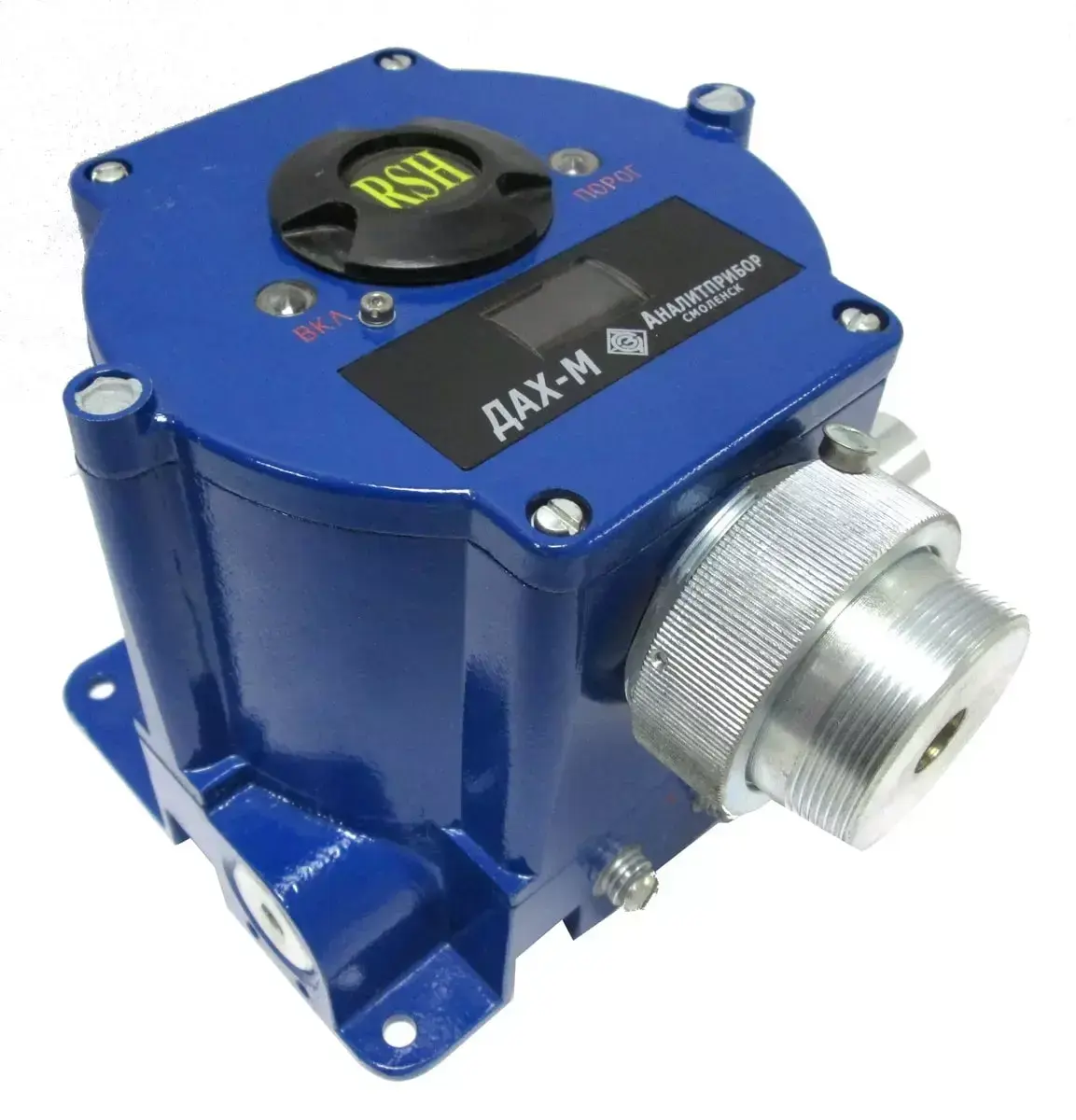

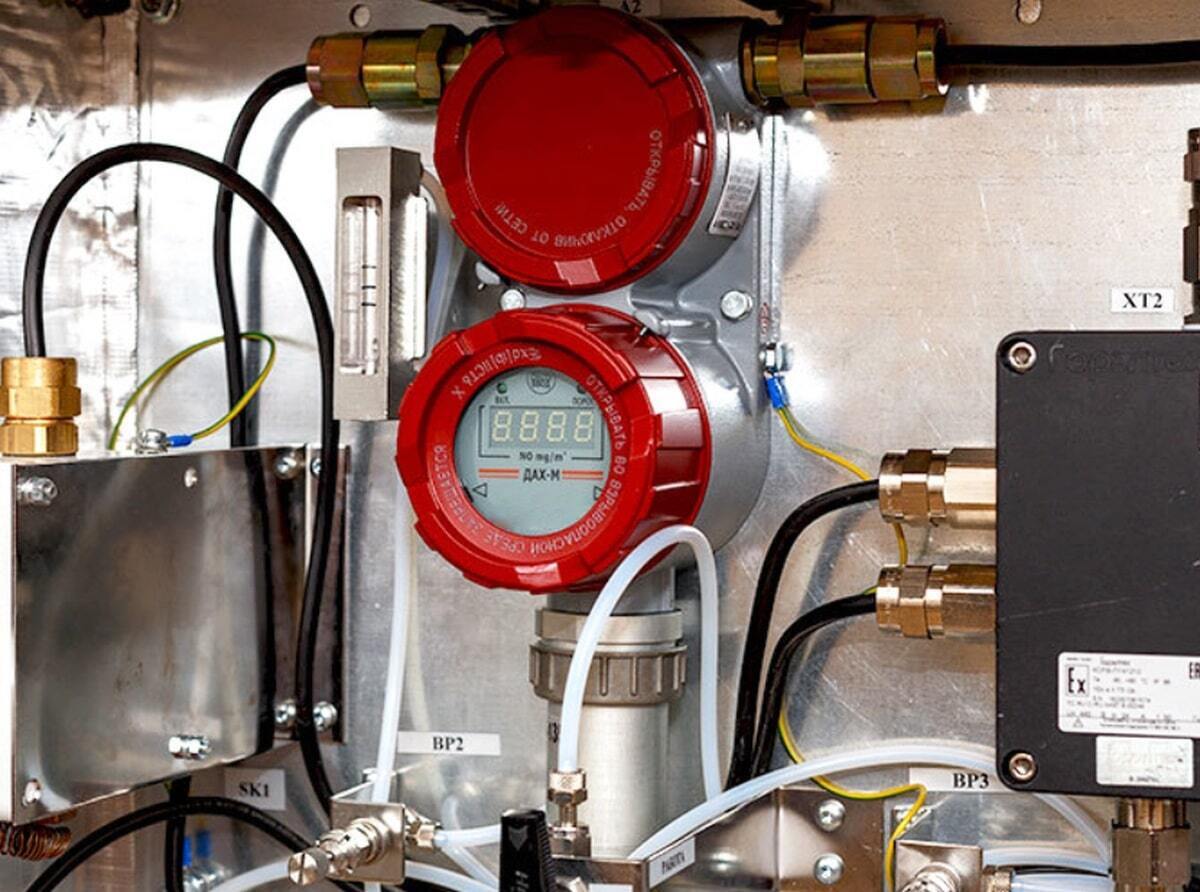

Датчик-газоанализатор представляет собой стационарный одноканальный моноблочный прибор в корпусе из полиамида угленаполненного (алюминия, нержавеющей стали) с диффузионным или принудительным отбором пробы.
Для питания датчиков-газоанализаторов применяется вторичное оборудование - блоки питания и сигнализации БПС-21М.
Модификации ДАХ-М-01, ДАХ-М-03 работают только с БПС-21М с буквой «В» в обозначении (например, БПС21М-11ВЦ).
ДАХ-М выпускается по техническим условиям ИБЯЛ.413412.005 ТУ, имеет сертификат об утверждении типа средств измерений, выданный Госстандартом России, внесён в Государственный реестр средств измерений России и поставляется с обязательной первичной поверкой.
Область применения:
- контроль компонентов газовоздушного пространства, во взрывоопасных зонах помещений и наружных установок нефтеперерабатывающих, химических, нефтехимических и других производств, остальных отраслей промышленности;
- применение в условиях Крайнего Севера и Арктики (от -60 до +50 °C);
- производственные помещения, где возможно скопление ПДК токсичных газов;
- ЖКХ;
- предприятия хранение аммиака;
- и другие объекты.
Диапазоны измерений
| Условное наименование | Физическая величина | Диапазон измерений | Значения порогов сигнализации ПОРОГ1 ПОРОГ2 | |
| ДАХ-М-ХХ-СО-200 | мг/м3 | от 0 до 200 | 20 | 100 |
| ДАХ-М-ХХ-СО-1500 | мг/м3 | от 0 до 1500 | 100 | 500 |
| ДАХ-М-ХХ-H2S-40 | мг/м3 | от 0 до 40 | 10 | 40 |
| ДАХ-М-ХХ-SO2 -20 | мг/м3 | от 0 до 20 | 10 | 20 |
| ДАХ-М-ХХ-Сl2-25 | мг/м3 | от 0 до 25 | 1 | 5 |
| ДАХ-М-ХХ-Сl2-50 | мг/м3 | от 0 до 50 | 5 | 10 |
| ДАХ-М-ХХ-NH3-600 | мг/м3 | от 0 до 600 | 20 | 100 |
| ДАХ-М-ХХ-NH3-2000 | мг/м3 | от 0 до 2000 | 100 | 500 |
| ДАХ-М-ХХ-NO2-10 | мг/м3 | от 0 до 10 | 2 | 10 |
| ДАХ-М-ХХ-HCl-30 | мг/м3 | от 0 до 30 | 5 | 25 |
| ДАХ-М-ХХ-RSH-5 | мг/м3 | от 0 до 5 | 1 | 4 |
| ДАХ-М-ХХ-N2O4-20 | мг/м3 | от 0 до 20 | 5 | 10 |
| ДАХ-М-ХХ-NO-100 | об. доля, млн-1 | от 0 до 100 | 10 | 20 |
| ДАХ-М-ХХ-NO-200 | мг/м3 | от 0 до 200 | 20 | 100 |
| ДАХ-М-ХХ-O2-30 | об. доля, % | от 0 до 30 | 23 | 18 |
| ДАХ-М-06-O2-25 | об. доля, % | от 0 до 25 | 23 | 18 |
| ДАХ-М-ХХ-O2-10 | об. доля, % | от 0 до 10 | 2 | 4 |
| ДАХ-М-ХХ-СН3ОН* | мг/м3 | от 0 до 100 | 5 | 80 |
| ДАХ-М-ХХ-СН2О* | мг/м3 | от 0 до 10 | 2 | 8 |
| ДАХ-М-ХХ-С2Н4* | мг/м3 | от 0 до 200 | 100 | 160 |
| ДАХ-М-ХХ-С2Н4О* | мг/м3 | от 0 до 18 | 1 | 14,4 |
| ДАХ-М-ХХ-HСN* | мг/м3 | от 0 до 50 | 2 | 10 |
Примечания:
хх - исполнения газоанализатора в соответствии с таблицей исполнений;
* - порог срабатывания устанавливается по заказу («ПОРОГ 1» - предупредительный, «ПОРОГ 2» - аварийный);
- Свх - значение концентрации измеряемого компонента;
- поверочным компонентом газоанализаторов ДАХ-М-хх-RSH-5 является этилмеркаптан (C2H5SH);
- поверочным компонентом газоанализаторов ДАХ-М-хх-N2O4-20 является диоксид азота (NO2);
- диапазон показаний газоанализаторов ДАХ-М-хх-NO2-10 по цифровому индикатору и цифровому каналу связи - от 0 до 20 мг/м3.
Датчики-газоанализаторы ДАХ-М-03, ДАХ-М-04 имеют только порог сигнализации ПОРОГ2 (аварийный).
Исполнения датчиков-газоанализаторов| Обозначение газоанализаторов | Условное наименование групп конструктивных исполнений газоанализаторов | Условное наименование конструктивных исполнений газоанализаторов |
| ИБЯЛ.413412.005 | ДАХ-М-01 | ДАХ-М-01-АА-ВВВВ |
| ИБЯЛ.413412.005-02 | ДАХ-М-03 | ДАХ-М-03-АА-ВВВВ |
| ИБЯЛ.413412.005-03 | ДАХ-М-04 | ДАХ-М-04-АА-ВВВВ |
| ИБЯЛ.413412.005-04 | ДАХ-М-05 | ДАХ-М-05-АА-ВВВВ |
| ИБЯЛ.413412.005-05 | ДАХ-М-06 | ДАХ-М-06-АА-ВВВВ |
| ИБЯЛ.413412.005-06 | ДАХ-М-05Х | ДАХ-М-05Х-АА-ВВВВ |
| ИБЯЛ.413412.005-07 | ДАХ-М-05ХН | ДАХ-М-05ХН-АА-ВВВВ |
| ИБЯЛ.413412.005-08 | ДАХ-М-06ТР | ДАХ-М-06-АА-ВВВВ |
| ИБЯЛ.413412.005-09 | ДАХ-М-06ТРХ | ДАХ-М-06ТРХ-АА-ВВВВ |
| ИБЯЛ.413412.005-10 | ДАХ-М-06ТРХН | ДАХ-М-06ТРХН-АА-ВВВВ |
| - | ДАХ-М-07 | ДАХ-М-07-АА-ВВВВ |
| - | ДАХ-М-07Н | ДАХ-М-07Н-АА-ВВВВ |
Примечания:
- АА - химическая формула измеряемого компонента;
- ВВВВ - верхний предел диапазона измерения газоанализаторов.
| Исполнение газоанализатора | Напряжение питания, В | Цифровая индикация | Взрывозащита | Тип выходного сигнала | Степень защиты | Подключение датчиков | Температура, °C |
| ДАХ-М-01 | 10 - 24 | + | 1ExibIICT6X | 4 - 20 мА | IP 54 | 3-проводная линия связи | от -40 до +50 |
| ДАХ-М-03 | 10 - 16 | - | 1ExibIICT6X | 4 - 20 мА | IP 54 | ||
| ДАХ-М-04 | 10 - 16 | - | 1ExibIICT6X | 4 - 20 мА | IP 54 | ||
| ДАХ-М-05 | 10 - 32 | + | 1Exd[ib]IICT6X | 4 - 20 мА | IP 66 | 3- ,4-проводная линия связи | |
| ДАХ-М-05Х | 10 - 32 | + | 1Exd[ib]IICT6X | 4 - 20 мА, HART | IP 66 | ||
| ДАХ-М-05ХН | 10 - 32 | + | 1Exd[ib]IICT6X | 4 - 20 мА, HART | IP 66 | от -60 до +50 | |
| ДАХ-М-06 | 10 - 32 | + | 1Exd[ib]IICT6X | RS-485 | IP 66 | от -40 до +50 | |
| ДАХ-М-06ТР | 10 - 32 | + | 1Exd[ib]IICT6X | 4 - 20 мА, RS-485, реле (250 В, 1 А) | IP 66 | ||
| ДАХ-М-06ТРХ | 10 - 32 | + | 1Exd[ib]IICT6X | 4 - 20 мА, HART, RS-485, реле (250 В, 1 А) | IP 66 | ||
| ДАХ-М-06ТРХН | 10 - 32 | + | 1Exd[ib]IICT6X | 4 - 20 мА, HART, RS-485, реле (250 В, 1 А) | IP 66 | от -60 до +50 | |
| ДАХ-М-07 | 10 - 28 | - | 0ExiaIICT6X | 4 - 20 мА | IP 66 | 2-проводная линия связи | от -40 до +50 |
| ДАХ-М-07Н | 10 - 28 | - | 0ExiaIICT6X | 4 - 20 мА | IP 66 | от -60 до +50 |
Аббревиатура «ТРХН» в наименованиях исполнений датчика-газоанализатора ДАХ-М означает следующее:
- «Т» - наличие токового выхода;
- «Р» - наличие исполнительных устройств типа реле «сухой» контакт;
- «Х» - наличие цифрового канала связи HART;
- «Н» - низкотемпературное исполнение (от -60 до +50 °С).

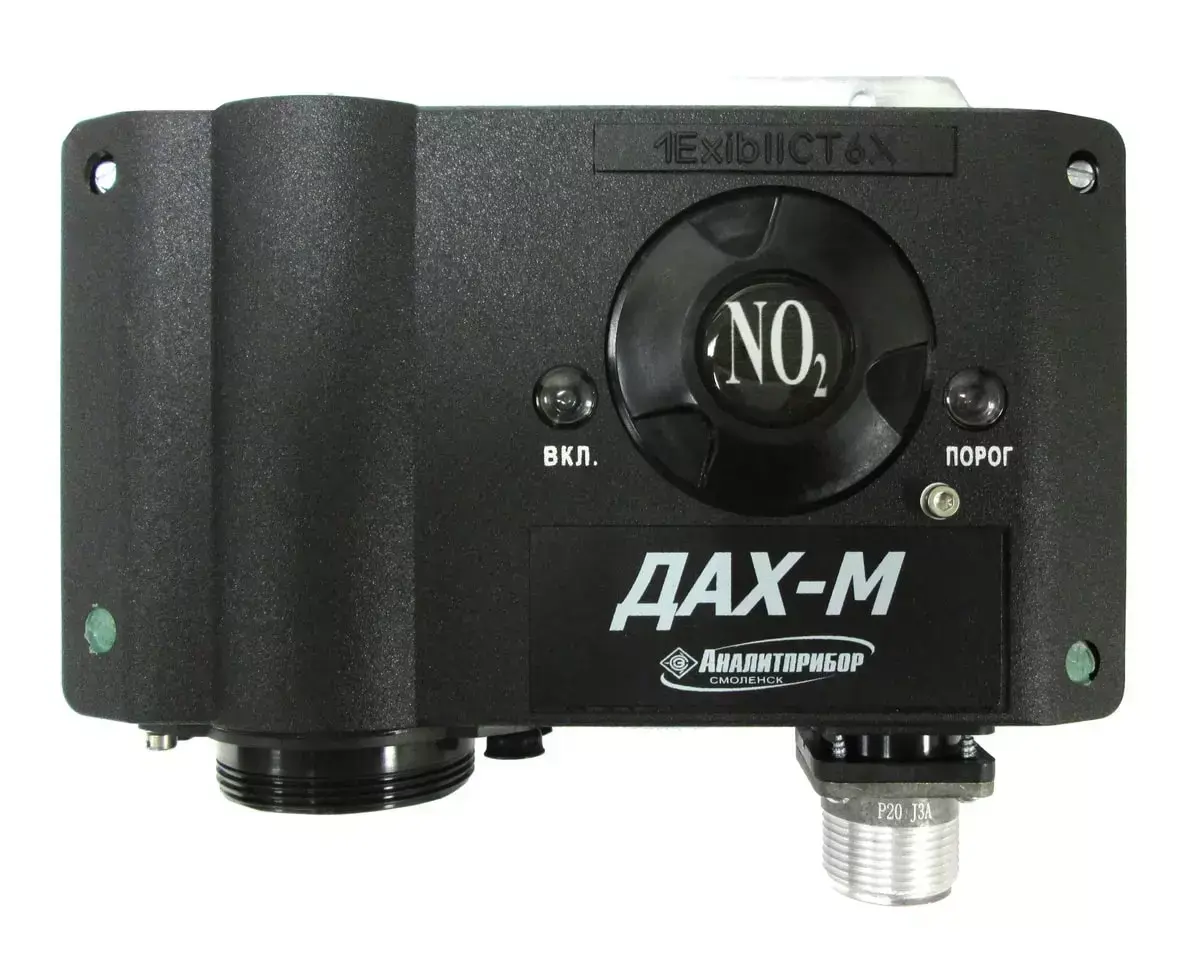

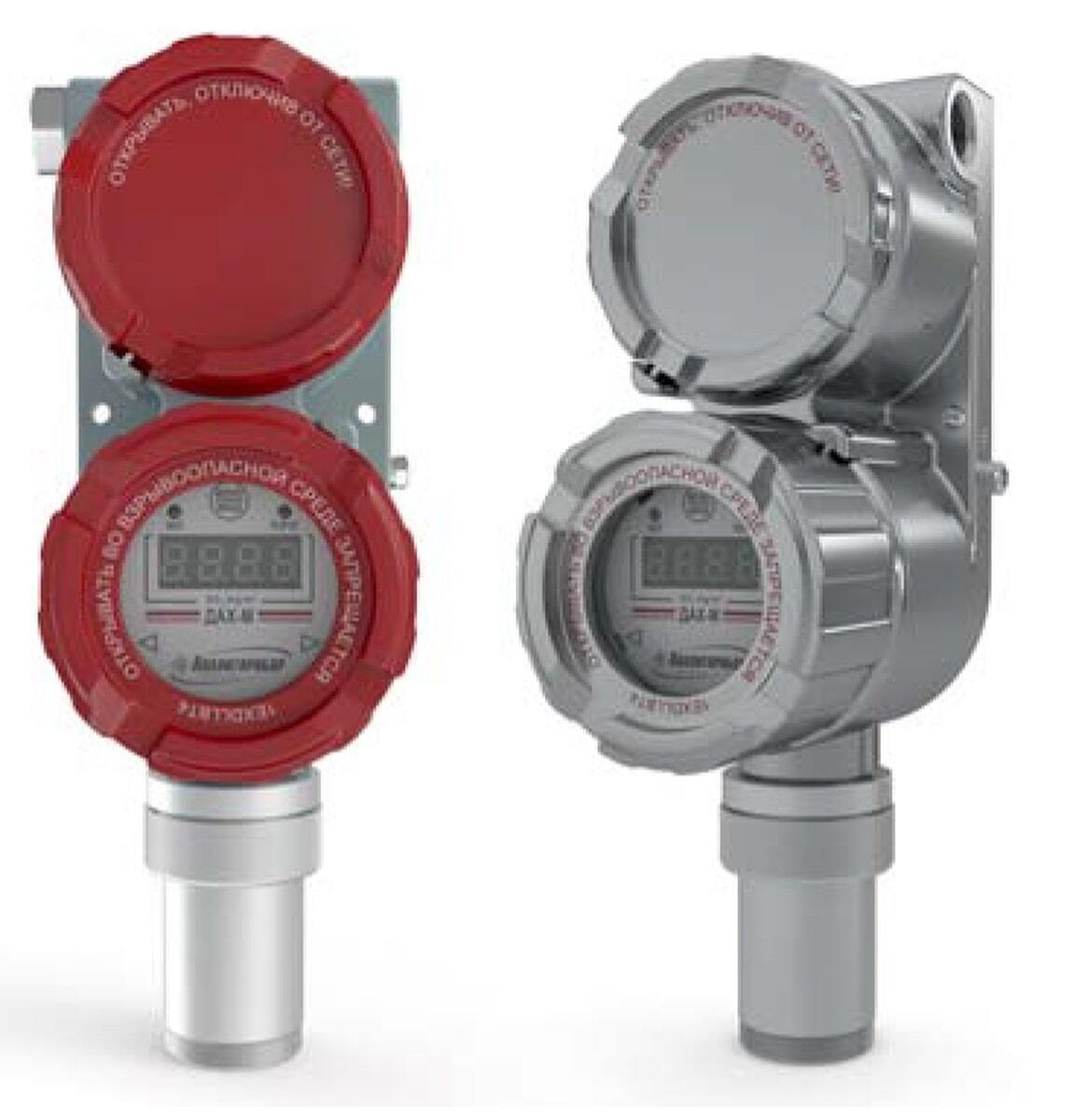

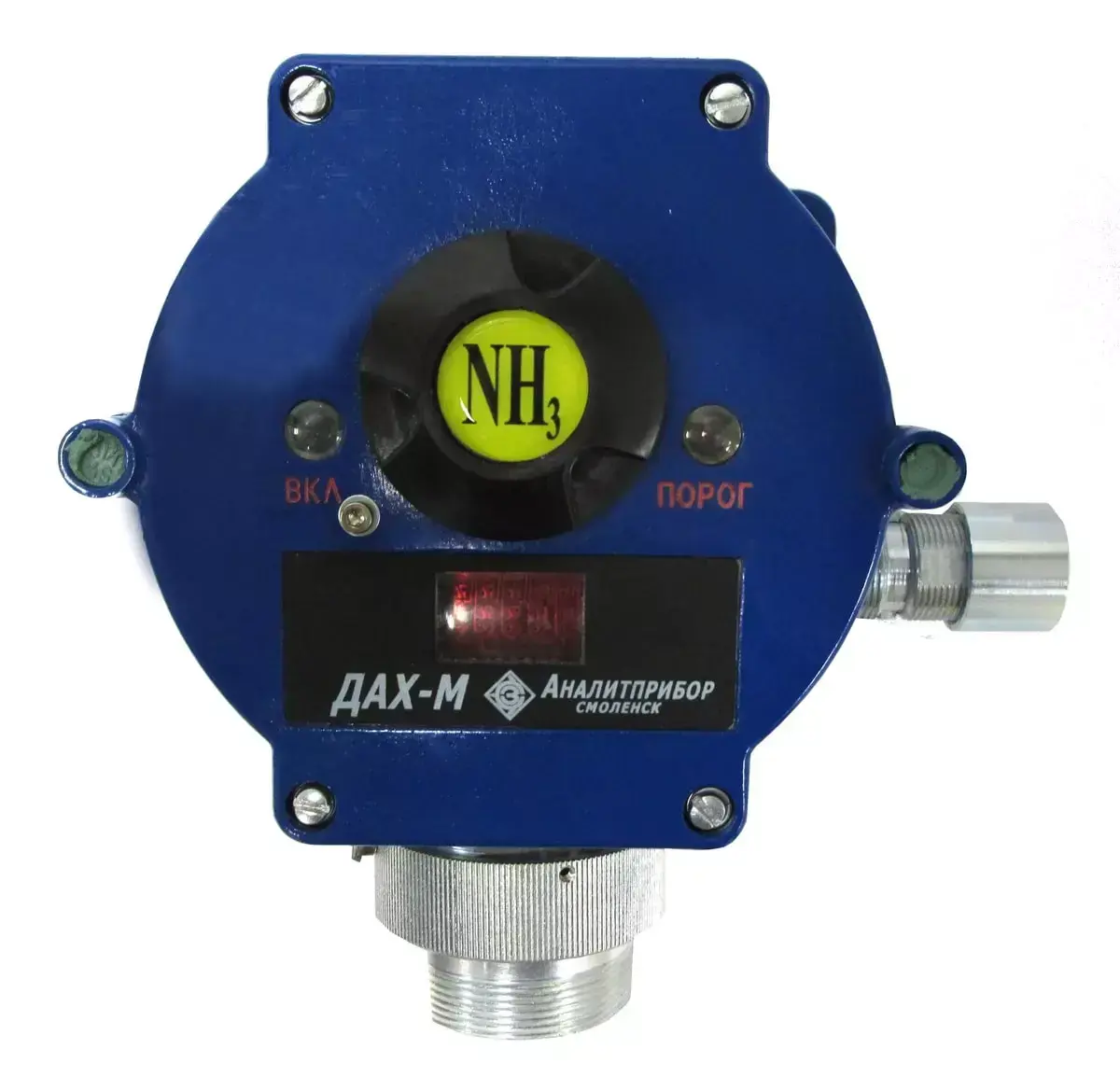

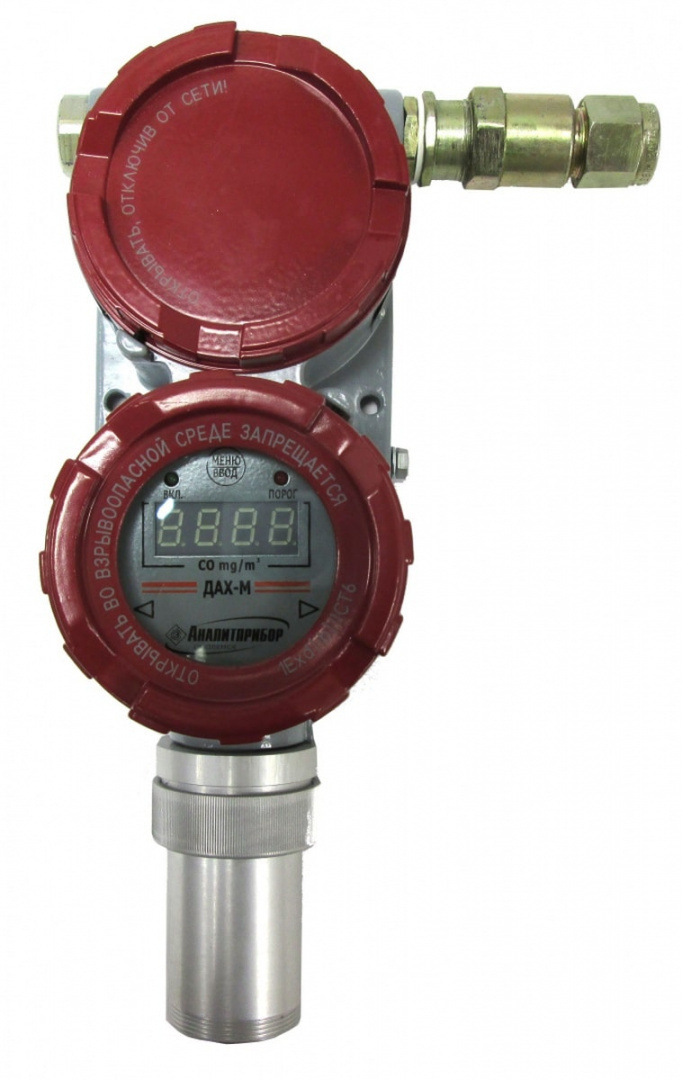

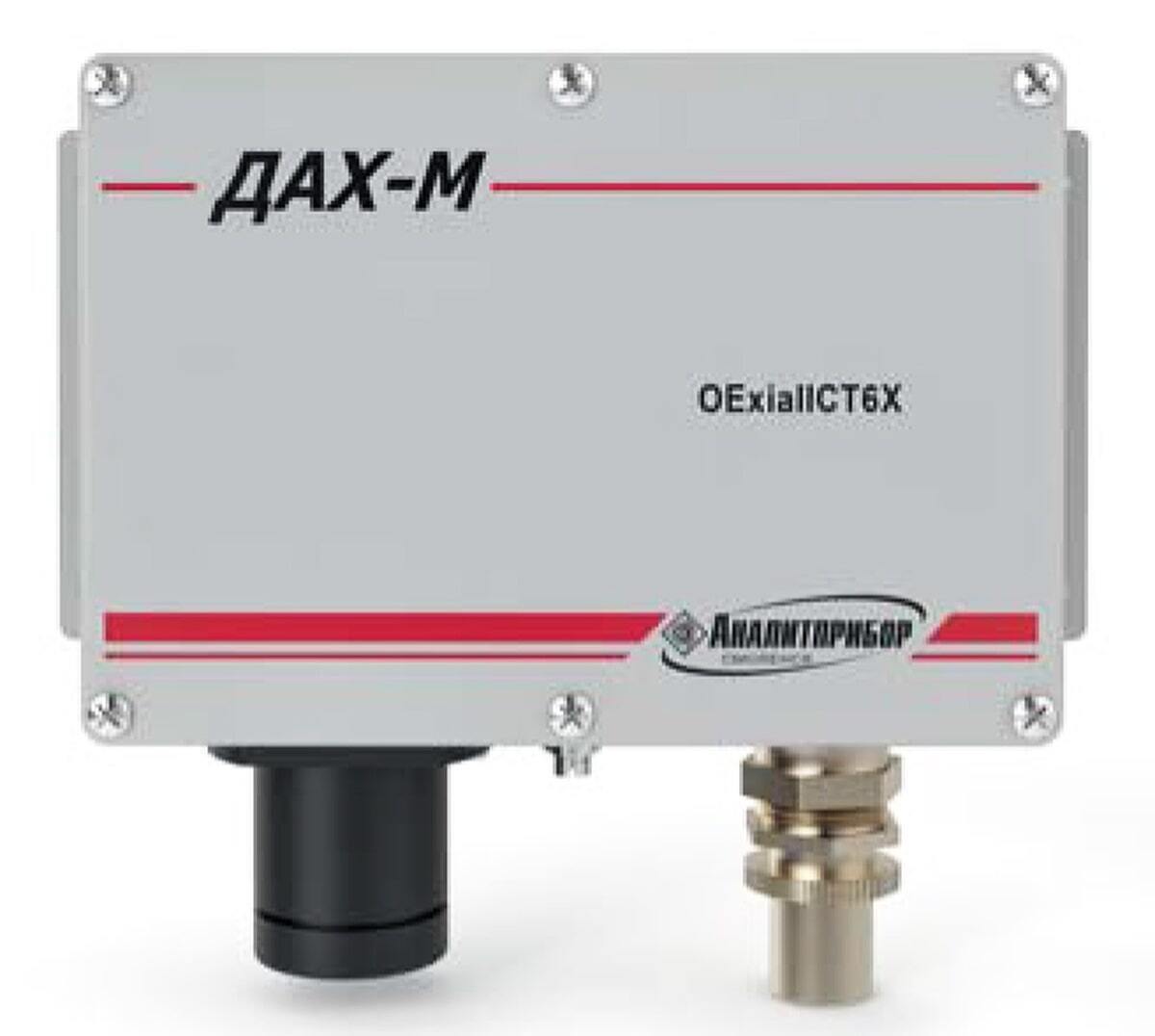

| ДАХ-М-01 | ДАХ-М-03, ДАХ-М-04 | ДАХ-М-05, -05Х, -05ХН, -06, -06ТР, -06ТРХ, -06ТРХН | ДАХ-М-07 |
| | | | |
Газоанализаторы (кроме ДАХ-М-06) имеют унифицированный выходной токовый сигнал (4 - 20) мА по ГОСТ 26.011-80.
Газоанализатор ДАХ-М-06 имеет канал связи с ЭВМ по цифровому интерфейсу RS-485, с протоколом связи MODBUS-RTU.
Датчики-газоанализаторы могут использоваться совместно со следующим электрооборудованием:
- ДАХ-М-04 с ранее выпускаемыми блоками питания и сигнализации БПС-21 или в составе системы СКАПО с последовательной передачей данных;
- ДАХ-М-01 и ДАХ-М-03 с БПС-21М (взрывозащищённое исполнение, с литерой «В») и СКАПО с шинной архитектурой;
- ДАХ-М-05 с БПС-21М (невзрывозащищённое исполнение) и СКАПО с шиной архитектурой;
- ДАХ-М-06 с БПС-21М-М (невзрывозащищённое исполнение);
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 с пультом контроля ИБЯЛ.422411.005, предназначенным для индикации и выдачи выходного токового сигнала на месте их установки во взрывоопасной зоне;
- ДАХ-М-06 с пультом контроля ИБЯЛ.422411.005-02;
- ДАХ-М-01, ДАХ-М-03, ДАХ-М-04 - с блоком местной сигнализации БМС.
| Обозначение | При установке в невзрывоопасных зонах | При установке во взрывоопасных зонах |
| ДАХ-М-01 | от источника постоянного тока с Uпит = (11 - 24) В, Imax >= 280 мА | от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ с маркировкой взрывозащиты «[Exib]IIC», «[Exib]IIB» или от блока расширения и связи БРС ИБЯЛ.411111.036-03, -04 |
| от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01, -02, -05 ... -22 | с блоком местной сигнализации БМС ИБЯЛ.411531.005 ТУ (согласно исполнению, маркировка взрывозащиты «1ExibIICT6X»), предназначенным для выдачи звуковой и световой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания | |
| ДАХ-М-03, ДАХ-М-04 | от источника постоянного тока с Uпит = (10 - 24) В, Imax >= 280 мА | |
| от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042, -01, -02, -05 ... -22 | с пультом контроля ИБЯЛ.422411.005 ТУ (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для индикации величины выходного токового сигнала газоанализаторов | |
| ДАХ-М-05, ДАХ-М-05Х, ДАХ-М-06 | от источника постоянного тока с Uпит = (10 - 32) В, Imax >= 200 мА | от источника постоянного тока с Uпит = (10 - 30) В, Imax >= 200 мА, с прокладкой кабеля в защитной оболочке |
| от БПС-21М-М ИБЯЛ.411111.042 с прокладкой кабеля в защитной оболочке |
Поверка датчика-газоанализатора
Межповерочный интервал датчиков ДАХ-М – 1 год. Межкалибровочный интервал – 6 месяцев.
