Применяется для непрерывного автоматического измерения довзрывоопасных концентраций (ДВК) суммы горючих газов, образующих газо- и паровоздушные смеси, в том числе и сложные углеводородов (до 143 веществ) в воздухе рабочей зоны различных помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, а также выдачи сигнализации о превышении выставленных порогов срабатывания, управления исполнительным оборудованием (вентиляция, сигнализация, клапаны, световые табло) и передачи информации на компьютер и другие устройства высшего порядка.
Датчик-газоанализатор представляет собой одноблочный стационарный, взрывозащищённый, одноканальный газоаналитический прибор термохимического принципа действия с диффузионным или принудительным (за счёт избыточного давления в точке отбора) пробоотбором.
Данное изделие конструктивно может иметь разный материал корпуса:
- ДАТ-М-01 ...-04 - угленаполненный полиамид;
- ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).
Для питания приборов применяется вторичное оборудование - блоки питания и сигнализации БПС-21М.
ДАТ-М выпускается по техническим условиям ИБЯЛ.413216.044 ТУ, внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Если сравнивать прибор ДАТ-М (ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04, ДАТ-М-05, а также ДАТ-М-06) с предыдущей разработкой, например, СТМ-10, то несомненно новая разработка - это шаг вперёд. А именно газоанализатор работает более стабильно в разных температурных условиях, более удобен в обслуживании - для корректировки контрольных точек, в отличии от настройки того же сигнализатора СТМ-10, требуется участие всего лишь одного рабочего.
Область применения:
• на предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных, топочных;• на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
• на предприятиях металлургической промышленности;
• на лакокрасочных производствах, производствах удобрений и пластмасс;
• в резервуарах хранения нефти и нефтепродуктов;
• на предприятиях химической промышленности;
• для применения в условиях крайнего Севера и Арктики.
Исполнения датчиков-газоанализаторов
| Обозначение | Наименование | Рабочий диапазон температур, °С | Повер. компонент | Напр. питания, В | Наличие сигнала пост. тока (4 - 20 мА) | Тип токового выхода | Наличие цифр. канала связи | Наличие исполн. реле (250 В; 1 А) | Питание от БПС-21М |
| ИБЯЛ.413216.044 | ДАТ-М-01 | от -40 до +50 | метан | 10 - 24 | да | гальванически связанный с цепью питания, ток вытекающий | нет | нет | да |
| ИБЯЛ.413216.044-01 | ДАТ-М-02 | от -60 до +50 | метан | 10 - 16 | да | нет | нет | да | |
| ИБЯЛ.413216.044-02 | ДАТ-М-03 | от -60 до +50 | метан | 10 - 24 | да | нет | нет | да | |
| ИБЯЛ.413216.044-03 | ДАТ-М-04 | от -60 до +50 | метан | 10 - 16 | да | гальванически связанный с цепью питания, ток втекающий | нет | нет | да |
| ИБЯЛ.413216.044-04 | ДАТ-М-05 | от -40 до +50 | метан | 10 - 32 | да | гальванически развязанный от цепи питания | нет | нет | да |
| ИБЯЛ.413216.044-06 | ДАТ-М-05Х | от -40 до +50 | метан | 10 - 32 | да | HART | нет | да | |
| ИБЯЛ.413216.044-07 | ДАТ-М-05ХН | от -60 до +50 | метан | 10 - 32 | да | HART | нет | нет | |
| ИБЯЛ.413216.044-11 | ДАТ-М-05Г | от -40 до +50 | гексан | 10 - 32 | да | нет | нет | да | |
| ИБЯЛ.413216.044-12 | ДАТ-М-05ГХ | от -40 до +50 | гексан | 10 - 32 | да | HART | нет | да | |
| ИБЯЛ.413216.044-13 | ДАТ-М-05ГХН | от -60 до +50 | гексан | 10 - 32 | да | HART | нет | нет | |
| ИБЯЛ.413216.044-05 | ДАТ-М-06 | от -40 до +50 | метан | 10 - 32 | нет | - | RS485 | нет | да |
| ИБЯЛ.413216.044-08 | ДАТ-М-06ТР | от -40 до +50 | метан | 10 - 32 | да | гальванически развязанный от цепи питания | RS485 | да | да |
| ИБЯЛ.413216.044-09 | ДАТ-М-06ТРХ | от -40 до +50 | метан | 10 - 32 | да | RS485 | да | да | |
| HART | |||||||||
| ИБЯЛ.413216.044-10 | ДАТ-М-06ТРХН | от -60 до +50 | метан | 10 - 32 | да | RS485 | да | нет | |
| HART | |||||||||
| ИБЯЛ.413216.044-14 | ДАТ-М-06Г | от -40 до +50 | гексан | 10 - 32 | нет | RS485 | нет | да | |
| ИБЯЛ.413216.044-15 | ДАТ-М-06ГТР | от -40 до +50 | гексан | 10 - 32 | да | RS485 | да | да | |
| ИБЯЛ.413216.044-16 | ДАТ-М-06ГТРХ | от -40 до +50 | гексан | 10 - 32 | да | RS485 | да | нет | |
| HART | |||||||||
| ИБЯЛ.413216.044-17 | ДАТ-М-06ГТРХН | от -60 до +50 | гексан | 10 - 32 | да | RS485 | да | нет |
Питание газоанализаторов, в зависимости от условий установки
| Обозначение | При установке в невзрывоопасных зонах | При установке во взрывоопасных зонах |
| ДАТ-М-01 /-04 | от источника постоянного тока с Uпит = (11 - 16) В, Imax >= 200 мА | от источника постоянного тока с Uпит = (11 - 16) В с маркировкой взрывозащиты «[Exib]IIC» или «[Exib]IIB» , например, от блока питания и сигнализации БПС-21М ИБЯЛ.411111.042 с маркировкой взрывозащиты «[Exib]IIC» или от блока расширения и связи БРС ИБЯЛ.411111.036-01, -02 |
| от блока питания и сигнализации БПС-21М ИБЯЛ.411111 .042, -01, -02, -05 ... -22 | ||
| ДАТ-М-05 | от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА | от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА, с прокладкой кабеля в защитной оболочке |
| от БПС-21М ИБЯЛ.411111.042-23...-34 или от БРС ИБЯЛ.411111.036-03, -04 | от БПС-21М ИБЯЛ.411111.042-23...-34 или от БРС ИБЯЛ.411111.036-03, -04, с прокладкой кабеля в защитной оболочке | |
| ДАТ-М-06 | от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА | от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА, с прокладкой кабеля в защитной оболочке |
| от БПС-21М-М ИБЯЛ.411111.042-04 | от БПС-21М-М ИБЯЛ.411111.042-04 с прокладкой кабеля в защитной оболочке | |
| ДАТ-М-05 и ДАТ-М-06 низкотемпературных модификаций | от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА | от источника постоянного тока с Uпит = (11 - 30) В, Imax >= 600 мА, с прокладкой кабеля в защитной оболочке |
| от БПС-21М-М ИБЯЛ.411111.042-04 (для модификаций ДАТ-М-06) | от БПС-21М-М ИБЯЛ.411111.042-04 с прокладкой кабеля в защитной оболочке (для модификаций ДАТ-М-06) |

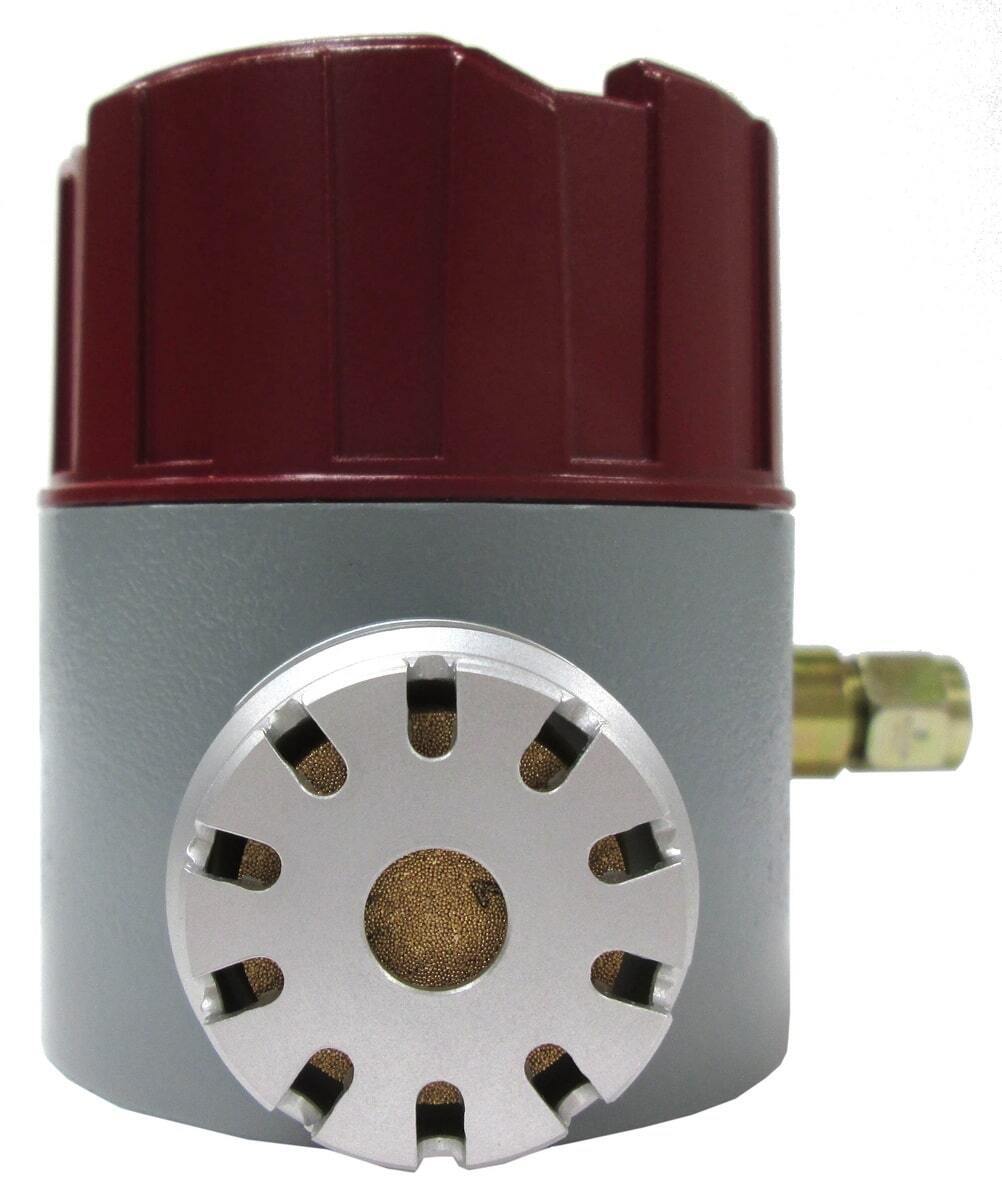

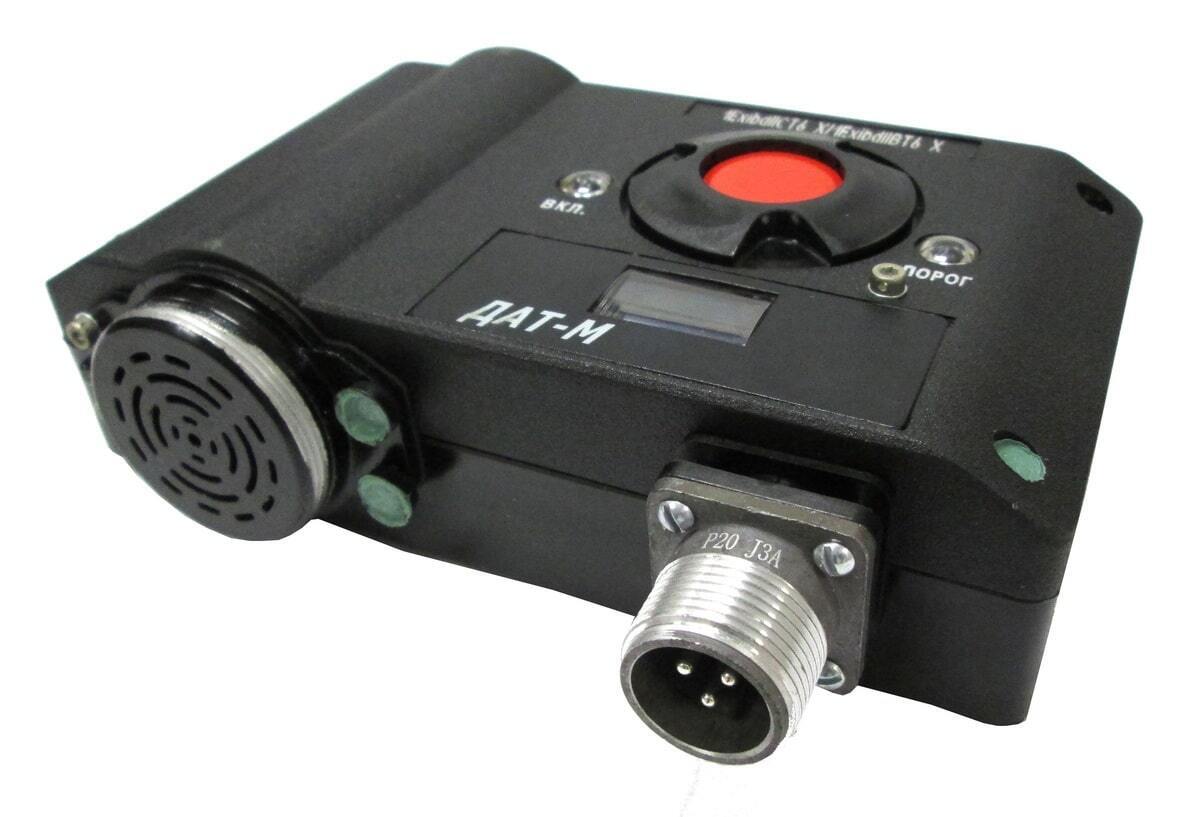

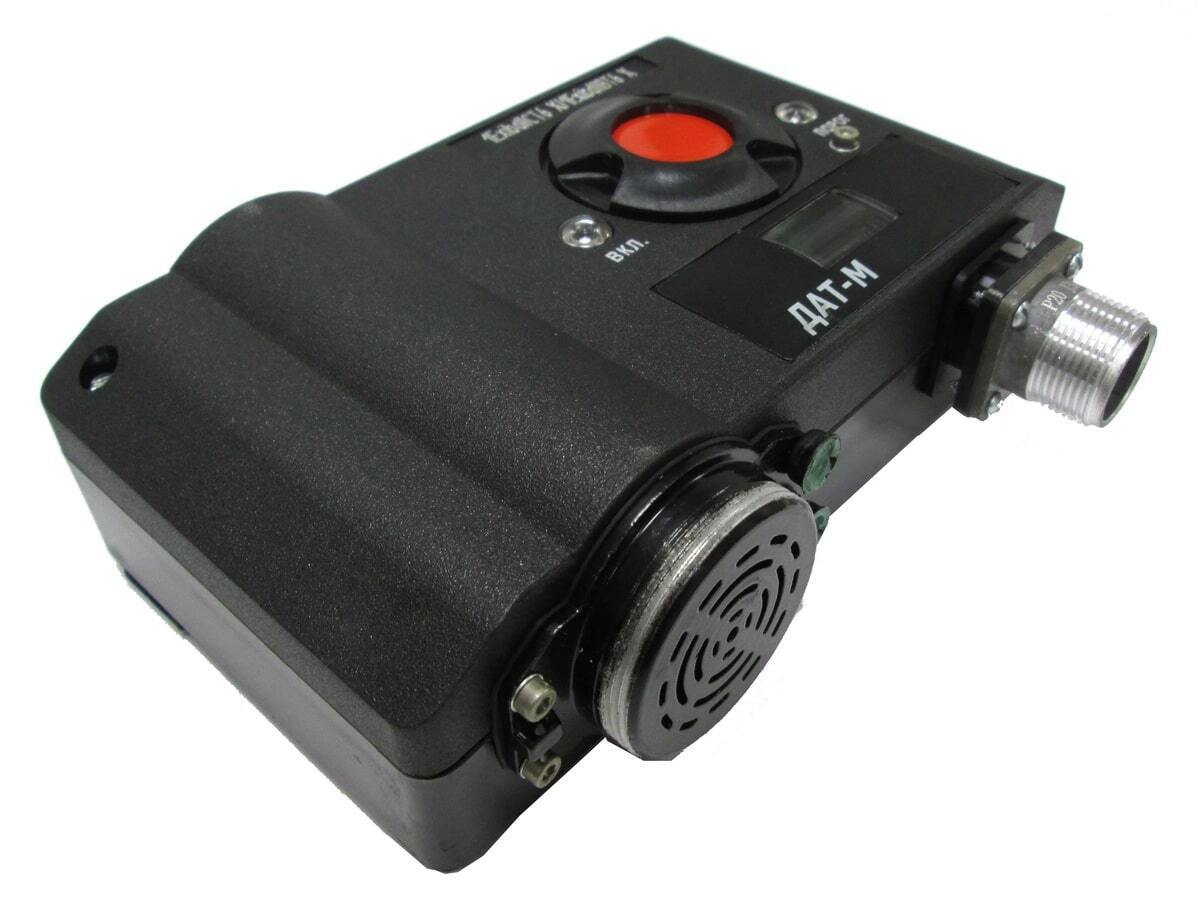

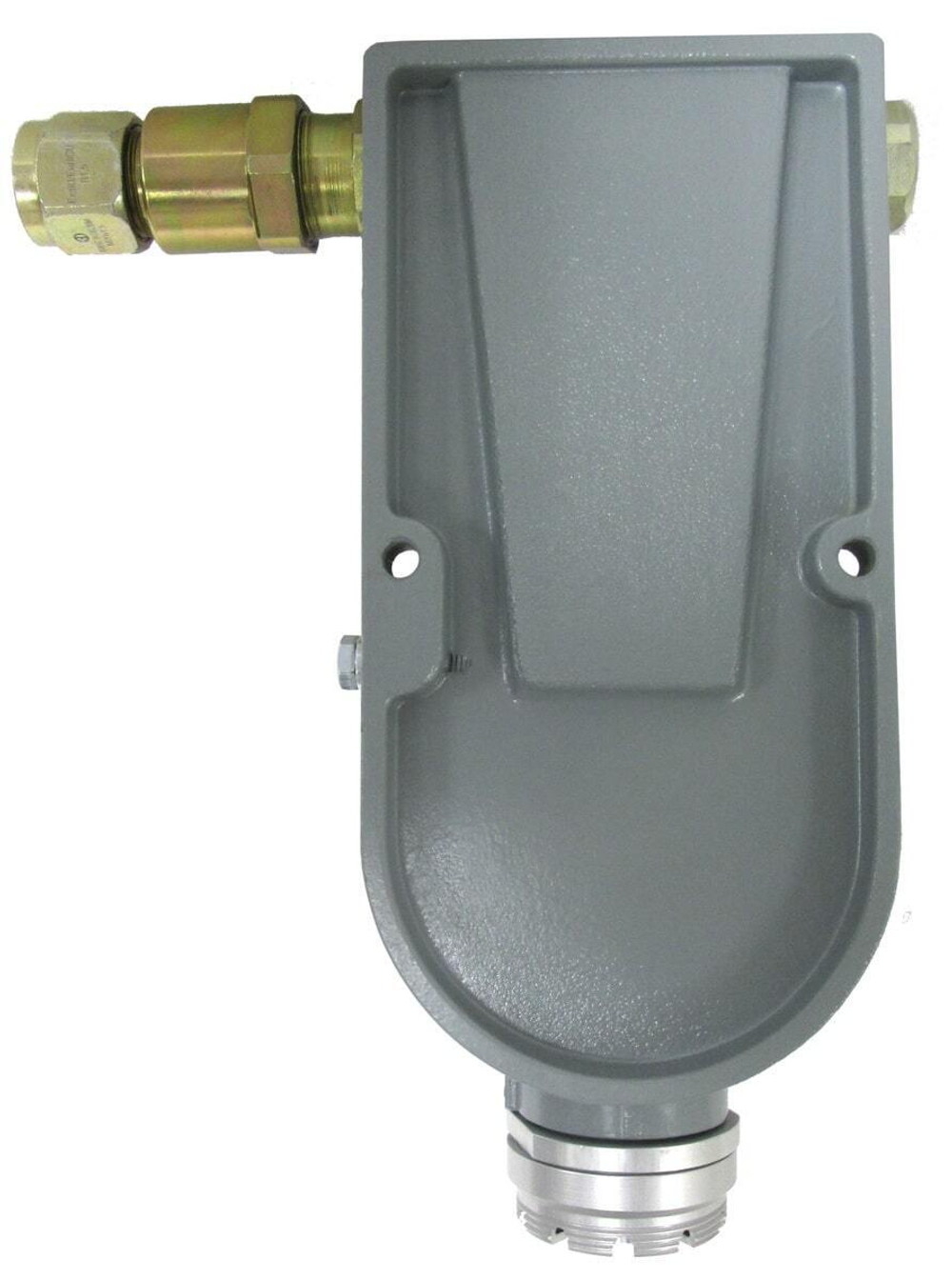

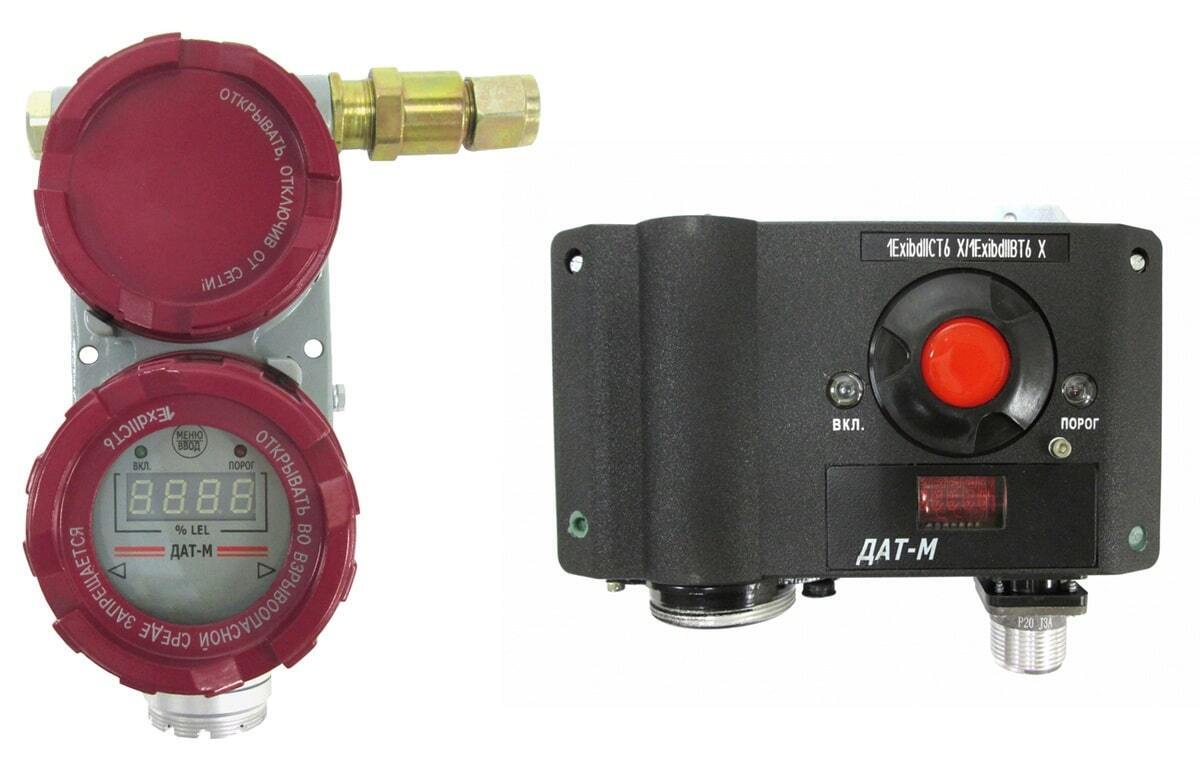

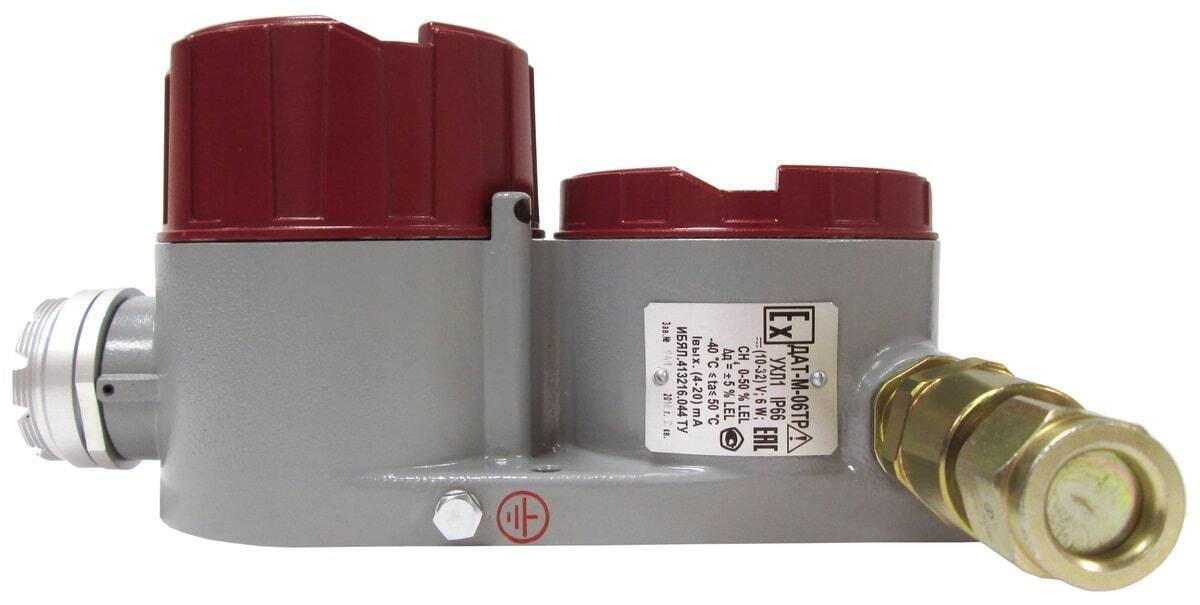

Внешний вид датчиков-сигнализаторов

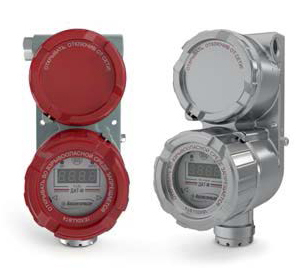

| ДАТ-М-01 | ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 | ДАТ-М-05, ДАТ-М-06 | ДАТ-М-05, ДАТ-М-06 (в новом корпусе) |
| | |  |
|
Во взрывоопасных зонах термохимические датчики-газоанализаторы могут использоваться совместно со следующим оборудованием:
- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03 - с блоками БПС-21М (взрывозащищённое исполнение);
- ДАТ-М-04 - только с блоками БПС-21 (взрывозащищённое исполнение), без литеры «М» (старого образца);
- ДАТ-М-05 с блоками питания и сигнализации БПС-21М (невзрывозащищённого исполнения);
- ДАТ-М-06 с блоками питания и сигнализации БПС-21М-М;
- в составе системы СКАПО;
- ДАТ-М-01, ДАТ-М-05 - с пультом контроля (ИБЯЛ.422411.005 ТУ);
- ДАТ-М-06 - с пультом контроля ИБЯЛ.422411.005-02;
- ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 - с блоком местной сигнализации (БМС), предназначенным для выдачи звуковой и световой сигнализации о превышении токовым выходным сигналом фиксированного порога срабатывания.
Диапазон температуры окружающей среды:
- ДАТ-М-01, ДАТ-М-05, ДАТ-М-06 - от -40 до +50 °С;
- ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 - от -60 до +50 °С.
Поверка датчика-сигнализатора:
Поверка осуществляется в соответствии с методикой поверки, которое является приложением А к руководству по эксплуатации.Основными средствами поверки прибора являются поверочные газовые смеси ГСО-ПГС 3905-87, 3906-87 CH4-воздух, выпускаемые в баллонах под давлением.
Государственную поверку датчика-сигнализатора можно производить в ближайшем подразделении ЦСМ (Центра Стандартизации и метрологии), при наличии у него соответствующих поверочных газовых смесей, а также на предприятии-изготовителе.
Варианты монтажа датчиков-газоанализаторов

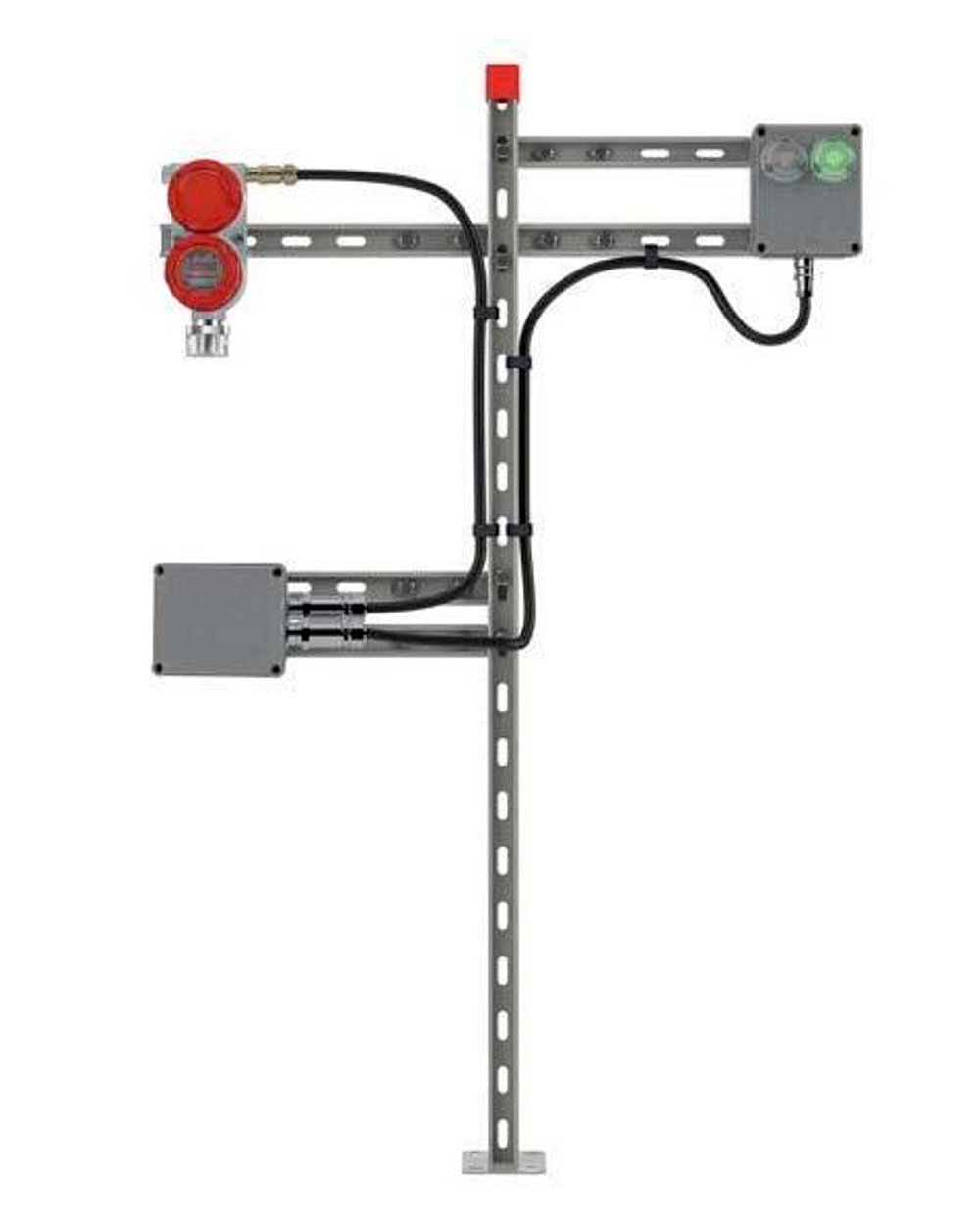

| Комплект для монтажа на трубу с козырьком брызгозащитным ИБЯЛ.745423.029 | Пост со светозвуковой сигнализацией и клеммной коробкой |
| | |

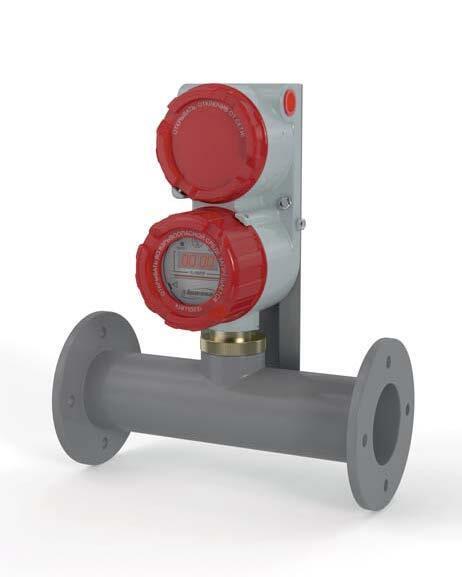

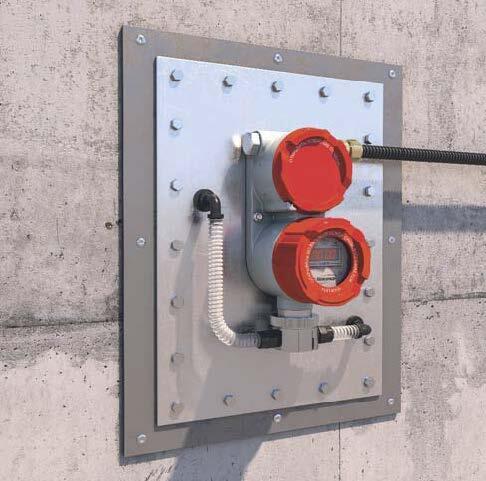

| Комплект для монтажа на воздуховоде | Комплект для монтажа на газоходе |
| | |
