ДТ14.301 (5.132.040) датчик термохимический для сигнализаторов СТМ-10, СДКМ-2М

Применяется для измерения ДВК горючих газов и паров взрывоопасных газовых смесей в воздухе рабочей зоны в качестве первичных преобразователей термохимических газоанализаторов СТМ-10 и СДКМ-2М по ГОСТ 27540-87.

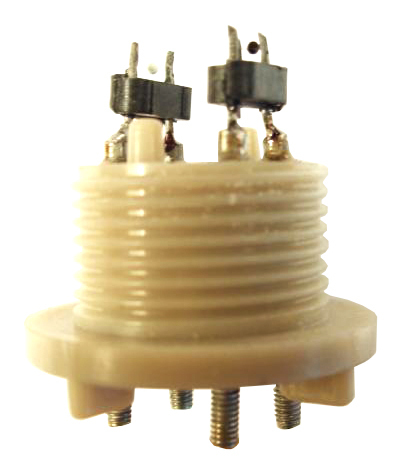

Датчик термохимический ДТ состоит из элемента измерительного (ЭИ) и элемента сравнительного (ЭС), подобранных в пару и закреплённых на общем основании и является главными измерительными элементом выносного взрывозащищённого блока датчика АПИ 5.132.039, входящего в состав сигнализатора горючих газов СТМ-10.

Датчик ДТ 14.301 (с децимальным номером 5.132.040) имеет аналоги с обозначениями:

- АПИ5.132.040;

- ИБЯЛ.305658.001 (1 датчик с парой элементов ИБЯЛ.418429.066-01 в упаковке).

Датчик термохимический ДТ внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с первичной поверкой. Поверка подтверждается клеймом в паспорте на газочувствительный сенсор и внесением информации о поверке в систему ФГИС АРШИН (в соответствии со статьей 13 п. 4 ФЗ № 102-ФЗ «Об обеспечении единства измерений»).

Область применения

Датчик ДТ14.301 с парой элементов необходим для ремонтной замены в случае вышедшего из строя сенсора (ячейки) сигнализатора СТМ-10 или СДКМ-2М.

Принцип действия

Принцип действия основан на беспламенном окислении довзрывоопасных горючих веществ и паров на поверхности каталитически активного измерительного элемента (ЭИ), сопровождающееся выделением тепла. В результате этого меняется его температура и электрическое сопротивление пропорциональное концентрации горючих веществ в измеряемой среде. Диапазон сигнальных концентраций от 20 до 50 % НКПР.

Характеристика коэффициента пропорциональности термохимических элементов в мостовой схеме включения в диапазоне сигнальных концентраций – линейная.

Нормативные и технические документы, устанавливающие требования к газочувствительному датчику:

- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия;

- ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования;
