Предназначен для измерения содержания множества токсичных и горючих газов в воздухе рабочей зоны, сигнализации и формирования выходных сигналов реле для управления исполнительным оборудованием (световые табло, вентиляция, звуковые оповещатели и другие) при превышении двух или трёх заданных уровней срабатывания (ПОРОГ 1, ПОРОГ 2, ПОРОГ 3).
Данные приборы представляют собой автоматические газоанализаторы в общепромышленном (невзрывозащищённом) исполнении стационарного типа диффузионного принципа отбора пробы с непрерывным измерением газов.
Газосигнализаторы ЭССА могут быть выполнены в моноблочном виде (со встроенными измерительными преобразователями) и с выносными блоками датчиков.
В газоанализаторах серии ЭССА используются следующие методы измерения:
- электрохимический (контроль концентрации Cl2, O3, NO, NO2, H2S, O2, NH3, CO, SO2);
Принцип действия основан на реакции контролируемого компонента с электролитом, протекающей в газочувствительном датчике;
- термокаталитический (контроль концентрации горючих газов: метана (CH4) и пропана (C3H8)).
Принцип действия основан на измерении величины теплового эффекта реакции термокаталитического окисления контролируемого газа на платиновой проволоке или мелкодисперсном металле платиновой группы.
Сигнализаторы ЭССА производятся и отгружаются комплектно по заказу и монтируются на объекте Заказчика. Измерительные преобразователи (выносных блоки датчиков) на месте эксплуатации соединяются с БС кабелями, которые в комплект поставки не входят и при необходимости поставляются по дополнительному заказу.
Данные газоанализаторы производятся по техническим условиям ЯРКГ 1.550.001 ТУ, они внесены в Государственный реестр средств измерений и поставляются Заказчику с обязательной госповеркой. Межповерочный интервал прибора составляет 1 год.
В газоанализаторе применяются следующие типы измерительных преобразователей:
• АД-10 (ЯРКГ 2.840.001-12) измерительный преобразователь диоксида азота (NO2) электрохимический;
• СД-30 (ЯРКГ.2.840.001) измерительный преобразователь диоксида серы (SO2) электрохимический;
• АМ-100 измерительный преобразователь аммиака (NH3) электрохимический, (0 - 100) мг/м3;
• АМ-500 измерительный преобразователь аммиака (NH3) электрохимический, (0 - 500) мг/м3;
• АО-30 (ЯРКГ 2.840.001-13) измерительный преобразователь оксида азота (NO) электрохимический;
• КС-30 (ЯРКГ 2.840.001-14) преобразователь измерительный кислорода (O2) электрохимический;
• МН-2,5 (ЯРКГ 2.840.001-15) измерительный преобразователь метана (CH4) термохимический;
• ОЗ-1 (ЯРКГ 2.840.001-11) измерительный преобразователь озона (O3) электрохимический;
• СВ-30 (ЯРКГ 2.840.001-9) измерительный преобразователь сероводорода (H2S) электрохимический;
• УО-100 (ЯРКГ 2.840.001-10) преобразователь измерительный оксида углерода (CO) электрохимический, (0 - 100) мг/м3;
• УО-300 (ЯРКГ 2.840.001-10) преобразователь измерительный оксида углерода (CO) электрохимический, (0 - 300) мг/м3;
• ХЛ-25 преобразователь измерительный хлора (Cl2) электрохимический, (0 - 25) мг/м3;
• ХЛ-5 (ЯРКГ 2.840.001-6) преобразователь измерительный хлора (Cl2) электрохимический, (0 - 5) мг/м3;
• ХЛ-50 (ЯРКГ 2.840.001-7) преобразователь измерительный хлора (Cl2) электрохимический, (0 - 50) мг/м3.

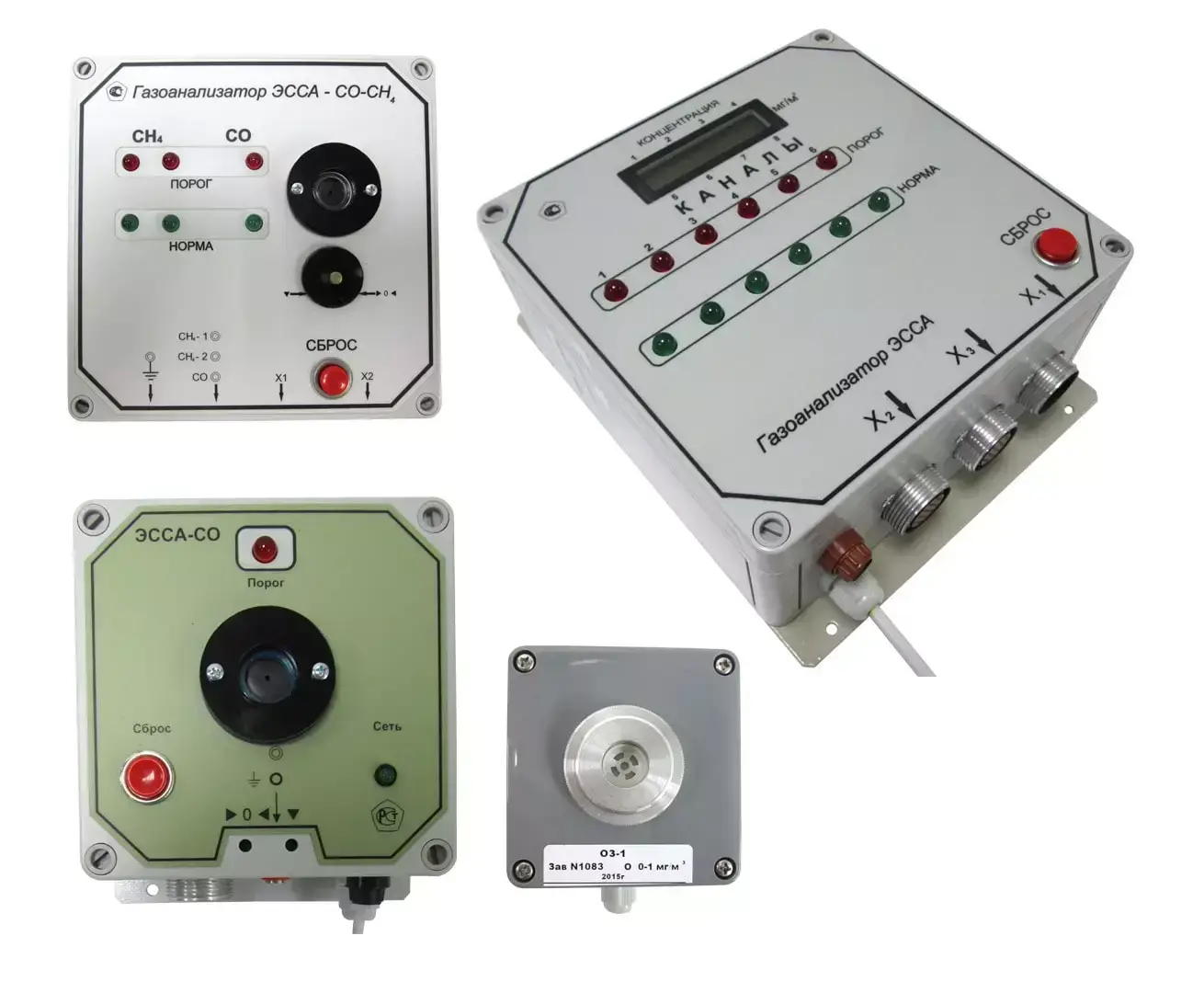

Выпускаются следующие модификации газоанализаторов серии ЭССА:
1. ЭССА-М исполнение ЭССА-М/3 газоанализаторы многоканальные с фотоионизационными измерительными преобразователями.
Данная модель газоанализатора является аналогом стационарных газоанализаторов КОЛИОН-1В-01С и применяются для анализа концентрации паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), органических растворителей, этилмеркаптана, непредельных углеводородов, алифатических, ароматических и спиртов (кроме метанола), аммиака и других веществ и паров в воздухе рабочей зоны.
2. Исполнение МБ (моноблочное). Данное исполнение имеют следующие модификации газоанализаторов:

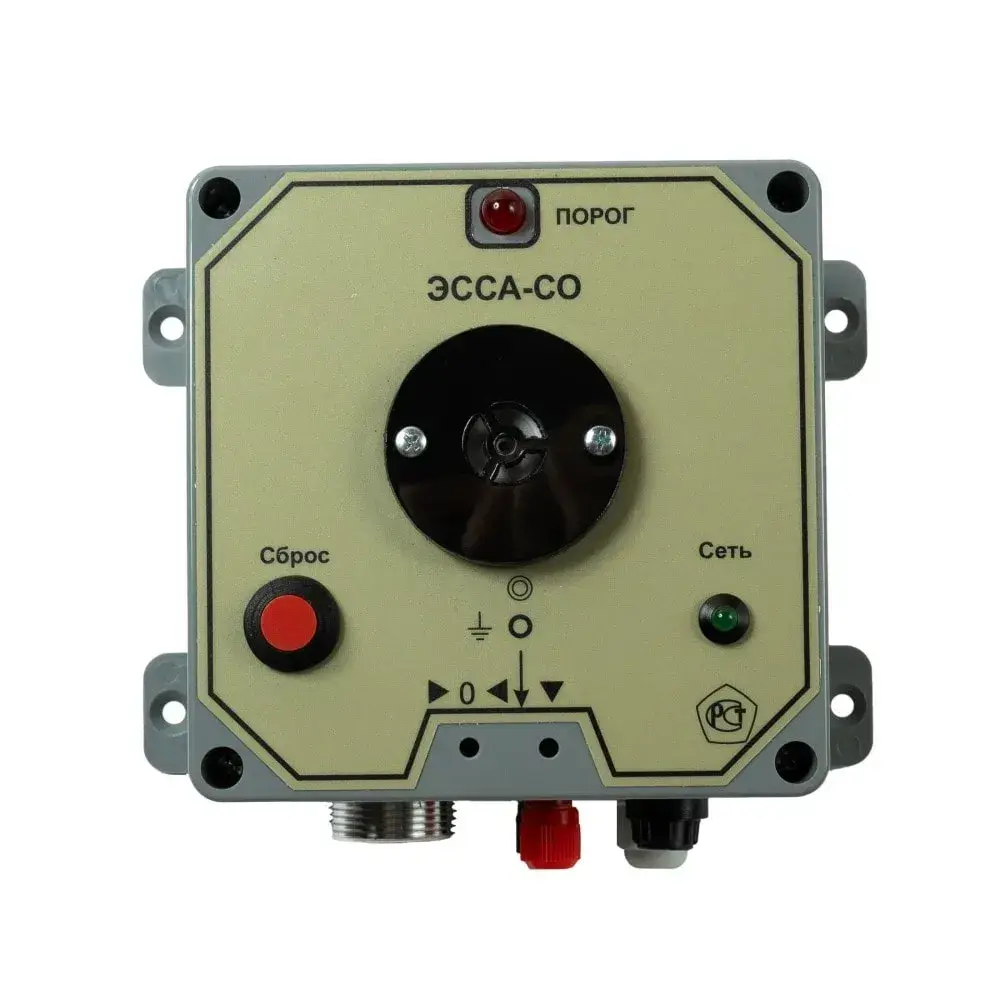

- ЭССА-CO исп. МБ, которая состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим датчиком на угарный газ (CO);

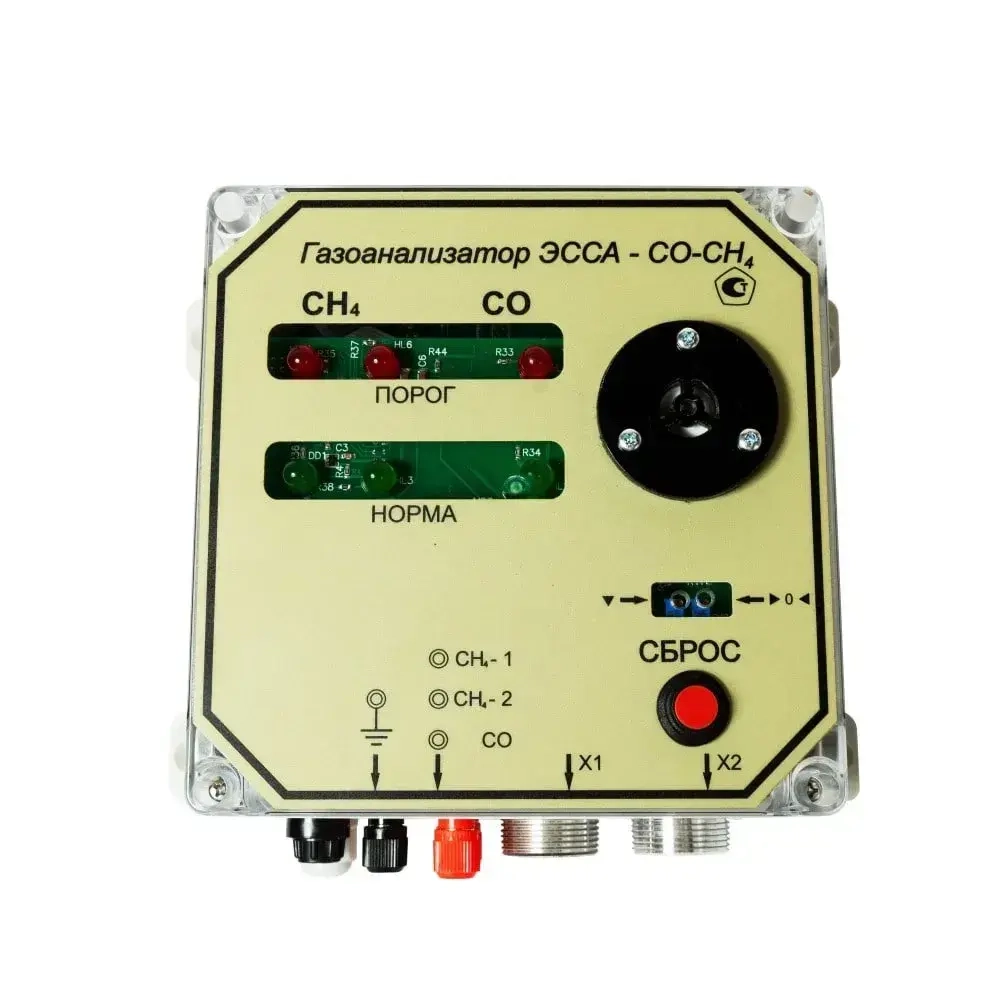

- ЭССА-CO-CH4/1 исп. МБ и ЭССА-CO-CH4/2 исп. МБ для детектирования природного газа (метана) и угарного газа, а также некоторых других горючих газов.

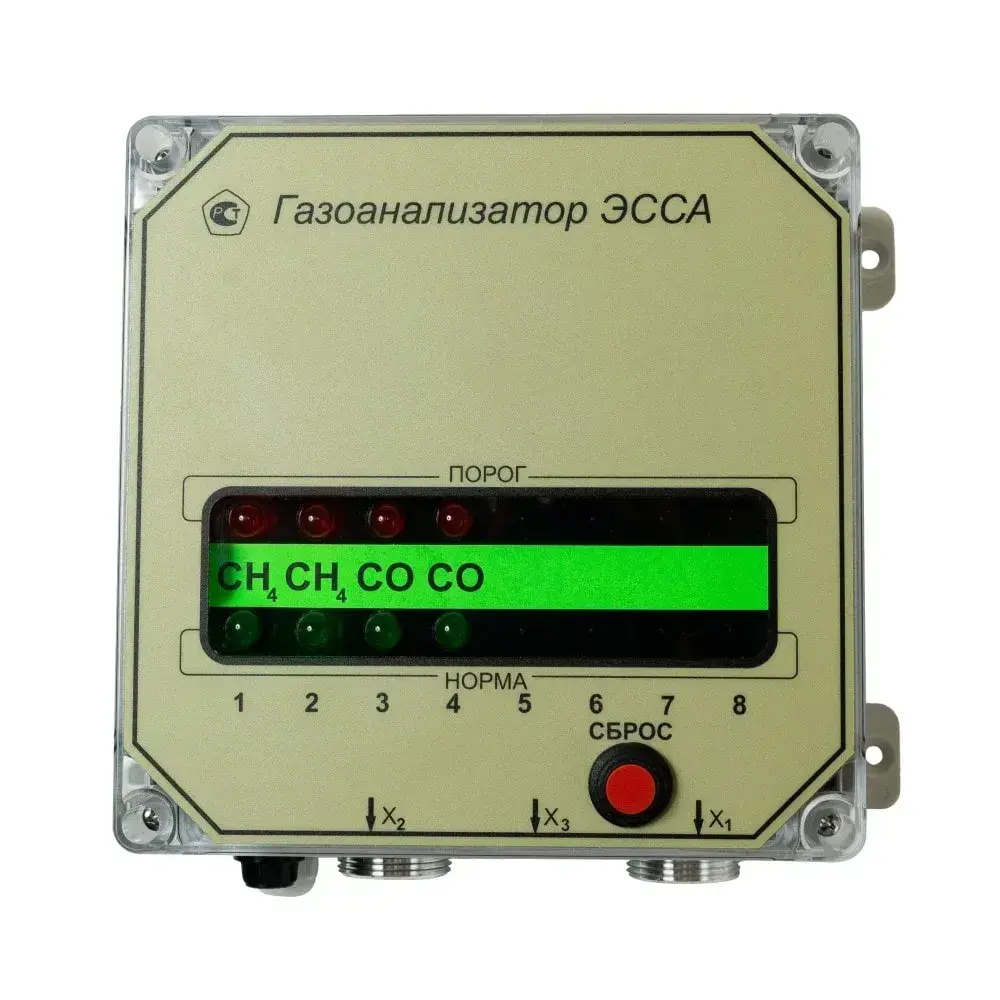

Газоанализаторы ЭССА-СО-СН4/N (где N – 1 или 2) исполнения МБ состоят из блока измерения и сигнализации БИС со встроенным в него электрохимическим датчиком контроля оксида углерода и одного выносного или двух выносных блоков датчиков CH4, которые соединяются с блоком измерения и сигнализации БИС экранированным кабелем КСПЭВГ либо аналогичным с числом жил не менее 3-х.
3. Исполнения БС/(И)/(Р)/(Н) с выносными измерительными преобразователями (ИП):

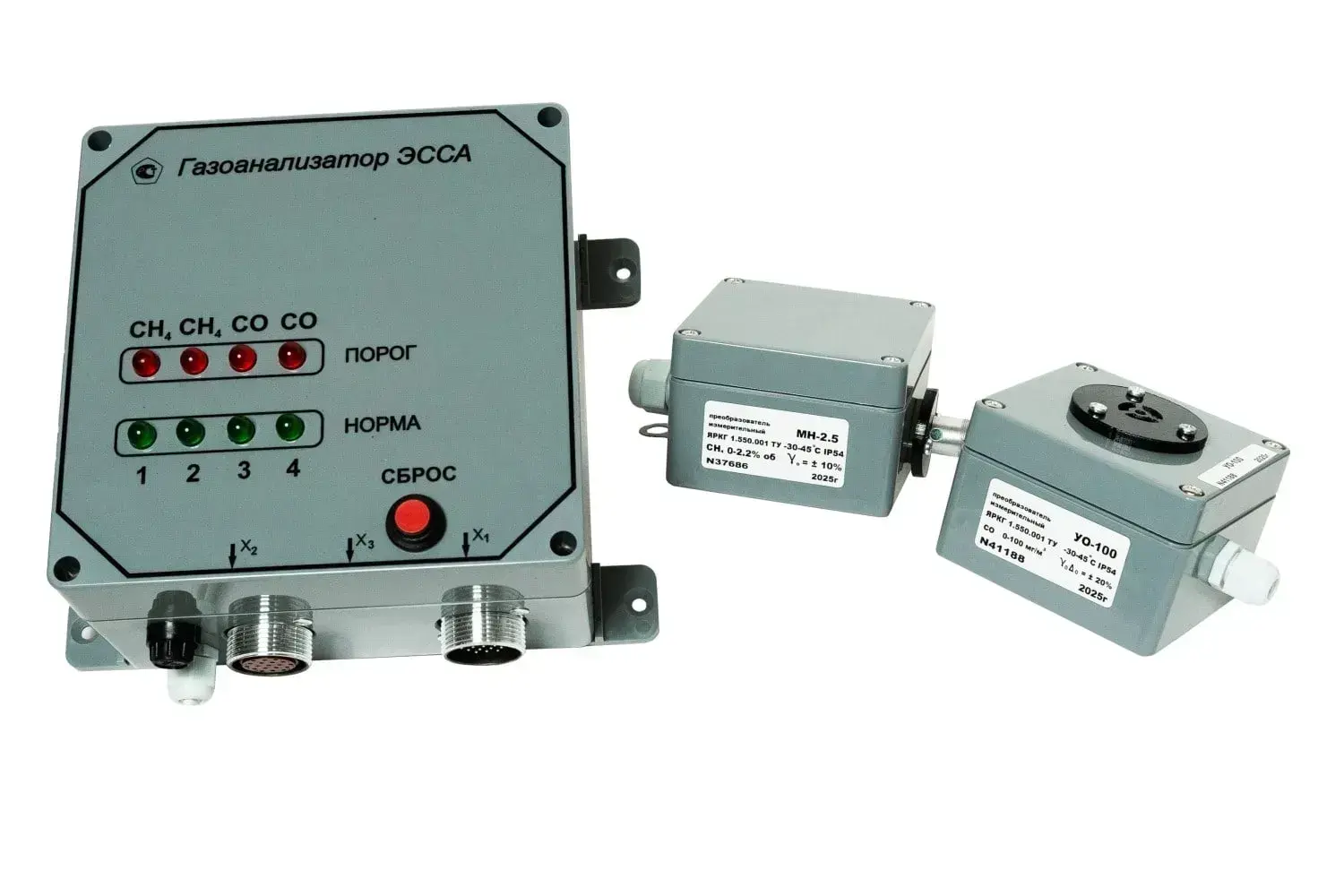

- БС - газоанализаторы ЭССА с блоком сигнализации, состоят из ИП, которые размещаются в контролируемом помещении и блока сигнализации (БС), обеспечивающим электрическое питание выносных датчиков (ИП), световую сигнализацию и выдачу управляющих релейных сигналов на устройства исполнительного назначения. Каждый ИП связан с БС экранированным кабелем КСПЭВГ или аналогичным по характеристикам. Кабель для газоанализаторов ЭССА может поставляться по дополнительному заказу. Общее количество измерительных преобразователей, которые соединяются с блоком сигнализации, составляет от 1 до 16. С БС могут соединяться выносные датчики различного метода измерения и для разных измеряемых газов;

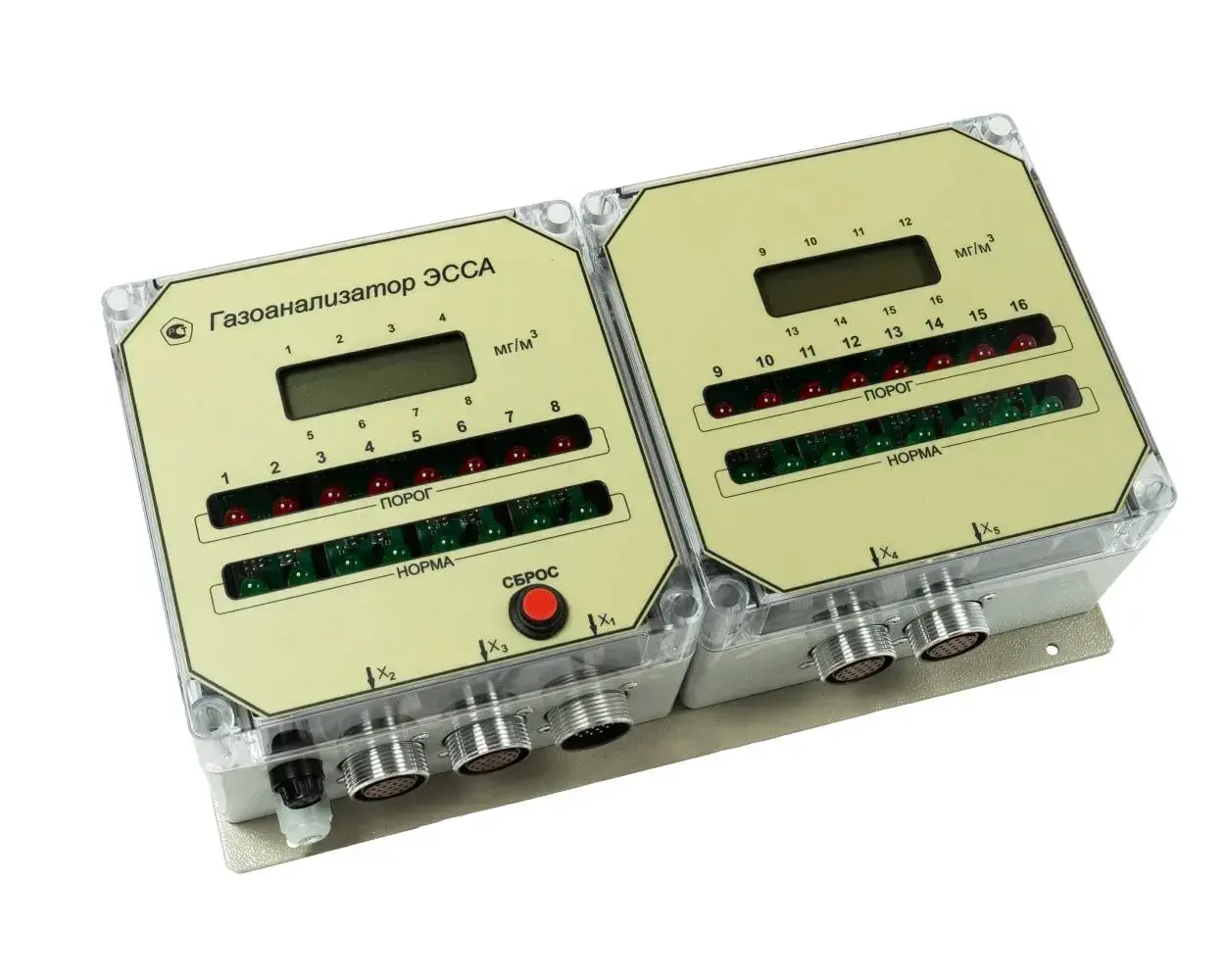

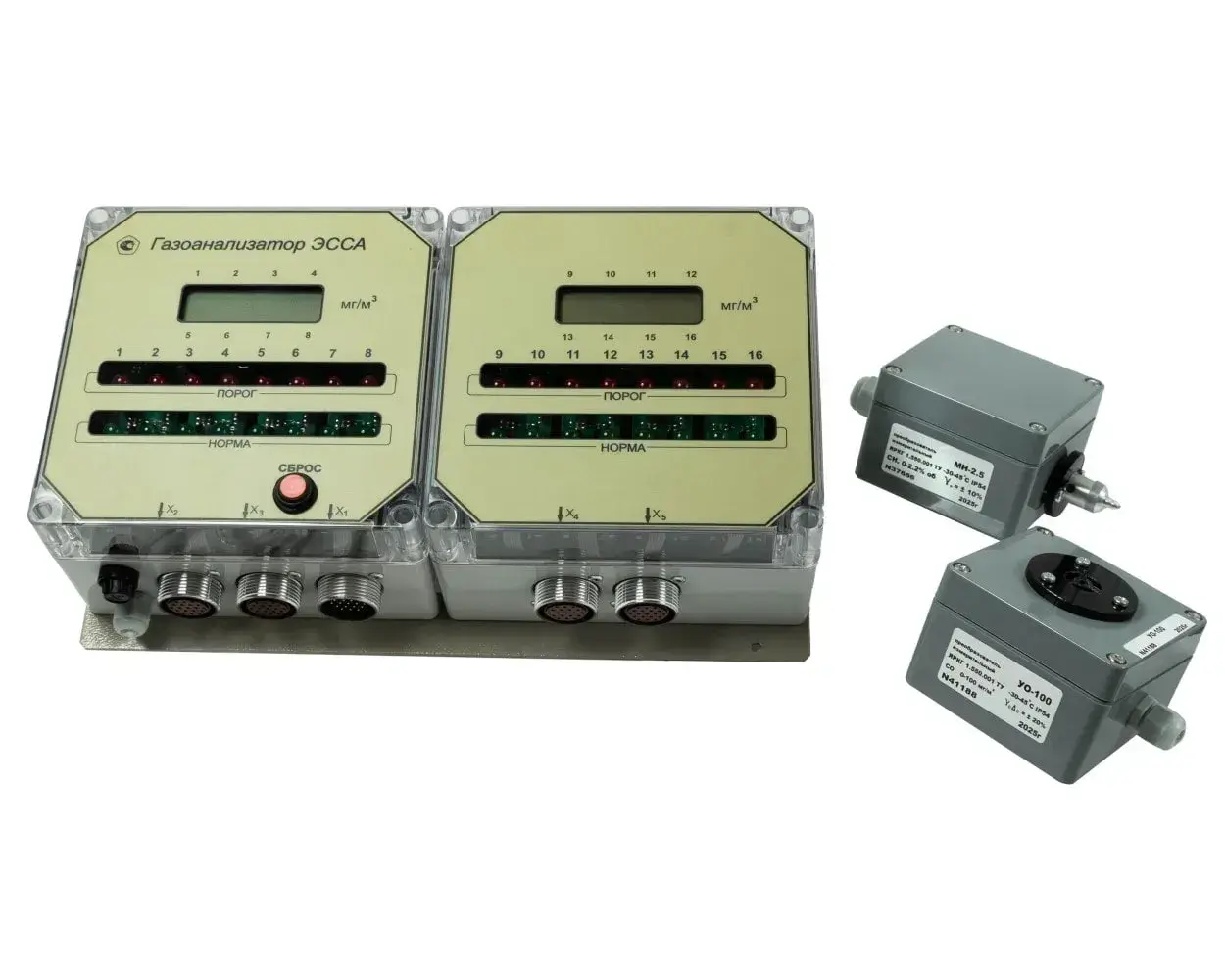

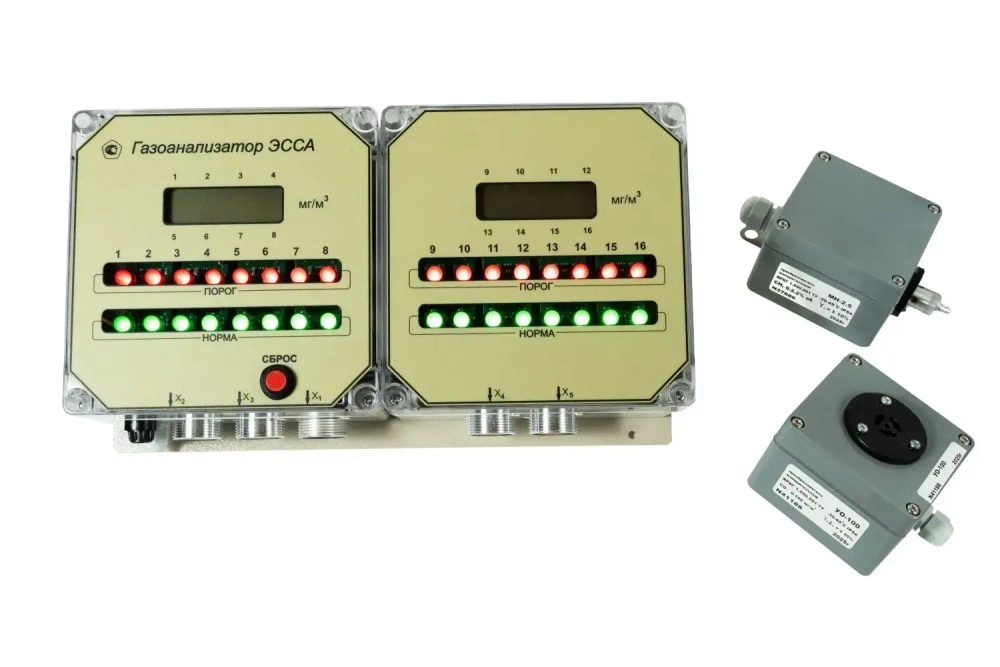

- И - с цифровой индикацией измеряемой концентрации. Газоанализаторы состоят из ИП и БС со встроенным блоком индикации (БИН). БИН поддерживает от 1 до 8 каналов измерения. В газоанализаторах с количеством каналов больше 8ми применяются два блока БИН;
- Р - с цифровой индикацией (экраном) концентрации контролируемых газов и связью с ПК по цифровому каналу RS-485 либо RS-232. Газоанализаторы состоят из ИП, БС со встроенным БИН и блока сопряжения с персональным компьютером (БСК).
Один БСК поддерживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не будет превышать 1000 метров;

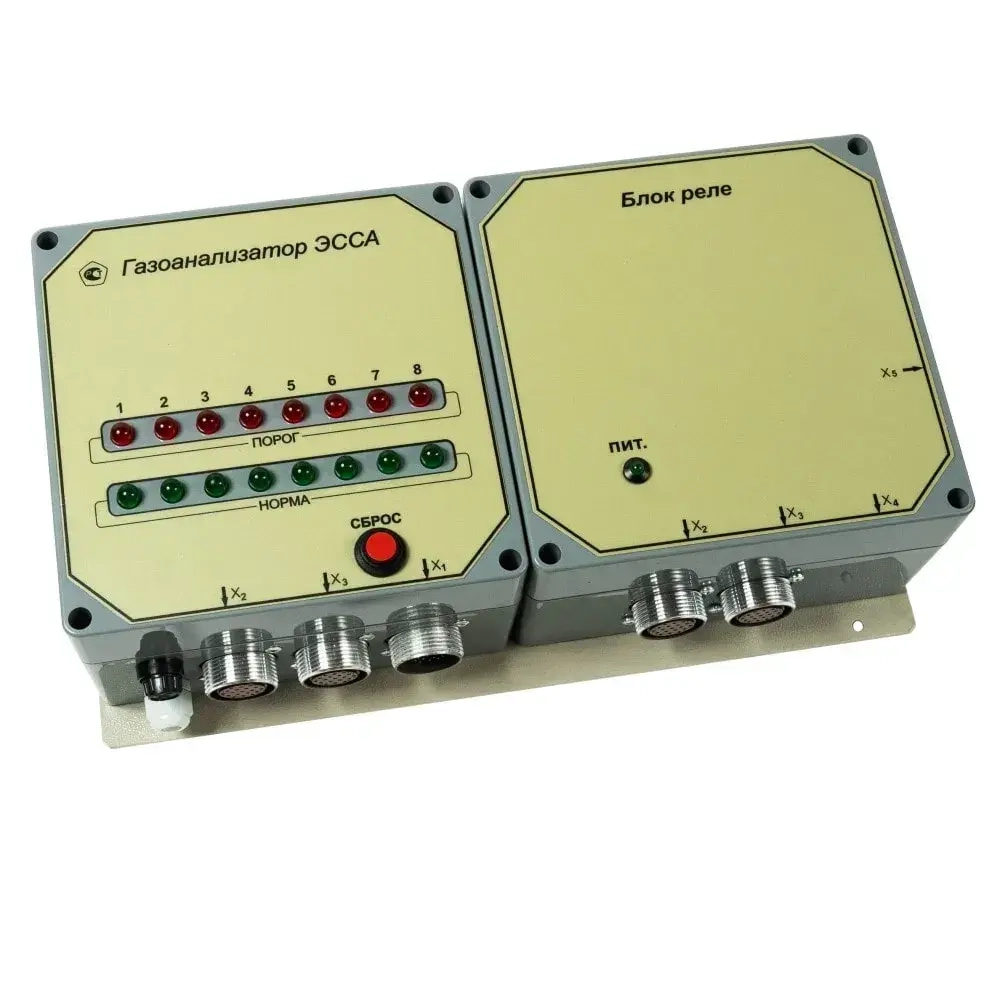

- Н - газоанализаторы с независимым формированием релейных управляющих сигналов для каждого измерительного преобразователя. Газоанализаторы состоят из ИП, БС и блока реле (БР); один БР обеспечивает работу от 1 до 4 каналов измерения.
4. Исполнение РК – газоанализаторы с беспроводной передачей данных радиомодемом в диапазоне частот 433,1 - 434,7 МГц. Газоанализаторы исполнения БС/РК состоят из ИП, блока сигнализации БС и блока отображения информации БОИП, оснащённого приёмным устройством. БОИП поддерживает от 1 до 8 газоанализаторов ЭССА исполнения БС с числом выносных преобразователей до 8ми и до 4ёх газоанализаторов ЭССА исполнения БС с количество выносных датчиков (ИП) от 9 до 16.
Функции газоанализатора:
- индивидуальная для каждого канала измерения (ИП) световая сигнализация при превышении установленных порогов массовых концентраций газов;
- создание общих для всех измерительных каналов выходных сигналов реле при превышении заранее установленных порогов сигнализации измеряемых газов;
- отдельная для каждого ИП световая сигнализация неисправности канала измерения (обрыв или замыкание измерительного кабеля, неисправность измерительного преобразователя) – для исполнения БС;
- создание независимых для каждого ИП управляющих сигналов реле при превышении установленных порогов сигнализации - для исполнения Н;
- измерение массовой концентрации газа с помощью электрохимического датчика (ячейки), установленного в ИП, или термокаталитического сенсора;
- передача полученных значений к переносному блоку регистрации по радиоканалу – для исполнения РК;
- индикация значений массовой концентрации измеряемых компонентов в режиме реального времени для всех каналов – для исполнения И;
- запись по каждому каналу измерения (измерительному преобразователю) фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по цифровому выходу RS-232 для исполнения Р.
Измеряемые газы и диапазоны измерения
| Измеряемый газ | Наименование модификации газоанализатора | Тип ИП | Принцип измерения | Диапазон измерения, мг/м3 | Пределы допускаемой основной погрешности | |
| приведённой (γ0),% | относительной (Δ0), % | |||||
| Оксид углерода (CO) | ЭССА-СО-100 исп. МБ, МБ/РК | - | электрохимический | 0 - 20 | ± 20 | - |
| 20 - 100 | - | ± 20 | ||||
| ЭССА-СО-300 исп. МБ, МБ/РК | - | 0 - 20 | ± 20 | - | ||
| 20 - 300 | - | ± 20 | ||||
| ЭССА-СО-ХХ исп. БС/(И)/(Р)/(Н), БС/РК | УО-100 | 0 - 20 | ± 20 | - | ||
| 20 - 100 | - | ± 20 | ||||
| УО-300 | 0 - 20 | ± 20 | - | |||
| 20 - 300 | - | ± 20 | ||||
| Аммиак (NH3) | ЭССА-NH3-XX/(N) исп. БС/(И)/(Р)/(Н), БС/РК | АМ-100 | электрохимический | 0 - 20 | ± 20 | - |
| 20 - 100 | - | ± 20 | ||||
| АМ-500 | 0 - 20 | ± 20 | - | |||
| 20 - 500 | - | ± 20 | ||||
| Хлор (Cl2) | ЭССА-Cl2-5 исп. МБ, МБ/РК | - | электрохимический | 0 - 1 | ± 20 | - |
| 1 - 5 | - | ± 20 | ||||
| ЭССА-Cl2-25 исп. МБ, МБ/РК | - | 0 - 1 | ± 20 | - | ||
| 1 - 25 | - | ± 20 | ||||
| ЭССА-Cl2-50 исп. МБ, МБ/РК | - | 0 - 5 | ± 20 | - | ||
| 5 - 50 | - | ± 20 | ||||
| ЭССА-Cl2-ХХ исп. БС/(И)/(Р)/(Н), БС/РК | ХЛ-5 | 0 - 1 | ± 20 | - | ||
| 1 - 5 | - | ± 20 | ||||
| ХЛ-25 | 0 - 1 | ± 20 | - | |||
| 1 - 25 | - | ± 20 | ||||
| ХЛ-50 | 0 - 5 | ± 20 | - | |||
| 5 - 50 | - | ± 20 | ||||
| Сероводород (H2S) | ЭССА-H2S исп. МБ, МБ/РК | - | электрохимический | 0 - 10 | ± 20 | - |
| 10 - 30 | - | ± 20 | ||||
| ЭССА-H2S исп. БС/(И)/(Р)/(Н), БС/РК | СВ-30 | 0 - 10 | ± 20 | - | ||
| 10 - 30 | - | ± 20 | ||||
| Диоксид серы (SO2) | ЭССА-SO2 исп. МБ, МБ/РК | - | электрохимический | 0 - 10 | ± 20 | - |
| 10 - 30 | - | ± 20 | ||||
| ЭССА-SO2 исп. БС/(И)/(Р)/(Н), БС/РК | СД-30 | 0 - 10 | ± 20 | - | ||
| 10 - 30 | - | ± 20 | ||||
| Озон (О3) | ЭССА-О3 исп. МБ, МБ/РК | - | электрохимический | 0 - 0,1 | ± 20 | - |
| 0,1 - 1 | - | ± 20 | ||||
| ЭССА-О3 исп. БС/(И)/(Р)/(Н), БС/РК | ОЗ-1 | 0 - 0,1 | ± 20 | - | ||
| 0,1 - 1 | - | ± 20 | ||||
| Диоксид азота (NO2) | ЭССА-NO2 исп. МБ, МБ/РК | - | электрохимический | 0 - 2 | ± 20 | - |
| 2 - 10 | - | ± 20 | ||||
| ЭССА-NO2 исп. БС/(И)/(Р)/(Н), БС/РК | АД-10 | 0 - 2 | ± 20 | - | ||
| 2 - 10 | - | ± 20 | ||||
| Оксид азота (NO) | ЭССА-NO исп. МБ, МБ/РК | - | электрохимический | 0 - 3 | ± 20 | - |
| 3 - 30 | - | ± 20 | ||||
| ЭССА-NO исп. БС/(И)/(Р)/(Н), БС/РК | АО-30 | 0 - 3 | ± 20 | - | ||
| 3 - 30 | - | ± 20 | ||||
| Кислород (О2) | ЭССА-О2 исп. МБ, МБ/РК | - | электрохимический | (0 - 30) % об. | ± 2,5 | - |
| ЭССА-О2 исп. БС/(И)/(Р)/(Н), БС/РК | КС-30 | (0 - 30) % об. | ± 2,5 | - | ||
| Метан (другие горючие газы, СН4, Ex) | ЭССА-СО/СН4 исп. МБ, МБ/РК | МН-2,5 | электрохимический (СО), термокаталитический (СН4) | (0 - 2,2) % об. СН4 | ± 10 | - |
| ЭССА-СН4 исп. БС/(И)/(Р)/(Н), РК | (0 - 0,85) % об. C3H8 | |||||
Примечания:
- ХХ – верхняя граница диапазона измерений, определяется типом ИП;
- N – число ИП для исполнения БС.
Стандартные (заводские) значения порогов сигнализации
| Измеряемый газ | Диапазон измерения, мг/м3 | Порог 1, мг/м3 | Порог 2, мг/м3 | Порог 3 *, мг/м3 |
| Оксид углерода | 0 - 100 | 20 | 100 | - |
| 0 - 300 | 20 | 200 | - | |
| Аммиак | 0 - 100 | 20 | 60 | - |
| 0 - 500 | 20 | 60 | 500 | |
| Хлор | 0 - 5 | 1 | 4 | - |
| 0 - 25 | 1 | 20 | - | |
| 0 - 50 | 25 | 40 | - | |
| Сероводород | 0 - 30 | 10 | 25 | - |
| Диоксид серы | 0 - 30 | 10 | 25 | - |
| Озон | 0 - 1 | 0,1 | 0,3 | - |
| Диоксид азота | 0 - 2 | 2 | 8 | - |
| Оксид азота | 0 - 30 | 3 | 10 | - |
| Кислород | (0 - 30) % об. | 19 % об. | 23 % об. | - |
| Метан (горючие компоненты) | (0 - 2,5) % об. ((0 - 50) % НКПР) | 0,5 % об. (10 % НКПР) | 1 % об. (20 % НКПР) | - |
