ГСМ-05 газосигнализатор одноканальный взрывозащищённый стационарный

Представляет собой одноканальную газоаналитическую систему по непрерывному контролю довзрывоопасных концентраций (ДВК) горючих веществ, паров ЛВЖ, всестороннему мониторингу концентраций нефтепродуктов, а также их опасных смесей в воздухе рабочей зоны.

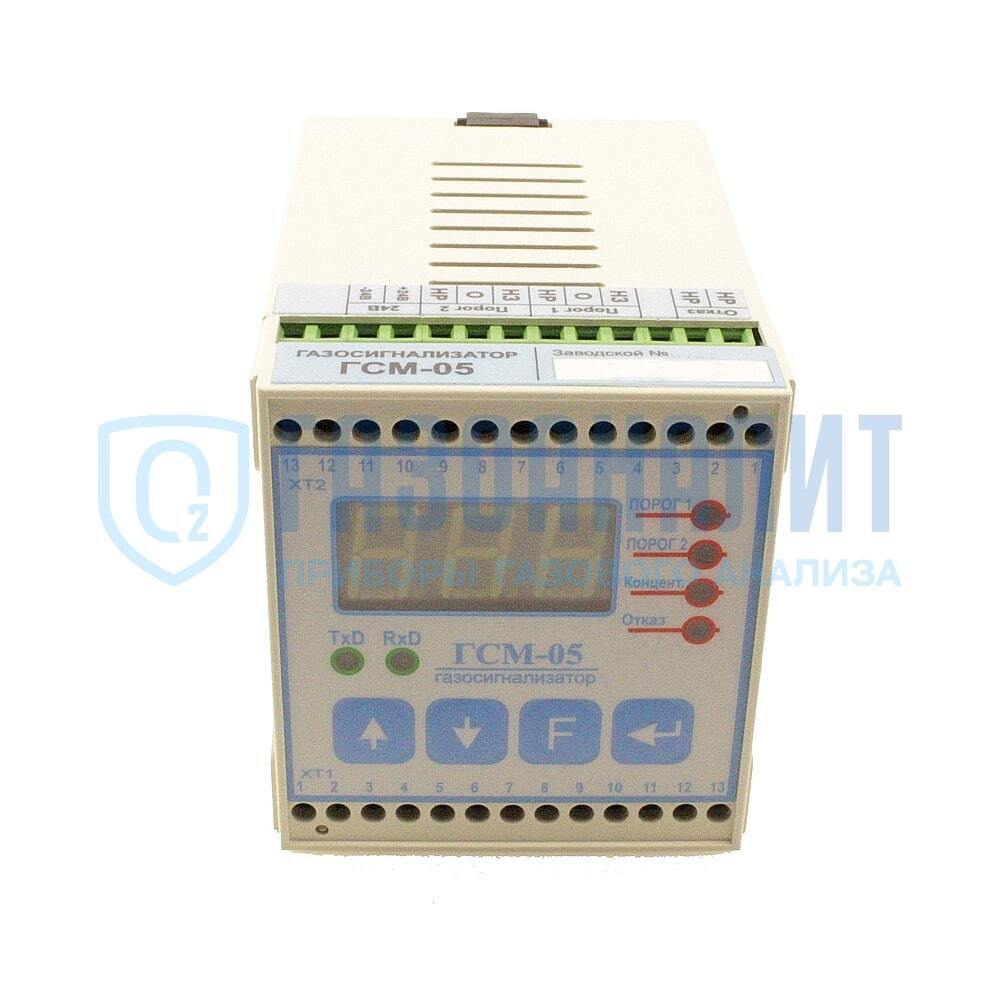

Имеет функцию цифровой индикации показаний текущих значений загазованности и порогов 1, 2 спереди на лицевой панели, а также имеет встроенную клавиатуру для задания режимов измерений, калибровки и поверки. Газоанализатор серии ГСМ-05 удобен для построения "локальных" газоаналитических систем по контролю загазованности на объектах, где отсутствуют развитые системы АСУ ТП и необходима текущая индикация контролируемых параметров горючих веществ.

Стационарные взрывозащищённые газосигнализаторы серии ГСМ-05 внесены в государственный реестр средств измерений Российской Федерации и поставляются Заказчикам строго со свежей государственной поверкой. Поверка осуществляется 1 раз в год.

Основные функции

- точечные измерения и контроль загазованности горючими газами на расстоянии до 1000 м (при сопротивлении каждой жилы не более 10 Ом);
- световая сигнализация при достижении предельных концентраций совокупности (суммы) компонентов от 0 до 100 % НКПР;
- формирование двух порогов срабатывания сигнализации (Порог 1, Порог 2), значения которых задаются программным методом;
- отключение питания выносного датчика при достижении предельной концентрации загазованности горючими газами во избежание выхода из строя (продление срока службы сенсора);
- выдача пропорционального концентрации аналогового сигнала (4 - 20) мА и цифровой информации по интерфейсу RS-485 с протоколом Modbus RTU;
- наличие встроенных и внешних портативных средств калибровки и диагностики, обеспечивающих повышенную комфортность внедрения на объекте.

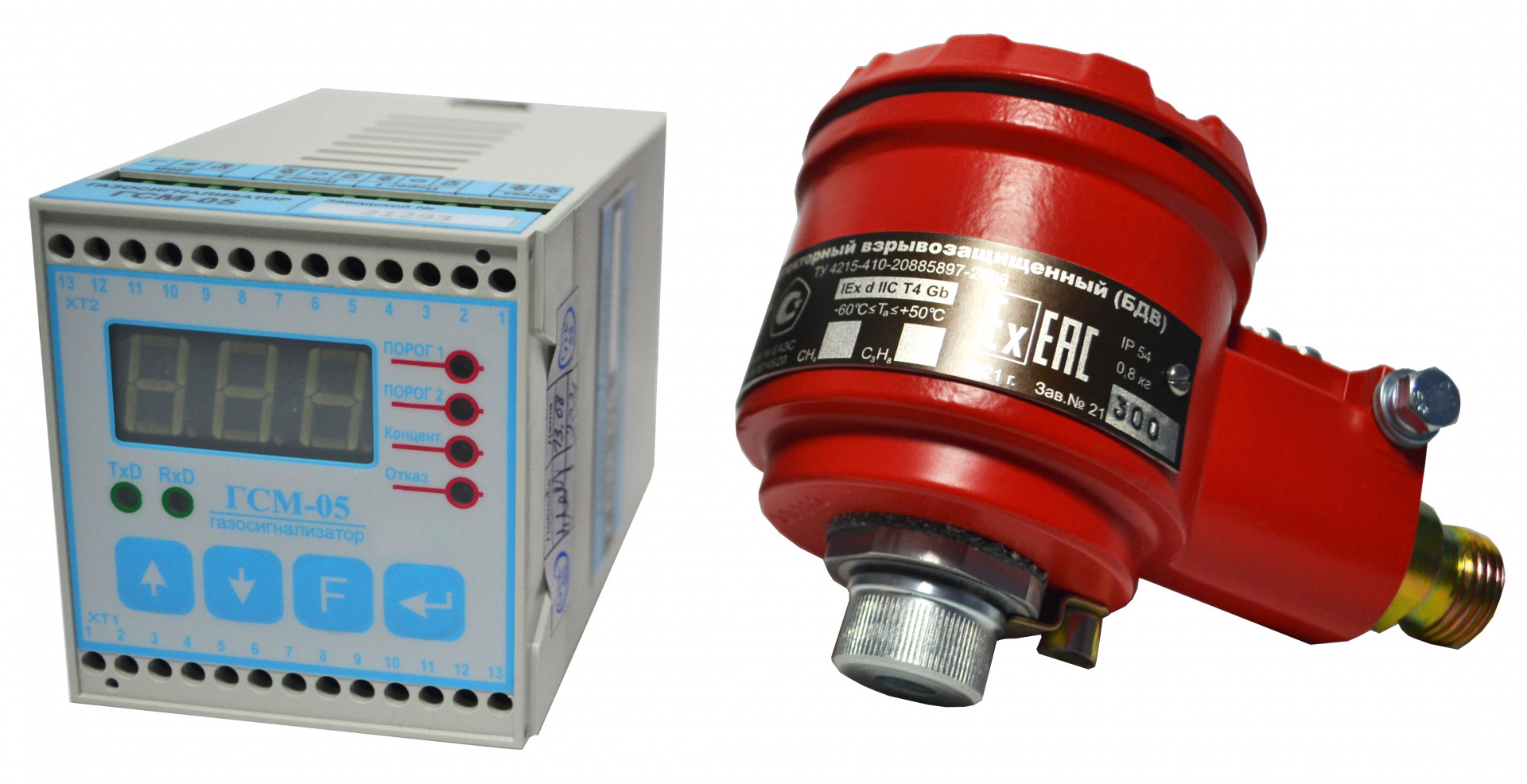

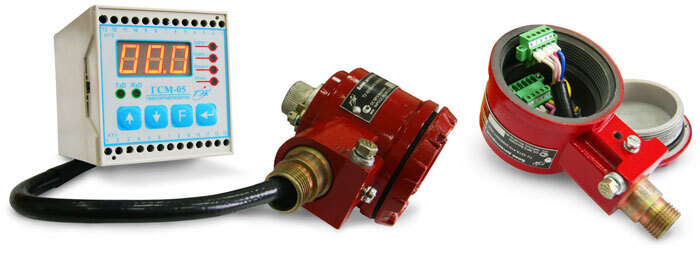

Стационарный взрывозащищённый газосигнализатор ГСМ-05 является автоматическим газоаналитическим прибором, состоящим из вторичного прибора, то есть блока сигнализатора (БС), и выносного взрывозащищённого датчика - блока детекторного.

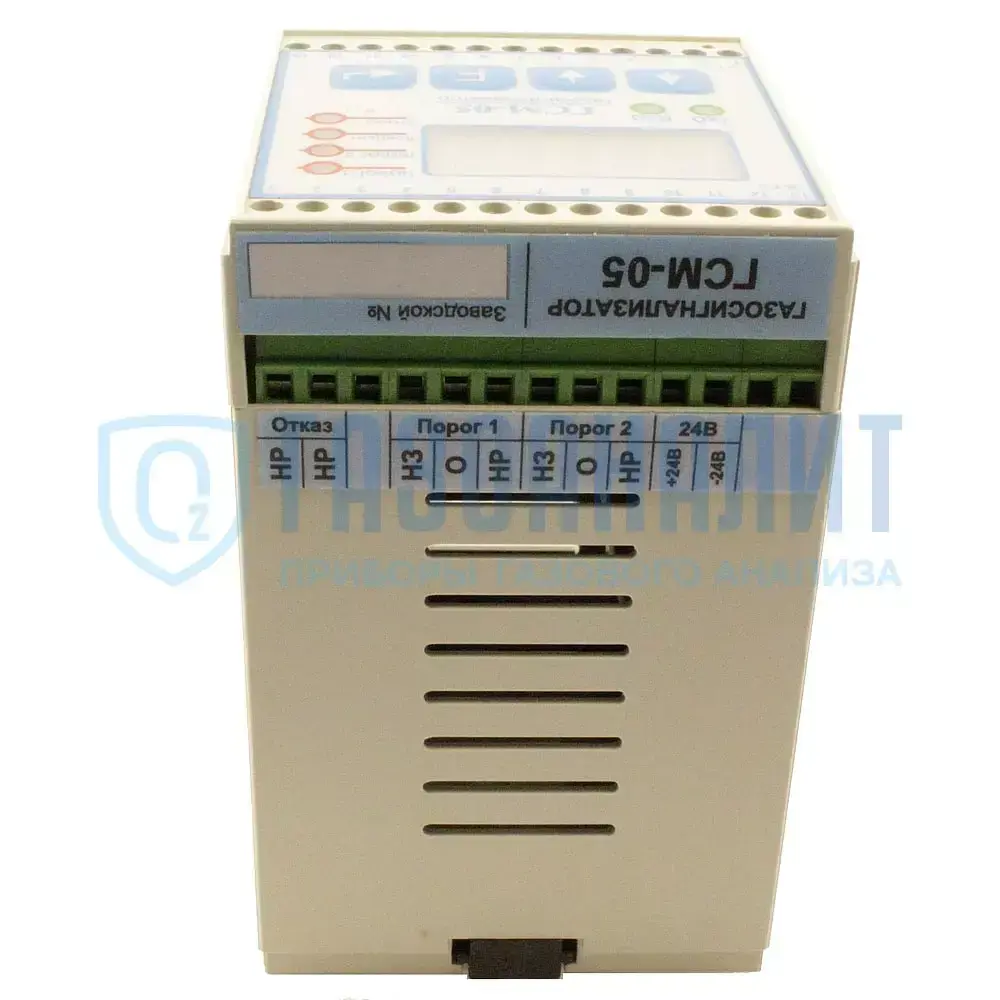

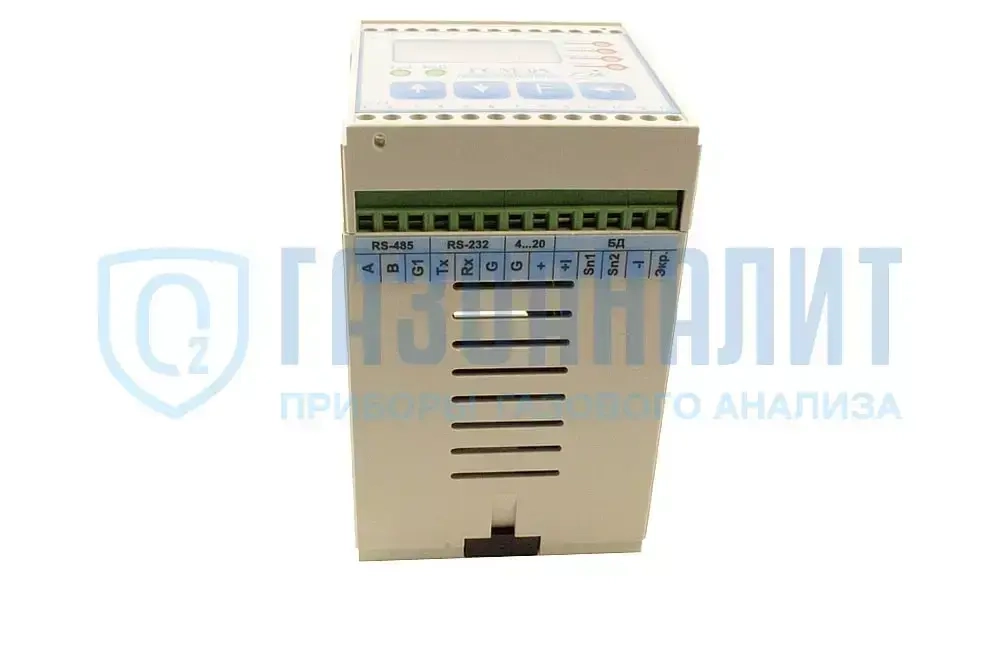

Блок сигнализатора БС выполнен во невзрывозащищённом (общепромышленном) исполнении и устанавливается в операторской за пределами взрывоопасной зоны.

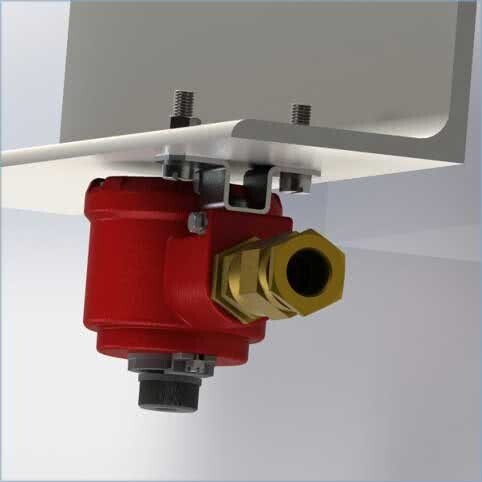

Блок детекторный (выносной датчик) используется во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1ExdIICT4:
- 1 - знак уровня взрывозащиты (взрывобезопасное);
- Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищённое электрооборудование;
- d - взрывонепроницаемая оболочка;
- IIC - знак подгруппы электрооборудования;
- Т4 - знак температурного класса электрооборудования.

Преимущества и достоинства газоанализатора в сборе с датчиками

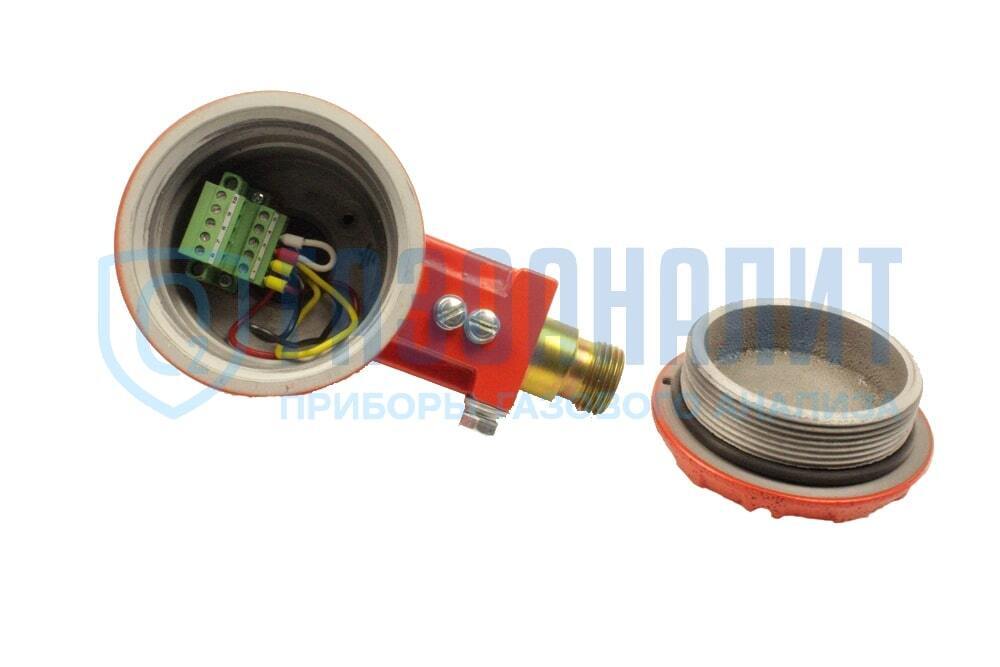

- взрывозащищённая оболочка с удобным боксом подключения, не требующая пайки для прибора с датчиком БДВ;
- высокая устойчивость к электромагнитным помехам;
- гарантийный срок эксплуатации 5 лет (кроме чувствительного элемента);
- аналоговый выход (4-20) мА, релейные выходные сигналы, цифровой интерфейс RS-485 всегда имеется в базовой комплектации;
- мгновенная реакция на присутствие горючего компонента;
- низкая температурная погрешность;
- применение в условиях повышенного водяного пара;
- режим теста аналогового выхода и реле;
- широкий диапазон напряжения питания (85-264) В AC;
- уверенная работа при просадках и скачках напряжения.

Исполнения выносных датчиков в зависимости от модификации газосигнализатора
Сравнивая датчики АПИ5 и БДВ можно выделить некоторые преимущества прибора ГСМ-05 в комплекте с БДВ:
- значительно увеличен ресурс работы чувствительного элемента (сенсора);
- увеличен интервал технического обслуживания (ТО);
- наличие удобного клеммника для подключения кабеля;
- конструктивно совместим по местам установки с датчиком АПИ 5.132.039.

Пример марки соединительного кабеля БД с БС - РПШЭ 5×1,5 или любой другой пятижильный кабель с аналогичными техническими характеристиками, наружным диаметром не менее 8,0 и не более 12,5 мм и сопротивлением каждой жилы не более 10 Ом при длине, равной расстоянию от БД до БС и БП. Возможно применение любых пяти медных проводов с наружным диаметром с изоляцией не менее 2,0 и не более 3,0 мм.

Максимальная длина линии связи - расстояние от блока сигнализатора до блока детекторного ограничивается сопротивлением жил кабеля и не должно превышать значение сопротивления каждой жилы или провода равное 10 Ом.

Структура, форма и пример заказа сигнализатора ГСМ-05

Пример обозначения прибора ГСМ-05 при составлении заказа:

- ГСМ-05-01-3/2/А-0-0-3 ТУ 4215-410-20885897-2006;

- ГСМ-05-01-5/2/А-0-0-3 ТУ 4215-410-20885897-2006;

- ГСМ-05-01-5/2/А-0-4-3 (ОФТ.20.410.00.00).

Перечень горючих веществ, измеряемых газоанализатором Примечания:
1) горючие вещества 47, 73-77, 80, 85-87, 89, 97, 100, 102-130 сигнализируются только сигнализаторами с принудительной подачей смеси;
2) при применении сигнализаторов для контроля паров этилированных бензинов необходимо блок детекторный защитить от веществ, являющихся ядами для термохимических блоков детекторных. Защиту блоков детекторных осуществляет потребитель;
3) в случае проведения работ по расширению области применения сигнализаторов перечень веществ, указанных в приложении, может быть дополнен в соответствии с маркировкой по взрывозащите.

Сертификаты и разрешительная документация

У взрывозащищённого сигнализатора ГСМ-05 имеются свидетельство (сертификат) об утверждении типа средств измерений РФ, сертификат о признании утверждения типа средства измерения (Республика Казахстан), сертификат соответствия ТР ТС 012/2011. Указанная документация высылается дополнительно по запросу нашего Заказчика.
