ГСО-Р1 (КБРЕ.413311.006 ТУ) без выносного индикатора ГСО-Р1И представляет собой одноканальный (на 1ин газ) стационарный, моноблочный, взрывозащищённый газоанализатор оптического абсорбционного принципа действия с диффузионным пробоотбором.

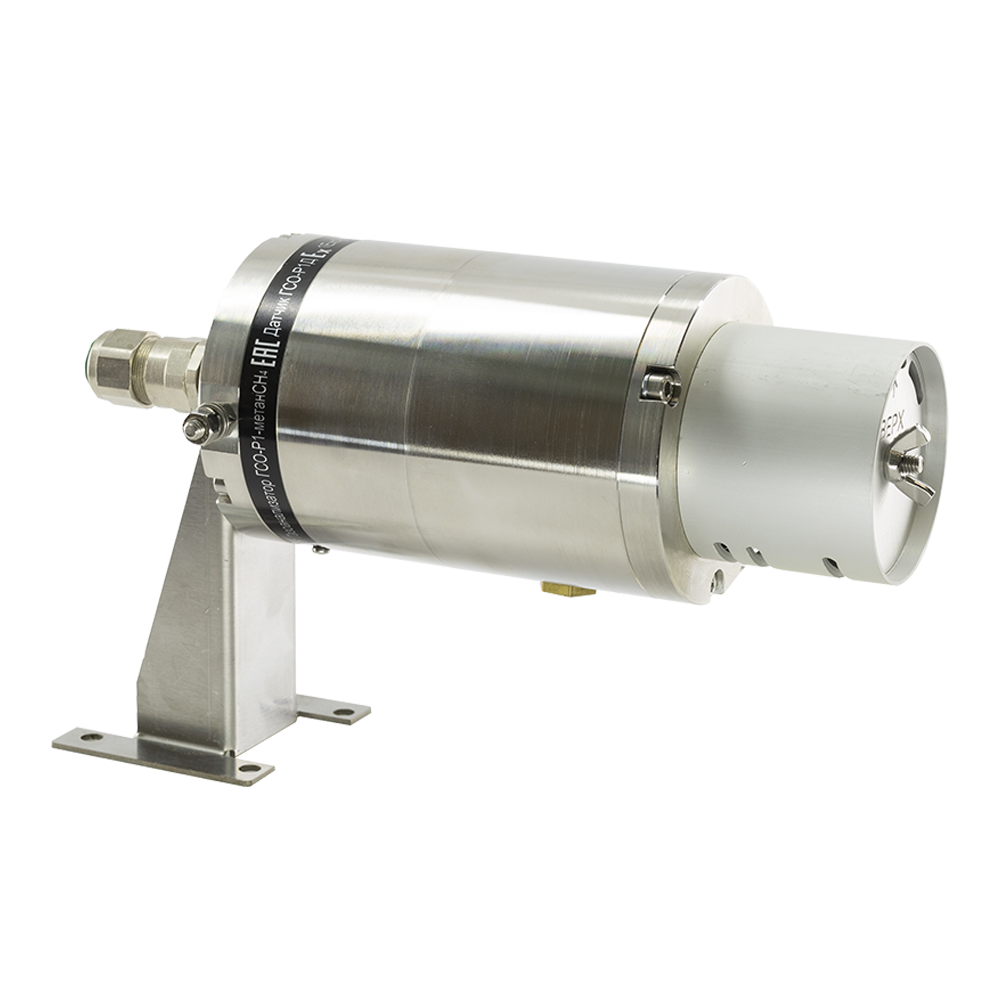

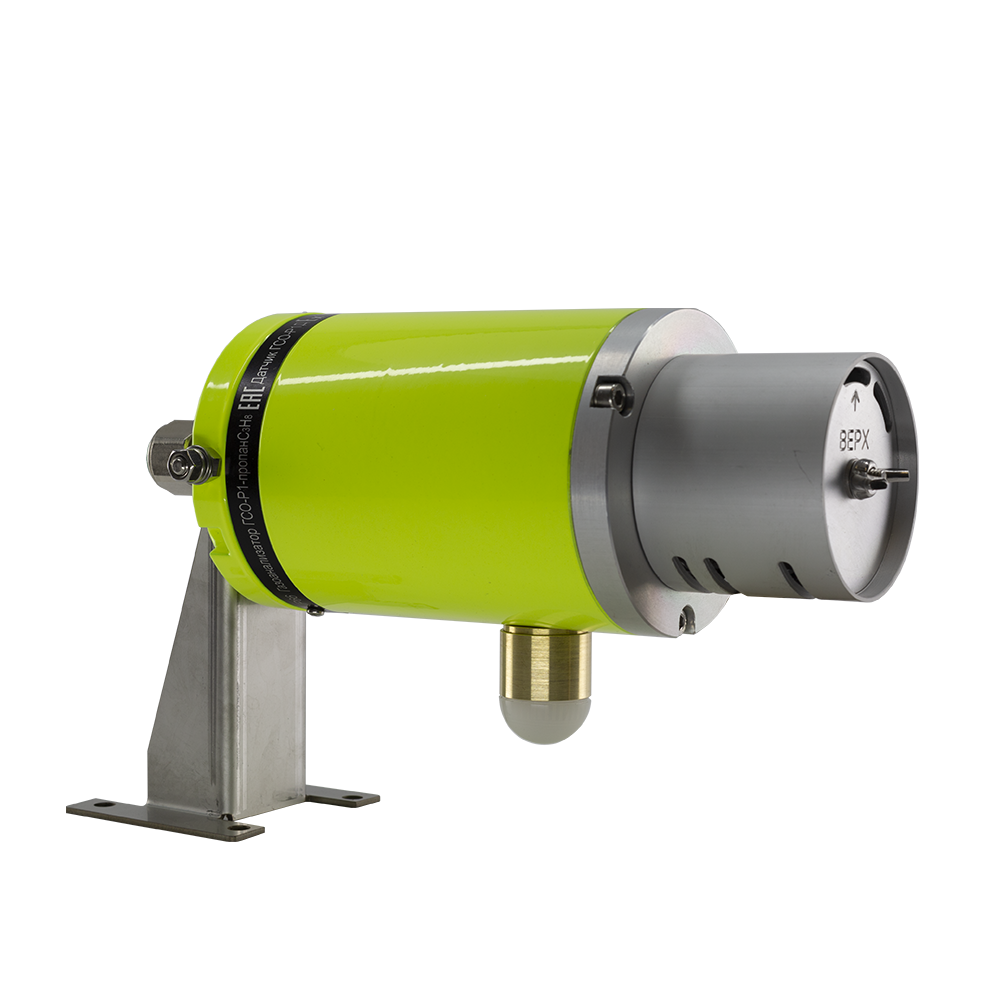

Серийно изготавливаемый газоанализатор ГСО-Р1 имеет конфигурацию датчика ГСО-Р1Д на соответствующий газ, который выпускается в металлическом корпусе (нержавеющая сталь или алюминий).
Газоанализатор не отравляется повышенными концентрациями контролируемых и сопутствующих, а также агрессивных газов.
Датчик ГСО-Р1Д может работать в бескислородной среде, в экстремальных климатических условиях, в агрессивной газовоздушной среде, во взрывоопасных зонах помещений и наружных установок.
Газоанализатор может работать самостоятельно, а также в составе газоаналитических систем серии МГСО или с подключением к блоку управления и сигнализации Терминал-А, а также другими информационно-измерительными устройствами.
ГСО-Р (старое исполнение) - снят с производства и заменён на современную модель газоанализатора ГСО-Р1 без индикатора ГСО-Р1И и газоанализатора ГСО-Р1 с индикатором ГСО-Р1И.
Завод-изготовитель гарантирует соответствие газоанализатора требованиям технического регламента ТР ТС 012, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) и ГОСТ Р МЭК 61508-1-2012, внесён в Госреестр средств измерений и отгружается с первичной государственной поверкой.
Обозначение газоанализатора при заказе:
ГСО-Р1-ХХХ КБРЕ.413311.006 ТУ без индикатора ГСО-Р1И,где XXХ – химическая формула или наименование определяемого компонента из таблицы «Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности».
Пример заказа: ГСО-Р1-С6Н6 КБРЕ.413311.006 ТУ без индикатора ГСО-Р1И.
На корпусе датчика ГСО-Р1Д устанавливается индикаторный светодиод (фонарь), цвет которого отображает состояние датчика: зелёный – норма; жёлтый – неисправность или неправильное подключение; красный – тревога (мигание – превышен первый порог загазованности, непрерывное свечение - превышен второй порог).
Область применения
- установки по переработке и хранению нефти и газа;- нефтеперерабатывающие и газоперерабатывающие заводы;
- топливно-наливные терминалы;
- буровые и добывающие нефтяные и газовые платформы;
- авиационные ангары;
- АЗС, АГЗС и другие заправочные станции;
- химические производства;
- газопроводы и нефтепроводы;
- газо- и нефтеперерабатывающие терминалы / станции;
- тепловые электростанции, работающие на мазуте, природном и попутном нефтяном газе.
Диапазоны измеряемых газов и пределы допускаемых значений основной абсолютной погрешности
| Измеряемый компонент | Диапазон измерений содержания контролируемого вещества | Пределы допускаемой основной погрешности | ||
| % НКПР | объёмной доли, % | абсолютной | относительной,% | |
| метан (СН4) | от 0 до 50 Св. 50 до 100 | От 0 до 2,2 Св. 2,2 до 4,4 | ± 5 % НКПР - | - ± 10 |
| этан (C2H6) | от 0 до 50 Св. 50 до 100 | От 0 до 1,25 Св. 1,25 до 2,5 | ± 5 % НКПР - | - ± 10 |
| пропан (С3Н8) | от 0 до 50 Св. 50 до 100 | От 0 до 0,85 Св. 0,85 до 1,7 | ± 5 % НКПР - | - ± 10 |
| н-бутан (С4Н10) | от 0 до 50 Св. 50 до 100 | От 0 до 0,7 Св. 0,7 до 1,4 | ± 5 % НКПР - | - ± 10 |
| изобутан (i-C4H10) | от 0 до 50 Св. 50 до 100 | От 0 до 0,65 Св. 0,65 до 1,3 | ± 5 % НКПР - | - ± 10 |
| н-пентан (С5Н12) | от 0 до 50 Св. 50 до 100 | От 0 до 0,7 Св. 0,7 до 1,4 | ± 5 % НКПР - | - ± 10 |
| н-гексан (С6Н14) | От 0 до 50 Св. 50 до 100 | От 0 до 0,5 Св. 0,5 до 1,0 | ± 5 % НКПР - | - ± 10 |
| гептан (C7H16) | от 0 до 50 | от 0 до 0,55 | ± 5 % НКПР | - |
| н-октан (C8H18) | от 0 до 50 | от 0 до 0,4 | ± 5 % НКПР | - |
| нонан (C9H20) | от 0 до 50 | от 0 до 0,35 | ± 5 % НКПР | - |
| декан (C10H22) | от 0 до 50 | От 0 до 0,35 | ± 5 % НКПР | - |
| этилен (C2H4) | от 0 до 50 Св. 50 до 100 | от 0 до 1,15 Св. 1,15 до 2,3 | ± 5 % НКПР - | - ± 10 |
| пропилен (C3H6) | от 0 до 50 Св. 50 до 100 | от 0 до 1,0 Св. 1,0 до 2,0 | ± 5 % НКПР - | - ± 10 |
| этиленоксид (CH2CH2O) | от 0 до 50 Св. 50 до 100 | от 0 до 1,3 Св. 1,3 до 2,6 | ± 5 % НКПР - | - ± 10 |
| бензол (C6H6) | от 0 до 50 Св. 50 до 100 | от 0 до 0,6 Св. 0,6 до 1,2 | ± 5 % НКПР - | - ± 10 |
| стирол (C8H8) | от 0 до 50 | от 0 до 0,55 | ± 5 % НКПР | - |
| толуол (C6H5CH3) | от 0 до 50 | от 0 до 0,55 | ± 5 % НКПР | - |
| метанол (CH3OH) | от 0 до 50 | от 0 до 2,75 | ± 5 % НКПР | - |
| этанол (C2H5OH) | от 0 до 50 | от 0 до 1,55 | ± 5 % НКПР | - |
| ацетон ((CH3)2CO) | от 0 до 50 | от 0 до 1,25 | ± 5 % НКПР | - |
| этилацетат (CH3COOC2H5) | от 0 до 50 | от 0 до 1,1 | ± 5 % НКПР | - |
| метилтретбутило- вый эфир (С5Н12О) | от 0 до 50 | от 0 до 0,8 | ± 5 % НКПР | - |
| пары нефтепродуктов * | от 0 до 50 | - | ± 5 % НКПР | - |
| диоксид углерода (CO2) ** | - | от 0 до 5 | ± (0,02 + 0,08*Cвх) % об.д. | - |
