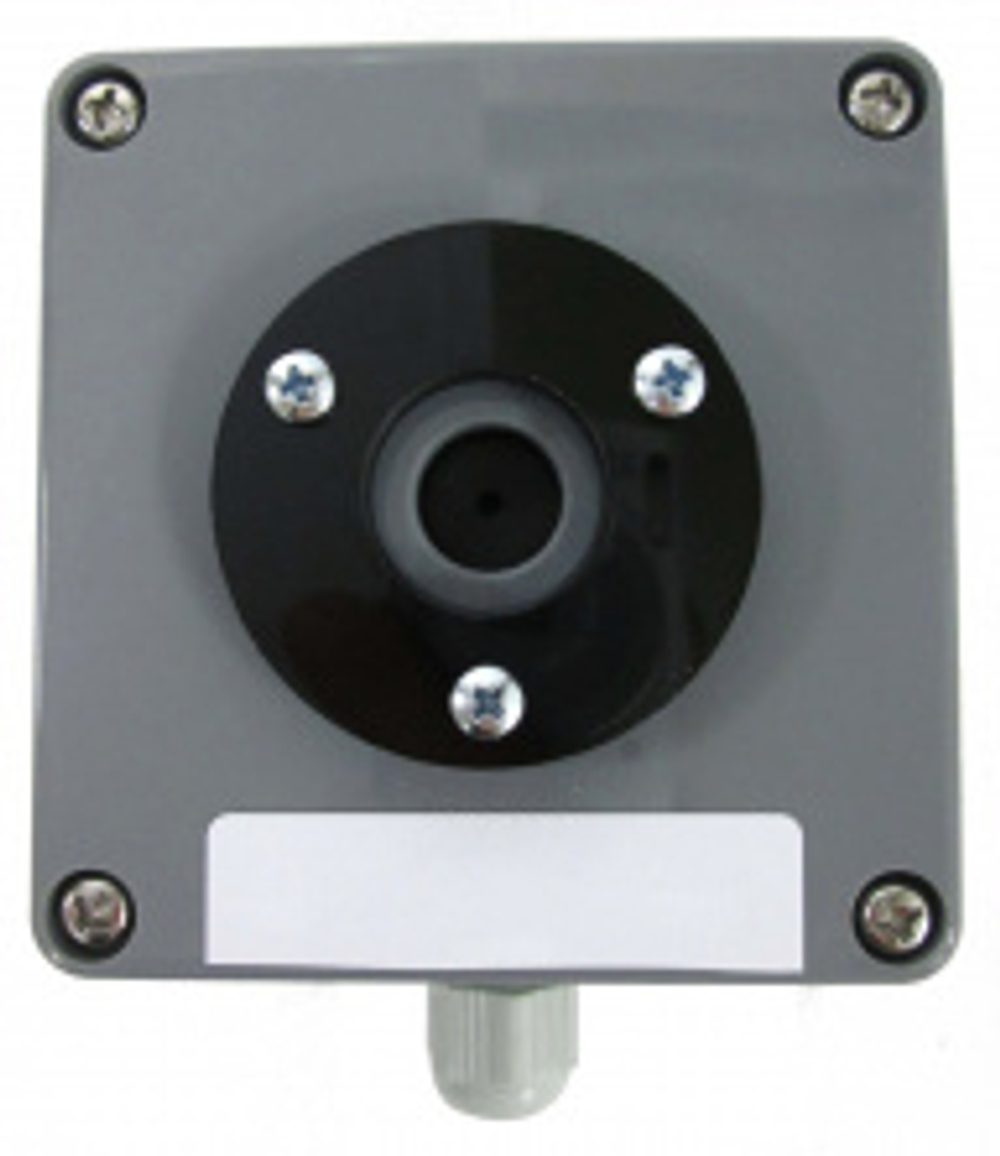

ХЛ-5, ХЛ-25, ХЛ-50 преобразователь измерительный (датчик) хлора электрохимический для ЭССА-Cl2

Серийно производимый измерительный преобразователь (ИП) электрохимический ХЛ-5 с чертёжным номером ЯРКГ2.840.001-6, ХЛ-25, ХЛ-50 с чертежом ЯРКГ2.840.001-7 предназначен для преобразования величины массовой концентрации токсичного хлора в величину электрического сигнала постоянного тока, прямо пропорциональную содержанию Cl₂ в смеси газо-воздушной среды анализируемой рабочей области.

Завод-производитель гарантирует соответствие измерительных преобразователей хлора серии ХЛ-5, ХЛ-25, ХЛ-50 требованиям ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 при полном соблюдении конечным пользователем условий транспортирования, хранения и рабочей эксплуатации.

Допускается проведение государственной поверки отдельных измерительных преобразователей хлора ХЛ5, ХЛ25, ХЛ50 (согласно методики поверки) из состава стационарных газоанализаторов ЭССА-Cl2, внесённых в Государственный реестр средств измерений РФ.

ИП электрохимического типа ХЛ-5 ЯРКГ2.840.001-6, ХЛ-25, ХЛ-50 ЯРКГ2.840.001-7 являются измерительным элементом стационарного газоанализатора хлора ЭССА-Cl2/N (исп. БС/(Н)/(Р)).

Область применения

Измерительный преобразователь хлора модификаций ХЛ-5 ЯРКГ.2.840.001-6, ХЛ-25, ХЛ-50 ЯРКГ.2.840.001-7 необходим при оперативной замене выносного электрохимического блока датчика на Cl₂ в следующих случаях:
- горит светодиод «НС» измерительного канала Cl₂ на вторичном блоке сигнализации (БС);
- при калибровке исследуемого канала хлора стационарного газоанализатора не выставляются необходимые значения аналогового выходного тока (4 - 20 мА).

Габариты и установочные размеры

1 - винты крепления съёмной крышки корпуса; 2 - съёмная крышка корпуса; 3 - монтажная плата; 4 - клеммная колодка для подключения измерительного кабеля; 5 - резистор установки «нуля»; 6 - резистор установки чувствительности; 7 - отверстие диаметром 4,5 мм для крепления блока; 8 - электрохимический сенсор SureCell-Cl2 2112B2035 (Sixth Sense).

Электрохимический выносной преобразователь хлора серии ХЛ устанавливается на заземлённых либо изолированных от земли конструкциях, на которые не подано электрическое напряжение.

Рабочее положение датчиков ХЛ-5, ХЛ-25, ХЛ-50 - любое. Измерительный преобразователь предназначен для настенного монтажа. Для этого на задней стенке корпуса находятся четыре отверстия под крепление.

Принцип действия

В основе работы преобразователя хлора лежит электрохимический метод детектирования, основанный на реакции Cl₂ со специальным электролитом, протекающей в электрохимическом датчике марки SureCell-Cl2 2112B2035.

Электрохимический измерительный преобразователь вырабатывает электрический сигнал, прямо пропорциональный содержанию хлора в воздухе измеряемой среды. Полученный сигнал поступает по экранированному двужильному кабелю на вторичный блок сигнализации (БС).
