ХОББИТ-Т газоанализатор многоканальный автоматический с цифровой индикацией стационарный

Предназначен для измерения массовых концентраций вредных токсичных и довзрывоопасных горючих газов, а также углекислого газа, кислорода и сигнализации о превышении концентраций за установленные пороговые значения их содержания в воздухе рабочей зоны и в воздухе различных опасных объектов.
Кроме того, газоанализатор управляет включением вентиляционного оборудования, светозвуковых приборов и других исполнительных устройств.

ХОББИТ-Т представляет собой стационарный многоканальный газоанализатор в общепромышленном или взрывобезопасном исполнении с цифровой индикацией и диффузионным отбором пробы, способный поддерживать любое количество каналов, не превышающих 16 выносных датчиков в различных комбинациях поддерживаемых газов.

Количество каналов газоанализатора = количеству выносных датчиков.

Газоанализатор может иметь следующие вариации, в зависимости от измеряемых газов:
• измерение содержания токсичных газов:
- ХОББИТ-Т-CO - оксид углерода CO;
- ХОББИТ-Т-H2S - сероводород H₂S;
- ХОББИТ-Т-SO2 - диоксид серы SO₂;
- ХОББИТ-Т-Cl2 - хлор Cl₂;
- ХОББИТ-Т-HF - фтористый водород HF;
- ХОББИТ-Т-NH3 - аммиак NH₃;
- ХОББИТ-Т-CO2 - углекислый газ CO₂;
• измерение содержания горючих газов:
- ХОББИТ-Т-CH4 - метан CH₄;
- ХОББИТ-Т-C3H8 - пропан C₃H₈;
- ХОББИТ-Т-C6H14 - гексан C₆H₁₄;
- ХОББИТ-Т-H2 - водород H₂;
• измерение содержания кислорода:
- ХОББИТ-Т-O2 - кислород O₂;
• измерение содержания метана и угарного газа:
- ХОББИТ-Т-CH4-CO - метан CH₄, оксид углерода CO.

Газоанализатор ХОББИТ-Т делится на шесть основных модификаций:
- общепромышленное исполнение И21 (до 16 каналов);
- общепромышленное исполнение И21 для КНС (до 16 каналов);
- взрывобезопасное исполнение И21Ex (до 16 каналов);
- общепромышленное исполнение И22Д0 с креплением на DIN-рейку, без индикации (до 2 каналов) - СНЯТО с производства;
- общепромышленное исполнение И22Д1 с креплением на DIN-рейку, с индикацией (до 2 каналов) - СНЯТО с производства;
- общепромышленное исполнение И22Д2 с креплением на DIN-рейку, с графическим дисплеем (до 4 каналов).

Обратите внимание: исполнения И22Д0, И22Д1 (без цифровой индикации / с 2-х строчным знакосинтезирующим ЖК-дисплеем, крепление на DIN-рейку) - СНЯТЫ с производства и заменены на исполнение И22Д2.

Отличительной особенностью ХОББИТ-Т общепромышленного исполнения И21 и И21 для канализационных-насосных станций (КНС) является встроенный газочувствительный датчик (ячейка), устойчивый к агрессивной среде и подогреваемый – для осушения сенсора, на который может попасть конденсат.

Газоанализатор состоит из следующих компонентов:
- выносные блоки датчиков (БД) (их количество зависит от числа точек контроля (канальности)) – до 16 шт.;
- блок индикации (БИ);
- блок (блоки) коммутации (БК) - для управления внешними исполнительными устройствами (ИУ).
Газоанализаторы взрывозащищённого исполнения комплектуются выносными датчиками «ХОББИТ-ТВ» с блоком искрозащиты.

Блок индикации обеспечивает:
- непосредственный отсчёт результатов измерения в цифровой форме с индикацией единиц измерения, химической формулы измеряемого газа и номера канала;
- диалоговый режим и вывод на дисплей сообщений об ошибках при обработке и калибровке критических ситуаций;
- раздельную для каждого канала измерения светодиодную сигнализацию превышения заданных порогов загазованности и неисправности канала измерения, дублируемую встроенным звуковым сигналом;
- выдачу управляющих сигналов в блок коммутации.
Блок коммутации газоанализатора применяется для управления внешним исполнительным оборудованием и обеспечивает коммутацию тока не более 1 А, при напряжении 220 В, 50 Гц.

Газоанализатор ХОББИТ-Т внесён в Государственный реестр средств измерений и поставляется Покупателю с обязательной заводской поверкой.

Система газового анализа ХОББИТ-Т могут иметь 3 версии комплектации:

• «Звезда» - соединение выносных блоков датчиков только "звездой"; нагрузочный резистор встроен в блок датчиков;
• «Гирлянда» - допускает соединение выносных блоков датчиков как "звездой", так и "гирляндой"; нагрузочный резистор устанавливается отдельно, например, в монтажной коробке;
• «Звезда-Гирлянда» - допускает соединение выносных блоков датчиков "звездой" и "гирляндой".

Особенности и основные преимущества:

- связь с ПК через цифровой канал RS-485 (по заказу RS-232);
- встроенная световая и звуковая сигнализация;
- комплектуется блоками реле для управления исполнительными устройствами;
- суммарное количество выносных блоков датчиков в одном газоанализаторе - до 16 (в любых комбинациях газов);
- блоки датчиков газоанализатора исполнения для КНС выпускаются наиболее устойчивыми к влаге и агрессивной среде;
- возможность комбинирования любого количества блоков датчиков (в сумме не более 16 шт.) с любыми сочетаниями газов (из поддерживаемых);
- конструкция газоанализатора удовлетворяет требованиям ГОСТ 13320-81;
- наличие взрывозащищённого исполнения выносных блоков датчиков, с маркировкой взрывозащиты ExibIIBT6 (по запросу);
- возможность соединения блоков датчиков с блоком индикации схемой соединения «гирляндой» или «звездой»;
- безопасность конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75.

Область применения:

- канализационные насосные станции (КНС);
- системы противоаварийной защиты;
- промышленные котельные, топочные различных мощностей;
- автозаправки и другие промышленные объекты, где необходим контроль загазованности горючих газов;
- автопарковки, закрытые стоянки, паркинги;
- гаражные комплексы, автосервисы и т.д.
- морозильные камеры;
- склады хранения аммиака;
- химические производства, изготавливающие синтетические продукты;
- склады ГСМ;
- другие помещения и объекты, где возможно скопление или утечка токсичных и горючих газов.

Измеряемые газы и диапазоны измерения Примечания:
1) допускаемая перегрузка по концентрации приводится как кратность от верхнего предела диапазона измерений (ВП);
2) в воздухе рабочей зоны объёмная доля кислорода не превышает верхнего предела измерений;
3) сенсоры на углекислый газ СО₂ и горючие газы (СН₄, С₃Н₈, С₆Н₁₄, Н₂) выдерживают перегрузку по концентрации при содержании определяемого компонента до 100 %;
4) сенсоры в блоках датчиков с градуировкой по водороду H₂ по запросу могут быть включены в режиме, обеспечивающем нечувствительность к метану CH₄, пропану C₃H₈, гексану C₆H₁₄ или оксиду углерода CO;
5) в блоках датчиков с каналами измерения H₂ и/или CO и/или какого-либо из углеводородов (СН₄, С₃Н₈, С₆Н₁₄) по запросу может учитывается перекрестное влияние контролируемых газов.

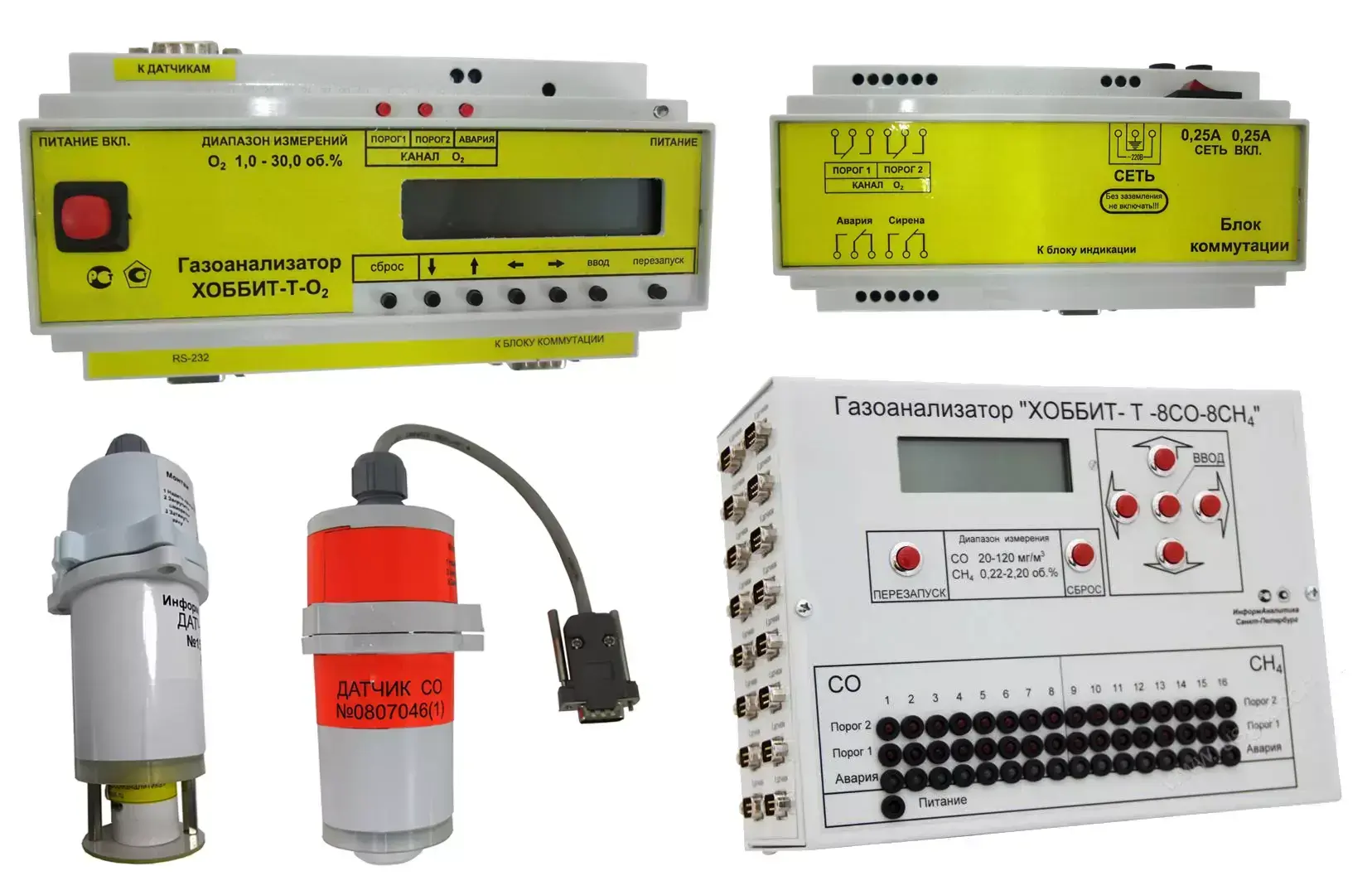

Внешний вид модификаций газоанализатора
Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
