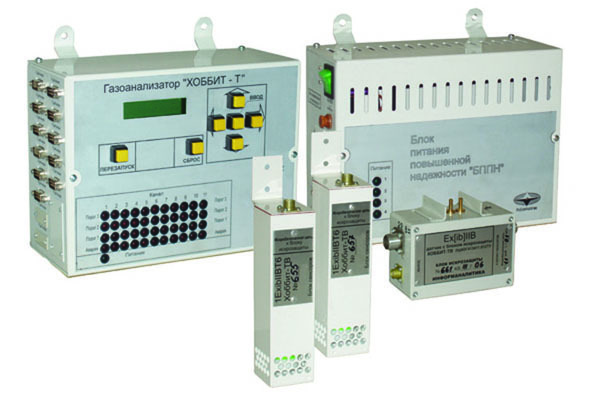

Блок датчика взрывозащищённый (БДВ) является выносным измерительным преобразователем стационарного газоанализатора Хоббит или ОКА.
Завод-производитель гарантирует нормальную работу и соответствие блока датчика модификации Хоббит-ТВ взрывозащищённого исполнения требованиям технических условий ЛШЮГ.413411.012 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.
Датчики являются запасными элементами для законченных изделий в сборе – стационарных газоанализаторов взрывозащищённого исполнения Хоббит-Т и ОКА, которые в свою очередь внесены в государственный реестр средств измерений Российской Федерации и отгружаются строго с отметкой о проведении первичной поверки. Выносной датчик с блоком искрозащиты «Хоббит-ТВ» соответствует требованиям ГОСТ Р 51330.10-2005 и ГОСТ Р 51330.0-2005 и выполнен с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «взрывобезопасный».
Маркировка по взрывозащите:
- блок искрозащиты - [Exib]IIВ;
- блок сенсоров с электрохимическим первичным преобразователем - 1ExibIIBT6;
- с термокаталитическим или оптическим первичным преобразователем - 1ExibdIIBT6.
Блок датчика ХОББИТ-ТВ применяется только в соединении типа «звезда».
Область применения
Блок датчика Хоббит-ТВ взрывобезопасного типа для стационарного прибора ХОББИТ-Т либо ОКА требуется для замены устаревшего блока датчика, выработавшего свой рабочий ресурс эксплуатации, в следующих случаях:
- сообщение «отказ» на блоке индикации (БИ);
- сообщение «отказ датчика» на блоке индикации;
- сообщение «авария n» на блоке индикации;
- при загазованности в контролируемом помещении не включается световая и звуковая сигнализация по анализируемому (измерительному) каналу.
Преимущества и особенности
- выносные взрывобезопасные блоки датчиков (блоки сенсоров ХОББИТ-ТВ) должны размещаться непосредственно в точках, в которых требуется осуществлять непрерывный контроль концентрации измеряемых компонентов;
- наличие креплений к щиту либо стене таким образом, чтобы разъёмы выносного датчика были направлены вверх;
- не рекомендуется размещать БДВ вблизи сильно нагреваемых поверхностей, источников вибрации и испаряющих ёмкостей;
- в месте установки не должно быть сильных потоков воздуха (вентиляционных потоков, сквозняков, ветра);
- при необходимости установки БД вне помещения, он должен быть защищён от ветра и атмосферных осадков коробом, обеспечивающим поступление внутрь окружающего воздуха;
- для питания блоков датчиков «Хоббит-ТВ» газоанализатор комплектуется блоком питания повышенной надежности (БППН);
- датчики с блоком искрозащиты «Хоббит-ТВ» имеют схему соединения только «звезда», где нагрузочный резистор – встроенный;
- категорически запрещается напрямую подключать блок датчика Хоббит-ТВ непосредственно к блоку индикации (БИ).
Заказ блока датчика Хоббит-ТВ
Для корректного заказа и выставления счета нашему заказчику необходимо указать заводской номер газоанализатора и номер канала (в скобках).
Габаритные размеры взрывозащищённого блока датчика Хоббит-ТВ
