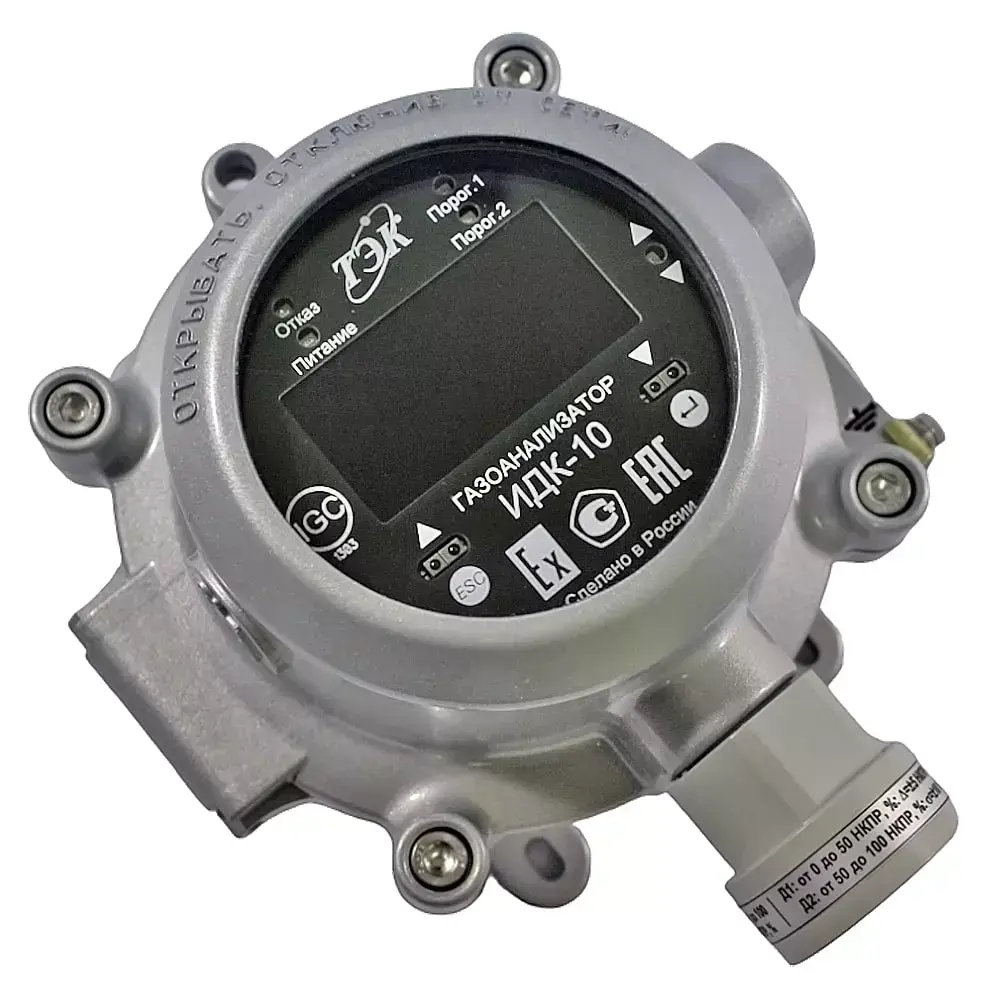

Серийно производимый стационарный газоанализатор ИДК-10-Х1 с оптическим инфракрасным датчиком предназначен для непрерывного контроля концентрации горючих газов и паров легковоспламеняющихся жидкостей в воздухе рабочей зоны.

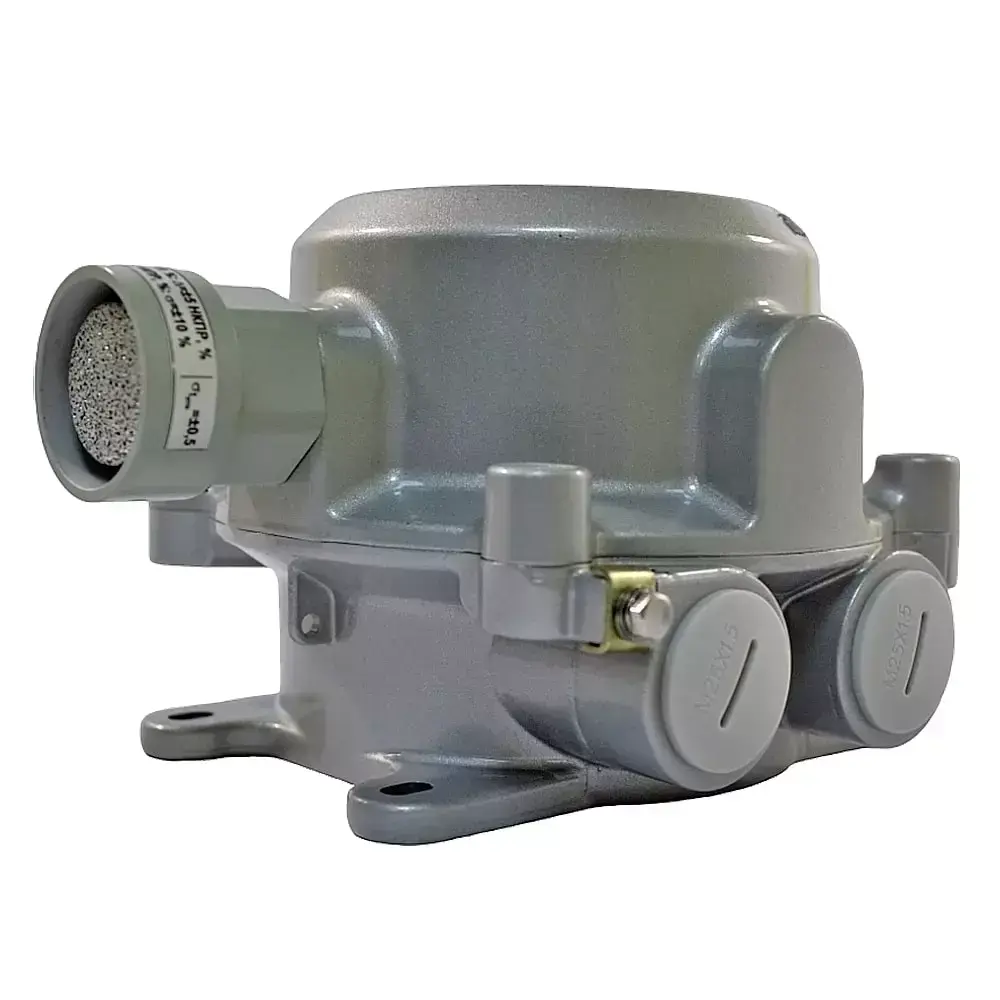

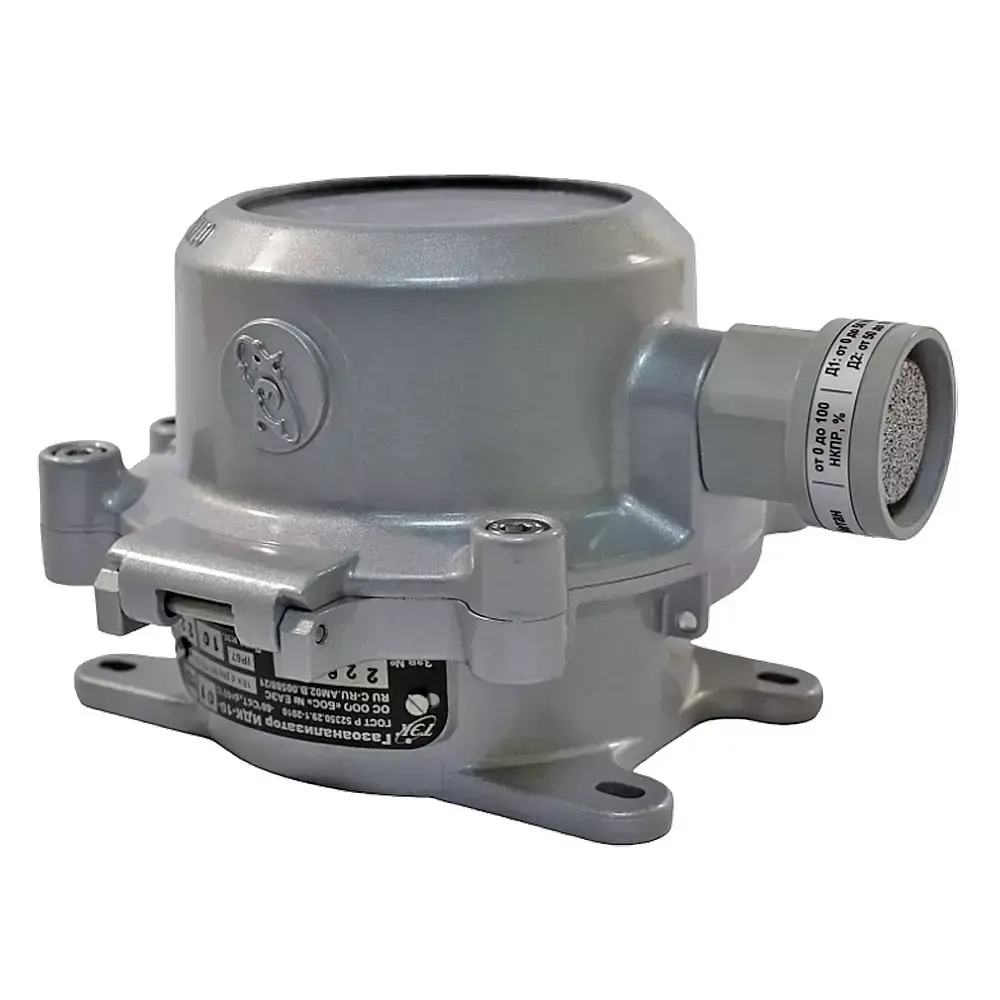

Изготовлен во взрывозащищённом исполнении, в корпусе из алюминия или нержавеющей стали. Высокая степень защиты от внешних воздействий - IP 67. Устройство устанавливается в закрытых помещениях и на открытых пространствах.

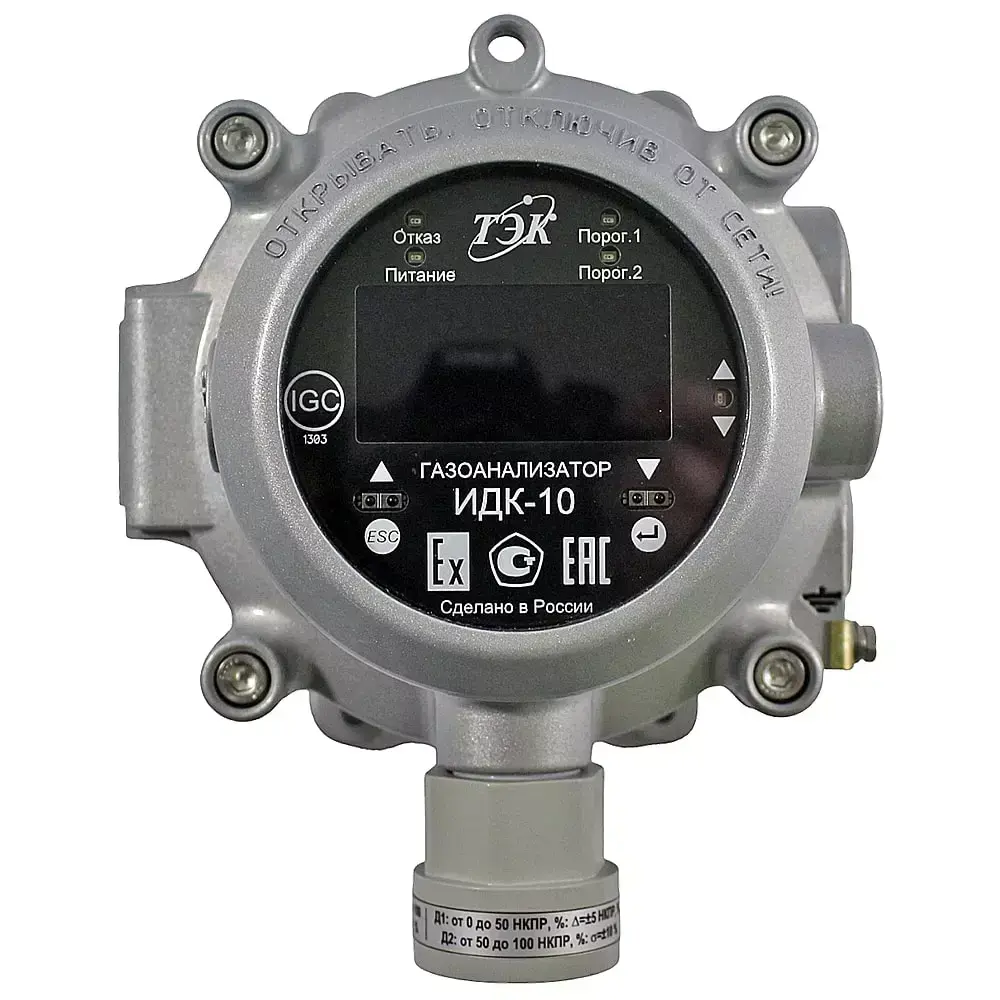

Газоанализатор имеет множество модификаций (более 20) в зависимости от определяемого компонента. По конструктиву может выпускаться как с дисплеем и кнопками управления, так и без них.
Прибор может эксплуатироваться совместно с светозвуковым оповещателем (поставляется по заказу).
Преимущества газоанализаторов ИДК-10-Х1:
- мгновенная реакция на присутствие анализируемого газа (менее 4 секунд);
- 2 варианта исполнения: УХЛ1 и ОМ1 (морское исполнение);
- эксплуатация во всех климатических зонах России;
- выходные сигналы: токовая петля 4-20 мА с интерфейсом HART, реле "сухой контакт", цифровой канал RS-485, радиоканал (WiFi);
- часы реального времени, непрерывная запись событий в архив (превышение и изменение ПДК, аварии, предупреждения и пр.) и его отправка по интерфейсу;
- функция тестирования токового сигнала 4-20 мА и релейных выходов;
- защищён от несанкционированного доступа паролем;
- нечувствителен к электромагнитным помехам, стабильная работа при скачках напряжения и в условиях повышенной влажности;
- автоматический обогрев сенсора и блока электроники;
- увеличенный срок гарантии - 5 лет (без учёта датчика);
- продолжительный срок службы - 15 лет.
Сферы применения:
- нефтеперерабатывающие заводы;
- объекты газовой отрасли;
- химические производства;
- предприятия теплоэнергетики.
Прибор внесён в Госреестр СИ РФ под №66741-17. Допущен к применению на территории Республики Казахстан, Республики Узбекистан. Имеет Сертификат типового одобрения Российского Морского Регистра Судоходства. Поставляется с прохождением первичной поверки.
Метрологические характеристики
Модификация газоанализатора | Определяемый компонент | Диапазон показаний содержания | Диапазон измерений содержания определяемого компонента | Пределы допускаемой погрешности | |
абсолют- ной, % | относитель- ной, % | ||||
ИДК-10-Х1-А1
| Метан СН4),
| от 0 до 100 % НКПР от 0 до 4,4 % об.д.) | от 0 до 50 % НКПР включ. | ±3
| -
|
св. 50 до 100 | ±5 | - | |||
ИДК-10-Х1-01
| Метан СН4),
| от 0 до 100 % НКПР от 0 до 4,4 % об.д. | от 0 до 50 % НКПР включ. | ±5
| -
|
св. 50 до 100 % НКПР | -
| ±10
| |||
ИДК-10-Х1-02
| Этан C2Н6)
| от 0 до 100 % НКПР от 0 до 2,4 % об. д. | от 0 до 50 % НКПР включ. | ±5
| -
|
св. 50 до 100 % НКПР | - | ±10 | |||
ИДК-10-Х1-A3
| Пропан С3Н8)
| от 0 до 100 % КПР от 0 до 1,7 % об.д. | от 0 до 50 % НКПР включ. | ±3 | - |
св. 50 до 100 % НКПР | ±5 | - | |||
ИДК-10-Х1-03
| Пропан С3Н8)
| от 0 до 100 % КПР от 0 до 1,7 % об.д. | от 0 до 50 % НКПР включ. | ±5 | - |
св. 50 до 100 % НКПР | - | ±10 | |||
ИДК-10-Х1-14 | Толуол (С6Н5СН3) | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 | - |
ИДК-10-Х1-15 | Оксид этиле- на | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 | - |
ИДК-10- Х1-20 | Диоксид уг- лерода (СО2) | от 0,0 до 2,5 % (об. д.) | от 0,0 до 2,5 (об. д.) | ±(0,1+ 0,01·Си) | - |
ИДК-10-X1-21 | Ацетон (CH3COCH3) | от 0 до 100 % НКПР (от 0 до | от 0 до 50 % НКПР | ±5 | - |
Пары нефтепродуктов | |||||
ИДК-10-X1-22 | Бензин АИ-92 | от 0 до 100 % | от 0 до 50 % НКПР | ±5 | - |
ИДК-10-X1-23 | Бензин АИ-95 | от 0 до 100 % | от 0 до 50 % НКПР | ±5 | - |
ИДК-10-X1-24 | Топливо ди- | от 0 до 100 % | от 0 до 50 % НКПР | ±5 | - |
ИДК-10-X1-25 | Топливо для | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ±5 | - |
ИДК-10-X1-26 | Бензин авиа- | от 0 до 100 % | от 0 до 50 % НКПР | ±5 | - |
ИДК-10-X1-27 | Уайт-спирит | от 0 до 100 % | от 0 до 50 % НКПР | ±5 | - |
