Серийно производимые стационарные одноканальные газоанализаторы IGAS применяются для мониторинга содержания взрывоопасных газов и паров, а также кислорода (О2), диоксида углерода (СО2) и токсичных веществ в воздухе производственных помещений и на открытых пространствах.

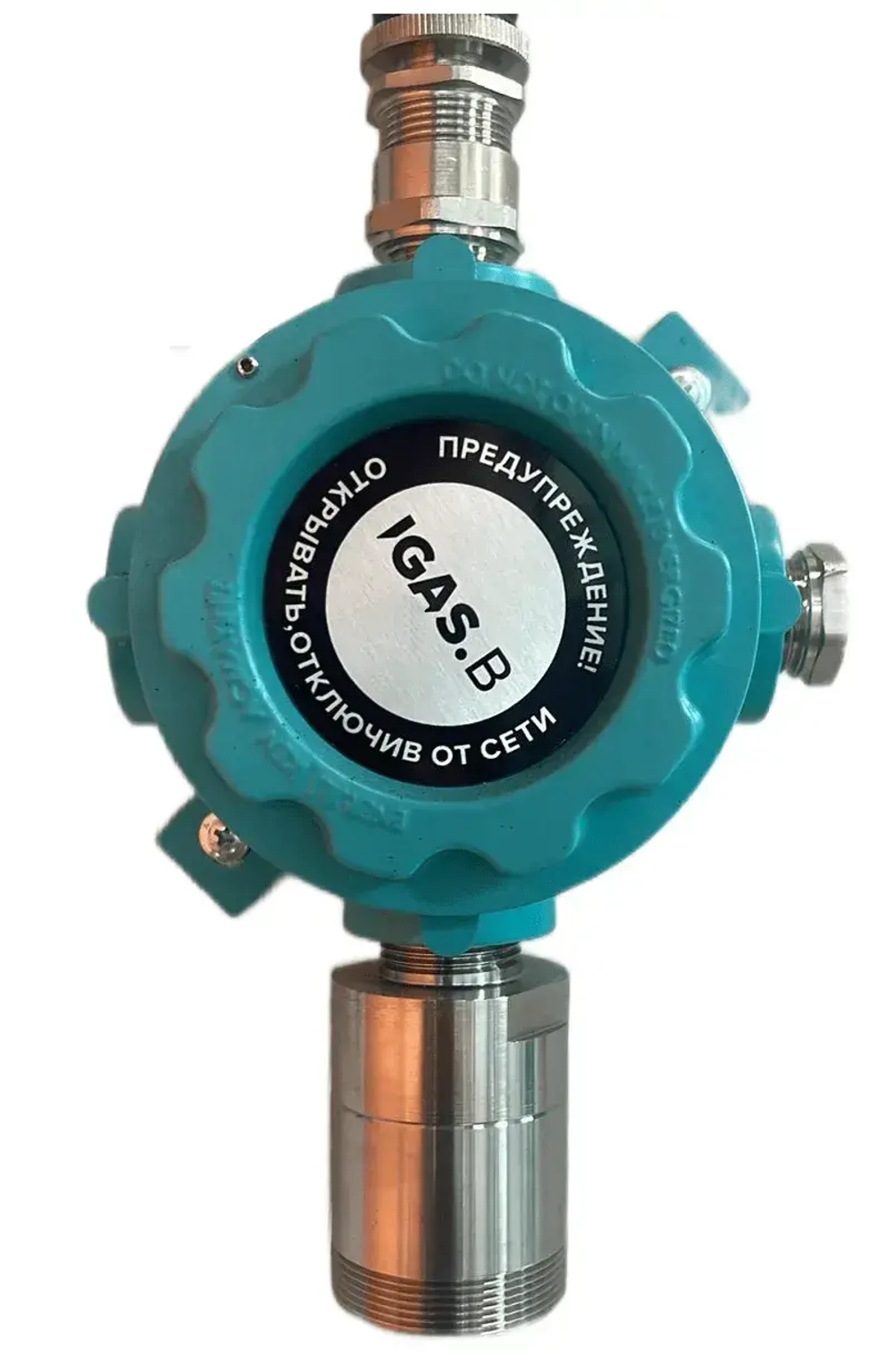

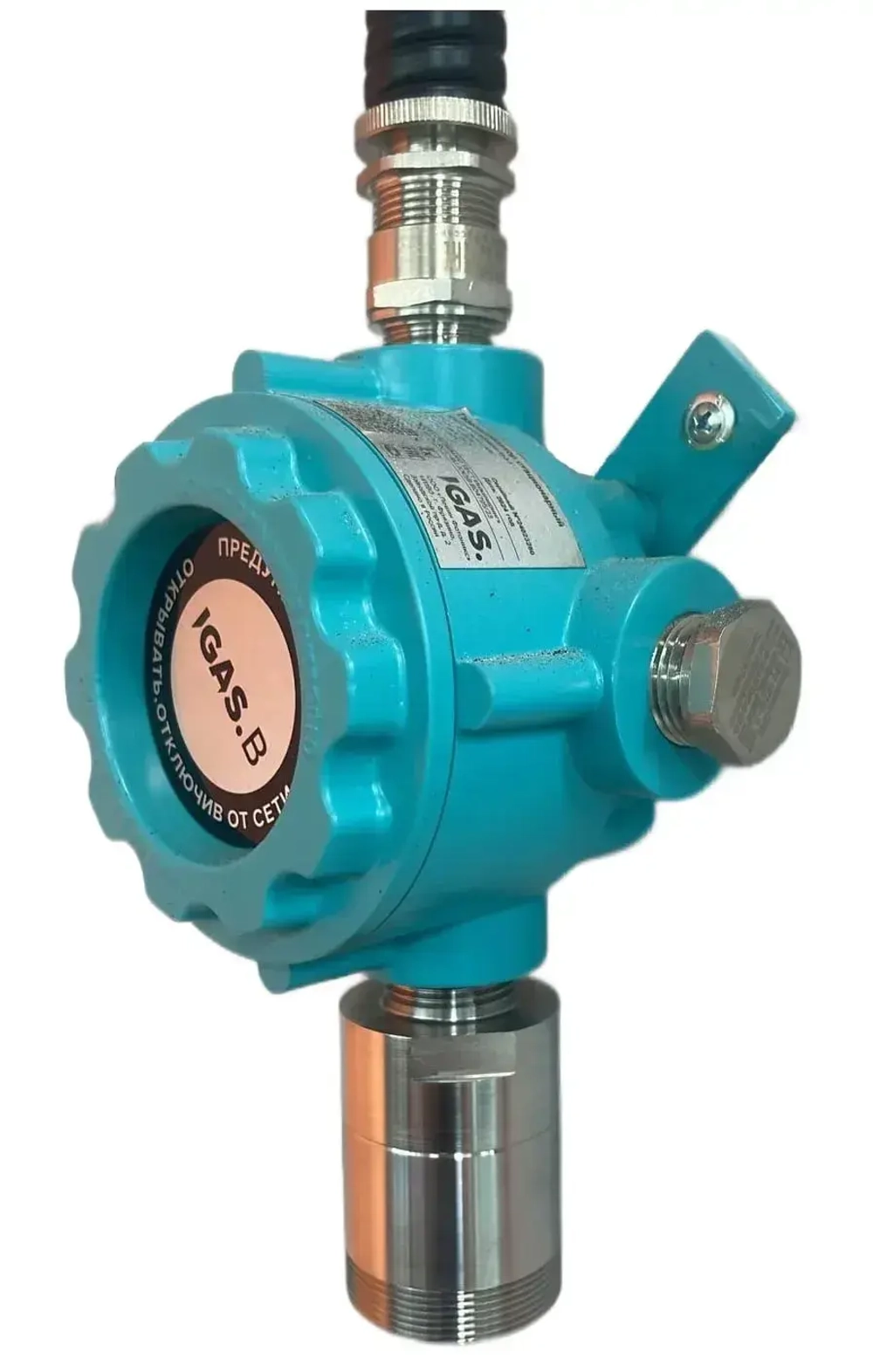

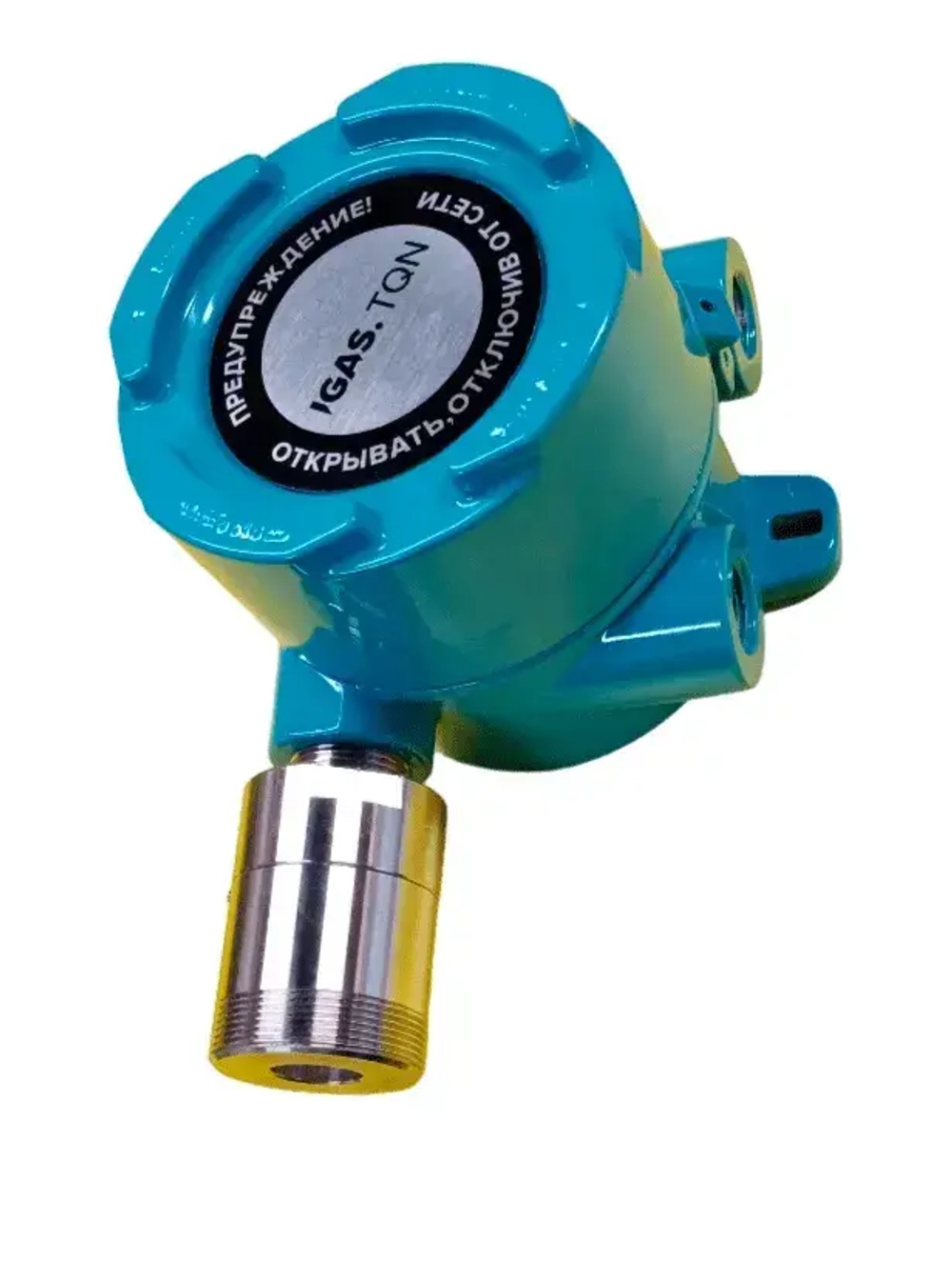

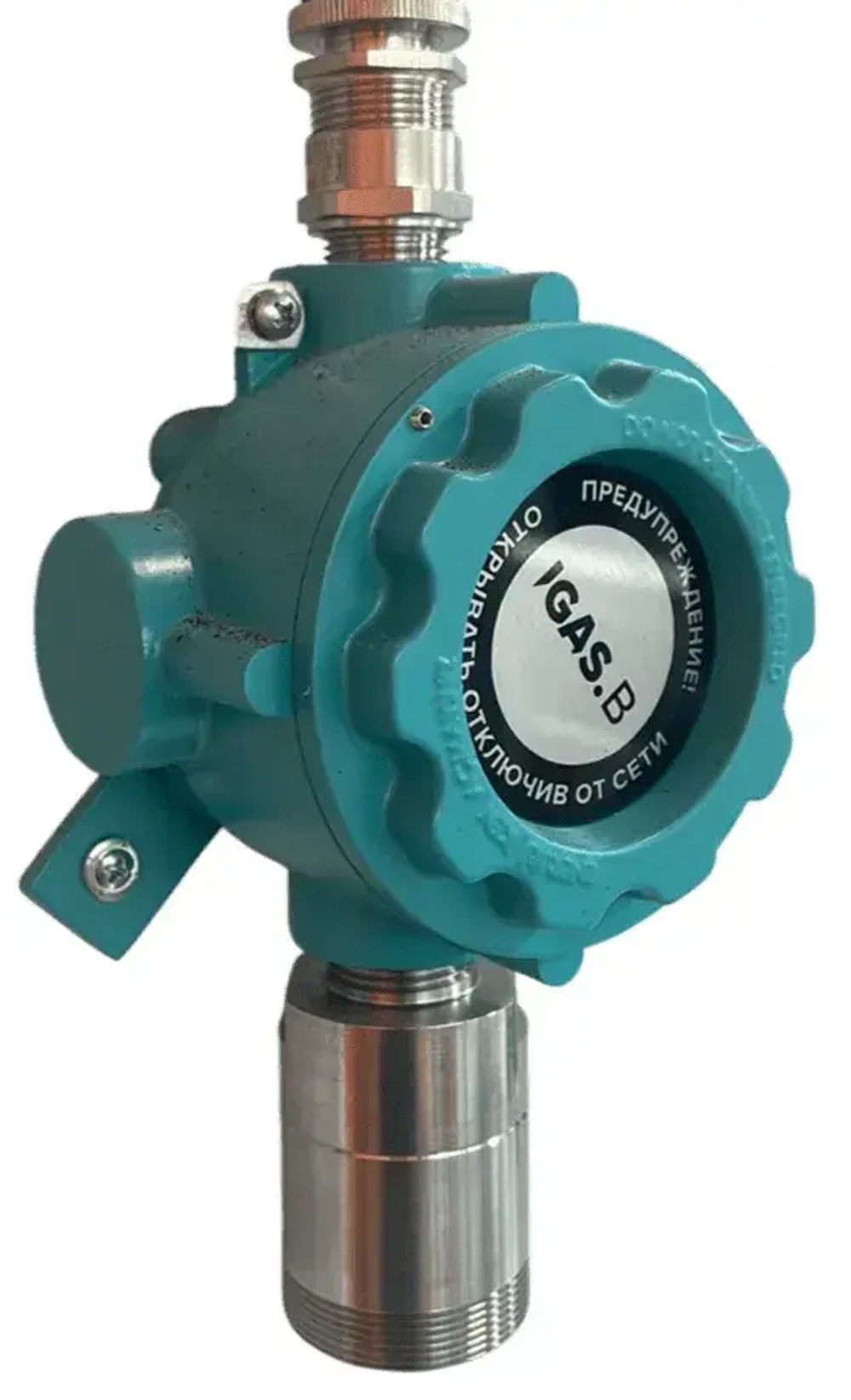

Газоанализаторы IGAS производятся в 3 вариантах исполнения: B, TQN и TQD, различающихся типом корпуса, конструктивным исполнением и определяемыми компонентами.
Модели TQD и TQN могут быть оборудованы различными типами сенсоров - оптическими, полупроводниковыми, термокаталитическими, фотоионизационными и электрохимическими. Исполнение B функционирует с использованием оптических, термокаталитических и электрохимических сенсоров. Разнообразие приборов IGAS позволяет выбрать наиболее подходящий вариант в зависимости от специфики производственной среды и типов контролируемых газов.
Завод-изготовитель несёт гарантию полного соответствия стационарного газоанализатора IGAS заявленным характеристикам, а также требованиям технических условий ТУ только при соблюдении конечным потребителем правил и условий эксплуатации, транспортирования, хранения и монтажа, установленных и указанных в руководстве по эксплуатации.

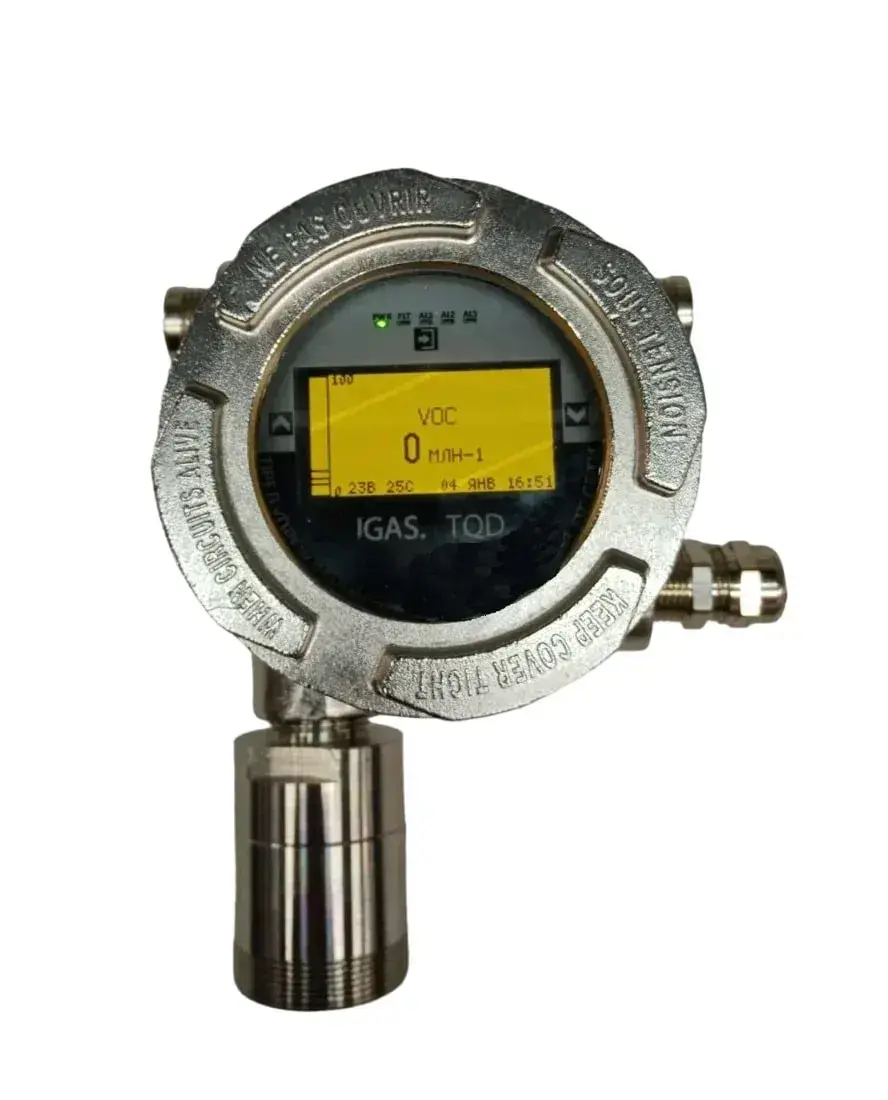

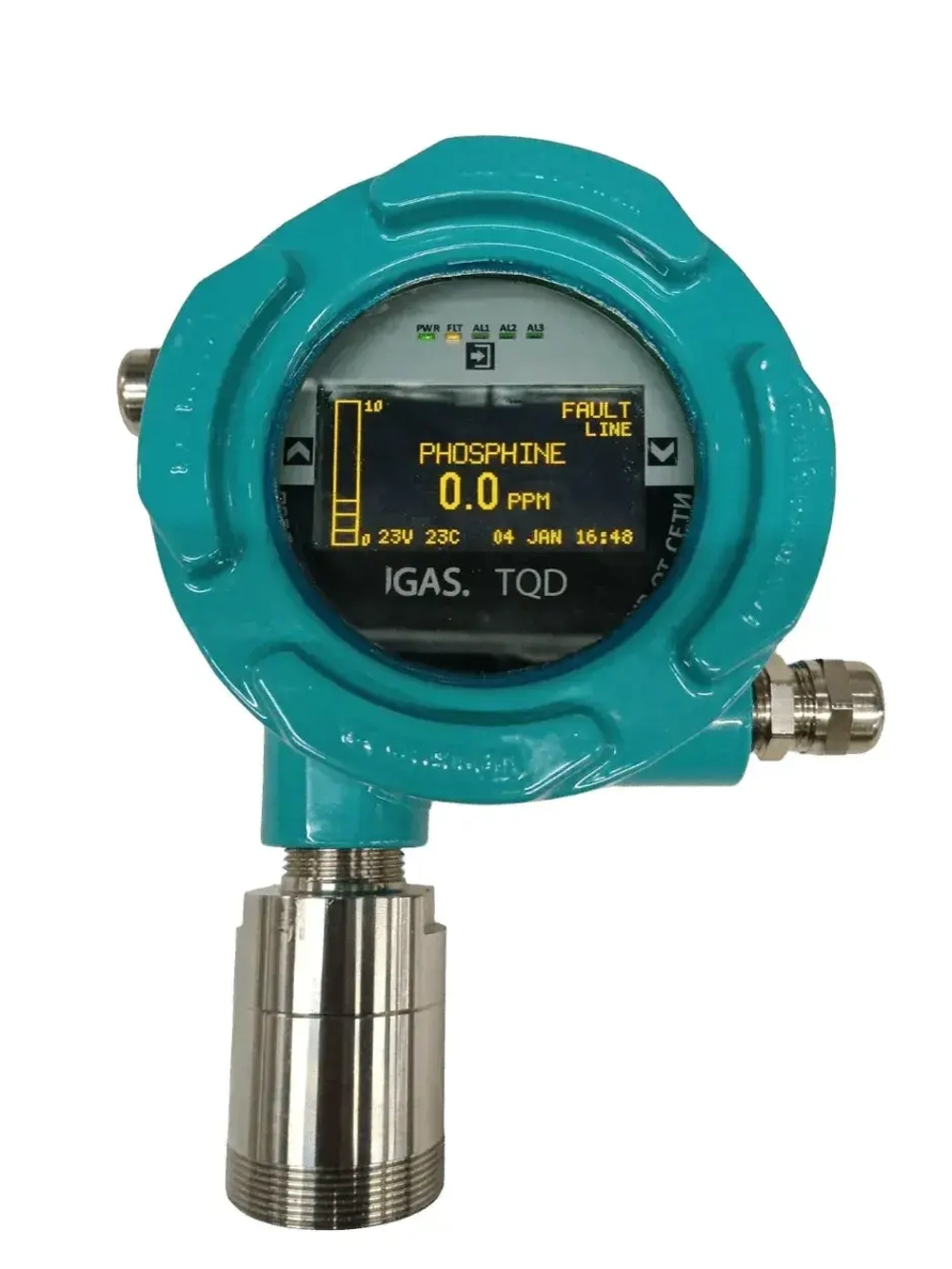

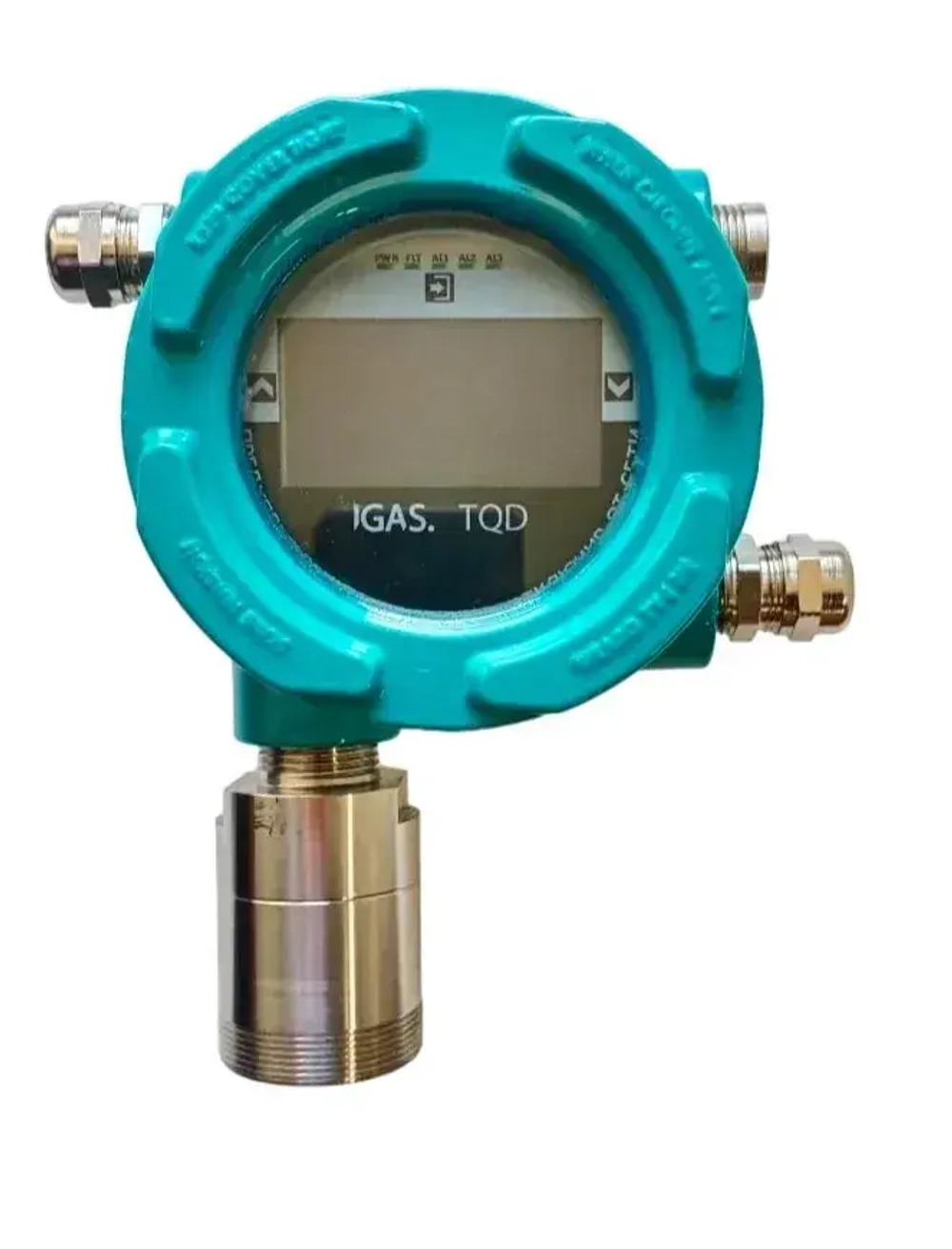

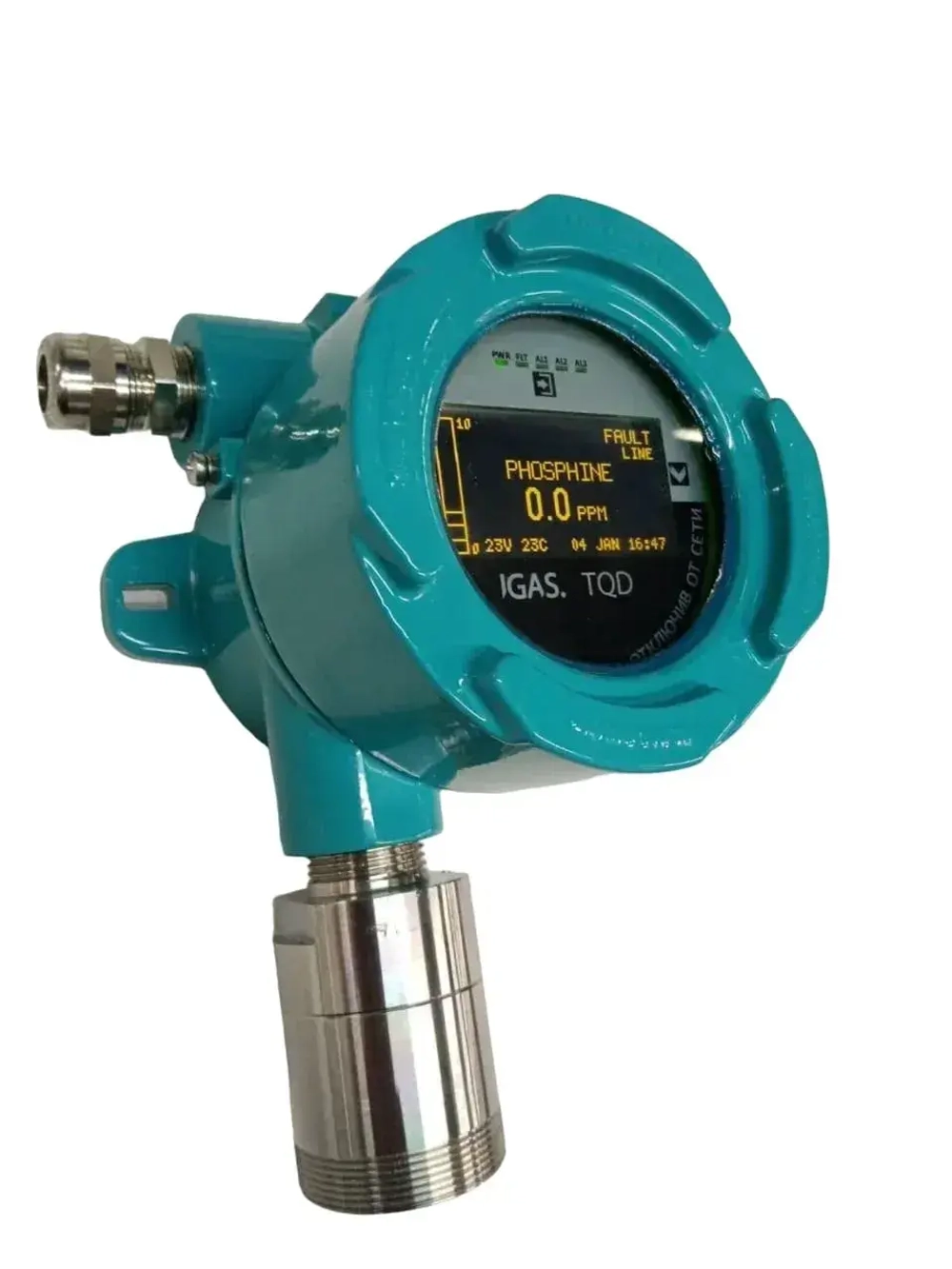

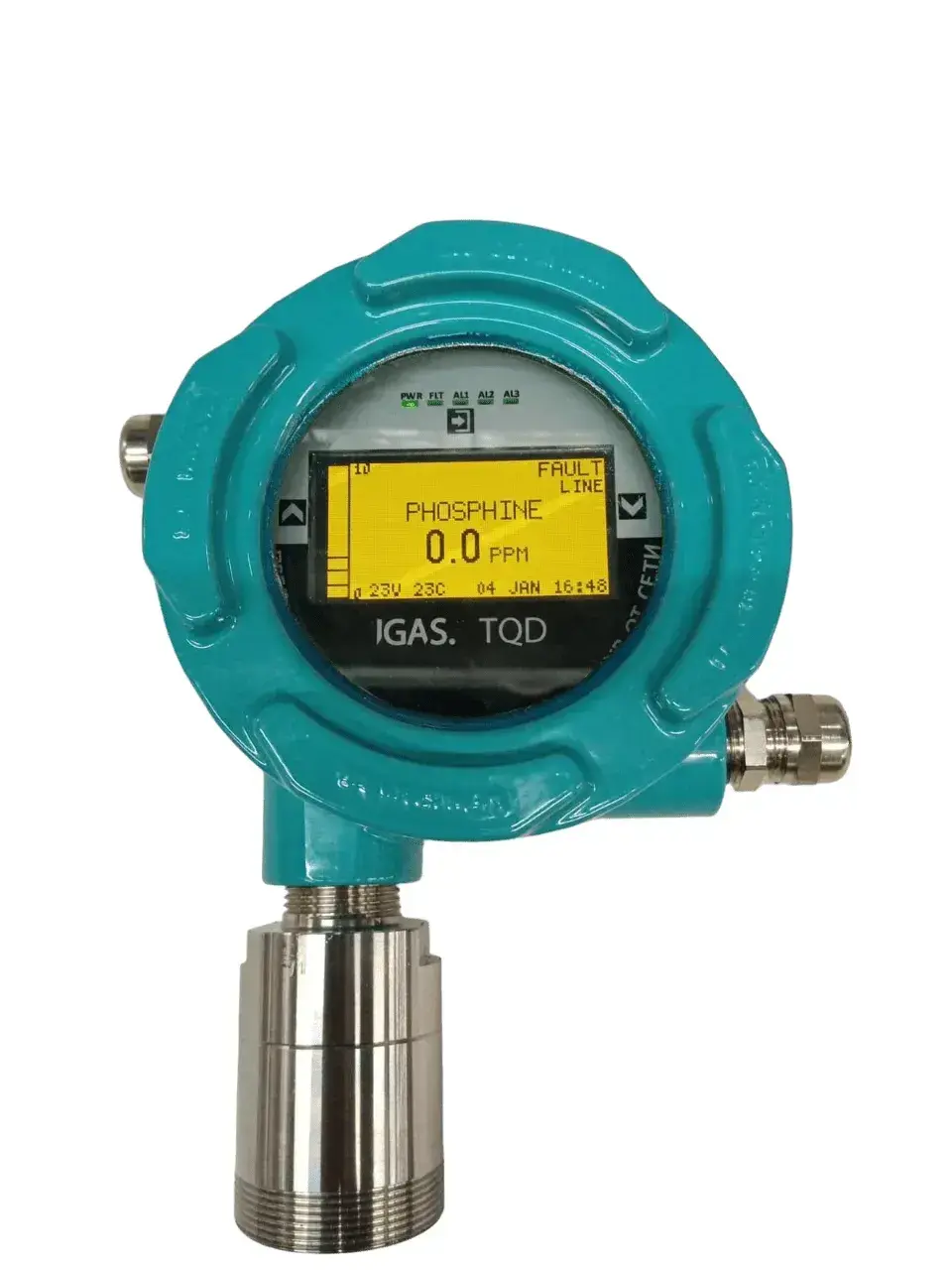

Приборы IGAS обеспечивают выдачу аналогового токового сигнала в диапазоне от 4 до 20 мА, а для модификаций TQD и TQN доступен опциональный HART-протокол. Предусмотрен интерфейс связи RS-485 для обмена данными с системами автоматизации. Модель TQD имеет цифровой экран для отображения значений концентрации, вся линейка устройств имеет возможность выдачи сигналов «сухой контакт» и световой сигнализации о достижении предельных значений.
Корпус приборов – металлический, из прочного литого алюминия, однако модели TQD и TQN могут быть выполнены из нержавеющей стали для повышения устойчивости к агрессивным условиям эксплуатации. При необходимости, по индивидуальному заказу, устройства могут доукомплектовываться модулем беспроводной передачи данных и встроенным источником питания.
Основные функции газоанализаторов IGAS включают непрерывное измерение содержания контролируемого компонента, сигнализацию о превышении установленных порогов, а также самодиагностику работоспособности. TQD и TQN имеют дополнительные функции, такие как запись в электронный журнал событий, с помощью которого можно фиксировать максимальные значения концентрации, тип и длительность событий, а также время, прошедшее с момента регистрации тревожного события.
Оборудование внесено в Госреестр средств измерений Российской Федерации под №93192-24.
Межповерочный интервал – 1 год.
Метрологические характеристики газоанализаторов
| Измеряемый компонент | Диапазон измерения | Единица измерений |
|---|---|---|
| Электрохимический сенсор | ||
| Аммиак (NH₃) | 0-50 | млн-1 |
| 0-100 | млн-1 | |
| 0-250 | млн-1 | |
| 0-1000 | млн-1 | |
| Водород (H₂) | 0-500 | млн-1 |
| 0-1000 | млн-1 | |
| 0-2000 | млн-1 | |
| Кислород (O₂) | 0-25 | %об.д. |
| Диоксид азота (NO₂) | 0-30 | млн-1 |
| Диоксид серы (SO₂) | 0-10 | млн-1 |
| Моносилан (SiH₄) | 0-1 | млн-1 |
| Озон (O₃) | 0-1 | млн-1 |
| 0-5 | млн-1 | |
| Оксид азота (NO) | 0-50 | млн-1 |
| 0-250 | млн-1 | |
| Оксид углерода (CO) | 0-300 | млн-1 |
| 0-500 | млн-1 | |
| 0-1000 | млн-1 | |
| Cероводород (H₂S) | 0-20 | млн-1 |
| 0-50 | млн-1 | |
| 0-100 | млн-1 | |
| 0-120 | млн-1 | |
| 0-250 | млн-1 | |
| 0-500 | млн-1 | |
| Cинильная кислота (цианистый водород) (HCN) | 0-30 | млн-1 |
| Формальдегид (CH₂O) | 0-10 | млн-1 |
| Фосфин (РH₃) | 0-10 | млн-1 |
| Фтор (F₂) | 0-5 | млн-1 |
| Фтороводород (HF) | 0-10 | млн-1 |
| Хлор (Cl₂) | 0-10 | млн-1 |
| Хлороводород (HCl) | 0-25 | млн-1 |
| Этиленоксид (C₂H₄O) | 0-20 | млн-1 |
| 0-100 | млн-1 | |
| Арсин (AsH3) | 0,1-1 | млн-1 |
| Трифторид бора (BF3) | 0,1-10 | млн-1 |
| Трихлорид бора (BCl3) | 0,1-25 | млн-1 |
| Дихлорсилан (SiH2Cl2) | 0,1-25 | млн-1 |
| Дисилан (Si2H6) | 0,1-15 | млн-1 |
| Герман (GeH4) | 0,1-1 | млн-1 |
| Метилсилан (CH3SiH3) | 0,1-1 | млн-1 |
| Оксид диазота (N2O) | 0-30 | млн-1 |
| Тетрахлорид кремния (SiCl4) | 0-25 | млн-1 |
| Тетрафторид кремния (SiF4) | 0,1-10 | млн-1 |
| Дифторид серы (SF4) | 0,1-10 | млн-1 |
| Трихлорсилан (HSiCl3) | 0,1-15 | млн-1 |
| Фторид вольфрама (WF6) | 0,1-10 | млн-1 |
| Диборан (В2Н6) | 0,1-1 | млн-1 |
| Азотная кислота (HNO3) | 0,1-30 | млн-1 |
| Диметилсилан (C2SiH8) | 0,1-1 | млн-1 |
| Триметилсилан (SiH(СН3)3) | 0,1-15 | млн-1 |
| Пентафторид фосфора (PF5) | 0,1-10 | млн-1 |
| Фторметан (CH3F) | 0,1-10 | млн-1 |
| Селеноводород (H2Se) | 0,1-5 | млн-1 |
| Бромоводород (HBr) | 0,1-10 | млн-1 |
| Фторид кобальта (COF2) | 0,1-10 | млн-1 |
| Фторид хлора (ClF3) | 0,1-15 | млн-1 |
| Термокаталитический сенсор | ||
| Сумма углеводородов CxHy (по метану) | 0-100 | % НКПР |
| Сумма углеводородов CxHy (по пропану) | 0-100 | % НКПР |
| Сумма углеводородов CxHy (по гексану) | 0-100 | % НКПР |
| Аммиак (NH₃) | 0-100 | % НКПР |
| Ацетилен (C₂H₂) | 0-100 | % НКПР |
| Ацетон (C₃H₆O) | 0-100 | % НКПР |
| Бензол (C₆H₆) | 0-100 | % НКПР |
| 1,3-бутадиен (дивинил) (C₄H₆) | 0-100 | % НКПР |
| Бутан (н-бутан) (C₄H₁₀) | 0-100 | % НКПР |
| Бутанол (н-бутанол) (C₄H₉OH) | 0-100 | % НКПР |
| Изобутилен (i-C₄H₈) | 0-100 | % НКПР |
| Водород (H₂) | 0-100 | % НКПР |
| Гексан (н-гексан) (C₆H₁₄) | 0-100 | % НКПР |
| Гептан (н-гептан) (C₇H₁₆) | 0-100 | % НКПР |
| 1,2-диметилбензол (о-ксилол) (o-C₈H₁₀) | 0-100 | % НКПР |
| 1,3-диметилбензол (м-ксилол) (m-C₈H₁₀) | 0-100 | % НКПР |
| 1,4-диметилбензол (п-ксилол) (p-C₈H₁₀) | 0-100 | % НКПР |
| Бутилен (C₄H₈) | 0-100 | % НКПР |
| Изопропиловый спирт (C₃H₈O) | 0-100 | % НКПР |
| Диметиловый эфир (C2H6O) | 0-100 | % НКПР |
| Метан (CH₄) | 0-100 | % НКПР |
| Метанол (CH₃OH) | 0-100 | % НКПР |
| Oктан (н-октан) (C₈H₁₈) | 0-100 | % НКПР |
| Пентан (C₅H₁₂) | 0-100 | % НКПР |
| Пропан (C₃H₈) | 0-100 | % НКПР |
| Пропилен (C₃H₆) | 0-100 | % НКПР |
| Стирол (C₈H₈) | 0-100 | % НКПР |
| Толуол (метилбензол) (C₆H₅CH₃) | 0-100 | % НКПР |
| Циклогексан (C₆H₁₂) | 0-100 | % НКПР |
| Циклопентан (C₅H₁₀) | 0-100 | % НКПР |
| Этан (C₂H₆) | 0-100 | % НКПР |
| Этанол (этиловый спирт) (C₂H₅OH) | 0-100 | % НКПР |
| Этилацетат (C₄H₈O₂) | 0-100 | % НКПР |
| Этилен (C₂H₄) | 0-100 | % НКПР |
| Ацетальдегид (CH3СHO) | 0-100 | % НКПР |
| Бутилацетат (С6Н12О2) | 0-100 | % НКПР |
| Нонан (С9Н20) | 0-100 | % НКПР |
| 2-бутанон (С4Н8О) | 0-100 | % НКПР |
| Инфракрасный сенсор | ||
| Сумма углеводородов CxHy (по метану) | 0-100 | % НКПР |
| Сумма углеводородов CxHy (по пропану) | 0-100 | % НКПР |
| Сумма углеводородов (CxHy) (по гексану) | 0-100 | % НКПР |
| Метан (CH₄) | 0-100 | % НКПР |
| Пентан (C₅H₁₂) | 0-100 | % НКПР |
| Пропан (C₃H₈) | 0-100 | % НКПР |
| Бутан (н-бутан) (C₄H₁₀) | 0-100 | % НКПР |
| Гексан (н-гексан) (C₆H₁₄) | 0-100 | % НКПР |
| 1,3-бутадиен (дивинил) (C₄H₆) | 0-100 | % НКПР |
| Диоксид углерода (CO₂) | 0-5 | % об. д. |
| Диоксид углерода (CO₂) | 0-5000 | млн-1 |
| Полупроводниковый сенсор (кроме IGAS B) | ||
| Пентафторэтан (C₂HF₅, R-125) | 0-2000 | млн-1 |
| 1,1,1,2-тетрафторэтан (C₂H₂F₄, R134a) | 0-2000 | млн-1 |
| 0-5000 | млн-1 | |
| 1,1,1-трифторэтан (C₂H₃F₃, R143a) | 0-2000 | млн-1 |
| Хлордифторметан (CHClF₂, R22) | 0-2000 | млн-1 |
| Дифторметан (CH2F2, R-32) | 0-2000 | млн-1 |
| 0-10000 | млн-1 | |
| Хладон R404a (C₂HF₅+C₂H₃F₃+C₂H₂F₄) | 0-2000 | млн-1 |
| 0-5000 | млн-1 | |
| Хладон R407a (CH₂F₂+C₂HF₅+C₂H₂F₄) | 0-2000 | млн-1 |
| Хладон R407c (CH₂F₂+C₂HF₅+C₂H₂F₄) | 0-5000 | млн-1 |
| Хладон R407f (CH2F2+C2HF5+C2H2F4) | 0-2000 | млн-1 |
| Хладон R410a (CH₂F₂+C₂HF₅) | 0-2000 | млн-1 |
| Хладон R427a (CH2F2+C2HF5+C2H3F3+C2H2F4) | 0-1000 | млн-1 |
| Хладон R507 (C2HF5+C2H3F3) | 0-2000 | млн-1 |
| Гексафторид серы (SF₆) | 0-2000 | млн-1 |
| Фотоионизационный (PID) сенсор (кроме IGAS B) | ||
| Летучие органические соединения (ЛОС) по изобутилену (Изобутилен (i-C₄H₈)) | 0-100 | млн-1 |
| 0-1000 | млн-1 | |
| Хлорметан R-40 (СH3Cl) | 0,3-3 | млн-1 |
