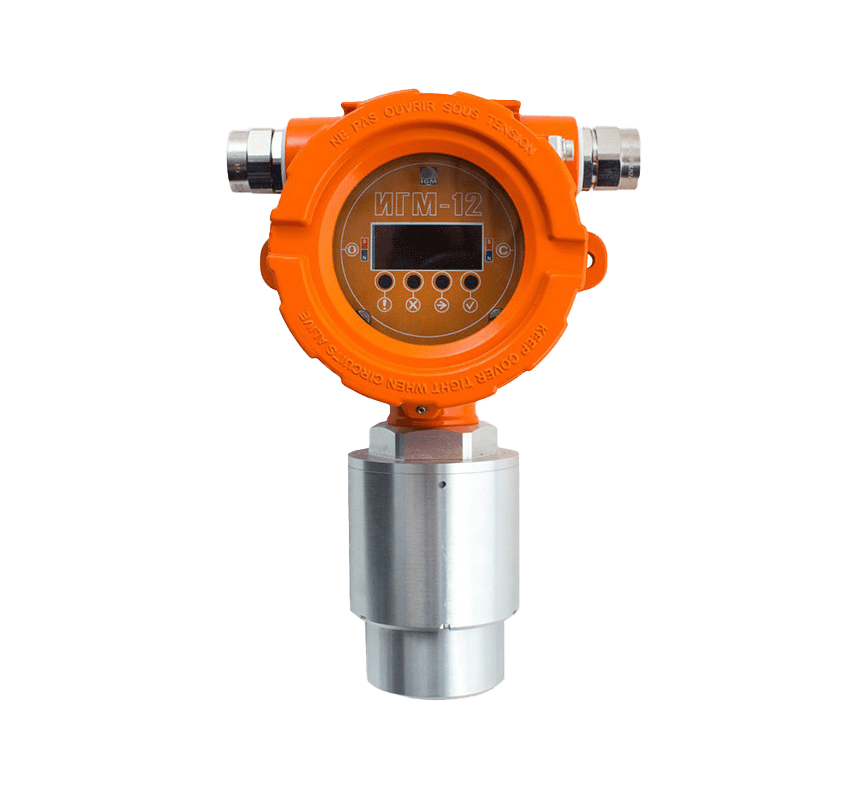

Данные газоанализаторы представляют собой оптические взрывозащищённые одноканальные (на 1 измеряемый газ) стационарные приборы непрерывного действия с диффузионным отбором пробы.
ИГМ-12 имеет встроенный цифровой светодиодный четырёхсимвольный семисегментный дисплей и световую индикацию.
Газоанализатор состоит из: трансмиттера (МРБП.426477.001) и преобразователя газового оптического (ПГО) (МРБП.413311.103).
Газоанализаторы выпускаются в 14ти исполнениях, отличающиеся измеряемыми газами (таблица "Исполнения газоанализатора по измеряемому газу").
Газоанализатор имеет несколько выходных сигналов:
- отображение измеренных значений на цифровом дисплее;
- выдача результатов на 4-х индикаторных светодиодах;
- аналоговый выходной токовый сигнал (4-20) мА;
- выходной сигнал по HART-протоколу;
- цифровой канал RS485, протокол MODBUS RTU;
- три реле типа "сухой контакт": два реле превышения порогов по концентрации и одно реле диагностики.
Газоанализатор ИГМ-12 имеет децимальный номер МРБП.413347.005, является средством измерения, внесён в Государственный реестр средств измерений Российской Федерации и отгружается Заказчикам с обязательной первичной поверкой. Межповерочный интервал – 24 месяца.
Обозначение газоанализатора при заказе:
ИГМ–12–ХХ–NГде:
ИГМ-12 – модель газоанализатора;
ХХ – исполнение газоанализатора по типу сенсора (Таблица: "Исполнения газоанализатора по измеряемому газу");
N – материал корпуса:
- A – алюминий;
- C – нержавеющая сталь.
Область применения
Взрывоопасные зоны объектов и вблизи наружных технологических установок, где есть вероятность утечки или скопления взрывоопасных газовоздушных смесей, согласно ГОСТ Р МЭК 60079–14-2008 и маркировке взрывозащиты 1Exd[ib]IIB T4 Gb X.Принцип действия газоанализатора
Принцип измерений основан на инфракрасной адсорбции, т.е. происходит избирательное поглощение инфракрасного излучения молекулами контролируемого вещества в соответствующей области длин волн анализируемой среды.ИК излучение светодиода проходит через измерительную газовую кювету диффузионного типа и попадает на 2 фотоприемника, один из которых фиксирует только излучение в диапазоне длин волн 3,31 мкм, а другой в диапазоне длин волн 3.5-3.7 мкм. Измеряемый компонент, который находится в кювете, поглощает излучение рабочей длины волны (λр = 3,31 мкм) и не влияет на излучение опорной длины волны (λо = 3,65 мкм).
Дифференциальный двухволновой метод регистрации исключает влияние конденсации, загрязнения оптических элементов и прочих неселективных помех, одинаково влияющих на оба канала.
Исполнения газоанализатора по измеряемому газу
| Исполнение прибора | Измеряемый газ | Диапазон показаний | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности |
| ИГМ-12-01-X | метан (СН4) | от 0 до 4,4 % об. Д. | от 0 до 4,4 % об. Д. | ± (0,09 % + 3 %∙С*) |
| от 0 до 100 % НКПР | от 0 до 100 % НКПР | ± (2 % НКПР +3 %∙С) | ||
| ИГМ-12-02-X | пропан (С3Н8) | от 0 до 1,7 % об. Д. | от 0 до 1,7 % об. Д. | ± (0,03 % + 3 %∙С) |
| от 0 до 100 % НКПР | от 0 до 100 % НКПР | ± (2 % НКПР + 3 %∙С) | ||
| ИГМ-12-03-X | н-гексан (С6Н14) | от 0 до 1 % об. Д. | от 0 до 0,5 % об. Д. | ± 0,05 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-04-X | диоксид углерода (CO2) | от 0 до 2,5 % об. Д. | от 0 до 2,5 % об. Д. | ± 0,15 % |
| ИГМ-12-05-X | этан (С2Н6) | от 0 до 2,5 % об. Д. | от 0 до 1,25 % об. Д. | ± 0,125 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-06-X | бутан (С4Н10) | от 0 до 1,4 % об. Д. | от 0 до 0,7 % об. Д. | ± 0,07 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-07-X | и-бутан (i-С4Н10) | от 0 до 2,6 % об. Д. | от 0 до 1,3 % об. Д. | ± 0,13 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-08-X | пентан (С5Н12) | от 0 до 1,4 % об. Д. | от 0 до 0,7 % об. Д. | ± 0,07 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-09-X | этилен (С2Н4) | от 0 до 2,3 % об. Д. | от 0 до 1,15 % об. Д. | ± 0,12 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-10-X | пропилен (С3Н6) | от 0 до 2 % об. Д. | от 0 до 1 % об. Д. | ± 0,1 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-11-X | бензол (C6H6) | от 0 до 1,2 % об. Д. | от 0 до 0,6 % об. Д. | ± 0,06 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-12-X | ацетон ((CH3)2СО) | от 0 до 2,5 % об. Д. | от 0 до 1,25 % об. Д. | ± 0,13 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-13-X | метанол (CH3ОН) | от 0 до 5,5 % об. Д. | от 0 до 2,75 % об. Д. | ± 0,28 % |
| от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | ||
| ИГМ-12-14-X | метан (СН4) | от 0 до 100 % об. Д. | от 0 до 100 % об. Д. | ± (0,05 % + 4 %∙С) |
Дополнительные погрешности исполнений газоанализатора при изменении температуры
| Исполнение | Диапазон измерения | Диапазоны температур окружающей и анализируемой сред при эксплуатации | ||
| от -10 до +15 и от +25 до +40 °C | от -40 до -10 и от +40 до +60 °C | от -60 до -40 °C | ||
| от ИГМ-12-01-Х по ИГМ-12-03-Х и от ИГМ-12-05-X по ИГМ-12-14-X (углеводороды CnHm) | от 0 до 50 % НКПР | ± 5 % НКПР | ± 10 % НКПР | ± 15 % НКПР |
| от 50 до 100 % НКПР | ± 10 % отн | ± 20 % отн. | ± 30 % отн. | |
| ИГМ-12-04-X (диоксид углерода CО2) | от 0 до 2 % об. Д | ± 0,2 % об. Д | не специфицировано | |
| св. 2 до 2,5 % об. Д | ± 10 % отн. | |||
Индикация состояния газоанализатора
| Режим | Светодиоды | Индикатор | Токовый выход (мА) | Контакты реле (по умолчанию) | |||||
| зелёный | красный | жёлтый | синий | «Диагн» | «Порог1» | «Порог2» | |||
| Нет питания | - | - | - | - | - | - | разомкн | разомкн | разомкн |
| Измерение и контроль уставок (штатный режим работы) | вкл | выкл | выкл | … | значение концентрации | 4 - 20 | замкн | разомкн | разомкн |
| Превышен «Порог1» | вкл | вкл | выкл | … | значение концентрации | 4 - 20 | замкн | замкн | разомкн |
| Превышен «Порог2» | вкл | мигает | выкл | … | значение концентрации | 4 - 20 | замкн | замкн | замкн |
| Превышен диапазон измерения | мигает | мигает | выкл | … | мигает значение концентрации (отображается значение ≥ 100 % НКПР) | 22 - 24 | замкн | замкн | замкн |
| Тест индикации | вкл | вкл | вкл | вкл | полностью зажжён | 2 | разомкн | разомкн | разомкн |
| Информация | вкл | мигает | выкл | выкл | версия и CRC ПО | 2 | разомкн | разомкн | разомкн |
| Прогрев | вкл | выкл | мигает (защита отключена) | … | мигают символы «----» | 2 | замкн | разомкн | разомкн |
| Неисправность | выкл | выкл | вкл (защита отключена) | … | отображается код неисправности с символом 'E' в первой позиции | 3 | разомкн | разомкн | разомкн |
| Неисправность 0x08 (обрыв шины индикации) | выкл | выкл | вкл (защита отключена) | … | отображается надпись «E08h» | … | разомкн | разомкн | разомкн |
| Данные по RS-485 | … | … | … | вкл | … | … | … | … | … |
| Реакция на поднесенный магнит | выкл (вкл при неисправности) | … | … | … | … | … | … | … | … |
| Режим градуировки и установки 0 с помощью магнита | вкл | … | мигает (защита отключена) | … | 1. при входе в режим отображается 1 секунду надпись «SPEC»; | 2 | замкн | разомкн | разомкн |
«…» - возможно любое значение;
«-» - отсутствует индикация.
Габаритный чертёж газоанализатора
