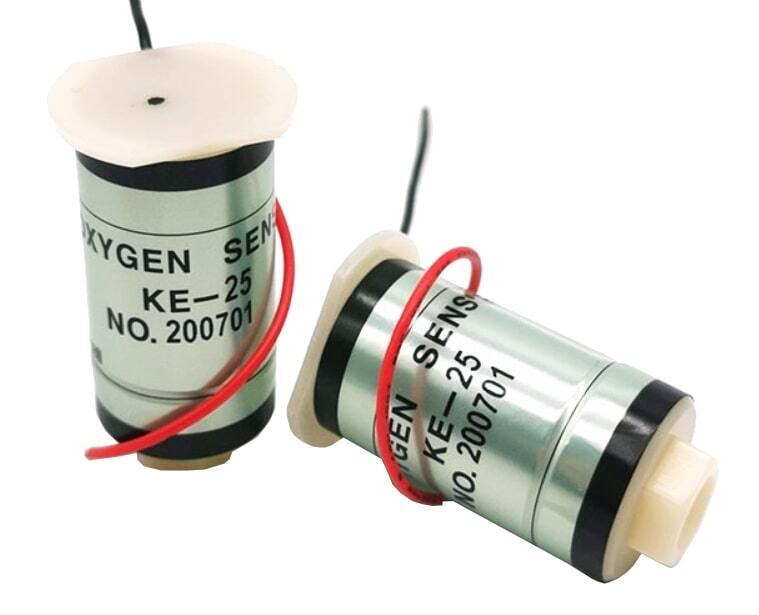

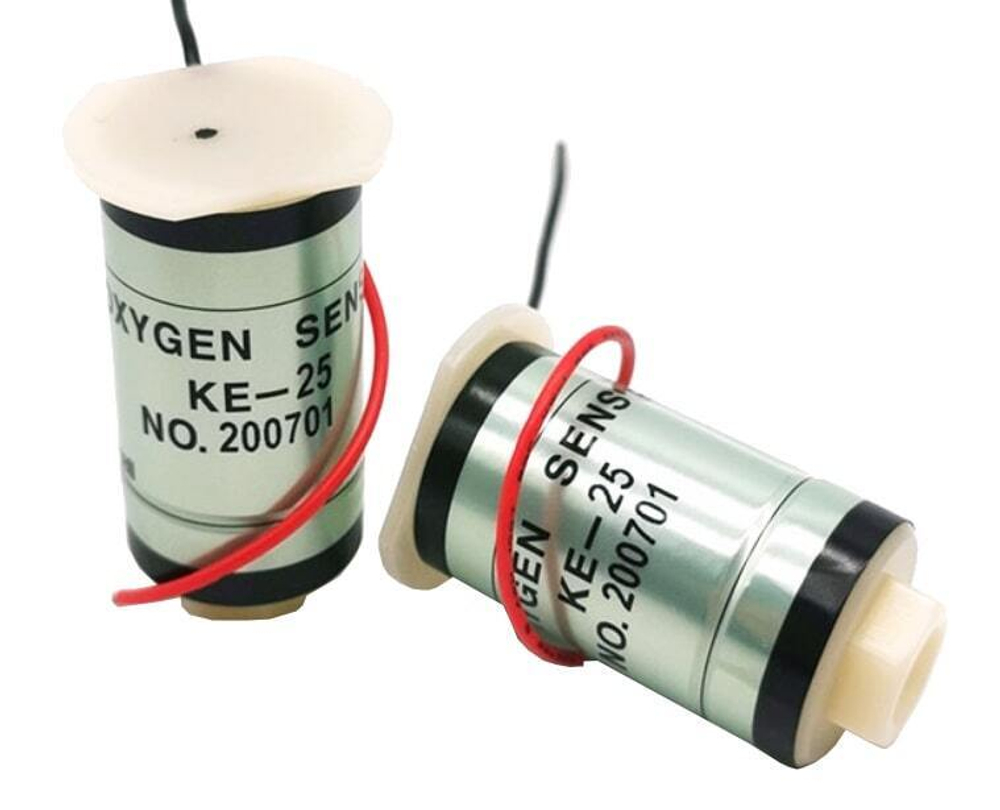

KE-25 (Figaro) датчик кислорода электрохимический

Применяется в составе газоанализатора для перевода концентрации кислорода, находящейся в воздухе рабочей зоны, в величину постоянного напряжения, пропорциональную измеренной объёмной доли O₂.

Область применения

Сенсор кислорода (Oxygen Sensor) KE-25 производится компанией Figaro Engineering Inc. (Япония) и представляет собой основной первичный электрохимический преобразователь для газоанализаторов МАК-2000, КГА-8С (КГА-ЕС) и прочих приборов газового анализа, контролирующих избыток или дефицит кислорода в газовоздушной среде.

Кислородная ячейка требуется для замены вышедшего из строя «старого» сенсора.

Данный датчик может использоваться в следующих областях:
- медицинская отрасль (кислородные обогатители, обезболивающие приборы, респираторы);
- измерение отходящих дымовых газов;
- пищевая отрасль (теплицы, холодильные установки);
- биотехнологии (кислородные капсулы, кислородные инкубаторы);
- безопасность воздуха рабочей зоны (кондиционеры, кислородные газосигнализаторы и датчики, пожарная сигнализация).

Принцип действия

В основе работы датчика лежит принцип электрохимического детектирования, в котором при прохождении газа через кислородную проницаемую мембрану на поверхность золотого электрода (катода) происходит восстановление O₂ с выделением свободных электронов.
Кислородная ячейка KE-25 выдаёт напряжение, пропорциональное объёмной доле кислорода в воздухе рабочей зоны.
Преимущества и особенности:
- работоспособность сенсора кислорода практически не изменяется при присутствии в воздухе диоксида углерода (CO₂), оксида углерода (CO), сероводорода (H₂S), оксиды азота (NO_x), водорода (H₂);
- качество/стоимость;
- работает при нормальных температурах окружающей среды;
- стабильный выходной сигнал;
- японское качество;
- самостоятельная замена сенсора в приборе;
- применение датчика во многих газоаналитических приборах;
- нет необходимости для работы сенсора от внешнего источника питания;
- не требуется время для прогрева
- увеличенный срок службы – до 5 лет.

Состав датчика

Габаритные размеры датчика

Графики чувствительности и времени отклика датчиков кислорода Figaro KE-25 и KE-50
Влияние различных газов на датчик
