Газоанализатор представляет собой стационарный многоканальный газоанализатор непрерывного действия с принудительным отбором пробы (имеет встроенный побудитель расхода).
Серийно изготавливаемый газоанализатор КГА-8ЕС - является заменой снятого с производства газоанализатора КГА-8С.
Газоанализатор может иметь два исполнения:
- общепромышленный (невзрывозащищённый);
- взрывозащищённый Exd (взрывобезопасный).

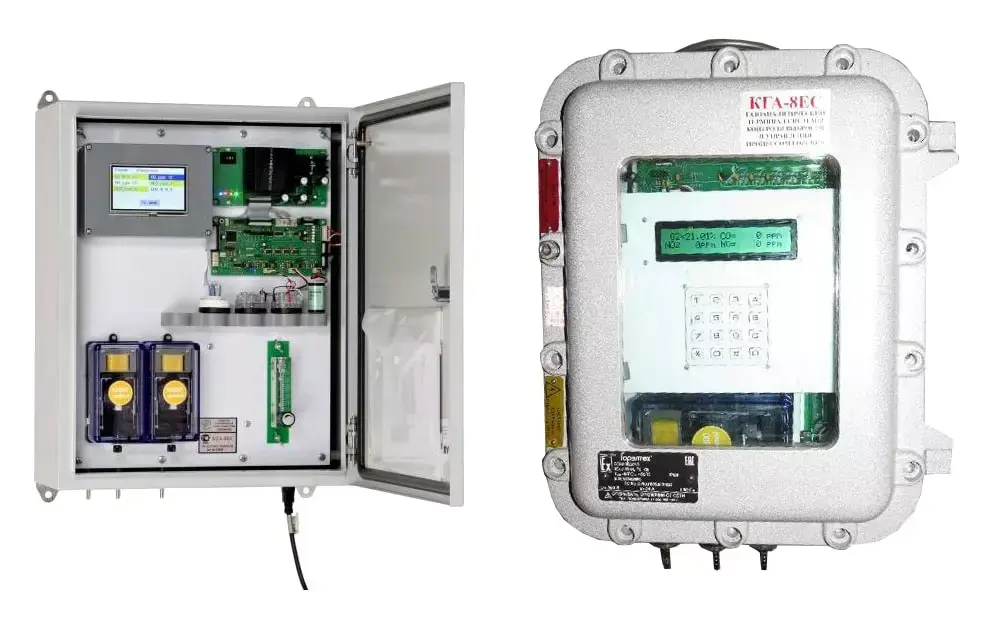

Конструктивно газоанализатор изготовлен в корпусе из ударопрочного полистирола и металла, состоящий из нескольких блоков:
- блок датчиков (до 5 датчиков);
- побудитель расхода;
- блок клапанов;
- блок обработки и отображения измерительной информации;
- блок питания.
Данные блоки смонтированы в металлическом шкафу с замком.
Газоанализатор имеет следующие выходные сигналы:
- цифровой выходной сигнал (интерфейс RS-485).
- унифицированный аналоговый выходной токовый сигнал (диапазон 0 - 5, 0 - 20 или 4 - 20 мА);
- жидкокристаллический дисплей.
Существуют аналогичные стационарные газоанализаторы на отходящие дымовые газы: АКВТ, АНГОР-С, ТДК-3М «ОКСИМЕСС», АГМ-501, ИКТС-11, ЭКОН, ЭКОН-ВТ.
КГА-8ЕС имеет децимальный номер КГ5.422.015, является средством измерения, внесён в Государственный реестр средств измерений и поставляется Заказчику с первичной поверкой.
Область применения:
Применяется для контролирования отходящих дымовых газов топливосжигающих установок в разных отраслях промышленности.Состав анализируемой среды
| Компонент | Объёмная доля компонента, %, не более |
| O2 | 21 |
| CO | 1 |
| CO2 | 20 |
| NO | 0,2 |
| NO2 | 0,015 |
| SO2 | 0,5 |
| SO3 | 0,007 |
| H2 | 0,15 |
| CH4 | 1 |
Измеряемые компоненты газоанализатора
| Контролируемые газы | Диапазон показаний объёмной доли измеряемого газа | Диапазон измерений объёмной доли измеряемого газа | Пределы допускаемой основной погрешности | |
| абсолютной | относительной, % | |||
| Кислород (О2) | от 0 до 21 % | от 0 до 5 % | ± 0,2 % об. д. | - |
| свыше 5 до 21 % | ± (0,1375+0,0125·Свх) % об. д. | |||
| Оксид углерода (CO) | от 0 до 20 млн-1* | от 0 до 20 млн-1 | ± 3 млн-1 | - |
| от 0 до 2000 млн-1 | от 0 до 200 млн-1 | ± 20 млн-1 | ||
| свыше 200 до 2000 млн-1 | - | ± 10 | ||
| Оксид азота (NO) | от 0 до 20 млн-1 | от 0 до 20 млн-1 | ± 3 млн-1 | - |
| от 0 до 1000 млн-1 | от 0 до 100 млн-1 | ± 10 млн-1 | ||
| свыше 100 до 1000 млн-1 | - | ± 10 | ||
| Диоксид серы (SO2) | от 0 до 1000 млн-1 | от 0 до 100 млн-1 | ± 10 млн-1 | - |
| свыше 100 до 1000 млн-1 | - | ± 10 | ||
| Диоксид азота (NO2) | от 0 до 20 млн-1 | от 0 до 20 млн-1 | ± 3 млн-1 | - |
| Диоксид углерода (CO2) | от 0 до 5 % | от 0 до 5 % | ± 0,3 % об. д. | - |
| от 0 до 20 % | от 0 до 5 % | ± 0,5 % об. д | ||
| свыше 5 до 20 % | - | ± 10 | ||
| Метан (CH4) термокаталитический датчик | от 0 до 10000 млн-1 | от 1000 до 10000 млн-1 | - | ± 25 |
| Метан (CH4) оптический датчик | от 0 до 10000 млн-1 | от 1000 до 10000 млн-1 | ± 1000 млн-1 | - |
1) Свх - объёмная доля кислорода на входе газоанализатора, %;
2) цена единицы наименьшего разряда цифрового дисплея газоанализатора для измерительного канала объёмной доли кислорода 0,1 %, измерительных каналов объёмной доли оксида углерода, диоксида углерода, оксида азота, диоксида азота, диоксида серы и метана 1 млн-1;
3) датчики с диапазонами измерений, отмеченные «*», можно использовать для контроля воздуха рабочей зоны.
