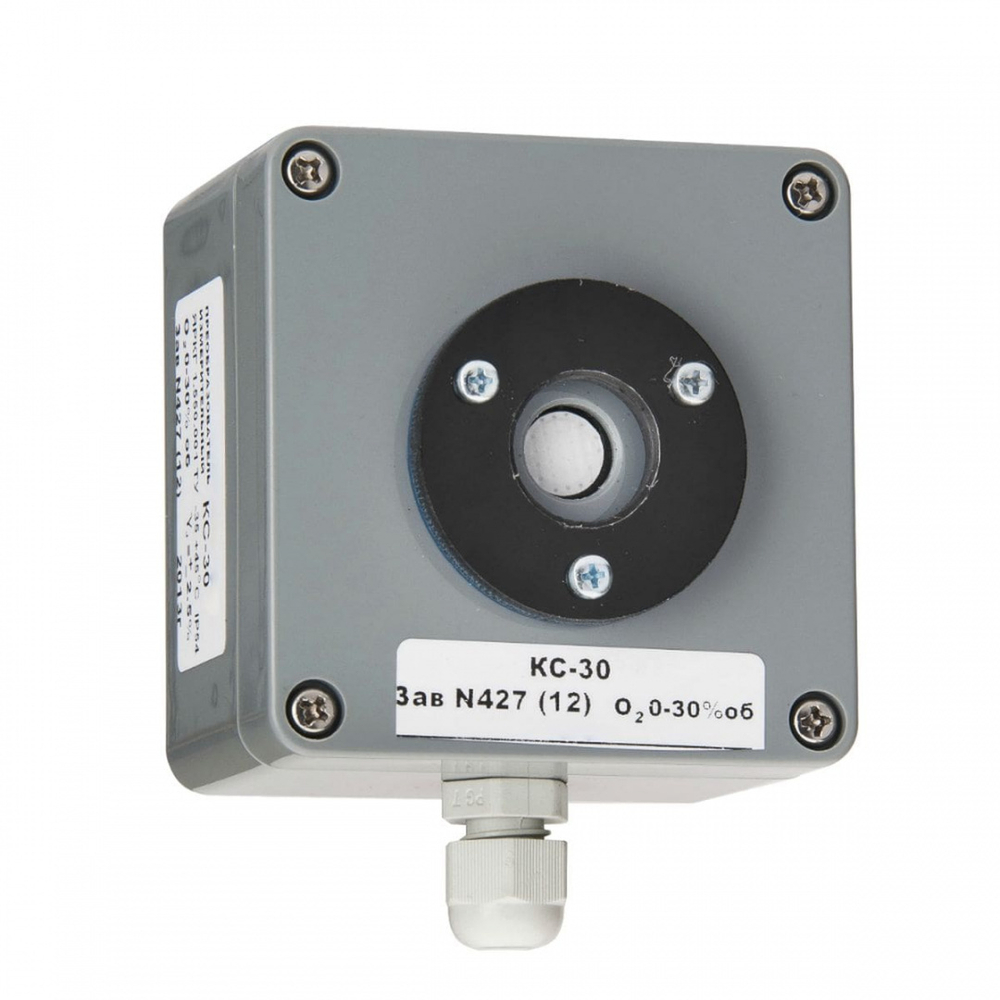

КС-30 ЯРКГ 2.840.001-14 преобразователь измерительный (датчик) кислорода электрохимический для ЭССА-O2

Серийно производимый электрохимический измерительный преобразователь (ИП) КС-30, имеющий чертёжный номер ЯРКГ.2.840.001-14, предназначен для преобразования концентрации объёмной доли кислорода в величину электрического сигнала постоянного тока, прямо пропорциональную содержанию O₂ в воздухе исследуемой территории рабочей области.

Завод-производитель гарантирует соответствие измерительных преобразователей кислорода серии КС-30 требованиям ТУ 4215-002-11269194-03 ЯРКГ 1.550.001 при полном соблюдении конечным пользователем условий транспортирования, хранения и рабочей эксплуатации.

Допускается проведение государственной поверки отдельных измерительных преобразователей кислорода КС30 (согласно методики поверки) из состава стационарных газоанализаторов ЭССА-О2, внесённых в Государственный реестр средств измерений РФ.

Электрохимический ИП КС-30 является измерительным компонентом (элементом) стационарного газоанализатора кислорода ЭССА-O2/N (исп. БС/(Н)/(Р)).

Область применения

Измерительный преобразователь (сенсор) кислорода КС-30 ЯРКГ2.840.001-14 используется при замене выносного электрохимического блока датчика на O₂ в следующих случаях:
- горит светодиод «НС» канала O₂ на блоке сигнализации (БС);
- при калибровке измерительного канала кислорода газоанализатора не выставляются требуемые значения выходного тока (4 - 20 мА).

Габариты, состав и установочные размеры

1 - винты крепления съёмной крышки; 2 - съёмная крышка; 3 - монтажная плата; 4 - клеммник для подключения измерительного кабеля; 5 - резистор установки «нуля»; 6 - резистор установки чувствительности; 7 - монтажные отверстия (диаметр 4,5 мм); 8 - электрохимический сенсор-ячейка O2-A2 (Alphasense).

Преобразователь кислорода электрохимического типа марки КС-30 устанавливается на заземлённых либо изолированных от земли конструкциях, на которые не подано электрическое напряжение.

Рабочее положение ИП - любое. Измерительный преобразователь используется для настенного монтажа. Для этого на задней стенке корпуса находятся четыре отверстия под крепление.

Принцип и метод действия

В основе рабочей эксплуатации ИП КС30 лежит электрохимический метод детектирования, основанный на реакции O₂ со специальным электролитом, протекающей в электрохимической ячейке О2-А2.

Электрохимический измерительный преобразователь формирует токовый электрический сигнал, пропорциональный содержанию кислорода в воздухе рабочей зоны. Выработанный сигнал поступает по экранированному двужильному кабелю на вторичный блок сигнализации (БС).
