Применяется для непрерывного мониторинга содержания в воздухе рабочей зоны от 1 до 4 газов: угарный газ (CO), сероводород (H2S), кислород (O2) и горючие газы (метан CH4, пропан C3H8, этан C2H6) и выдачи оповещения о достижении заданных порогов концентраций измеряемых компонентов с дальнейшей записью в энергонезависимую память (11800 событий).

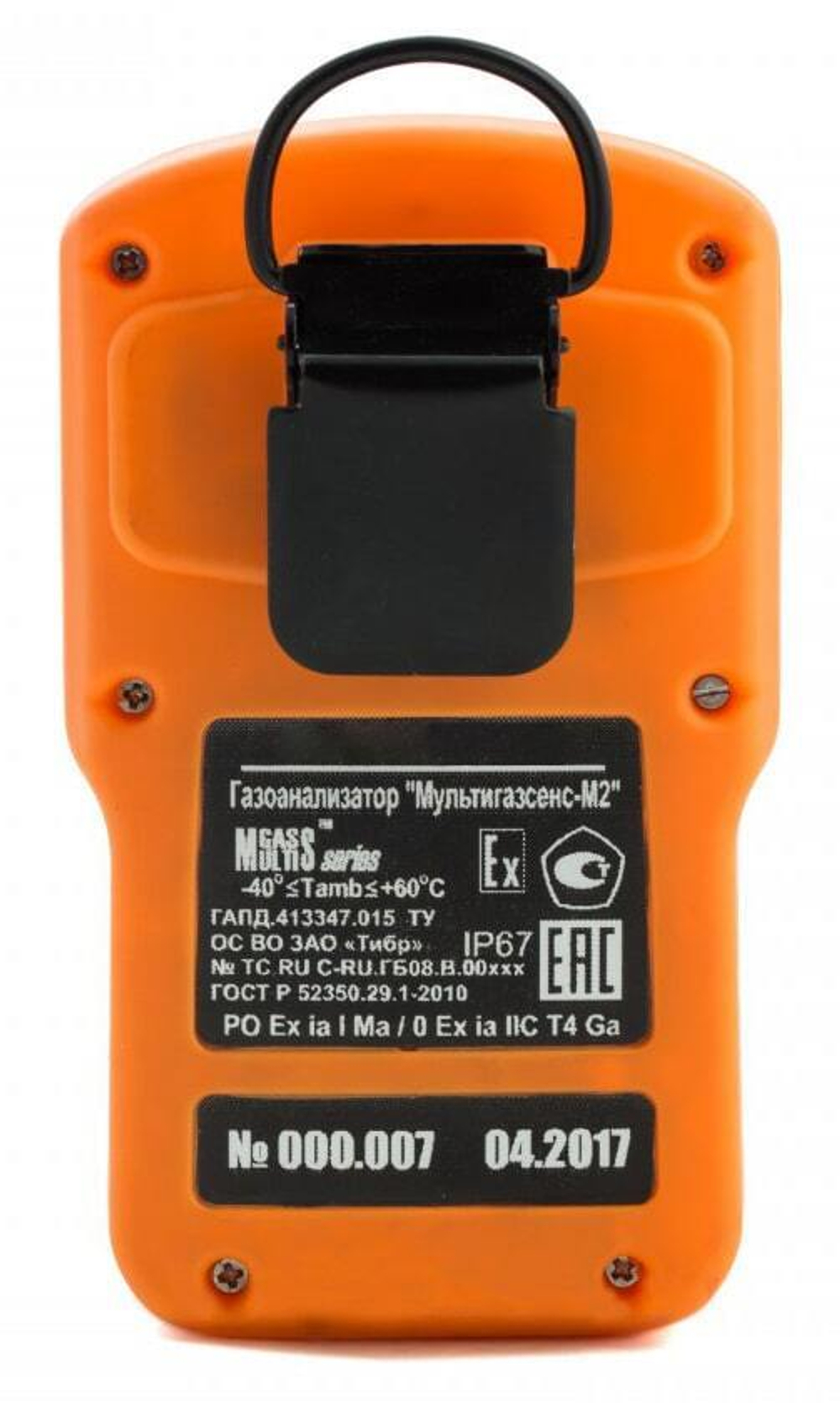

Серийно изготавливаемый газоанализатор МУЛЬТИГАЗСЕНС-М2 представляет собой многокомпонентный (до 4ёх газов одновременно) носимый неподзаряжаемый газоаналитический прибор непрерывного действия, т.е. прибор работает без выключения (подзарядки и замены батареи) с момента активации в течение 2 или 3 лет (в зависимости от выбранной модели).
В прибор могут быть встроены сразу 3 газочувствительных датчика:
1. Инфракрасный (ИК) (несменяемый, срок службы более 10 лет) датчик на горючие газы;
2. Электрохимический датчик (сменяемый) на кислород (O2);
3. Электрохимический датчик (сменяемый):
а) на угарный газ (CO), диапазон измерения 0 - 2000 ppm (млн-1);
или
б) на сероводород (H2S), диапазон измерения 0 - 100 ppm (млн-1);
или
в) сдвоенный сенсор на два газа CO (0-500 ppm) / H2S (0 - 100 ppm).
А также установлена неперезаряжаемая батарейка (заменяемая), рассчитанная минимум на 2-3 года непрерывной работы прибора.
По истечению двух - трёх лет постоянной работы, электрохимические ячейки вместе с батарейкой заменяются в заводских условиях и прибор вновь будет готов к эксплуатации.
Аналогичные приборы:
1. Multi Gas Clip Simple (MGC Simple);
2. BW Clip4 (GasAlertMicro или GasAlertQuattro);
3. Анкат-7664Микро;
4. Анкат-64М3;
5. СЕАН-П;
6. Лидер-04.
Газоанализатор внесён в Государственный реестр средств измерений РФ, является средством измерения и поставляется Заказчикам с обязательной первичной заводской поверкой. Поверка газоанализатора входит в стоимость прибора.
Поверка газоанализаторов при отгрузке - бесплатная (осуществляется на заводе).
Области применения:
- взрывоопасные зоны классов 0, 1 и 2;
- газо и нефтеперерабатывающие, а также другие заводы;
- ЖКХ;
- подземные выработки шахт и рудников, в том числе опасные по газу и пыли;
- категории взрывоопасных смесей IIA, IIB и IIC;
- угольная, нефтяная, газовая, энергетическая промышленность;
- индивидуальный контроль окружающей воздушной среды.
Принцип действия
Принцип работы газоанализатора основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3 - 3,4 мкм - оптическим сенсором и электрохимическом методе измерения, путём попадания токсичных газов и кислорода через полупроницаемую мембрану на поверхность катализатора измерительного электрода, где происходит реакция окисления контролируемого вещества - ЭХЯ сенсором.
Преимущества и особенности
- удалённое информирование о событиях, получение информации на расстоянии до 15 км;
- защита оболочки прибора от пыли и влаги IP68, при падении в жидкость всплывает на поверхность;
- минимум расходов на эксплуатацию - межповерочный интервал - 12 месяцев;
- противоударный корпус с прорезиненным покрытием;
- высокая стабильность оптики;
- интуитивно понятный интерфейс меню газоанализатора, управление одной кнопкой;
- простота замены АКБ по истечении 2 лет эксплуатации;
- устойчивая работа при низких температурах и высоких концентрациях;
- применяется низкопотребляющий оптический (инфракрасный (ИК)) сенсор для определения горючих газов и паров;
- простота калибровки и настройки с помощью программного обеспечения для компьютера.
Измеряемые газы и диапазоны измерения (оптические сенсоры)
| Наименование газа | Формула газа | Диапазон измерения |
| Оптические сенсоры: | ||
| Метан | CH4 | от 0 до 100 % НКПР |
| Метан | CH4 | от 0 до 100 % об. |
| Этан | C2H6 | от 0 до 100 % НКПР |
| Пропан | C3H8 | от 0 до 100 % НКПР |
| Пропилен | C3H6 | от 0 до 100 % НКПР |
| Изобутан | C4H10 | от 0 до 100 % НКПР |
| Пентан | C5H12 | от 0 до 100 % НКПР |
| Метанол | CH3OH | от 0 до 50 % НКПР |
| Бензол | C6H6 | от 0 до 100 % НКПР |
| н-Гептан | C7H16 | от 0 до 100 % НКПР |
| Бензин | - | от 0 до 50 % НКПР |
| Керосин | - | от 0 до 50 % НКПР |
| Диз. Топливо | - | от 0 до 50 % НКПР |
| Пары нефтепродуктов | - | от 0 до 50 % НКПР |
| Сумма углеводородов | - | от 0 до 50 % НКПР |
| Диоксид углерода | CO2 | от 0 до 5 % об. |
Измеряемые газы и диапазоны измерения (электрохимические сенсоры)
| Наименование газа | Формула газа | Диапазон измерения |
| Оптические сенсоры: | ||
| Кислород | O2 | от 0 до 30 % об. |
| Оксид углерода | CO | от 0 до 2000 млн-1 |
| Сероводород | H2S | от 0 до 1000 млн-1 |
| Хлор | Cl2 | от 0 до 200 млн-1 |
| Аммиак | NH3 | от 0 до 1000 млн-1 |
| Диоксид серы | SO2 | от 0 до 20 млн-1 |
| Диоксид азота | NO2 | от 0 до 2000 млн-1 |
| Водород | H2 | от 0 до 2 % об. |
Исполнения газоанализатора (обозначения при заказе)
| Исполнение газоанализатора | Канальность (количество измеряемых газов) газоанализатора |
| Мультигазсенс (CH4, O2, CO:0 - 500 ppm / H2S) | Четырёхканальный |
| Мультигазсенс (C3H8, O2, CO:0 - 500 ppm / H2S) | Четырёхканальный |
| Мультигазсенс (CH4, O2, CO:0 - 2000 ppm) | Трёхканальный |
| Мультигазсенс (C3H8, O2, CO:0 - 2000 ppm) | Трёхканальный |
| Мультигазсенс (CH4, O2, H2S) | Трёхканальный |
| Мультигазсенс (C3H8, O2, H2S) | Трёхканальный |
| Мультигазсенс (CH4, O2,) | Двухканальный |
| Мультигазсенс (C3H8, O2,) | Двухканальный |
| Мультигазсенс (CH4, CO:0 - 2000 ppm) | Двухканальный |
| Мультигазсенс (C3H8, CO:0 - 2000 ppm) | Двухканальный |
| Мультигазсенс (CH4, H2S) | Двухканальный |
| Мультигазсенс (C3H8, H2S) | Двухканальный |
| Мультигазсенс (O2, CO:0 - 2000 ppm) | Двухканальный |
| Мультигазсенс (O2, H2S) | Двухканальный |
| Мультигазсенс (CO:0 - 500 ppm, H2S) | Двухканальный |
| Мультигазсенс (CH4) | Одноканальный |
| Мультигазсенс (C3H8) | Одноканальный |
| Мультигазсенс (CO:0 - 2000 ppm) | Одноканальный |
| Мультигазсенс (O2) | Одноканальный |
| Мультигазсенс (H2S) | Одноканальный |
