Применяется для периодического измерения массовых концентраций от 1 до 6 веществ: токсичных газов и паров, летучих органических веществ (ЛОВ (VOC)), диоксида углерода (CO2), метана (CH4), кислорода (O2) и ДВК горючих газов (Ex) в воздухе рабочей зоны ограниченных и замкнутых пространств (ОЗП) или на открытых площадках.

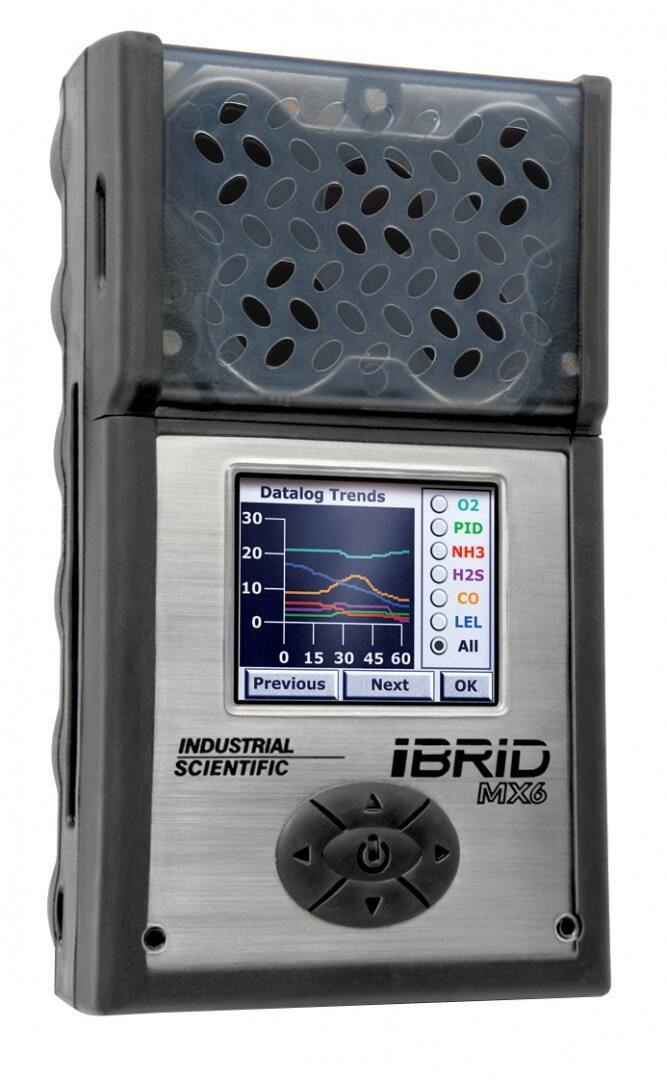

MX6 iBrid (Industrial Scientific Corporation (ISC)) конструктивно изготавливается в одноблочном обрезиненном корпусе c 6ю измерительными каналами (1 канал - кислород, 1 канал - горючие газы, 1 канал - летучие органические соединения (ЛОС), 3 канала - токсичные газы) и представляет собой ручной многокомпонентный автономный газоанализатор во взрывобезопасном исполнении, который может работать в диффузионном (без насоса) или принудительном режиме (с насосом) отбора пробы (в зависимости от модификации газоанализатора).
Маркировка взрывозащиты газоанализатора по ГОСТ 30852.0-2002 (МЭК 60079-0:1998): 1ExiаdIICT4 Х / РВ ExiadI Х
Газоанализатор MX6 внесён в госреестр средств измерений РФ, является средством измерения и поставляется Заказчикам с государственной поверкой. Поверка подтверждается клеймом ОТК в паспорте на прибор и внесением информации о поверке в систему АРШИН, т.е. результаты госповерки подтверждаются сведениями в Федеральном информационном фонде по обеспечению единства измерений.
Также выпускается газоанализатор, измеряющий от 1 до 4 газов одновременно: Ventis MX4.
Преимущества и особенности:
- заводские установки порогов срабатывания сигнализации могут быть изменены самостоятельно пользователем в процессе эксплуатации прибора;

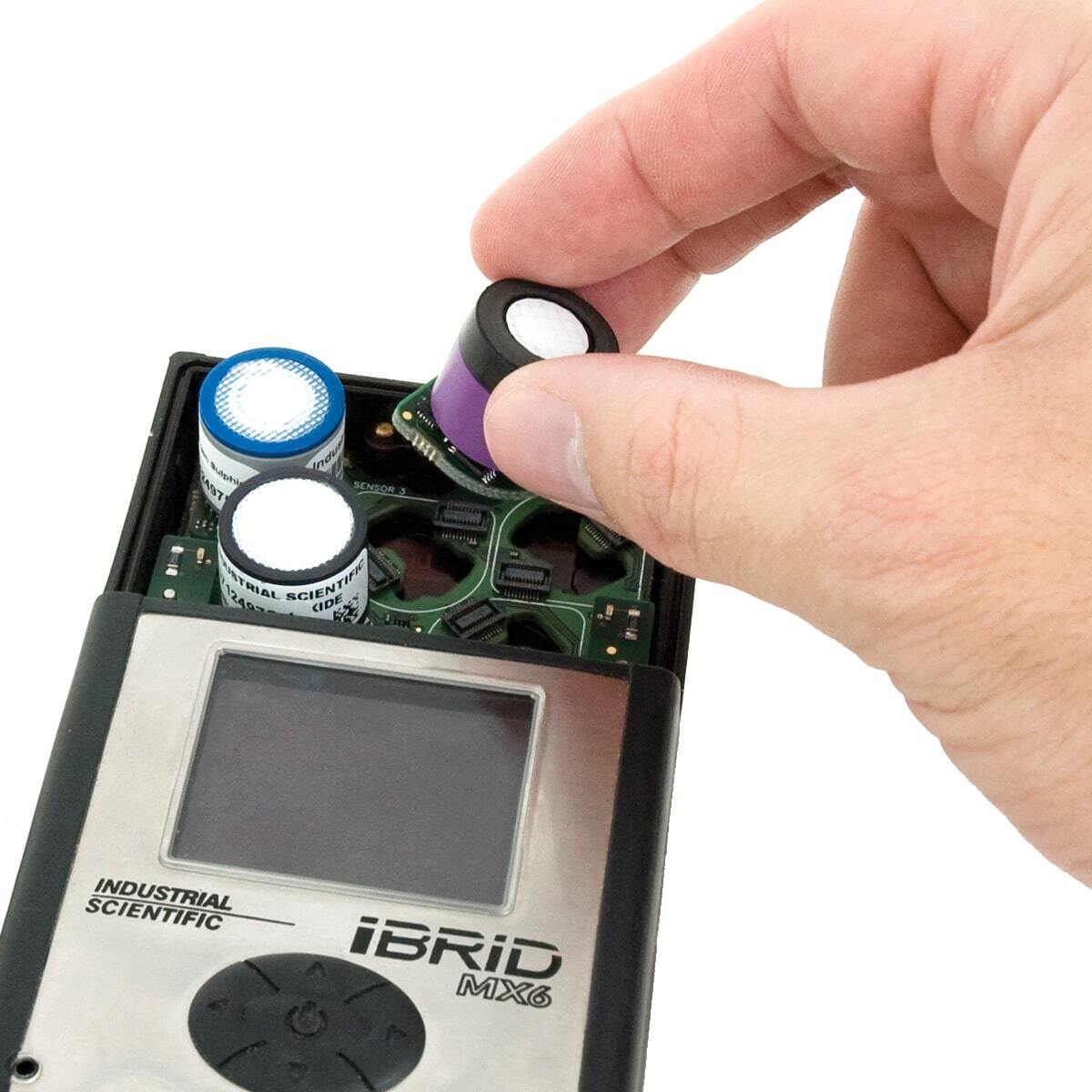

- возможность применения взаимозаменяемых газочувствительных сенсора разных типов: фотоионизационный, инфракрасный, термокаталитический и электрохимический;
- взрывозащищённое исполнение;
- наличие 4ёх уровней сигнализации;
- обеспечивает сигнализацию по усредненной концентрации газа за период 15 минут (STEL) и 8 часов (TWA);
- наличие клипсы для удобного крепления прибора на одежду;
- непрерывное одновременное измерение от 1 до 6 газов на протяжении 5 – 36 часов (в зависимости от используемого источника питания);
- самодиагностика при включении;
- встроенная операционная система для управления меню;

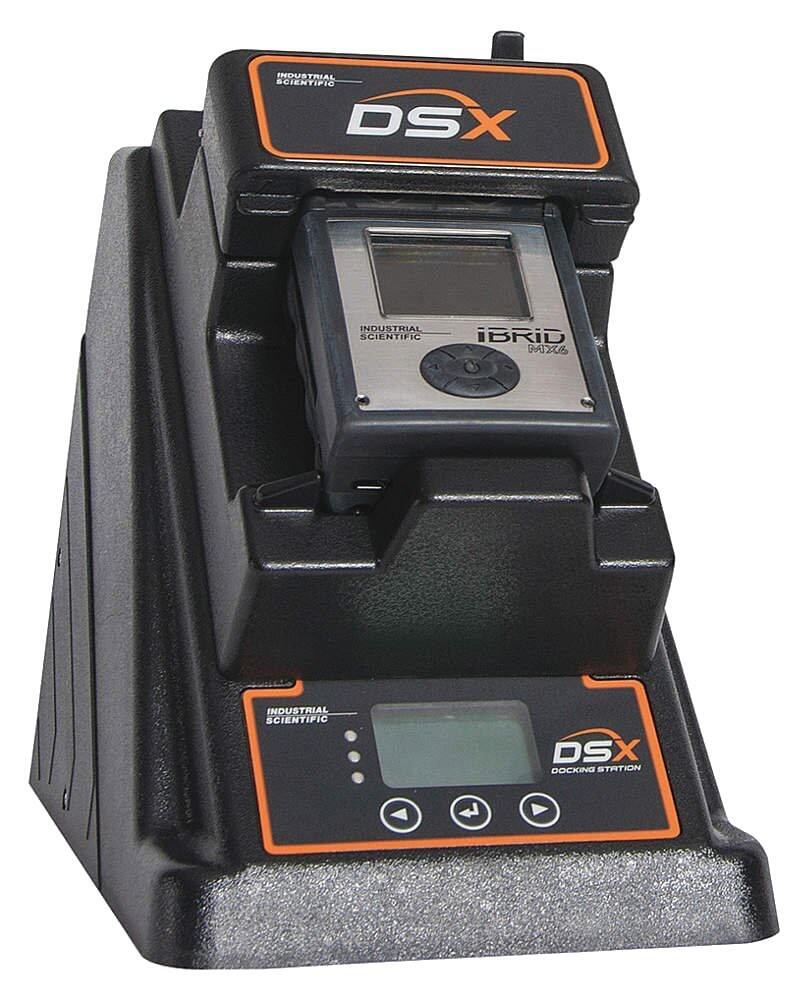

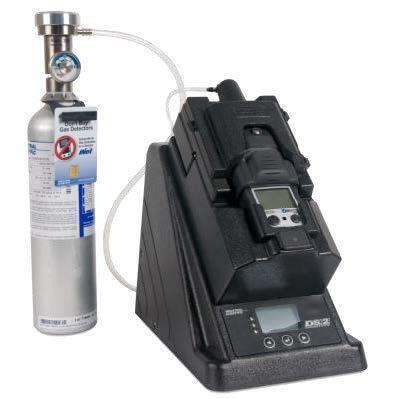

- совместимость с iNet и DS2 Docking Station;
- многоязычное меню;
- многофункциональная (5 функций) навигационная кнопка;
- передача информации на компьютер с помощью ИК-порта (ИК-диапазон со скоростью 115 200 бит/с);

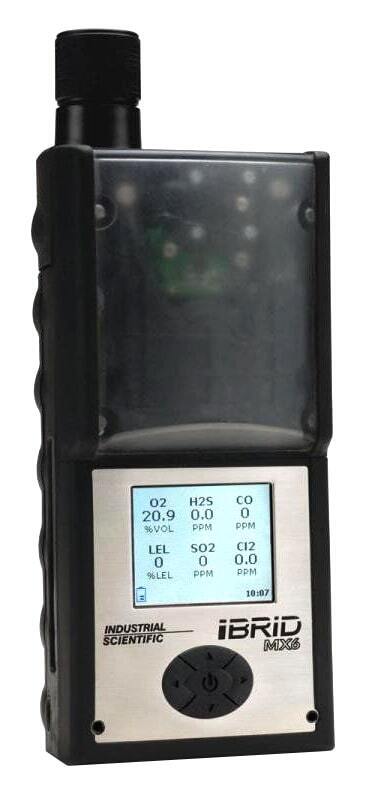

- два режима работы: диффузионный пробоотбор, принудительный отбор пробы;
- наличие цветного жидкокристаллического графического LCD дисплей высокого разрешения с подсветкой;
- прорезиненный корпус;
- улучшенная ЭМС;
- высокий уровень защиты от пыли и влаги по ГОСТ 14254-96 – IP67/IP68;
- хранение данных в памяти (данные для 6 измерительных каналов за 3 месяца при интервале записи – 1 мин (интервал записи может настраиваться от 1 c до 5 мин) и запись журнала событий (60 событий);
- гарантийный срок – 2 года.
Области применения:
- нефтегазовая промышленность;
- производство химии;
- персональный контроль воздуха;
- контроль герметизации;
- измерение концентраций выбросов дизельных двигателей;
- выполнение различных работ в ограниченных и замкнутых пространствах или на открытом пространстве;
- контроль состояния воздуха санитарно-защитных зон в различных отраслях промышленности, взрывоопасных зон, рабочей зоны при аварийных выбросах;
- применение в горноспасательных операциях.Время работы газоанализатора от разных источников питания
| Исполнения газоанализаторов с различными источниками питания | Время работы* (в часах) | Время перезарядки (в часах) |
| Литий-ионный аккумулятор | ||
| MX6 iBrid без насоса | 24 | < 7 |
| MX6 iBrid с насосом | 12 | < 7 |
| Литий-ионный аккумулятор повышенной емкости | ||
| MX6 iBrid без насоса | 36 | < 8 |
| MX6 iBrid с насосом | 20 | < 8 |
| Щелочная батарея | ||
| MX6 iBrid без насоса | 10 | н. п. |
| MX6 iBrid с насосом | 5 | н. п. |
*Типичное время работы при полностью заряженной батарее и комнатной температуре для газоанализатора с датчиками CO, O2, НПВ (каталитический датчик) и H2S.
Необходимая температура окружающего воздуха для зарядки 0 - 50 °C.Измеряемые газы, диапазоны их измерений
| Газ, единица измерения | Диапазон измерений | Предел допускаемого времени установления показаний СИ Т0,9Д, с |
| Горючие газы1) (термохимический сенсор), % НКПР | 0 - 50 | 20 |
| Метан (CH4) (термохимический сенсор), % об. доли | 0 - 2,5 | 20 |
| Метан (CH4) (оптический сенсор), % НКПР | 0 - 50 | 20 |
| 50 - 100 | ||
| Метан (CH4) (оптический сенсор), % об. доли | 0 - 50 | 20 |
| 50 - 100 | ||
| Горючие газы2) (оптический сенсор), % НКПР | 0 - 50 | 20 |
| 50 - 100 | ||
| Диоксид углерода (CO2) (оптический сенсор), % об. доли | 0 - 0,5 | 70 |
| 0,5 - 5 | ||
| Кислород (O2), % об. доли | 0 - 30 | 10 |
| 10 - 30 | ||
| Угарный газ (CO), млн-1 | 0 - 40 | 45 |
| 40 - 1500 | ||
| Угарный газ (CO) (с компенсацией по водороду (H2)), млн-1 | 0 - 40 | 48 |
| 40 - 1000 | ||
| Угарный газ3) (CO), млн-1 | 0 - 1000 | 45 |
| 1000 - 9999 | ||
| Сероводород (H2S), млн-1 | 0 - 10 | 15 |
| 10 - 200 | ||
| 200 - 500 | ||
| Оксид углерода (CO) (сенсор COHS-CO и H2S в одном корпусе), млн-1 | 0 - 40 | 45 |
| 40 - 1500 | ||
| Сероводород (H2S) (сенсор COHS-CO и H2S в одном корпусе), млн-1 | 0 - 10 | 15 |
| 10 - 200 | ||
| 200 - 500 | ||
| Оксид азота (NO), млн-1 | 0 - 15 | 30 |
| 15 - 1000 | ||
| Диоксид азота (NO2), млн-1 | 0 - 2 | 30 |
| 2 - 150 | ||
| Диоксид серы (SO2), млн-1 | 0 - 6 | 80 |
| 6 - 150 | ||
| Водород (H2), млн-1 | 0 - 100 | 150 |
| 100 - 2000 | ||
| Хлороводород (HCl), млн-1 | 0 - 4 | 60 |
| 4 - 30 | ||
| Синильная кислота3) (HCN), млн-1 | 0 - 1,5 | 75 |
| 1,5 - 30 | ||
| Аммиак (NH3), млн-1 | 0 - 40 | 55 |
| 40 - 500 | ||
| Хлор3) (Cl2), млн-1 | 0 - 1,5 | 120 |
| 1,5 - 100 | ||
| Фосфин3) (PH3), млн-1 | 0 - 0,15 | 30 |
| 0,15 - 5 | ||
| Фотоионизационный сенсор | ||
| Гексан (C6H12), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| Бензол3) (C6H6), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| Толуол (C6H5CH3), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| o, m, n-Ксилол (C6H4 (CH3)2), млн-1 | 0 - 50 | 20 |
| 50 - 250 | ||
| Стирол (C6H5CHCH2), млн-1 | 0 - 50 | 20 |
| 50 - 250 | ||
| Оксид этилена3) (C6H4O), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| Ацетон (CH3COCH3), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| Уксусная кислота (CH3COOH), млн-1 | 0 - 30 | 20 |
| Этилен (C2H4), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| Винилхлорид3) (C2H3Cl), млн-1 | 0 - 50 | 20 |
| 50 - 2000 | ||
| Фенол3) (C6H5OH), млн-1 | 0 - 25 | 20 |
1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан (C2H6), бутан (C4H10), пентан (C5H12), гексан (C6H12), водород (H2), ацетилен (C2H2), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O);
2) - поверочным компонентом является один из следующих определяемых компонентов: пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14);
3) - используются для измерения объёмной доли определяемого компонента при аварийных ситуациях.
Сенсоры, используемые в газоанализаторе
| Контролируемый газ | Артикул газочувствительного сенсора |
| Оксид углерода (CO) | 17124975-1 |
| Сероводород (H2S) | 17124975-2 |
| Кислород (O2) | 17124975-3 |
| Двуокись азота (NO2) | 17124975-4 |
| Диоксид серы (SO2) | 17124975-5 |
| Аммиак (CH4) | 17124975-6 |
| Хлор (Cl2) | 17124975-7 |
| Диоксид хлора (ClO2) | 17124975-8 |
| Фосфин (PH3) | 17124975-9 |
| Хлороводород (HCl) | 17124975-A |
| Цианистый водород (HCN) | 17124975-B |
| Водород (H2) | 17124975-C |
| Оксид азота (NO) | 17124975-D |
| Фосфин (PH3) (высокий) | 17124975-E |
| Оксид углерода (CO) (H2 низкий) | 17124975-G |
| Оксид углерода (CO) (высокий) | 17124975-H |
| Угарный газ / Сероводород (CO / H2S) | 17124975-J |
| % НКПР (пентан) | 17124975-K |
| % НКПР (метан) | 17124975-L |
| Метан (от 0 до 5 % объёмной доли) | 17124975-M |
| Метан ИК (от 0 до 100 % объёмной доли) | 17124975-N |
| Углеводороды ИК (от 0 до 100 % НКПР) | 17124975-P |
| Диоксид углерода ИК (от 0 до 5 % объёмной доли) | 17124975-Q |
| Летучие органические соединения (ЛОС) | 17124975-R |
| Метан (от 0 до 100 % НКПР) | 17124975-S |
