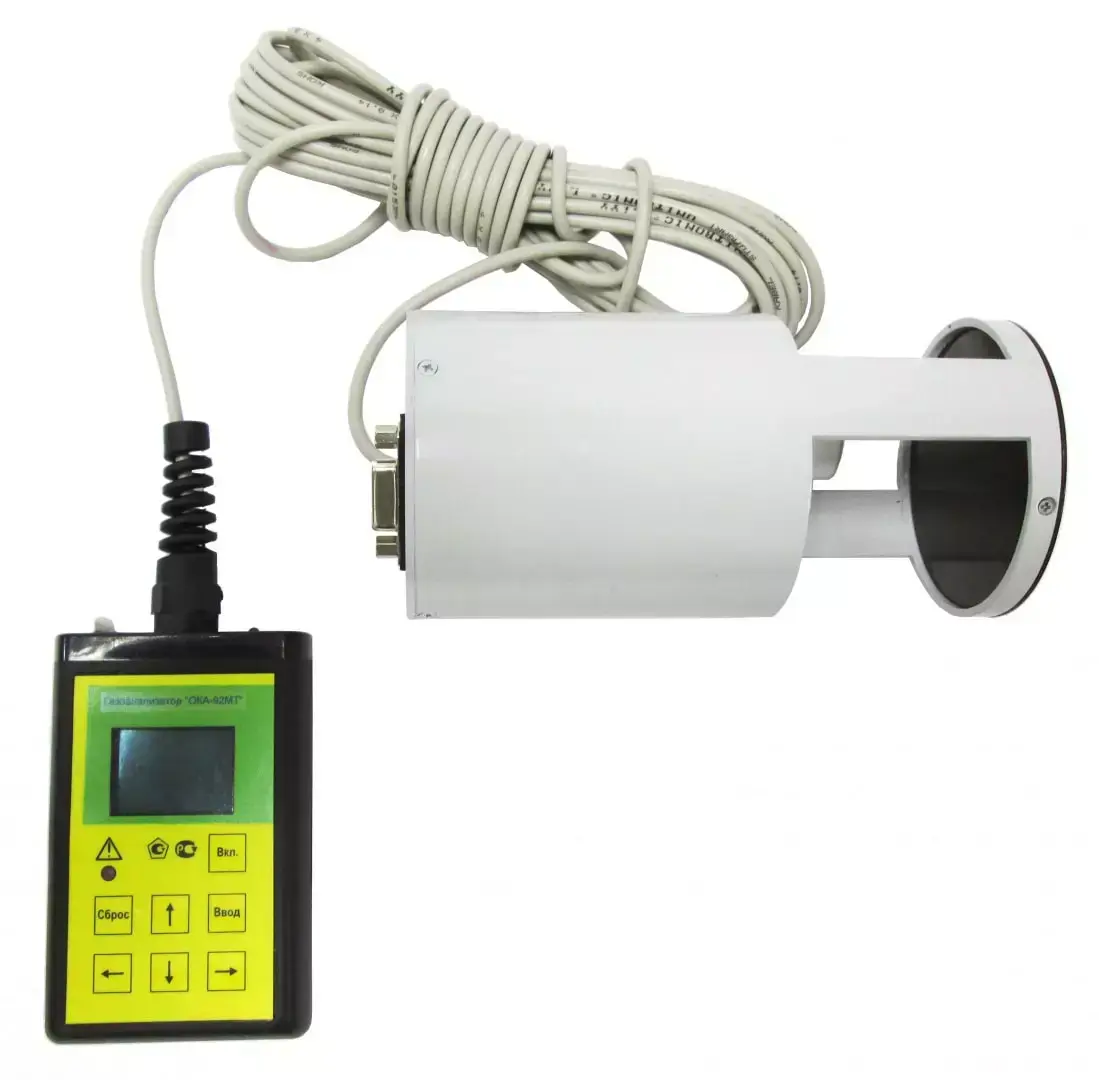

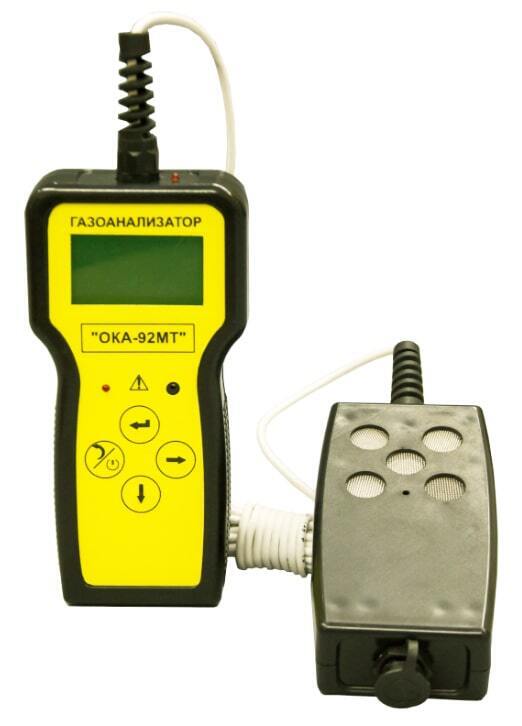

Серийно производимый двухканальный портативный сигнализатор газов отечественной разработки ОКА-М предназначен для непрерывного измерения горючих газов в воздухе рабочей зоны. Газоанализатор ОКА-М выпускается и как индивидуальный прибор со встроенными датчиками, и как прибор с выносным блоком датчиков на кабеле от 6 до 30 метров длиной. Длину кабеля необходимо указывать во время заказа. В стандартную комплектацию входит шестиметровый кабель. Наиболее часто используется при работе в канализационных коллекторах, колодцах, туннелях, баках, закрытых помещениях.
НПП “Газоаналит” рекомендует совместное применение газоанализатора ОКА-М с выносным блоком датчиков и вентилятора для продувки колодцев ВСП-500М (на 12 В и 24В), а также мобильного вентилятора SHT (с питанием от сети 220 В).
В газоанализаторе ОКА-М могут использоваться следующие типы сенсоров: термокаталитические и инфракрасные (оптические). Принцип работы газоанализатора основан на измерении проходящего сквозь сенсоры электрического сигнала. Полученный сигнал путём перерасчёта преобразуется в концентрацию газа.
Газоанализатор ОКА выпускается в 5 исполнениях:

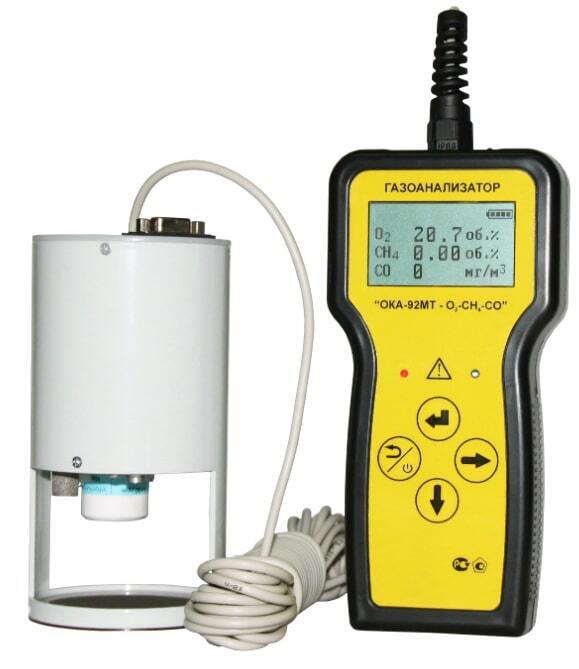

- И11 (общепромышленное с выносным блоком датчиков);

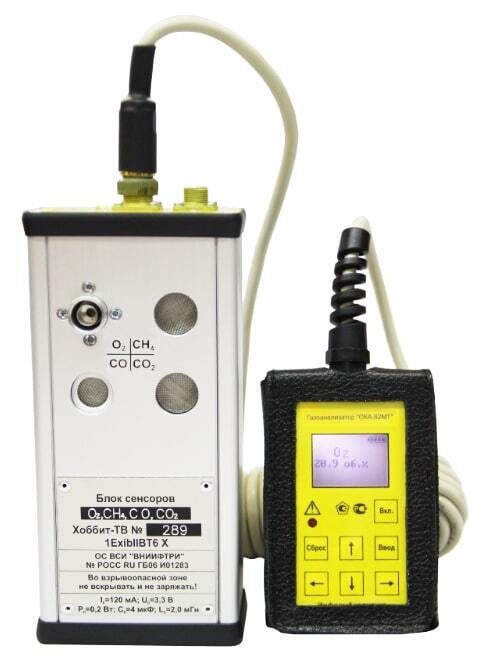

- И11 (взрывозащищенное с выносным блоком датчиков);

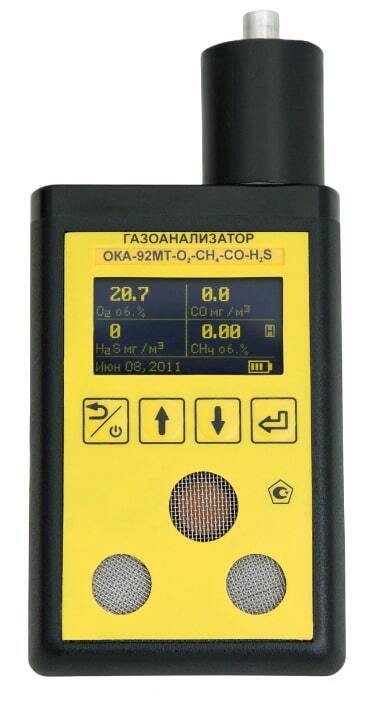

- И13 (индивидуальный со встроенными датчиками);
- В3а (взрывозащищенное с питанием от батарей);
- В3б (взрывозащищенное с питанием от аккумуляторов).
Для управления и настройки устройства на передней панели расположены клавиши управления. Для отображения результатов измерений имеется встроенный жидкокристаллический цифровой дисплей. Для удобства работы с газоанализатором и хранения в комплекте поставки предусмотрена сумка для переноски.
Безопасность, точность и надёжность изделия подтверждаются соответствующими свидетельствами и сертификатами. Устройство внесено в государственный реестр СИ России.
Область применения:
- колодцы (кабельные теплофикационные, водопроводные, канализационные и др.);
- канализационные насосные станции;
- ЖКХ;
- склады ГСМ;
- воздух рабочей зоны промышленных помещений;
- тепловые и телефонные сети;
- топливно-энергетический комплекс (ТЭК);
- тоннели;
- канализационные коллекторы и стоки;
- туннели, цистерны, баки, подвалы и другие помещения, где недостаток кислорода или превышение концентраций токсичных и горючих газов представляют угрозу здоровью людям или возможность взрыва.
Перечень поверочных газовых смесей, применяемые для поверки газоанализатора
| Измеряемый газ | ПГС №2, мг/м3 | ПГС №4, мг/м3 | ПГС №5, мг/м3 |
| Метан (CH4 - воздух) | (0,15 ± 0,03) | (0,25 ± 0,05) | (0,45 ± 0,05) |
| Пропан (C3H8 - воздух) | (0,06 ± 0,01) | (0,1 ± 0,01) | (0,18 ± 0,02) |
| Гексан (C6H14 - воздух) | (0,9 ± 0,1), мг/дм3 | (2 ± 0,2), мг/дм3 | (3,6 ± 0,4), мг/дм3 |
| Водород (H2 - воздух) | (0,14 ± 0,02) | (0,2 ± 0,02) | (0,44 ± 0,04) |
| Оксид углерода - как горючий газ (CO - воздух) | (0,37 ± 0,07) | (0,6 ± 0,06) | (1,1 ± 0,1) |
Список нормативных документов, регламентирующих применение переносных газоанализаторов ОКА:
- ГОСТ 12.3.006 - 75 «ССБТ. Эксплуатация водопроводных и канализационных сооружений и сетей»;
- ПОТ Р М-025-2002 «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства» не действует, отменен. Заменен Приказом 758н;
- Приказ 758н "Об утверждении Правил по охране труда в жилищно-коммунальном хозяйстве";
- ПБ 09-594-03 «Правила безопасности при производстве, хранении, транспортировании и применении хлора»;
- ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления».
Форма и примеры заказа
В обозначении газоанализатора серии ОКА цифра «92» обозначает наличие сенсора на кислород, буква «М» обозначает наличие сенсора на горючие газы, а буква «Т» обозначает наличие сенсора на токсичные газы.
При заказе конкретной модификации обязательно указывать следующее:
- тип конструкции (с выносным блоком датчиков или встроенным);
- длину соединительного кабеля между блоком индикации и выносным датчиком (от 6 до 30 метров);
- тип газоанализатора (общепромышленный или взрывозащищённый).
Примеры заказа:
- ОКА-92МТ (O2, CH4, CO) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану и угарному газу с выносным блоком датчиков на кабеле 6 метров, исполнение общепромышленное;
- ОКА-92МТ (O2, CH4, CO, H2S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по метану, угарному газу и сероводороду со встроенным блоком датчиков, исполнение взрывозащищённое;
- ОКА-92МТ (O2, C6H14, H2S) переносной газоанализатор кислорода, горючих и токсичных газов с калибровкой по гексану, сероводороду с выносным блоком датчиков на кабеле 14 метров, исполнение взрывозащищённое.
