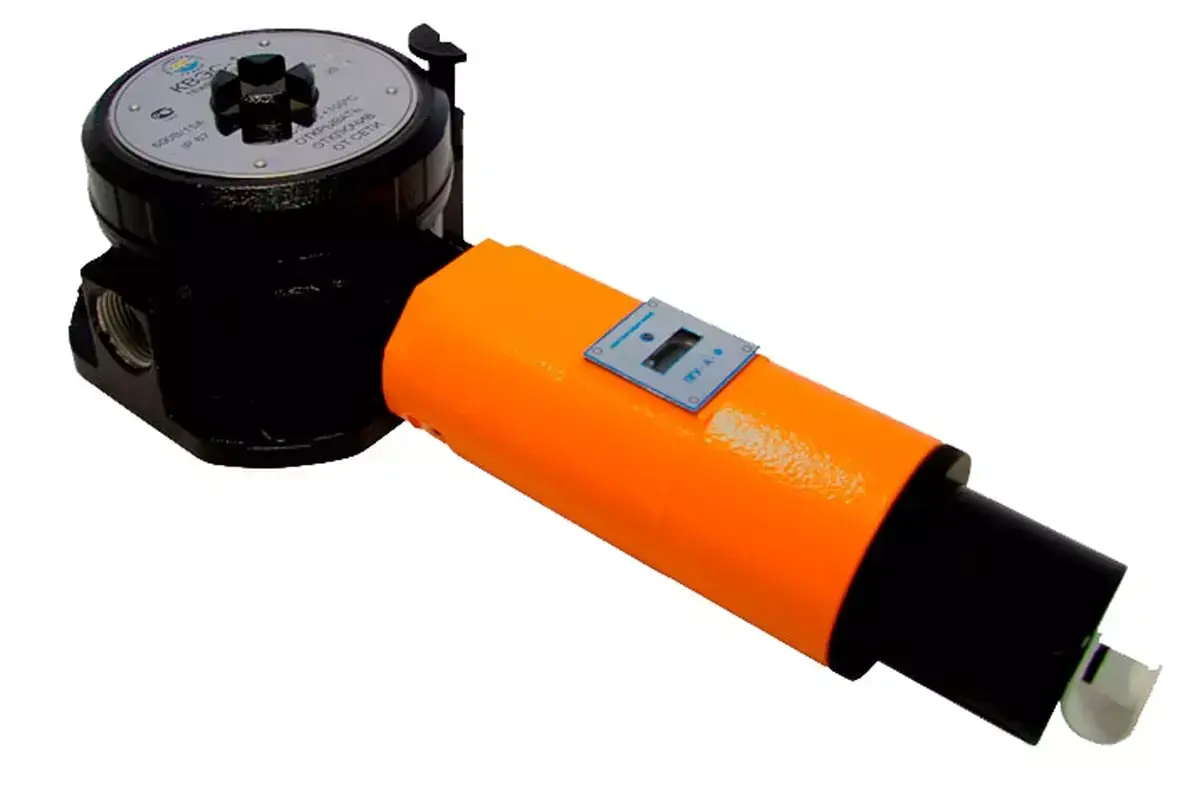

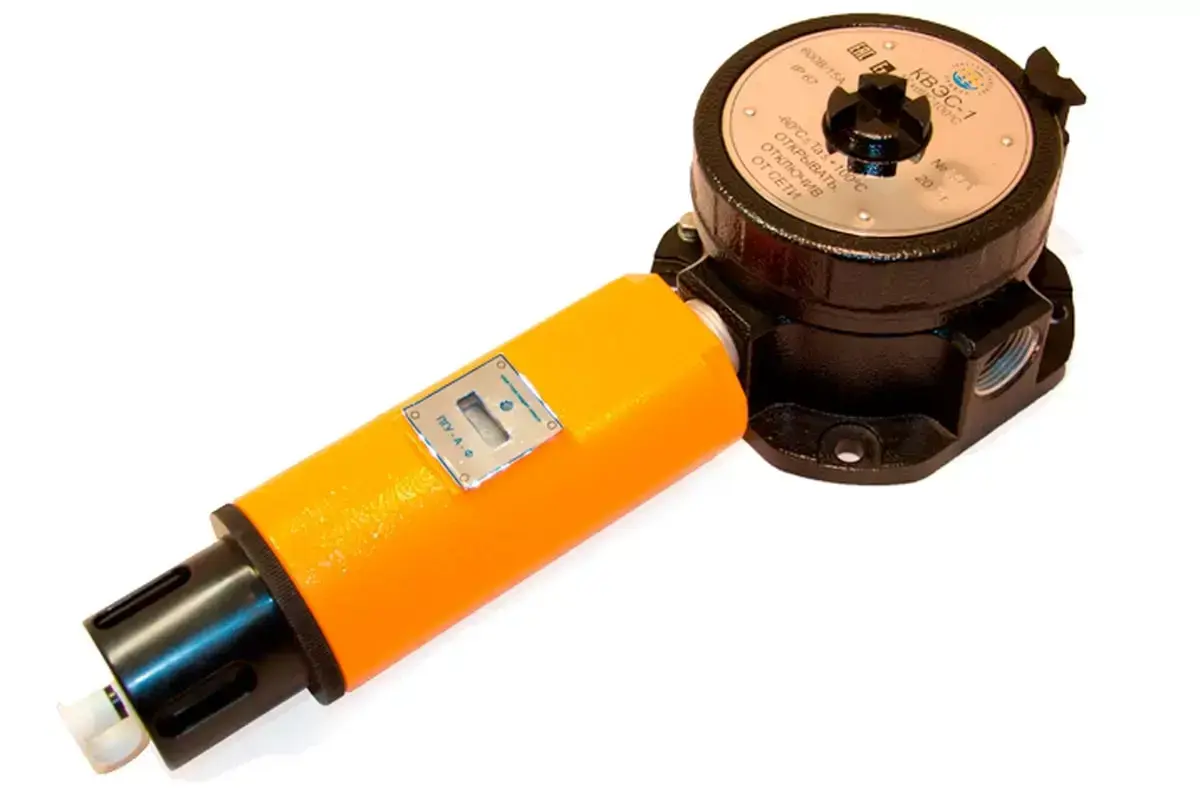

Газовый преобразователь ПГУ-А представляет собой электрический стационарный взрывозащищённый одноканальный прибор непрерывного действия с диффузионным пробоотбором (без встроенного насоса).
Данное изделие внесено в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Преобразователи производятся в четырёх исполнениях, отличающихся принципом действия:
- ПГУ-А-Т – термокаталитический;
- ПГУ-А-О – оптический;
- ПГУ-А-Э – электрохимический;
- ПГУ-А-Ф – фотоионизационный.
Корпуса приборы выпускаются в двух конструктивных вариантах: из нержавеющей стали и окрашенного алюминия.
Для отображения концентрации в режиме реального времени преобразователи могут иметь светодиодный индикатор.
Преобразователь имеет следующие выходные сигналы:
- аналоговый токовый выходной сигнал (4-20) мА в диапазоне измерений;
- цифровой сигнал RS-485 с протоколом Modbus RTU;
- цифровой интерфейс, протокол HART 7.
Область применения:
• на буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;• на нефте- и газоперекачивающих станциях магистральных нефте- и газопроводов;
• резервуаров хранения нефти и нефтепродуктов, а также сжиженного газа;
• на предприятиях химической и металлургической промышленности лакокрасочных производствах, производствах удобрений и пластмасс;
• склады ГСМ, нефтебазы;
• на предприятиях топливно-энергетического комплекса: котельных, топочных;
• на наливных эстакадах и морских терминалах и т.д
Особенности и преимущества:
- 3-х цветный индикатор состояния отображает режимы работы устройства («норма», «неисправность», «тревога»);- светодиодный 3-х значный индикатор (при наличии) отображает данные по текущей концентрации измеряемого газа;
- возможность проведения калибровки, установки «0» и обслуживания прибора без демонтажа, в полевых условиях (с использованием HART-коммуникатора или магнитного ключа).
| Тип преобразователя | Определяемый компонент | Диапазон показаний объёмной доли определяемого компонента, % | Диапазон измерений объёмной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объёмная доля определяемого компонента, % |
| ПГУ-А-Т-метан | СН4 | от 0 до 4,4 | от 0 до 2,2 | ± 0,22 |
| ПГУ-А-Т-пропан | С3Н8 | от 0 до 1,7 | от 0 до 0,85 | ± 0,085 |
| ПГУ-А-Т-водород-4 | Н2 | от 0 до 4 | от 0 до 2 | ± 0,2 |
| ПГУ-А-Т-гексан | С6Н14 | от 0 до 1 | от 0 до 0,5 | ± 0,05 |
| ПГУ-А-Т-ацетилен | С2Н2 | от 0 до 2,3 | от 0 до 1,15 | ± 0,115 |
| ПГУ-А-Т-акрилонитрил | C3H3N | от 0 до 2,8 | от 0 до 1,4 | ± 0,14% |
Примечания:
1) Диапазон показаний в единицах измерений объёмной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.
2) Диапазон измерений в единицах измерений объёмной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.
| Тип преобразователя | Определяемый компонент | Диапазон показаний содержания определяемого компонента | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||||
| ПГУ-А-О-метан | СН4 | от 0 до 4,4 % об.д. | от 0 до 2,2 % об.д. | ± 0,13 % об.д. | - |
| ПГУ-А-О-пропан | С3Н8 | от 0 до 1,7 % об.д. | от 0 до 0,85 % об.д. | ± 0,051 % об.д. | - |
| ПГУ-А-О-гексан | С6Н14 | от 0 до 1,0 % об.д. | от 0 до 0,5% об.д. | ± 0,03 % об.д. | - |
| ПГУ-А-О-ацетилен | С2Н2 | от 0 до 2,3 % об.д. | от 0 до 1,15 % об.д. | ± 0,069 % об.д. | - |
| ПГУ-А-О-этан | C2H6 | от 0 до 2,5 % об.д. | от 0 до 1,25% об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-бутан | C4H10 | от 0 до 1,4 % об.д. | от 0 до 0,7 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-изобутан | и-C4H10 | от 0 до 1,3 % об.д. | от 0 до 0,65 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-пентан | C5H12 | от 0 до 1,4 % об.д. | от 0 до 0,7 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-циклогексан | C6H12 | от 0 до 1,2 % об.д. | от 0 до 0,6 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-гептан | C7H16 | от 0 до 1,1 % об.д. | от 0 до 0,55 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-пропилен | C3H6 | от 0 до 2 % об.д. | от 0 до 1 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-метиловый спирт | CH3OH | от 0 до 5,5 % об.д. | от 0 до 2,75% об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-этиловый спирт | C2H5OH | от 0 до 3,1 % об.д. | от 0 до 1,55% об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-этилен | C2H4 | от 0 до 2,3 % об.д. | от 0 до 1,15 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-толуол | С6Н5СН3 | от 0 до 1,1 % об.д. | от 0 до 0,55% об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-бензол | С6Н6 | от 0 до 1,2 % об.д. | от 0 до 0,6 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-ацетон | СН3СОСН3 | от 0 до 2,5 % об.д. | от 0 до 1,25 % об.д. | ± 3 % НКПР |
|
| ПГУ-А-О-этилбензол | C8H10 | от 0 до 1 % об.д. | от 0 до 0,5 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-метил-третбутиловый эфир | CH3СО(CH3) | от 0 до 1,5 % об.д. | от 0 до 0,75 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-параксилол | п-C8H10 | от 0 до 1,1 % об.д. | от 0 до 0,55 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-орто-ксилол | о-C8H10 | от 0 до 1 % об.д. | от 0 до 0,5 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-изопропиловый спирт | (CH3)2CHOH | от 0 до 2 % об.д. | от 0 до 1 % об.д. | ± 5 % НКПР |
|
| ПГУ-А-О-диоксид углерода | СО2 | от 0 до 2 % об.д. | от 0 до 2 % об.д. | ± (0,03 + 0,05 СХ**) % об.д. | - |
| ПГУ-А-О-диоксид углерода |
| от 0 до 5 % об.д. | от 0 до 5 % об.д. | ± (0,03 + 0,05 СХ**) % об.д. | - |
| ПГУ-А-О-нефтепродукты* | пары бензина неэтилированного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - |
| пары топлива дизельного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары керосина | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары уайт-спирита | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары топлива для реактивных двигателей | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары бензина автомобильного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
| пары бензина авиационного | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 % НКПР | - | |
Примечания:
* - градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:
- бензин неэтилированный по ГОСТ Р 51866-2002;
- топливо дизельное по ГОСТ 305-2013;
- керосин по ГОСТ Р 52050-2006;
- уайт-спирит по ГОСТ 3134-78;
- топливо для реактивных двигателей по ГОСТ 10227-2013;
- бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для ре- активных двигателей и топочному мазуту»;
- бензин авиационный по ГОСТ 1012-2013.
** - СX - значение содержания определяемого компонента на входе преобразователя.
| Тип преобразователя | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объёмной доли | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГУ-А-Э-сероводород-10 | Н2S | от 0 до 2,1 млн-1 | от 0 до 3 | ± 0,53 млн-1 | - |
| ПГУ-А-Э-сероводород-20 | от 0 до 2,1 млн-1 | от 0 до 3 | ± 0,53 млн-1 | - | |
| ПГУ-А-Э-сероводород-45 | от 0 до 7 млн-1 | от 0 до 10 | ± 1,8 млн-1 | - | |
| ПГУ-А-Э-сероводород-50 | от 0 до 7 млн-1 | от 0 до 10 | ± 1,8 млн-1 | - | |
| ПГУ-А-Э-сероводород-85 | от 0 до 7 млн-1 | от 0 до 10 | ± 1,8 млн-1 | - | |
| ПГУ-А-Э-сероводород-100 | от 0 до 7 млн-1 | от 0 до 10 | ± 1,8 млн-1 | - | |
| ПГУ-А-Э-кислород | О2 | от 0 до 30 % | - | ± (0,2 + 0,04 СХ) % | - |
| ПГУ-А-Э-водород | Н2 | от 0 до 2 % | - | ± (0,2 + 0,04 СХ) % | - |
| ПГУ-А-Э-оксид углерода | СО | от 0 до 17 млн-1 | от 0 до 20 | ± 4,3 млн-1 | - |
| ПГУ-А-Э-диоксид азота | NO2 | от 0 до 1 млн-1 | от 0 до 2 | ± 0,26 млн-1 | - |
| ПГУ-А-Э-диоксид серы | SО2 | от 0 до 3,8 млн-1 | от 0 до 10 | ± 0,94 млн-1 | - |
| ПГУ-А-Э-аммиак-0-70 | NH3 | от 0 до 28 млн-1 | от 0 до 20 | ± 7,1 млн-1 | - |
| ПГУ-А-Э-аммиак-0-500 | от 0 до 99 млн-1 | от 0 до 70 | не нормированы | - | |
| ПГУ-А-Э-хлор | Cl2 | от 0 до 0,33 млн-1 | от 0 до 1 | ± 0,08 млн-1 | - |
| ПГУ-А-Э-хлорид водорода | НСl | от 0 до 3,3 млн-1 | от 0 до 5 | ± 0,49 млн-1 | - |
| ПГУ-А-Э-фторид водорода | HF | от 0 до 0,6 млн-1 | от 0 до 0,5 | ± 0,14 млн-1 | - |
| ПГУ-А-Э-формальдегид | CH2O | от 0 до 0,4 млн-1 | от 0 до 0,5 | ± 0,1 млн-1 | - |
| ПГУ-А-Э-оксид азота | NO | от 0 до 4 млн-1 | от 0 до 5 | ± 1 млн-1 | - |
| ПГУ-А-Э-оксид этилена | C2H4O | от 0 до 1,6 млн-1 | от 0 до 3 | ± 0,41 млн-1 | - |
| ПГУ-А-Э-несимметричный диметилгидразин | C2H8 N2 | от 0 до 0,12 млн-1 | от 0 до 0,3 | ± 0,03 млн-1 | - |
| ПГУ-А-Э-метанол | СН3OH | от 0 до11,2 млн-1 | от 0 до 15 | ± 2,8 млн-1 | - |
| ПГУ-А-Э-метил-меркаптан | СН3SН | от 0 до 0,4 млн-1 | от 0 до 0,8 | ± 0,1 млн-1 | - |
| ПГУ-А-Э-этил-меркаптан | С2Н5SН | от 0 до 0,4 млн-1 | от 0 до 1 | ± 0,1 млн-1 | - |
| Тип преобразователя | Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности | ||
| объёмной доли | массовой концентрации, мг/м3 | абсолютной | относительной | ||
| ПГУ-А-Ф-изобутилен-0-20 | i-С4Н8 | от 0 до 19,3 млн-1 | от 0 до 45 | ± 5,1 млн-1 | - |
| ПГУ-А-Ф-изобутилен-0-200 | от 0 до 43 млн-1 | от 0 до 100 | ± 11 млн-1 | - | |
| ПГУ-А-Ф-изобутилен- 0-2000* | от 0 до 43 млн-1 | от 0 до 100 | ± 11 млн-1 | - | |
| ПГУ-А-Ф-этилен | С2Н4 | от 0 до 86 млн-1 | от 0 до 100 | ± 21 млн-1 | - |
| ПГУ-А-Ф-бензол | С6Н6 | от 0 до 1,5 млн-1 | от 0 до 5 | ± 0,38 млн-1 | - |
| ПГУ-А-Ф-метил- меркаптан | СН3SН | от 0 до 0,4 млн-1 | от 0 до 0,8 | ± 0,1 млн-1 | - |
| ПГУ-А-Ф-этил- меркаптан | С2Н5SН |
