Инфракрасный газоанализатор может иметь следующие варианты модификаций с аналоговыми и цифровыми выходами:
1. аналоговый канал 4 - 20 мА с протоколом передачи данных HART и цифровым каналом связи RS-485 MODBUS;
2. аналоговый канал 4 - 20 мА с протоколом передачи данных HART и цифровым каналом связи RS-485 MODBUS, с двумя реле тревоги и одним реле неисправности;
3. для работы в составе системы Eagle Quantum Premier (EQP) (без аналогового или релейного выходов).
Обмен данными с ПК обеспечивается с помощью одного из цифровых каналов: HART (включая версию HART-7) или MODBUS RS-485, а также программным обеспечением S3 системы EQP.

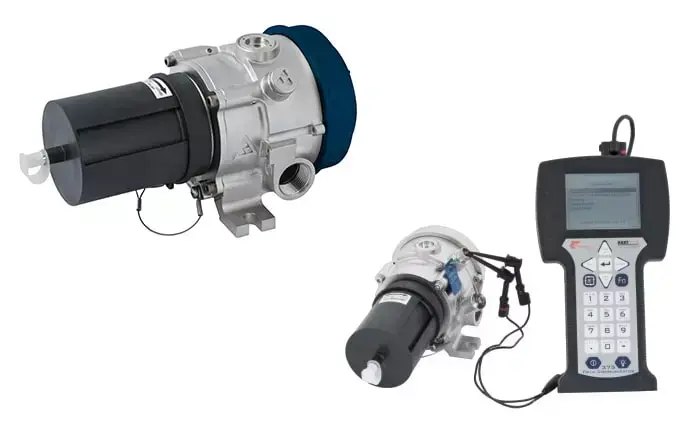

Для проведения периодической калибровки и ежегодной поверки без демонтажа прибора применяется полевой HART-коммуникатор (модель 475 или 375). С помощью него осуществляется оперативная реконфигурация газоанализатора.
Газоанализатор имеет возможность избирательно измерять содержание довзрывоопасных концентраций до четырёх типов горючих газов: метана, пропана, н-бутана, этилена, а также других углеводородных соединений.
Газоанализатор PIRECL Det-tronics (PointWatch Eclipse) внесён в Госреестр средств измерений, является средством измерения и поставляется с обязательной госповеркой.
Преимущества и особенности:
- наличие защиты оптического датчика (гидрофобный фильтр);- встроенный подогрев оптического сенсора (препятствует образованию конденсата);
- время срабатывания не более 12 секунд;
- встроенная клеммная коробка;
- наличие внутренней памяти на 4096 событий.
В памяти регистрируются следующие события:
• нормальный режим работы;
• включение / отключение напряжения питания;
• неисправность с указанием её вида;
• срабатывание пороговых значений и др.
- для чтения информации регистратора событий необходимо использовать HART коммуникатор (475 или 375);
- встроенные релейные выходы типа «сухой контакт»;
- антикоррозийный корпус из нержавеющей стали;
- высокая отказоустойчивость и надёжность;
- простая процедура калибровки (с помощью полевого HART-коммуникатора);
- ресурс газоанализатора не менее 25 лет;
- увеличенная гарантия на прибор - 5 лет;
- надёжный гидрофобный фильтр (защищает оптический датчик от попадания воды, пыли и конденсирует водяной пар).
Отличия газоанализатора ТГА и PIRECL
| Параметры | PIRECL | |
|---|---|---|
| Межповерочный интервал | 2 года | 1 год |
| Степень защиты корпуса газоанализатора от пыли и влаги | IP67 | IP66 |
Измеряемые газы и диапазоны измерения
| Газ | Диапазон измерений |
| Метан CH4 | 0 - 100% НКПР |
| Пропан C3H8 | 0 - 100% НКПР |
| н-Бутан C4H10 | 0 - 100% НКПР |
| Этилен C2H4 | 0 - 100% НКПР |
| Изобутан i-C4H10 | 0 - 50% НКПР |
| н-Пентан н-C5H12 | 0 - 50% НКПР |
| Гексан C6H14 | 0 - 50% НКПР |
| Октан C8H18 | 0 - 50% НКПР |
| Нонан C9H20 | 0 - 50% НКПР |
| 1-Бутен C4H8 | 0 - 50% НКПР |
| Циклопентан C5H10 | 0 - 50% НКПР |
| Спирт метиловый CH3OH | 0 - 50% НКПР (калибровка на пропан) |
| Спирт этиловый C2H5OH | 0 - 50% НКПР |
| Этоксиэтан (C2H5)2O | 0 - 50% НКПР |
| Этилацетат CH3COOC2H5 | 0 - 50% НКПР |
| Бутанол CH3(CH2)2CH2OH | 0 - 50% НКПР |
| Бутилацетат CH3COOC4H9 | 0 - 50% НКПР |
| 2-Бутанон CH3COC2H5 | 0 - 50% НКПР |
| Изопропиловый спирт C3H7OH | 0 - 50% НКПР (калибровка на пропан) |
| Этилбензол C6H5C2H5 | 0 - 50% НКПР |
| Ацетон (CH3)2CO | 0 - 50% НКПР0 |
| Диэтиленгликоль C4H10O3 | 0 - 50% НКПР (калибровка на этилен) |
| Толуол C6H5CH3 | 0 - 50% НКПР |
| Бензол C6H6 | 0 - 50% НКПР |
| О-ксилол C6H4(CH3)2 | 0 - 50% НКПР |
| 3-Метилпиридин (Пиколин) C6H7N | 0 - 50% НКПР |
| Стирол C6H5CH=CH2 | 0 - 50% НКПР |
| Хлорбензол C6H5Cl | 0 - 50% НКПР |
| Бензин (A-80) | 0 - 50% НКПР (калибровка на этилен) |
| Топливо дизельное | 0 - 50% НКПР (калибровка на этилен) |
| Уайт-спирит | 0 - 50% НКПР (калибровка на этилен) |
| Керосин | 0 - 50% НКПР |
| Конденсат газовый | 0 - 50% НКПР (калибровка на этилен) |
| Нефть сырая | 0 - 50% НКПР (калибровка на этилен) |
Информация для заказа газоанализатора
При выборе газоанализатора руководствуйтесь матрицей исполнения, приведённой ниже:

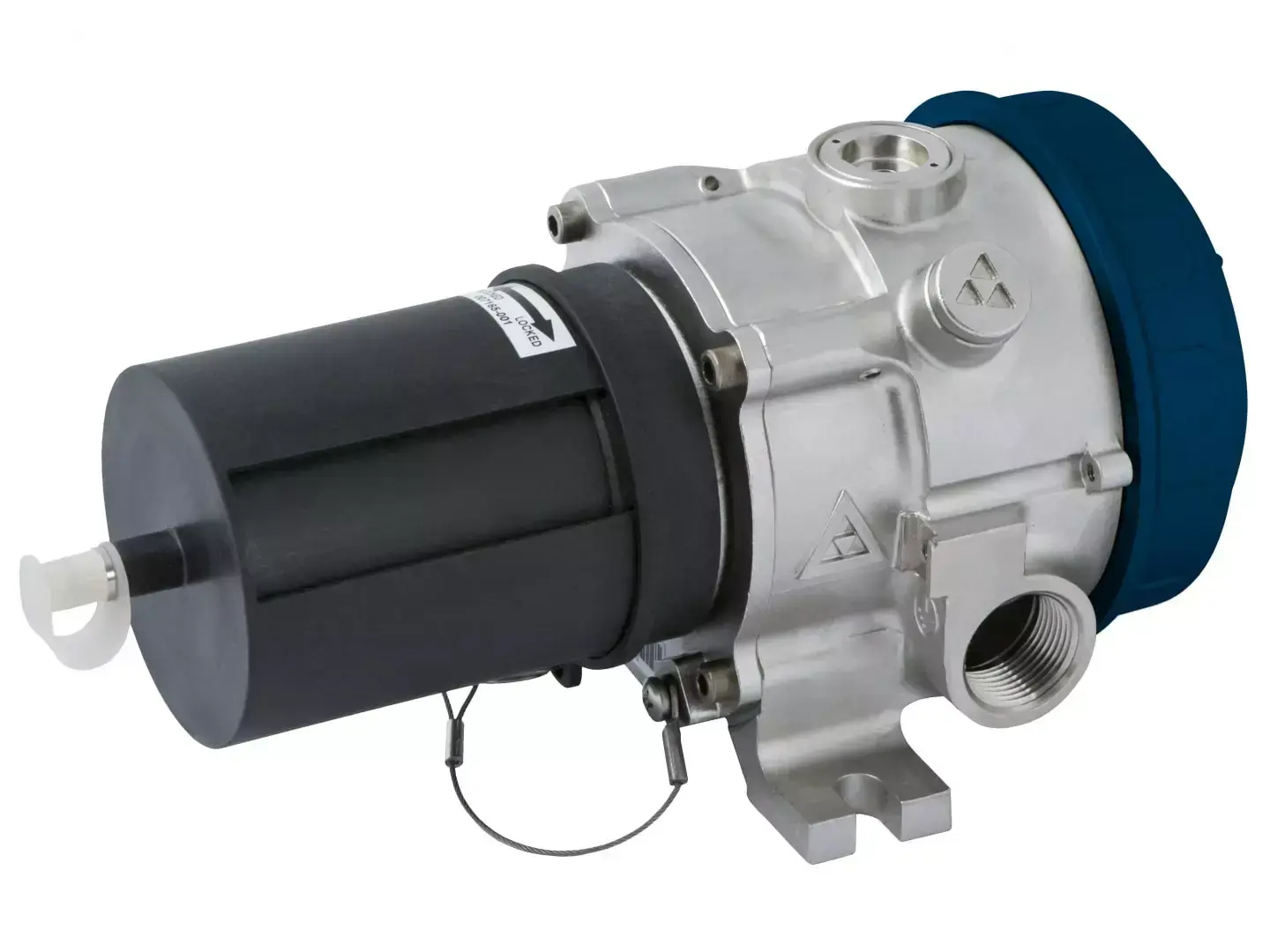

Внешний вид и состав газоанализатора
Состав газоанализатора: 1 - визуальный индикатор состояния (трёхцветный светодиод: красный = аварийный сигнал, зелёный = питание/норм. режим, жёлтый = неисправность); 2 - корпус из нержавеющей стали марки 316; 3 - ввод для кабелепровода; 4 - проушины для крепления; 5 - гидрофобный фильтр; 6 - порт для подключения полевого HART-коммуникатора Emerson моделей 375/475; 7 - штуцер для подачи газа при калибровке; 8 - магнит для обслуживания (калибровки); 9 - встроенная клеммная колодка; 10 - электроника герметизирована компаундом; 11 - плата релейных выходов.
Варианты соединений ручного коммуникатора HART с газоанализатором для дистанционной калибровки
