Серийно производимый переносной многокомпонентный газоанализатор Полар-7 применяется для измерения отходящих газов в топливосжигающих установках, а также для контроля промышленных выбросов.

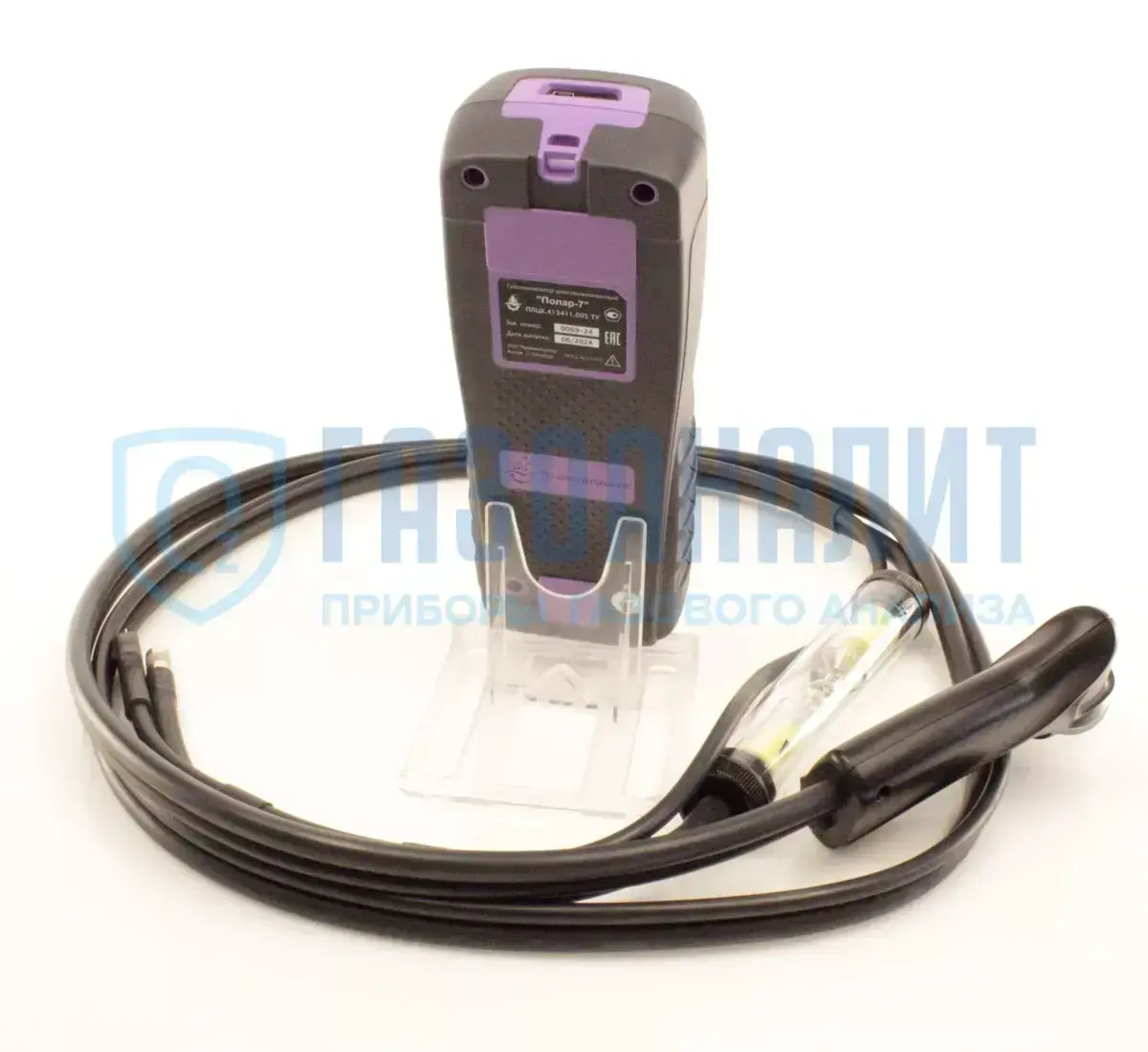

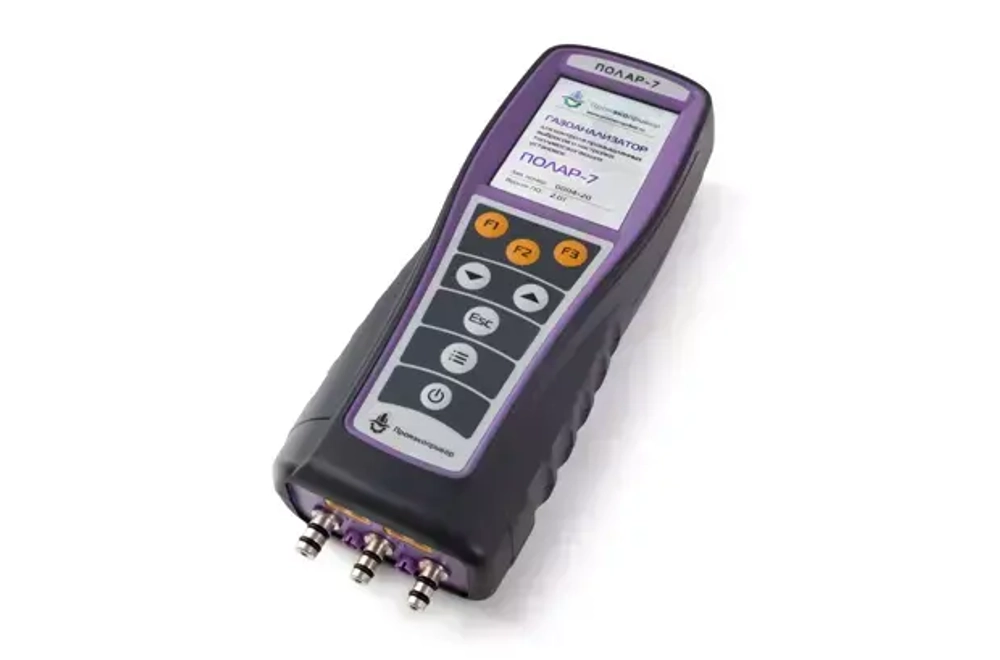

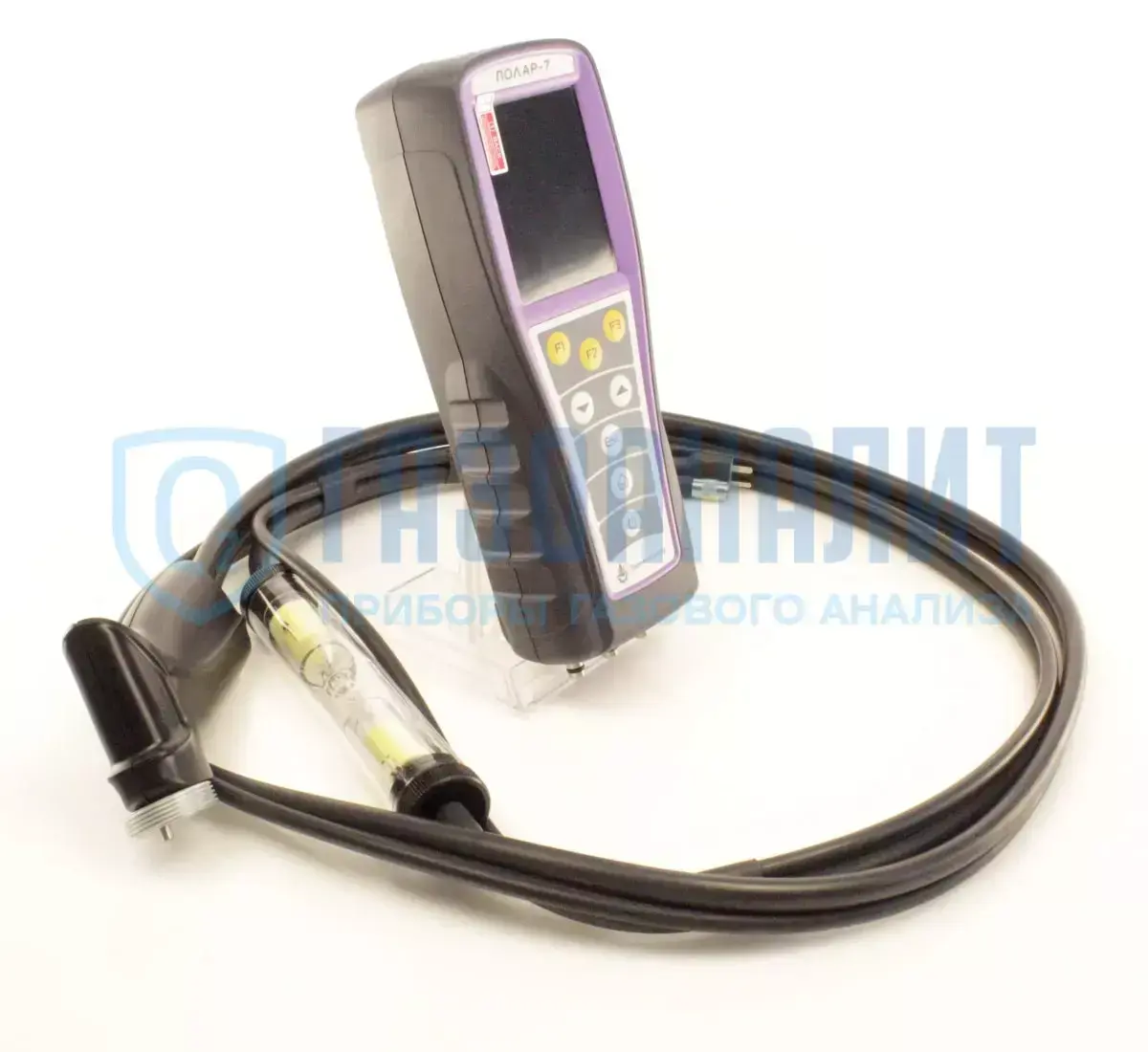

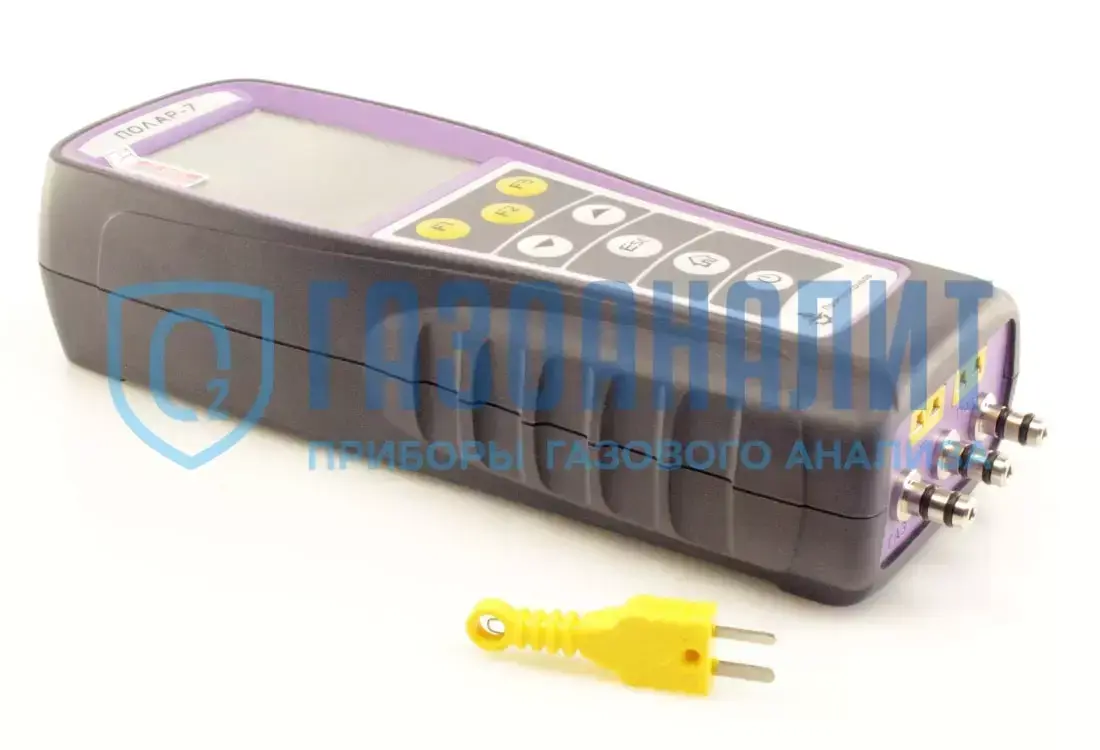

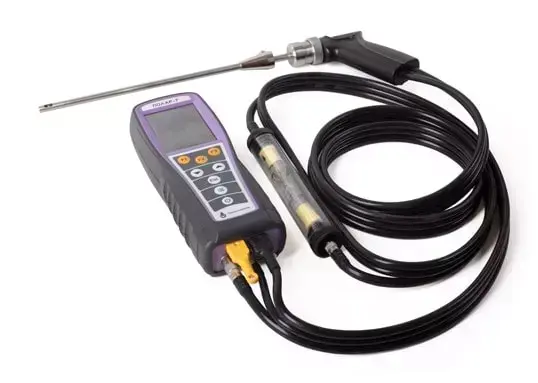

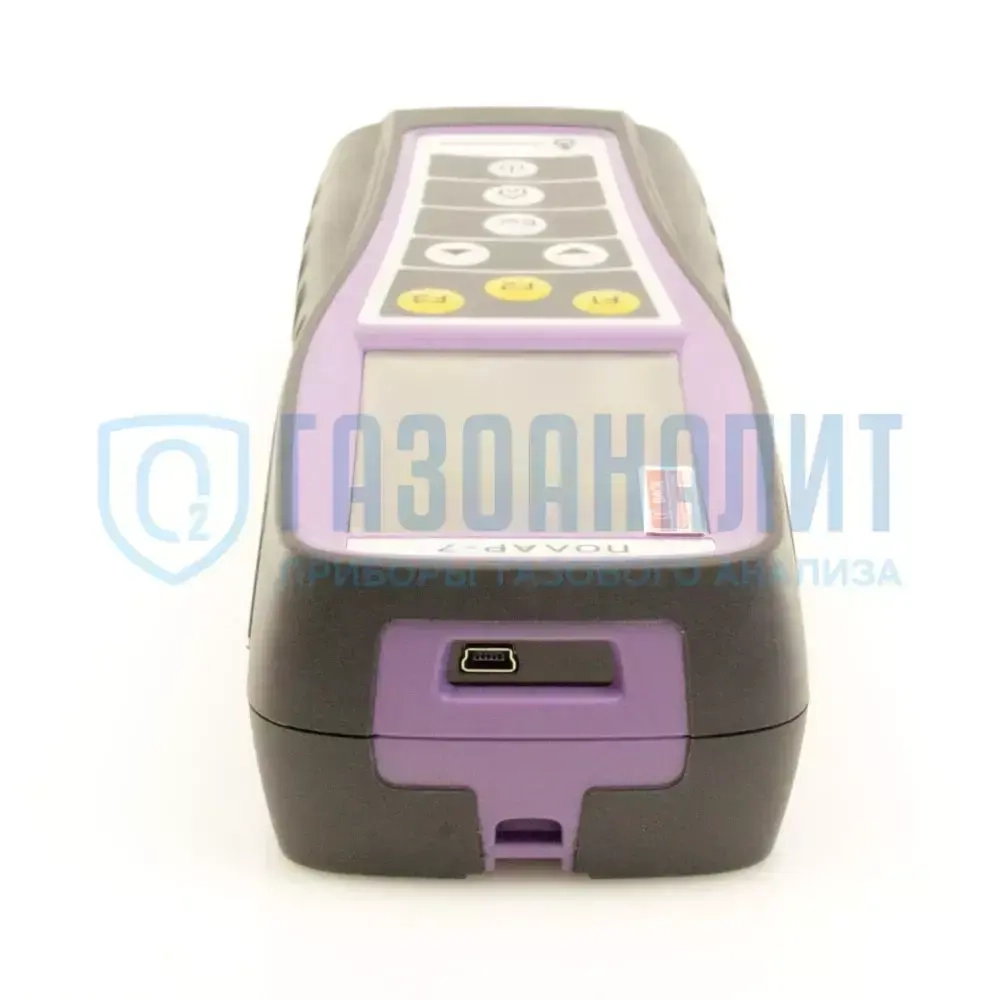

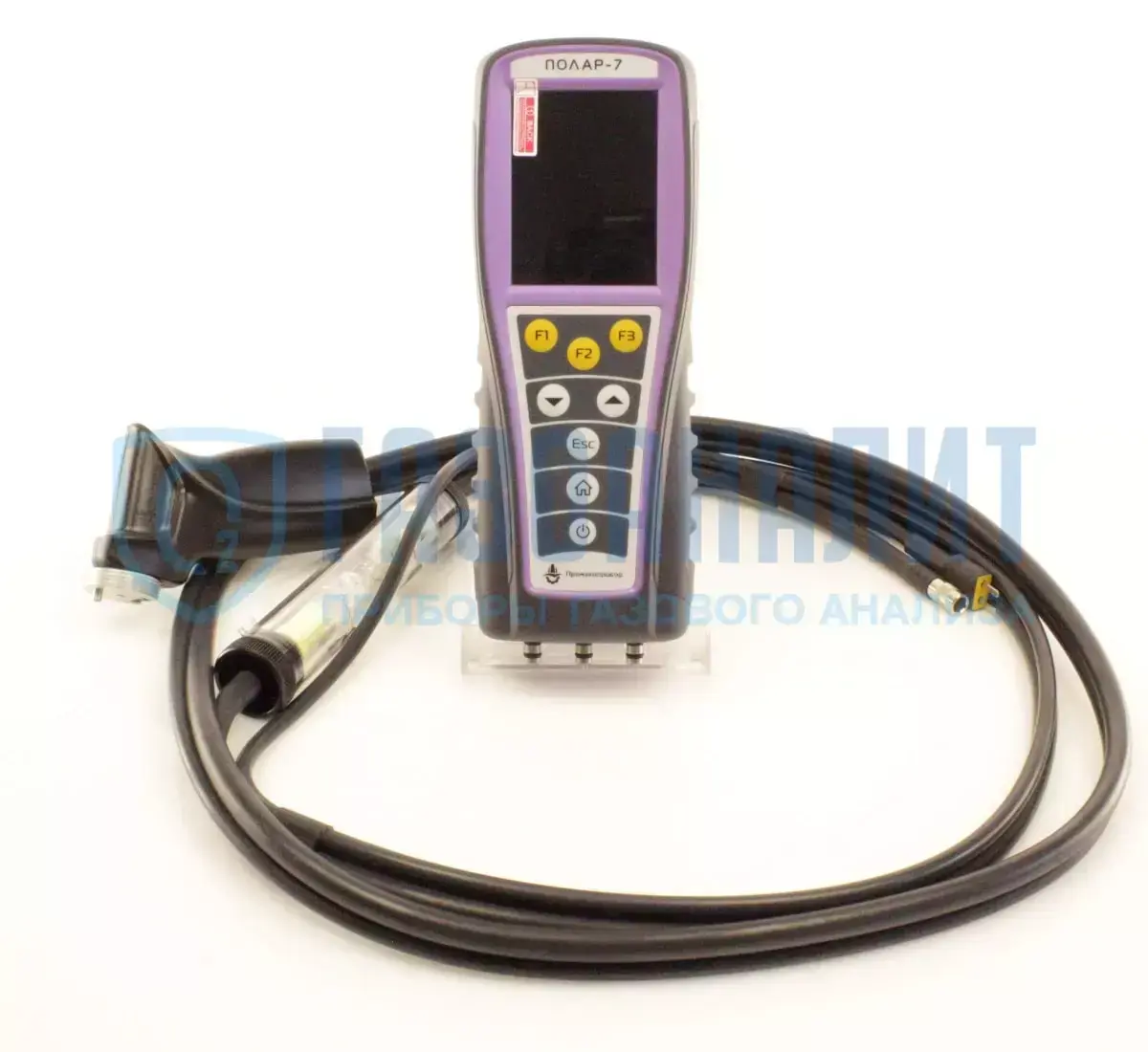

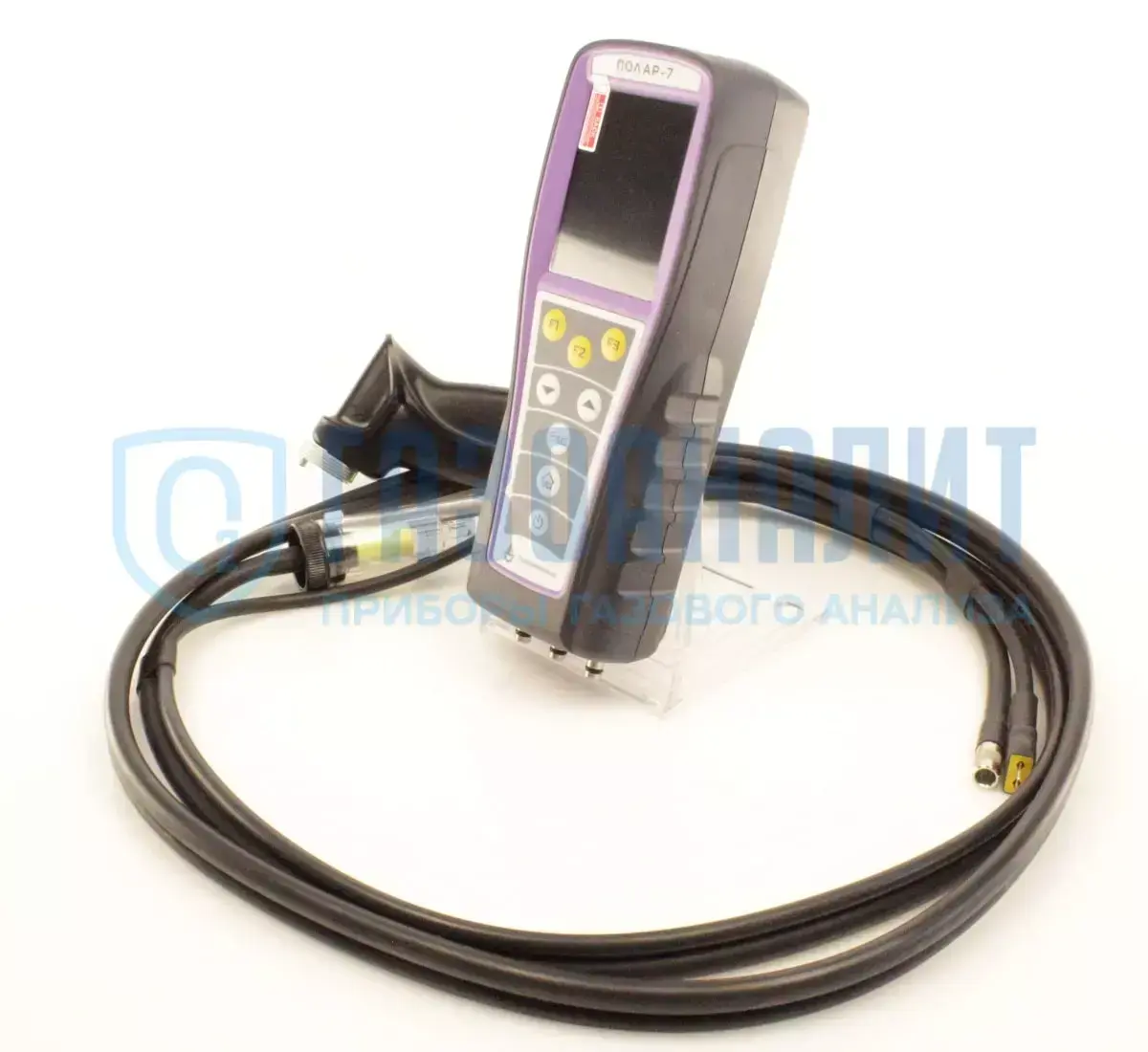

Газоанализатор изготовлен в общепромышленном исполнении. Представляет собой моноблочный прибор в пластиковом корпусе, оснащённый зондом для принудительного отбора пробы.

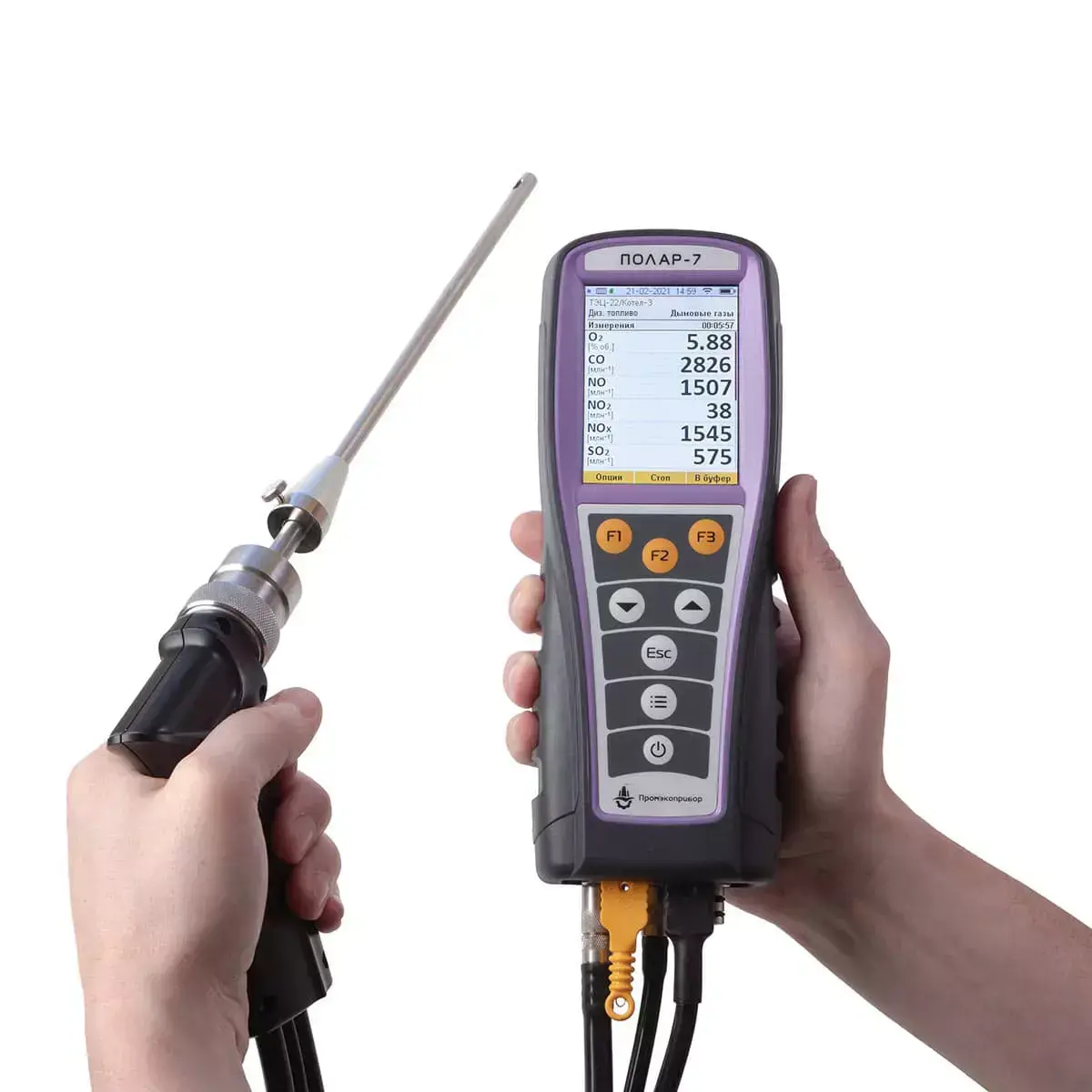

На цветном LCD дисплее отображаются результаты измерений, текущие дата и время, а также пользовательский интерфейс. Показания сохраняются во внутренней памяти прибора, могут быть переданы на ПК и другие вспомогательные устройства по ИК, USB, Bluetooth каналам. С помощью термопринтера осуществляется распечатывание данных.
Основные особенности:
- способность единовременного измерения концентрации 7 газов;

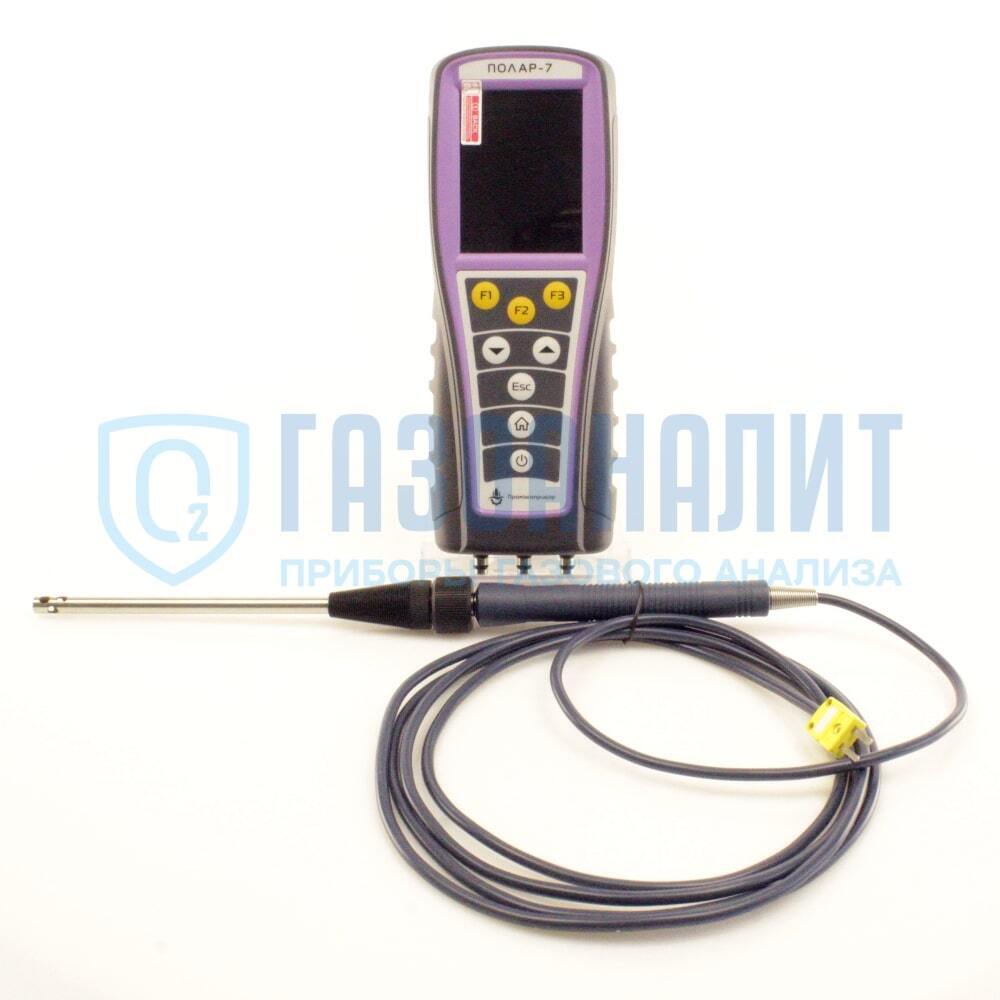

- определение температуры измеряемых газов, температуры воздуха;
- использование 4 каналов измерения (установка каналов измерения определяется при заказе);
- возможность установки 2 каналов измерения угарного газа для определения "низких" и "высоких" концентраций;
- наличие встроенного ПО с защитой от изменений;
- наличие встроенного дифманометра для измерения атмосферного давления;
- самодиагностика работоспособности при включениях;
- дистанционное управление устройством посредством мобильного приложения;
- эксплуатация в широком диапазоне температур: от -10 до +45 °С.
Внесён в Госреестр средств измерения РФ.
Средний полный срок службы - 8 лет.
Периодичность поверки - 1 год.
Возможные измерительные каналы
| Каналы измерений содержания | Каналы измерений | ||||||||||||
| О2 | СО | NO | NO2 | NOX | SO2 | H2S | СО2 | СН | ТГАЗ | Тi | ∆Р | PАТМ | PАБС |
| +1) | *2)3) | *2) | *2) | *4) | *2) | *2) | *2)5) | *2)6) | +1) | +1) | +1) | *2) | *2) |
|
| |||||||||||||
Метрологические характеристики
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений содержания газовых компонентов.
| Определяемый компонент | Диапазон измерений содержания определяемого компонента 1) | Пределы допускаемой основной погрешности 2) | |
| абсолютной | относительной | ||
| Кислород (O2) | от 0 до 25 % (об.) | ±0,2 % (об.) | – |
| Оксид углерода (CO низкий) | от 0 до 500 млн-1 | ±5 млн-1 | ±5 % |
| от 0 до 625 мг/м3 | ±6,3 мг/м3 | ±5 % | |
| Оксид углерода (CO высокий) | от 0 до 10000 млн-1 | ±10 млн-1 | ±5 % |
| от 0 до 12500 мг/м3 | ±12,5 мг/м3 | ±5 % | |
| Оксид углерода (CO очень высокий) | от 0 до 20000 млн-1 | ±40 млн-1 | ±5 % |
| от 0 до 25000 мг/м3 | ±50 мг/м3 | ±5 % | |
| Оксид углерода (CO сверхвысокий) | от 0 до 10 % (об.) | ±0,02 % (об.) | ±5 % |
| от 0 до 125 г/м3 | ±0,25 г/м3 | ±5 % | |
| Оксид азота (NO низкий) | от 0 до 300 млн-1 | ±5 млн-1 | ±10 % |
| от 0 до 402 мг/м3 | ±6,7 мг/м3 | ±10 % | |
| Оксид азота (NO высокий) | от 0 до 4000 млн-1 | ±10 млн-1 | ±10 % |
| от 0 до 5360 мг/м3 | ±13,4 мг/м3 | ±10 % | |
| Диоксид азота (NO2 низкий) | от 0 до 100 млн-1 | ±2,5 млн-1 | ±10 % |
| от 0 до 205 мг/м3 | ±5,1 мг/м3 | ±10 % | |
| Диоксид азота (NO2 высокий) | от 0 до 500 млн-1 | ±5 млн-1 | ±10 % |
| от 0 до 1025 мг/м3 | ±10,3 мг/м3 | ±10 % | |
| Сумма оксидов азота (NOХ низкий) | от 0 до 400 млн-1 | ±6 млн-1 | ±15 % |
| от 0 до 820 мг/м3 | ±12,3 мг/м3 | ±15 % | |
| Сумма оксидов азота (NOХ высокий) | от 0 до 4500 млн-1 | ±12 млн-1 | ±15 % |
| от 0 до 9225 мг/м3 | ±24,6 мг/м3 | ±15 % | |
| Сернистый ангидрид (SO2 низкий) | от 0 до 300 млн-1 | ±5 млн-1 | ±10 % |
| от 0 до 858 мг/м3 | ±14,3 мг/м3 | ±10 % | |
| Сернистый ангидрид (SO2 высокий) | от 0 до 5000 млн-1 | ±10 млн-1 | ±10 % |
| от 0 до 14300 мг/м3 | ±28,6 мг/м3 | ±10 % | |
| Сероводород (H2S низкий) | от 0 до 300 млн-1 | ±5 млн-1 | ±10 % |
| от 0 до 456 мг/м3 | ±7,6 мг/м3 | ±10 % | |
| Сероводород (H2S высокий) | от 0 до 1000 млн-1 | ±10 млн-1 | ±10 % |
| от 0 до 1520 мг/м3 | ±15,2 мг/м3 | ±10 % | |
| Диоксид углерода (CO2 низкий) 6) | от 0 до 20 % (об.) | ±0,5 % (об.) | ±10 % |
| Диоксид углерода (CO2 высокий) 6) | от 0 до 50 % (об.) | ±1,25 % (об.) | ±10 % |
| Диоксид углерода (CO2 очень высокий) 6) | от 0 до 100 % (об.) | ±2,5 % (об.) | ±10 % |
| Углеводороды по метану (СН4 низкий) | от 0 до 5 % (об.) | ±0,1 % (об.) | ±10 % |
| от 0 до 36 г/м3 | ±0,72 г/м3 | ±10 % | |
| Углеводороды по метану (СН4 высокий) | от 0 до 20 % (об.) | ±0,4 % (об.) | ±10 % |
| от 0 до 144 г/м3 | ±2,88 г/м3 | ±10 % | |
| Углеводороды по метану | от 0 до 100 % (об.) | ±1,0 % (об.) | ±10 % |
| от 0 до 720 г/м3 | ±7,2 г/м3 | ±10 % | |
| Углеводороды по пропану (С3Н8) | от 0 до 2,0 % (об.) | ±0,04 % (об.) | ±10 % |
| от 0 до 39,4 г/м3 | ±0,79 г/м3 | ±10 % | |
|
3) При установленных каналах измерений NO «низкий» и NO2 «низкий». | |||
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов при выполнении измерении массовой концентрации компонентов в промышленных выбросах в атмосферу в соответствии с Постановлением Правительства РФ от 16.11.2020 № 1847 п. 3.1.3
| Определяемый компонент | Диапазон измерений | Пределы допускаемой погрешности | |
| абсолютной | относительной | ||
| Оксид углерода (CO низкий) | от 27 до 625 мг/м3 | ±9,5 мг/м3 | ±7,5 % |
| Оксид углерода (CO высокий) | от 54 до 12500 мг/м3 | ±19 мг/м3 | ±7,5 % |
| Оксид углерода (CO очень высокий) | от 215 до 25000 мг/м3 | ±75 мг/м3 | ±7,5 % |
| Оксид углерода (CO сверхвысокий) | от 1,1 до 125 г/м3 | ±0,4 г/м3 | ±7,5 % |
| Оксид азота (NO низкий) | от 29 до 402 мг/м3 | ±10 мг/м3 | ±15 % |
| Оксид азота (NO высокий) | от 58 до 5360 мг/м3 | ±20 мг/м3 | ±15 % |
| Диоксид азота (NO2 низкий) | от 23 до 205 мг/м3 | ±8 мг/м3 | ±15 % |
| Диоксид азота (NO2 высокий) | от 46 до 1025 мг/м3 | ±16 мг/м3 | ±15 % |
| Сумма оксидов азота (NOХ низкий) | от 55 до 820 мг/м3 | ±19 мг/м3 | ±23 % |
| Сумма оксидов азота (NOХ высокий) | от 110 до 9225 мг/м3 | ±38 мг/м3 | ±23 % |
| Сернистый ангидрид (SO2 низкий) | от 62 до 858 мг/м3 | ±21,5 мг/м3 | ±15 % |
| Сернистый ангидрид (SO2 высокий) | от 124 до 14300 мг/м3 | ±43 мг/м3 | ±15 % |
| Сероводород (H2S низкий) | от 33 до 456 мг/м3 | ±11,5 мг/м3 | ±15 % |
| Сероводород (H2S высокий) | от 66 до 1520 мг/м3 | ±23 мг/м3 | ±15 % |
| Углеводороды по метану | от 3,1 до 36 г/м3 | ±1,1 г/м3 | ±15 % |
| Углеводороды по метану | от 12,4 до 144 г/м3 | ±4,4 г/м3 | ±15 % |
| Углеводороды по метану | от 31 до 720 г/м3 | ±11 г/м3 | ±15 % |
| Углеводороды по пропану | от 3,4 до 39,4 г/м3 | ±1,2 г/м3 | ±15 % |
| 1) Газоанализаторы по каналам измерений СО, NO, NO2, NOх, SO2, H2S, CН4 и С3Н8 обеспечивают вывод результатов на дисплей в единицах массовой концентрации с учетом коэффициентов пересчета из единиц объёмной доли для условий, принятых для пересчёта единиц содержания компонентов при контроле атмосферы (t=0 оС, Р=101,3 кПа): СО – 1,25; NO – 1,34; NO2 – 2,05; NOх – 2,05; SO2 – 2,86; H2S – 1,52; СН4 – 0,72; С3Н8 – 1,97. 2) При установленных каналах измерений NO «низкий» и NO2 «низкий». | |||
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов по каналам измерений физических параметров газов.
| Определяемый параметр | Диапазон измерений | Пределы допускаемой погрешности | |
| абсолютной | относительной | ||
| Температура газов | от 0 до +800 оС | ±2 оС |
±1 % |
| от -40 до +800 оС | ±2 оС | ||
| от 0 до +1200 оС | ±2 оС |
±1 % | |
| от -40 до +1200 оС | ±2 оС | ||
| Температура воздуха | от -10 до +50 оС | ±1 оС | – |
| от -40 до +100 оС | ±1 оС | – | |
| Разность давлений газов | от -200 до +200 гПа | ±0,02 гПа | ±1 % (от -200 |
| Атмосферное давление | от 600 до 1100 гПа | ±3 гПа | – |
| Абсолютное давление 1) | от 400 до 1300 гПа | ±5 гПа | – |
| 1) Показания по каналу измерений абсолютного давления рассчитывается по формуле Рабс = Pатм + Pгаз , | |||
