Завод-производитель гарантирует нормальную работу и соответствие индивидуальных газоанализаторов модификаций РОДОС-05, РОДОС-05/1, РОДОС-05/2 взрывозащищённого исполнения требованиям технических условий ЛПНК.413216.002 ТУ только при строгом соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в технической документации.
Выпускаются следующие модификации газоанализатора:
- РОДОС 05 газоанализатор-течеискатель метана, пропана взрывозащищённый со встроенным термокаталитическим датчиком и выносным полупроводниковым датчиком переносной;
- РОДОС 05/1 газоанализатор-течеискатель метана, пропана взрывозащищённый со встроенным термокаталитическим и полупроводниковым датчиком переносной;
- РОДОС 05/2 газоанализатор метана, пропана взрывозащищённый со встроенным термокаталитическим датчиком переносной.
Области применения
- магистральные газопроводы;
- аварийные службы;
- газонаполнительные станции;
- нефтяные заводы (НПЗ);
- коммунальные службы;
- химические заводы и производства;
- газовые котельные;
- АГЗС;
- ТЭЦ.
Преимущества и основные особенности
- многофункциональность (три разных прибора в одном - газоанализатор, течеискатель, индикатор утечек), простота технического обслуживания и лёгкость управления;
- повышенный срок службы термокаталического сенсора;
- расширенный температурный диапазон эксплуатации;
- эффективный сменяемый фильтр в ручке пробоотборного зонда для защиты микронасоса (компрессора) и датчиков.
Анализатор серии Родос имеет маркировку взрывозащиты «1ExiasdIIAT4 Х», соответствующую требованиям ГОСТ 22782.3-77, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.10-99, и может использоваться во взрывоопасных зонах помещений и наружных установок согласно маркировки взрывозащиты по ГОСТ Р 51330.13-99, гл. 7.3 ПУЭ и другим директивным, нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

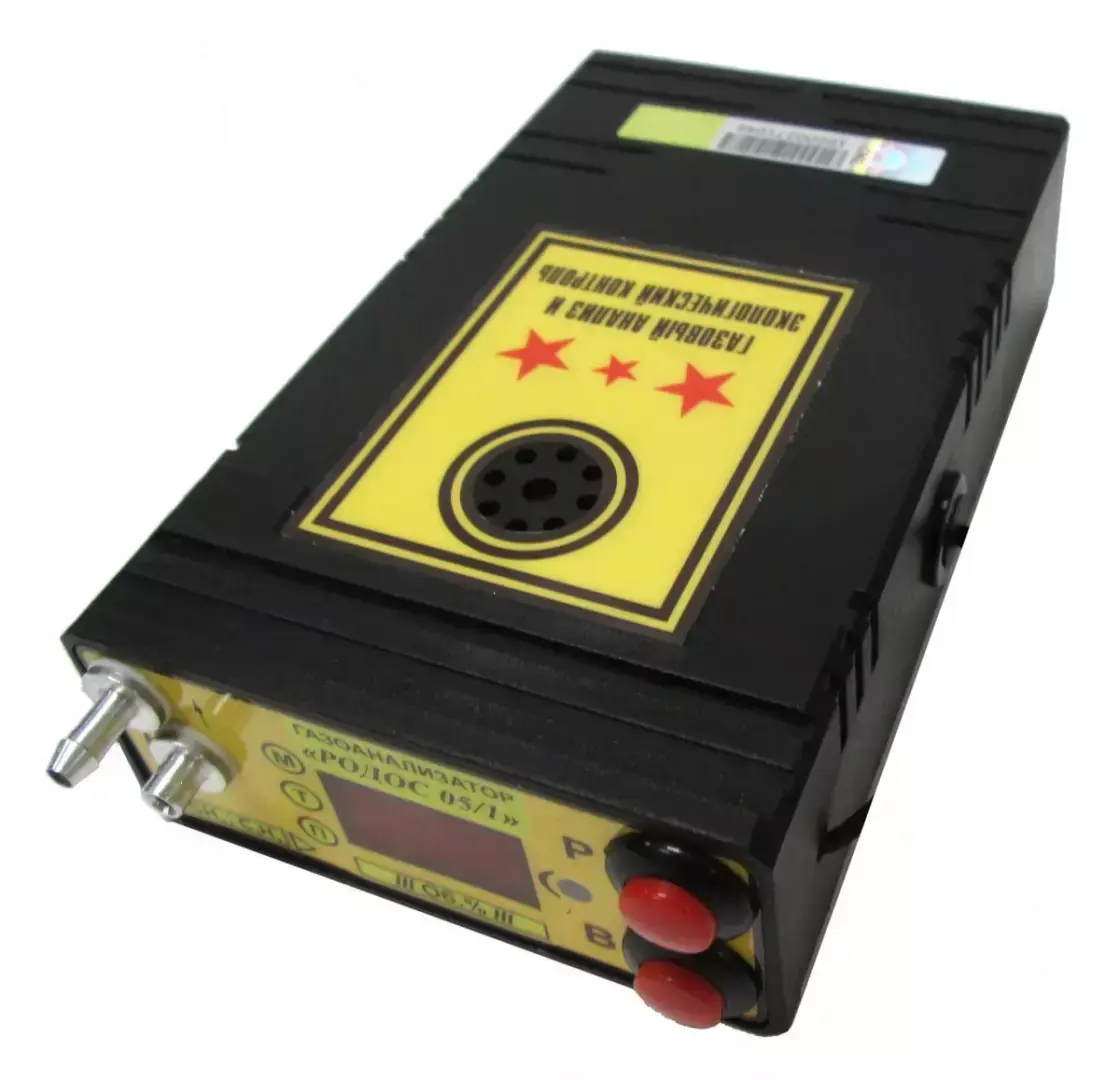

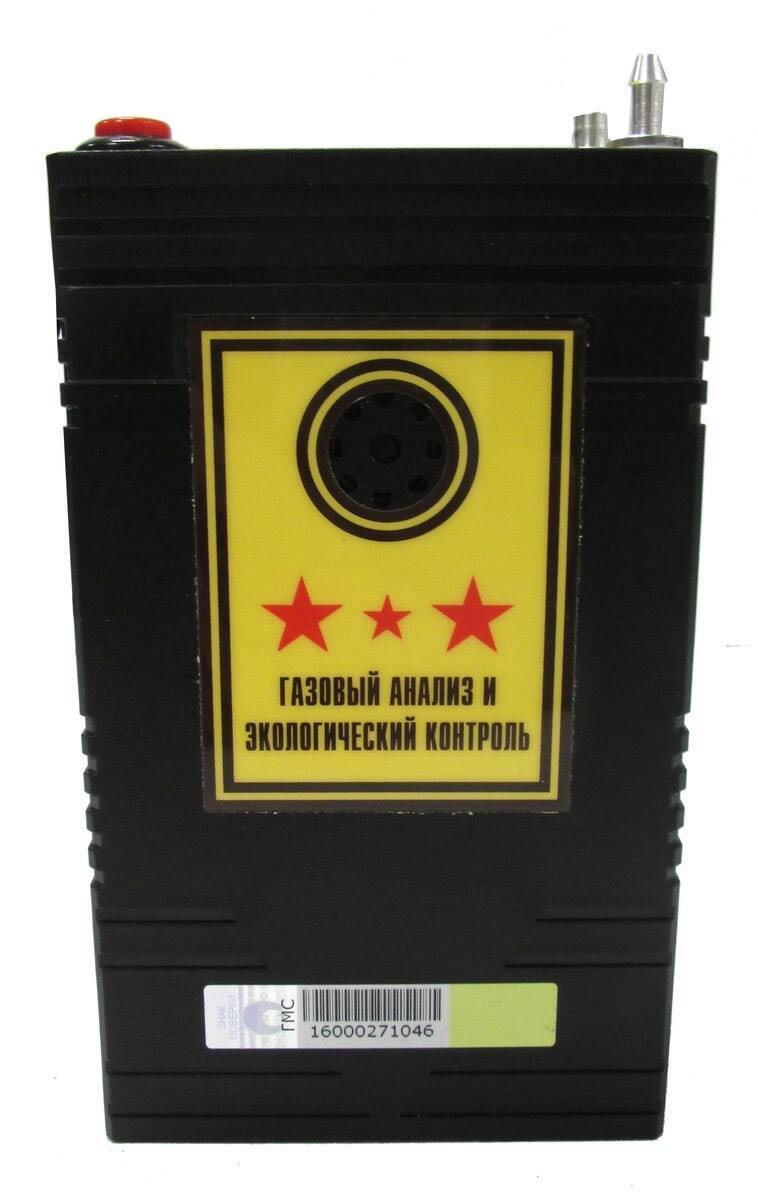

Все модификации и исполнения газоанализаторов РОДОС-05 выполнены в унифицированном корпусе из термостойкого, ударопрочного, антистатичного полимерного материала и имеют в своём составе встроенный микронасос (компрессор) и аккумуляторный блок.
Во всех модификациях газоанализаторов РОДОС реализованы технические решения, позволившие упростить сложные процедуры калибровки, замены датчиков (сенсоров), обеспечить ускоренный заряд аккумуляторной батареи (< 4,5 ч), повысить средний полный срок службы термокаталитических датчиков, а также реализовать ряд интеллектуальных функций, в частности:
- контроль за исправностью датчиков и индикации характера неисправностей;
- защита от сбоя программы микроконтроллера при ошибочных действиях пользователя;
- автоматический контроль процесса ускоренной зарядки аккумуляторной батареи;
- защита термокаталитического датчика от газовых перегрузок;
- отключение анализатора при разряде аккумуляторной батареи до 4,6 В;
- отключение прибора при достижении концентрации метана 3 об. %.
Исполнения для заказа
| Тип исполнения и децимальный номер | Назначение | Конструктивные особенности датчиков |
| РОДОС-05 ЛПНК. 413216.002 | измерение концентрации метана, пропана и контроль их утечек | встроенный термокаталитический датчик; выносной полупроводниковый датчик |
| РОДОС-05/1 ЛПНК. 413216.002-01 | встроенные термокаталитический и полупроводниковый датчики | |
| РОДОС-05/2 ЛПНК. 413216.002-02 | измерение концентрации метана, пропана | встроенный термокаталитический датчик |
Сравнительные характеристики модификаций
| Тип характеристики | Значения | ||
| Родос 05 | Родос 05/1 | Родос 05/2 | |
| Измерение объёмных долей горючих газов (метан, пропан) | + | + | + |
| Контроль уровня утечек горючих газов в воздухе рабочей зоны | + | + | + |
| Газоанализатор | + | + | + |
| Индикатор утечек | + | + | + |
| Течеискатель | + | + | - |
| Выносной полупроводниковый датчик течеискателя повышенной чувствительности | + | - | - |
| Встроенный микрокомпрессор (насос) и выносной зонд | + | + | + |
| Световая и звуковая сигнализация при превышении установленных порогов измеряемого компонента | + | + | + |
| Взрывозащита по 1ЕхiasdIIAT4 X | + | + | + |
| Ударопрочный, термостойкий, антистатический корпус | + | + | + |
Описание и современный облик серии Родос-05
Тип газоанализатора: переносной, одновременно с диффузионным и принудительным отбором пробы, для измерения двух взрывоопасных компонентов, с цифровым индикатором, световой и акустической предупредительной сигнализацией, циклического действия, с автономным электрическим питанием.
Термокаталитический датчик (сенсор) используется при измерении объёмных долей взрывоопасных метана и пропана, полупроводниковый датчик - для индикации их утечек.
Способы отбора газовой пробы: принудительный с применением микронасоса (микрокомпрессора) - для встроенных датчиков и диффузионный - для выносного полупроводникового датчика.
Встроенный современный микропроцессор обеспечивает автоматизацию процессов измерений и обработку информации с датчиков и ряд сервисных функций: управление клавиатурой, цифровым индикатором, запоминание (архив) результатов измерений и вывод их на цифровой индикатор, диагностирование и вывод на цифровой индикатор текущего режима работы прибора. При превышении установленного предела допускаемых значений объемной доли измеряемого компонента газоанализатор обеспечивает прерывистые акустическую и световую красного цвета сигнализацию.
При этом включение и выключение аналитического прибора, переключение режимов работы, а также проведение калибровки (для режима анализатора) осуществляется двумя кнопками без вскрытия прибора.

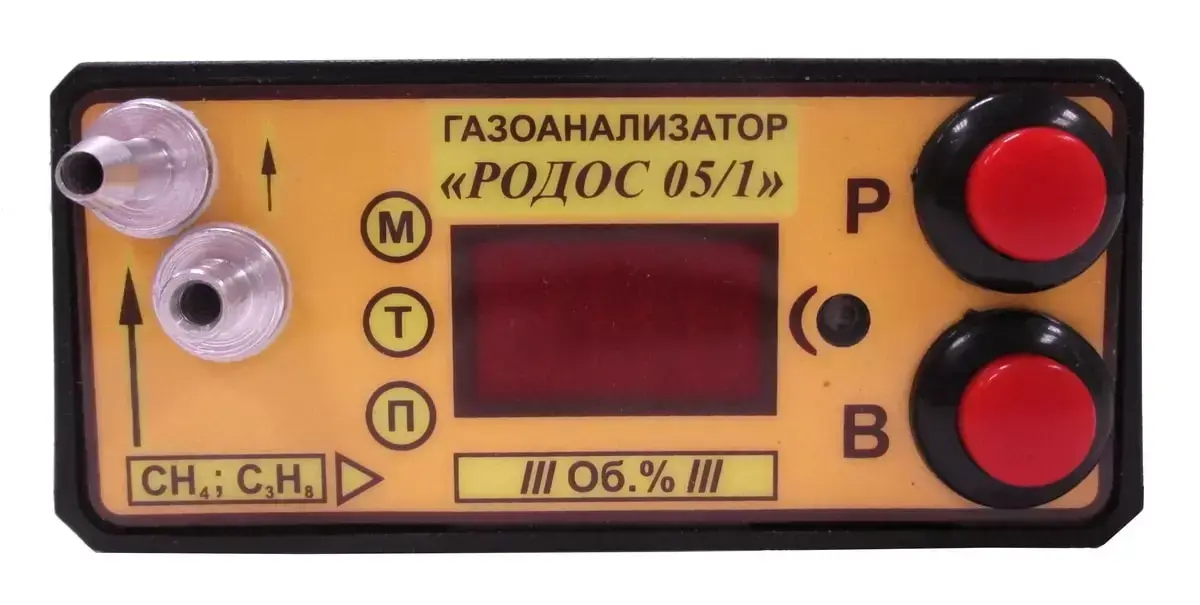

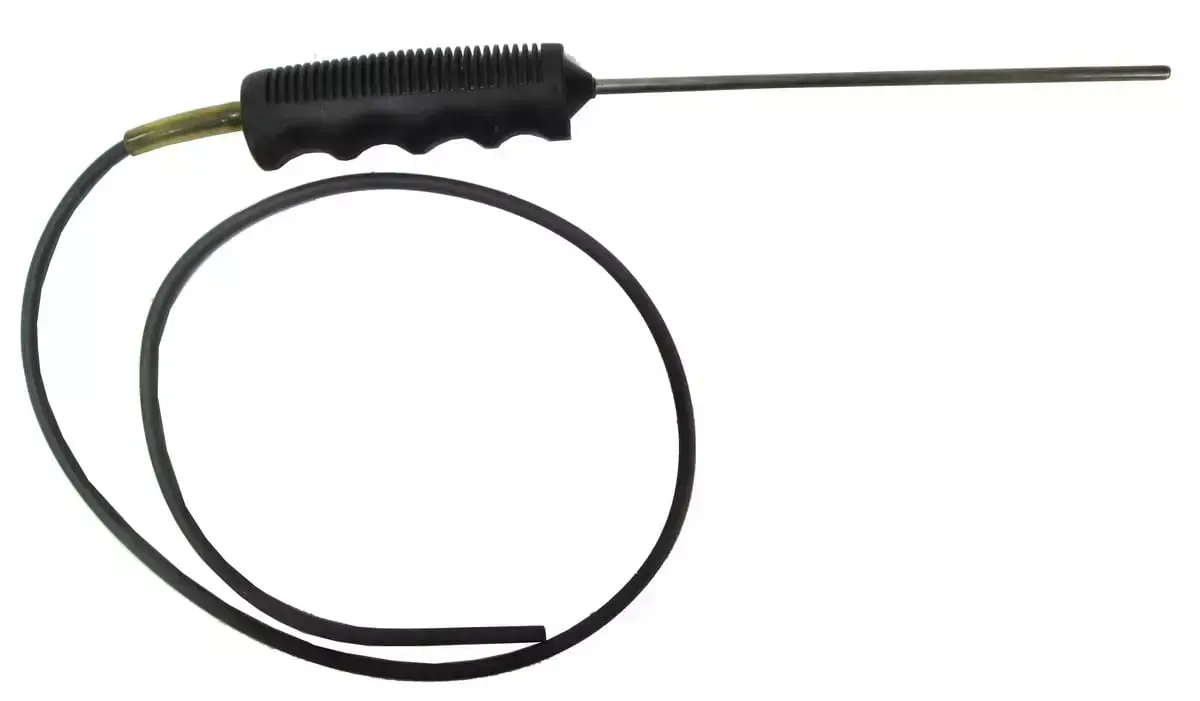

Результаты измерений концентрации и уровня утечки метана и пропана отображаются на светодиодном индикаторе газоанализатора повышенной яркости в виде соответствующих цифровых показаний в объёмных долях, выраженных в (%) и количеством вертикальных полос (от 1 до 6), сопровождаемых звуковыми сигналами изменяющейся тональности.Внешний вид пробоотборного зонда
