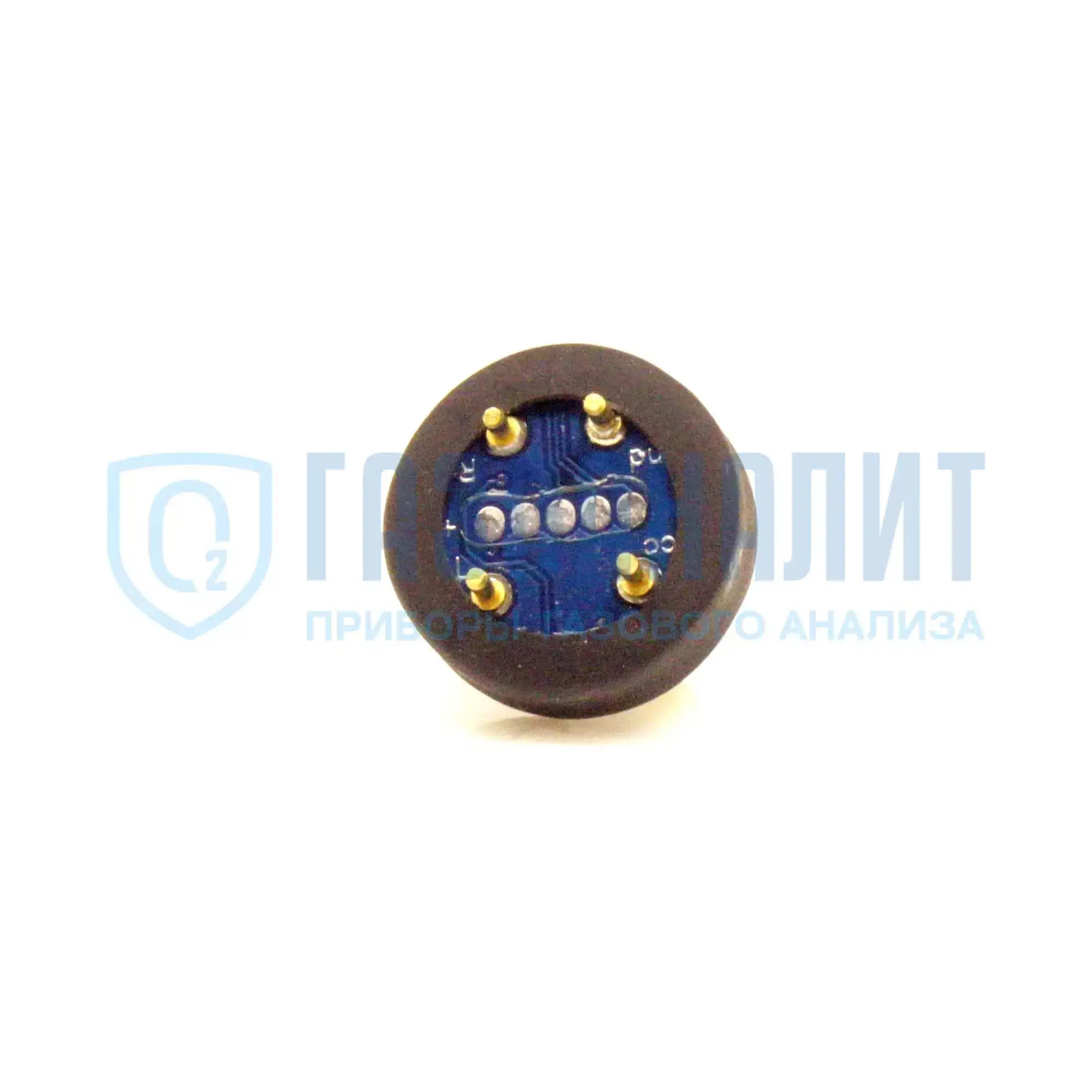

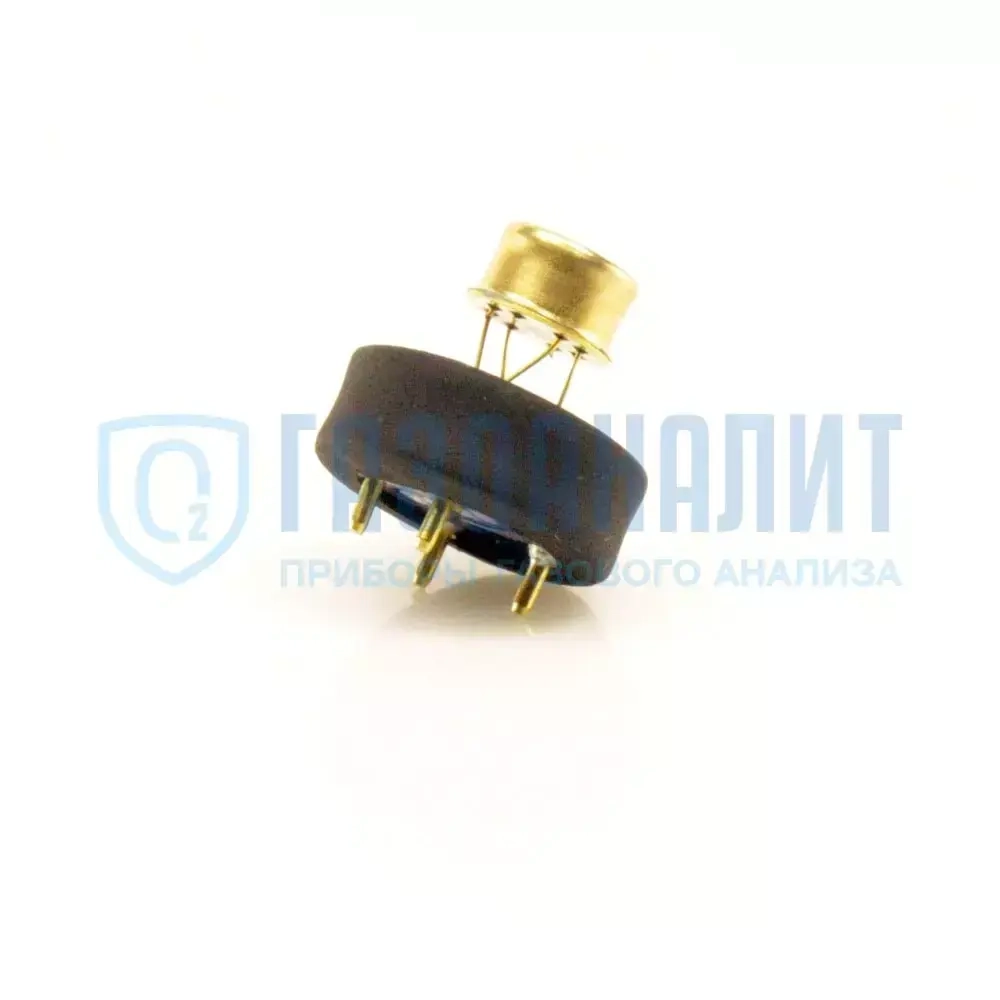

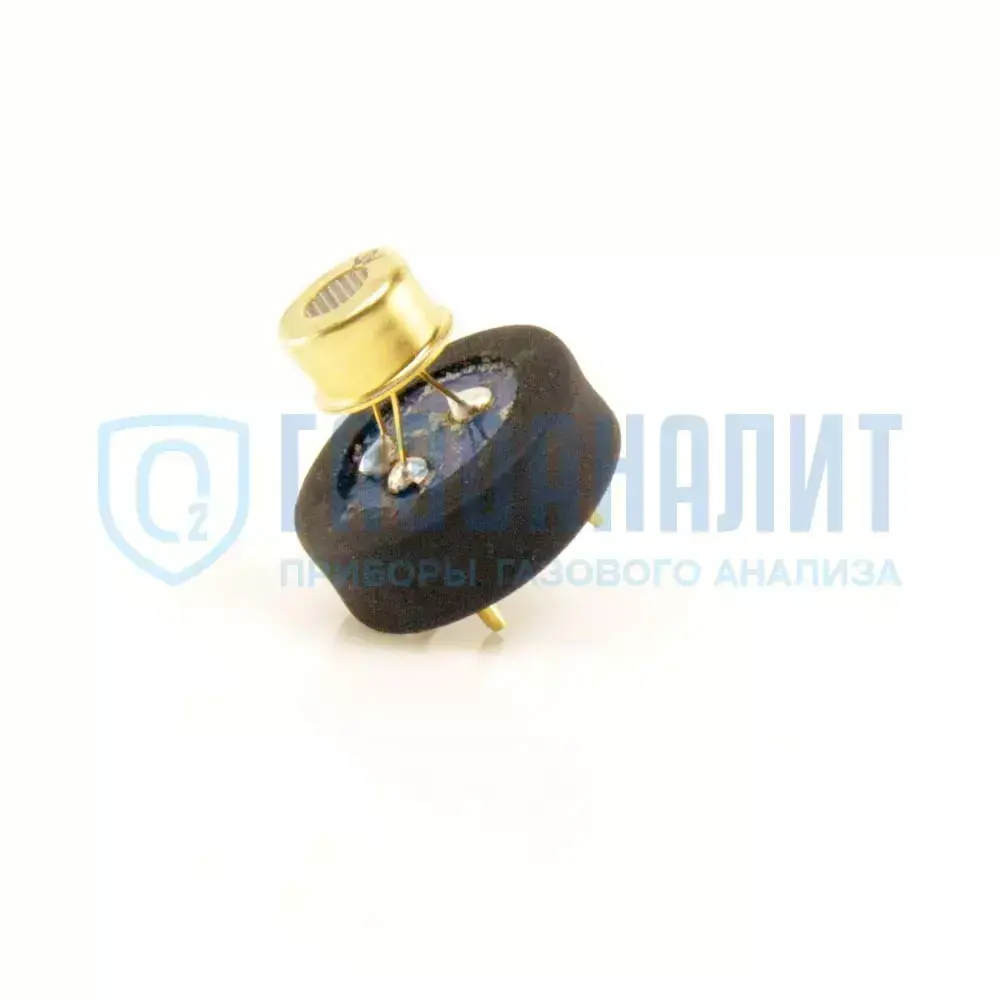

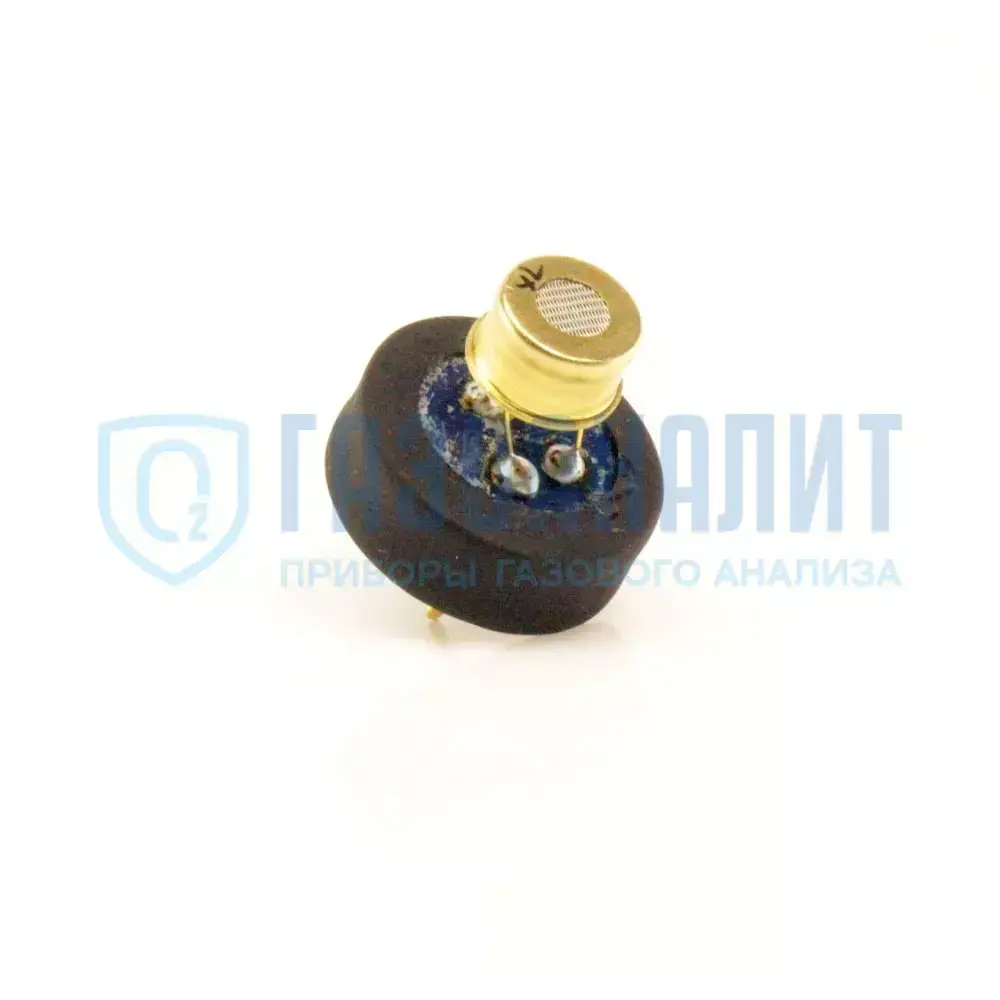

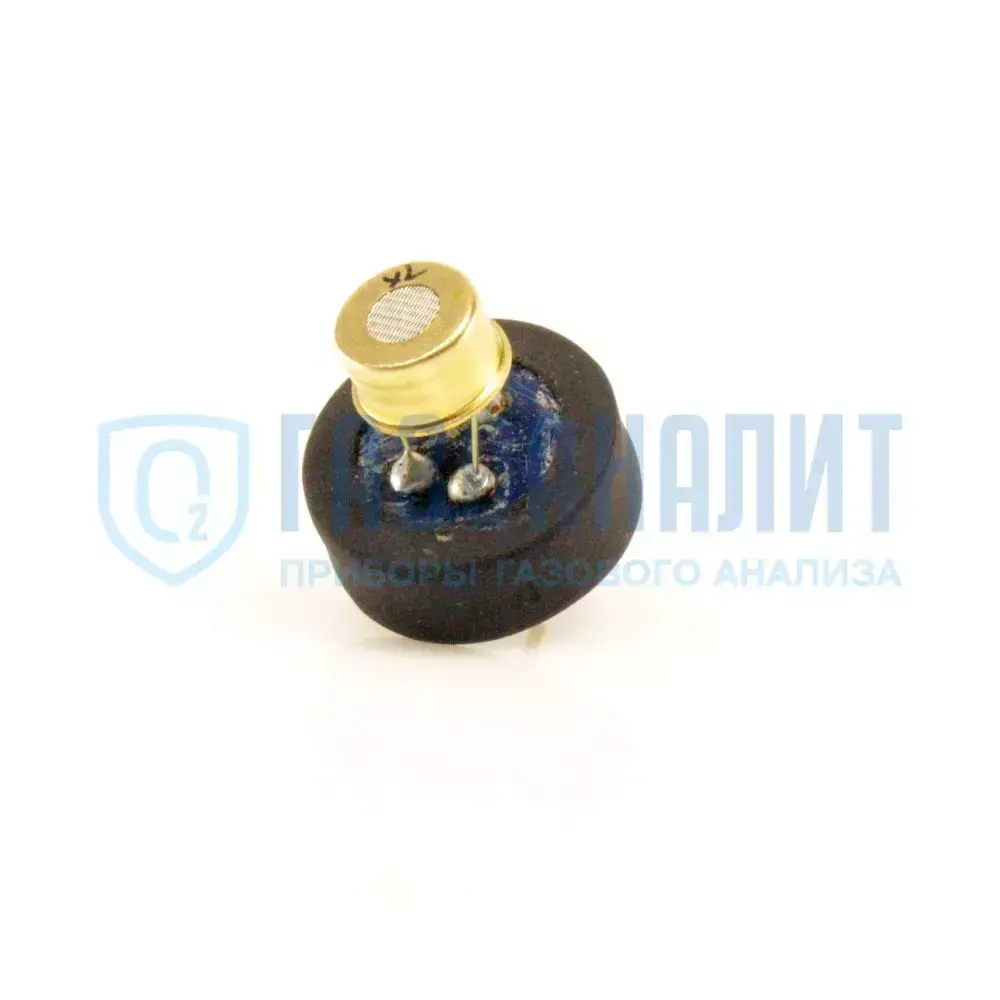

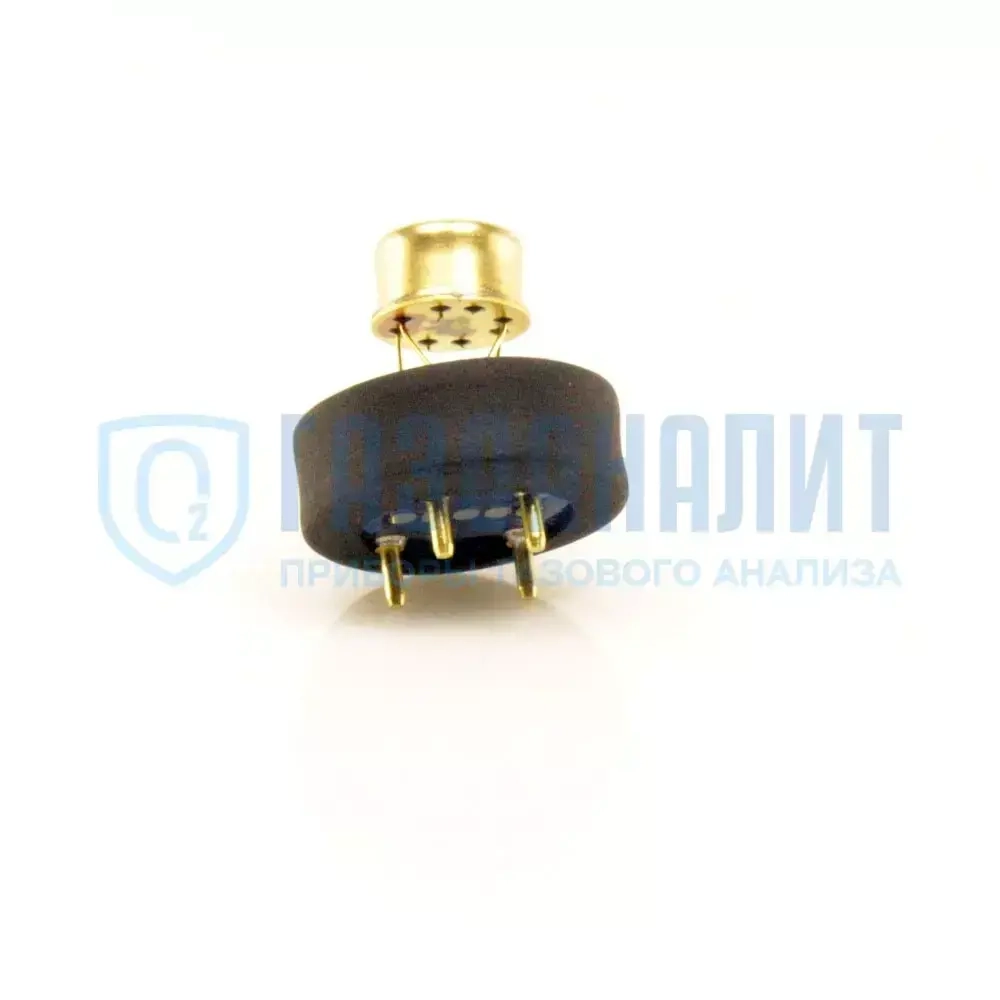

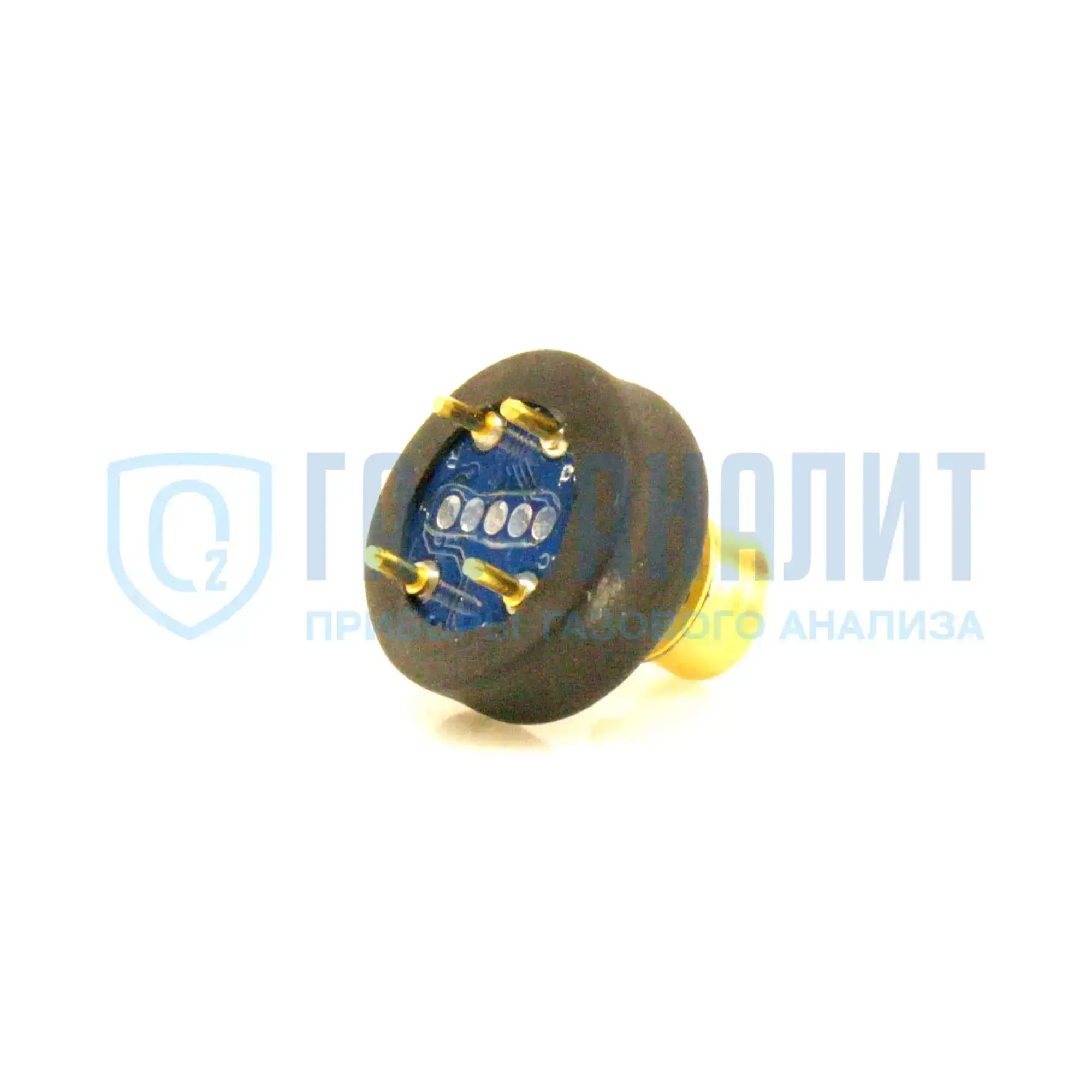

Газоанализатор или интеллектуальный сенсорный модуль (ИСМ) Сенсон-СМ-9001 – представляет собой автономное средство измерения модульного исполнения стационарного типа.
Данный газоанализатор конструктивно состоит из следующих частей:
- газочувствительный датчик.
Они могут быть различных типов:
• электрохимические;
• термокаталитические;
• оптические;
• полупроводниковые.
- модуль вторичной обработки или сенсорный модуль с коннектором.
ИСМ внесён в Государственный реестр средств измерений, является средством измерения и имеет обязательную государственную поверку, как самостоятельное изделие.
Преимущества и особенности эксплуатации
- модульное исполнение и компактность;- автономное применение;
- простая установка в различные газоанализаторы Сенсон;
- сроки изготовления снижены, в связи с тем, что государственной поверке подлежит только интеллектуальный сенсорный модуль;
- передача информации по последовательному порту UART с открытым унифицированным протоколом передачи данных;
- подключение к любому компьютеру или промышленному пульту;
- упрощает замену газоанализаторов Сенсон для государственной поверки и ремонта. Демонтируется и устанавливается только газоанализатор Сенсон-СМ-9001;
- существенно уменьшается объём и стоимость запасных частей для газоаналитических систем Сенсон;
- снижение профессиональных требований к квалификации рабочего персонала;
- совместное применение с газоаналитическими системами Сенсон, благодаря модульному интерфейсу.
Газоаналитические системы серии Сенсон, в которых применяется ИСМ Сенсон-СМ-9001
| Исполнения Сенсон | Варианты моделей |
| Сенсон-СД | Сенсон-СД-7031-СМ, Сенсон-СД-7032-СМ, Сенсон-СД-7033-СМ |
| Сенсон-СВ | Сенсон-СВ-5021-СМ, Сенсон-СВ-5022-СМ. Сенсон-СВ-5023-СМ, Сенсон-СВ-5024-СМ |
Измеряемые газы и диапазоны измерения
| Измеряемый газ | Диапазон измерений, концентрация измеряемого компонента | Погрешность измерения, δ, % | Тип сенсора | Код заказа (G) |
| Диоксид азота NO2 | 0,1 – 30 мг/м3 | ±15 | ЭХ | NO2-2 |
| Оксид азота NO | 0,1 – 30 мг/м3 | ±15 | ЭХ | NO2-2 |
| Аммиак NH3 | 0,1 – 200 мг/м3 | ±15 | ЭХ | NH3-2 |
| Водород H2 | 0,1 – 4 % об. | ±10 | ЭХ | H2-2 |
| Водород хлористый HCl | 0,01 – 30 мг/м3 | ±25 | ЭХ | HCl-1 |
| Кислород O2 | 0,1 – 30 % об. | ±5 | ЭХ | O2-2 |
| Кислород O2 | 1 – 100 % об. | ±5 | ЭХ | O2-3 |
| Метан CH4 | 0,01 – 5 % об. | ±10 | ТК | CH4-2 |
| 0,01 – 5 % об. | ±10 | ОП | CH4-2 | |
| 1 – 100 % об. | ±10 | ОП | CH4-3 | |
| Метанол CH3OH | 0,1 – 30 мг/м3 | ±20 | ЭХ | CH3OH-1 |
| Пропан C3H8 | 0,001 – 2 % об. | ±10 | ТК | C3H8-1 |
| Сероводород H2S | 0,1 – 30 мг/м3 | ±10 | ЭХ | H2S-2 |
| Сероводород H2S | 1 – 200 мг/м3 | ±10 | ЭХ | H2S-3 |
| Диоксид серы SO2 | 0,1 – 30 мг/м3 | ±10 | ЭХ | SO2-2 |
| Углеводороды CH | 0,05 – 1 % об. | ±10 | ОП | CH-2 |
| Углеводороды CH | 0,05 – 1 % об. | ±10 | ТК | CH-2 |
| Углеводороды C2-C10 | 50 – 3000 мг/м3 | ±25 | ПП | CH-1 |
| Диоксид углерода (углекислый газ) СО2 | 0,01 – 5 % об. | ±15 | ОП | CO2-2 |
| Диоксид углерода (углекислый газ) СО2 | 1 – 100 % об. | ±15 | ОП | CO2-3 |
| Оксид углерода (угарный газ) CO | 0,1 – 300 мг/м3 | ±10 | ЭХ | CO-2 |
| Формальдегид H2CO | 0,1 – 30 мг/м3 | ±25 | ЭХ | H2CO-1 |
| Хлор Cl2 | 0,1 – 30 мг/м3 | ±10 | ЭХ | Cl2-2 |
| Этанол C2H5OH | 50 – 5000 мг/м3 | ±25 | ЭХ | C2H5OH-1 |
| 0,01 – 3 % об. | ±15 | ТК | C2H5OH-2 |
Примечание:
Тип газочувствительного сенсора:
ЭХ – электрохимический;
ТК – термокаталитический;
ОП – оптический;
ПП – полупроводниковый.
Форма для заказа
Общий вид и габаритные размеры
Извлечение ИСМ из МКТ-1м (интерфейсный модуль)
Установка ИСМ в газоаналитическую систему Сенсон, как пример
Подключение газоанализатора к ПК
