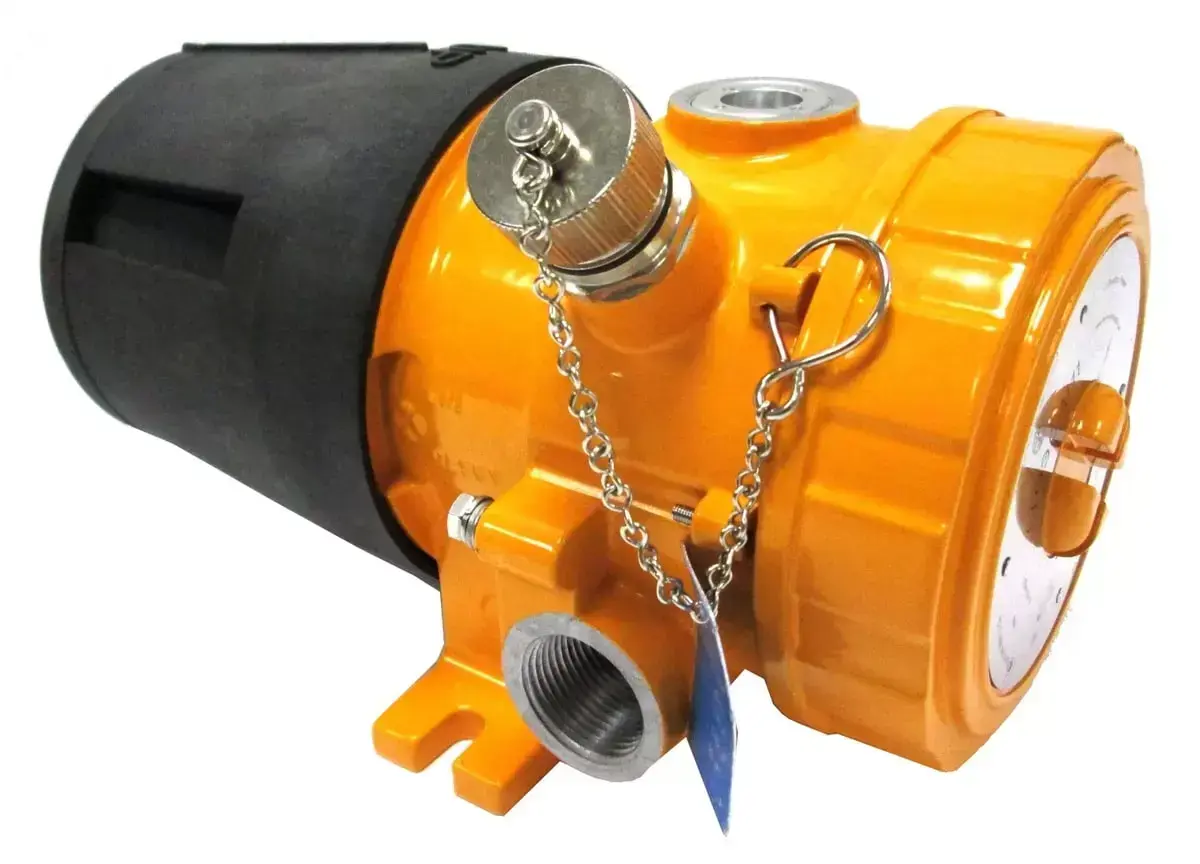

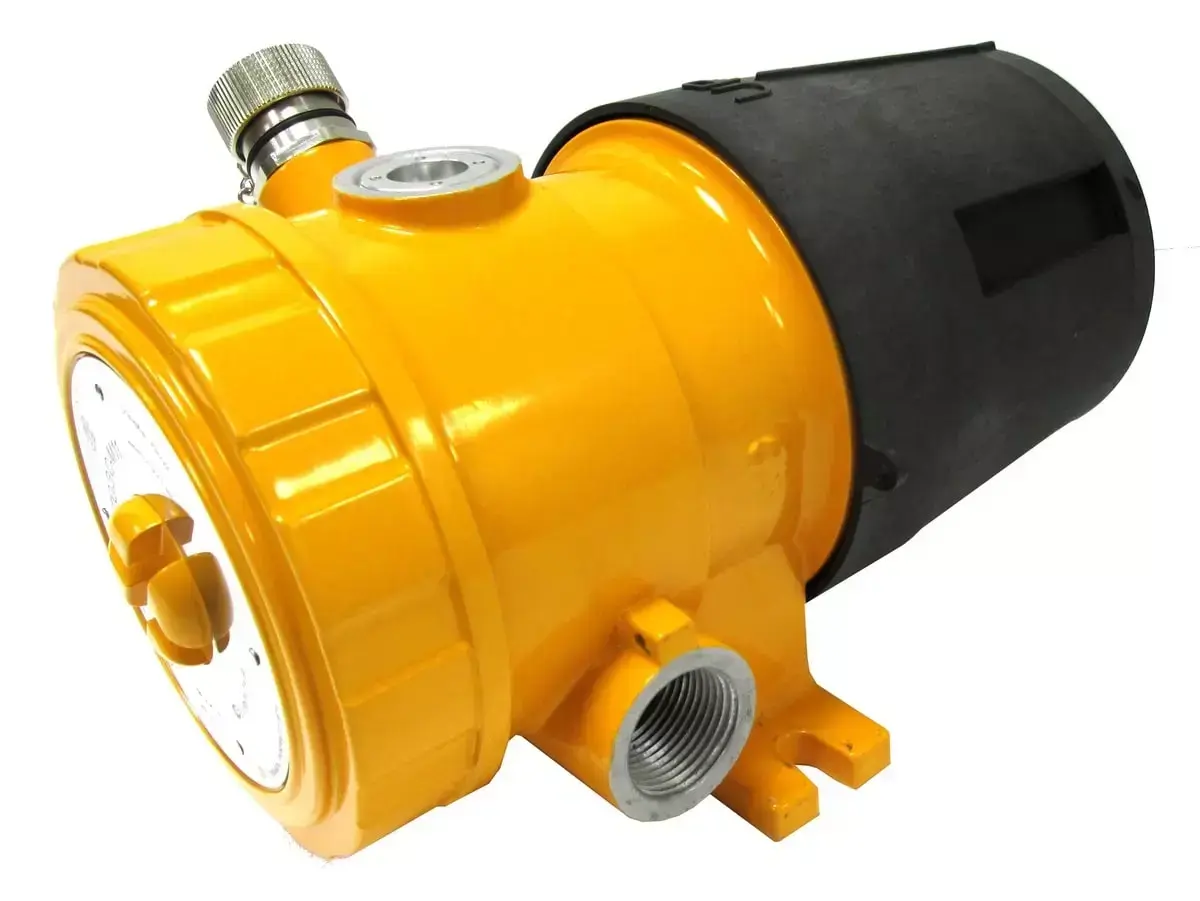

Датчик-газоанализатор представляет собой взрывозащищённый инфракрасный газоаналитический прибор, осуществляющий мониторинг газовоздушного пространства на наличие опасных горючих веществ и газов в смеси с воздухом или азотом и дальнейшей передачи управляющих сигналов для работы с исполнительным оборудованием (световые табло, звуковые сигнализации, вентиляционные установки) и анализа полученных результатов измерений на персональном компьютере.
Газоанализатор СГОЭС-М11, СГОЭС-М11-2 нечувствителен к наличию в среде сероводорода (H2S), кислорода (O2), азота (N2), диоксида углерода (CO2), угарного газ (CO) и аммиака (NH3).
Прибор имеет следующие выходные сигналы:
- трехцветная светодиодная индикация (зелёный «Норма», оранжевый «Неисправность», красный «Превышение порога загазованности»);
- стандартные унифицированные аналоговые выходные сигналы 4-20 мА с коммуникационным протоколом HART в диапазоне показаний;
- цифровой сигнал RS-485 с протоколом ModBus RTU;
- замыкание/размыкание 3ёх контактов реле типа «сухой контакт» (порог 1 «Тревога», порог 2 «Тревога», «Неисправность»);
- цифровой сигнал HART с локальным разъёмом.
Данное изделие внесено в Государственный реестр средств измерений и поставляется с обязательной госповеркой.
Области применения:
• АЗС, АГЗС и другие заправочные станции;• газо- и нефтепроводы;
• компрессорные станции;
• подземные выработки шахт, рудников и их наземные строения, опасные по рудничному газу и/или горючей пыли;
• обнаружение загазованности в воздуховодах;
• наливные эстакады и нефтяные платформы;
• насосные станции магистральных газо- и нефтепроводов;
• газоперекачивающие агрегаты и оборудование, газовые турбины;
• тепловые и нефтехимические электростанции;
• газовые и нефтяные печи и бойлеры;
• применение во взрывоопасных зонах подгрупп IIА, IIВ, IIС температурных классов Т1-Т4 по ГОСТ Р 51330.9-99;
• котельные и топочные различной мощности;
• транспортные организации (в том числе метро и аэропорты), самолётные ангары и другие;
• склады по хранению различных углеводородов и ГСМ;
• предприятия по производству сжиженного природного газа или сжиженного нефтяного газа;
• танкеры по перевозке нефти, грузовые корабли и различные морские и речные суда (для этого специально изготавливаются газоанализаторы в исполнении из нержавеющей стали, благодаря чему они становятся устойчивыми к воздействию коррозионно-активных агентов, таких как: соляной туман);
• оффшорные зоны нефтегазовой отрасли, а также в других отраслях, где требуется контроль концентрации взрывоопасных углеводородов.
Типы модификаций газоанализатора
| Исполнение газоанализатора | Описание |
| СГОЭС-М11 | Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия (или нержавеющая сталь), HART-разъём, межповерочный интервал – 1 год |
| СГОЭС-М11-2 | Датчик-газоанализатор оптический взрывозащищённый одноканальный стационарный на горючие газы, диффузионный отбор пробы, корпус из алюминия (или нержавеющая сталь), HART-разъём, межповерочный интервал – 2 года |
Варианты исполнения газоанализатора
| Исполнение газоанализатора | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
| % НКПР | объёмной доли, % | абсолютной | относительной | ||
| СГОЭС-М11, СГОЭС-М11-2 | метан (CH4) | 0 - 100 | 0 - 4,4 | ± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) | ± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) |
| пропан (C3H8) | 0 - 100 | 0 - 1,7 | ± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) | ± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) | |
| бутан (C4H10) | 0 - 50 | 0 - 0,7 | ± 5 % НКПР | - | |
| изобутан (и-C4H10) | 0 - 50 | 0 - 0,65 | ± 5 % НКПР | - | |
| пентан (C5H12) | 0 - 50 | 0 - 0,7 | ± 5 % НКПР | - | |
| циклопентан (C5H10) | 0 - 50 | 0 - 0,7 | ± 5 % НКПР | - | |
| гексан (C6H14) | 0 - 50 | 0 - 0,5 | ± 5 % НКПР | - | |
| циклогексан (C6H12) | 0 - 50 | 0 - 0,75 | ± 5 % НКПР | - | |
| гептан (C7H16) | 0 - 50 | 0 - 0,55 | ± 5 % НКПР | - | |
| пропилен (C3H6) | 0 - 50 | 0 - 1 | ± 5 % НКПР | - | |
| пары метилового спирта (CH3OH) | 0 - 50 | 0 - 2,75 | ± 5 % НКПР | - | |
| пары этилового спирта (C2H5OH) | 0 - 50 | 0 - 1,55 | ± 5 % НКПР | - | |
| этан (C2H6) | 0 - 50 | 0 - 1,25 | ± 5 % НКПР | - | |
| этилен (C2H4) | 0 - 50 | 0 - 1,15 | ± 5 % НКПР | - | |
| пары толуола (C6H5CH3) | 0 - 50 | 0 - 0,55 | ± 5 % НКПР | - | |
| пары бензола (C6H6) | 0 - 50 | 0 - 0,6 | ± 5 % НКПР | - | |
| пары этилбензола (C8H10) | 0 - 50 | 0 - 0,5 | ± 5 % НКПР | - | |
| пары ацетона (CH3СОCH3) | 0 - 50 | 0 - 1,25 | ± 5 % НКПР | - | |
| пары метилтретбутилового эфира (CH3СО(CH3)3) | 0 - 50 | 0 - 0,75 | ± 5 % НКПР | - | |
| параксилол (п-C8H10) | 0 - 50 | 0 - 0,55 | ± 5 % НКПР | - | |
| орто-ксилол (о-C8H10) | 0 - 50 | 0 - 0,5 | ± 5 % НКПР | - | |
| пары изопропилового спирта (C3H8O) | 0 - 50 | 0 - 1 | ± 5 % НКПР | - | |
| пары бензина автомобильного | 0 - 50 | - | ± 5 % НКПР | - | |
| пары дизельного топлива | 0 - 50 | - | ± 5 % НКПР | - | |
| пары топлива для реактивных двигателей | 0 - 50 | - | ± 5 % НКПР | - | |
| пары бензина авиационного | 0 - 50 | - | ± 5 % НКПР | - | |
| пары бензина неэтилированного | 0 - 50 | - | ± 5 % НКПР | - | |
| пары керосина | 0 - 50 | - | ± 5 % НКПР | - | |
| пары уайт-спирита | 0 - 50 | - | ± 5 % НКПР | - | |
| пары нефтепродуктов | 0 - 50 | - | ± 5 % НКПР | - | |
| 1.3-бутадиен C4H6 | 0 - 100 | 0 - 1,4 | ± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) | ± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) | |
| оксид этилена C2H4O | 0 - 100 | 0 - 2,6 | ± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) | ± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) | |
| хлорметан CH3CL | 0 - 100 | 0 - 7,6 | ± 5 % НКПР (в диапазоне 0 ÷ 50 % НКПР) | ± 10 % НКПР (в диапазоне 50 ÷ 100 % НКПР) | |
| пары бутилацетата C6H12O2 | 0 - 50 | 0 - 0,65 | ± 5 % НКПР | - | |
| пары этилацетата C4H8O2 | 0 - 50 | 0 - 1,1 | ± 5 % НКПР | - | |
| пары бутанона C4H8O | 0 - 50 | 0 - 0,9 | ± 5 % НКПР | - | |
| пары пропанола-1 C3H7OH | 0 - 50 | 0 - 1,1 | ± 5 % НКПР | - | |
| пары бутанола C4H9OH | 0 - 50 | 0 - 0,85 | ± 5 % НКПР | - | |
| пары октана C8H18 | 0 - 50 | 0 - 0,4 | ± 5 % НКПР | - | |
| пары диэтиламина C4H11N | 0 - 50 | 0 - 085 | ± 5 % НКПР | - | |
Примечания:
1) значения НКПР в соответствии с ГОСТ Р 30852.19-2002;
2) поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме исполнения на метан и гексан, является пропан (C3H8);
3) при необходимости мониторинга загазованности многокомпонентного состава паров углеводородов (и сложных соединений) в процессе первичной поверки газоанализаторов производится пересчёт чувствительности газоанализатора для проведения освидетельствования с использованием эквивалентных метрологически аттестованных ГСО-ПГС;
4) пересчёт чувствительности контролируемого газового компонента по отношению к ГСО-ПГС (пропан-воздух) в случае необходимости производится при выпуске приборов из производства;
5) топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту».
