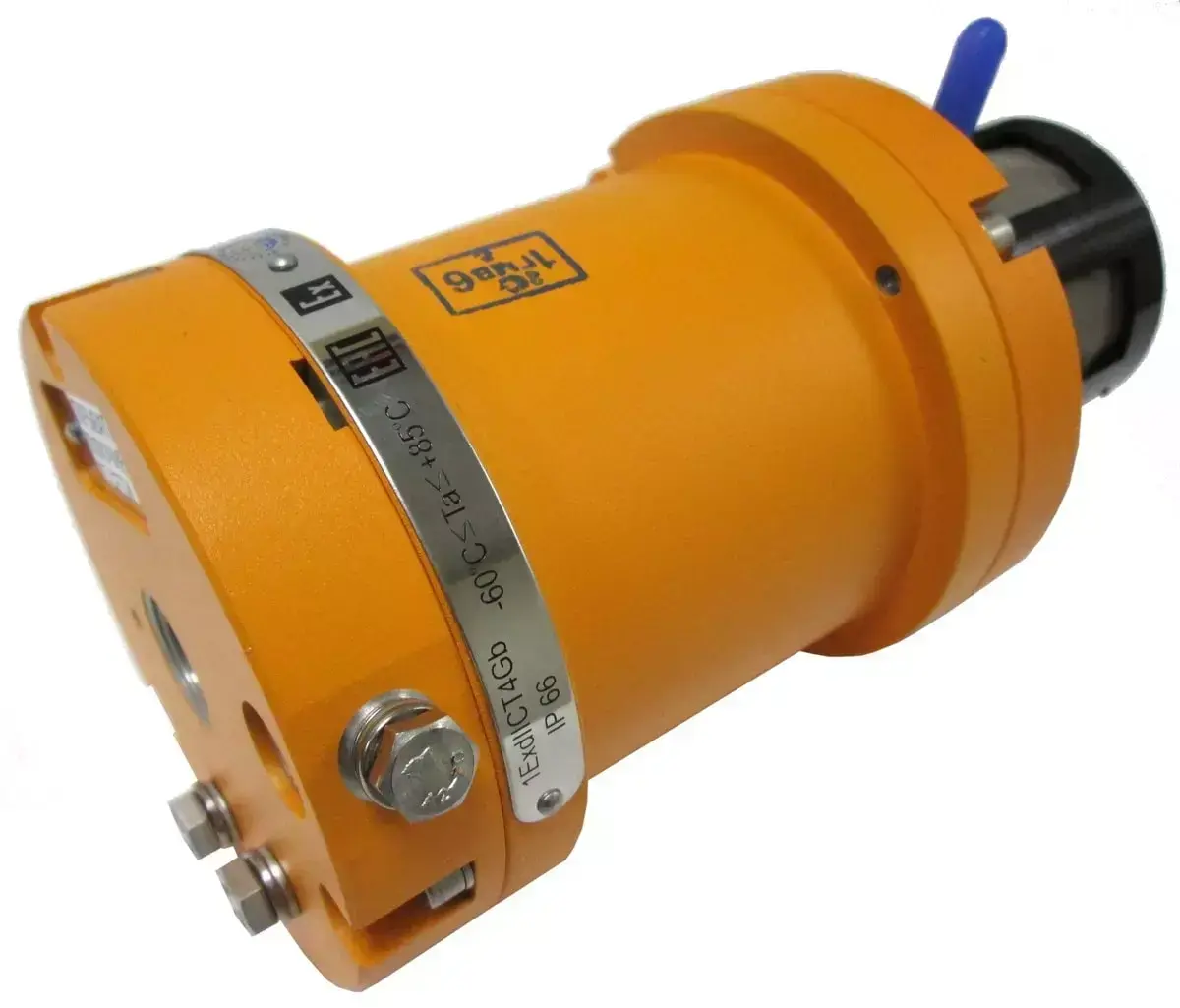

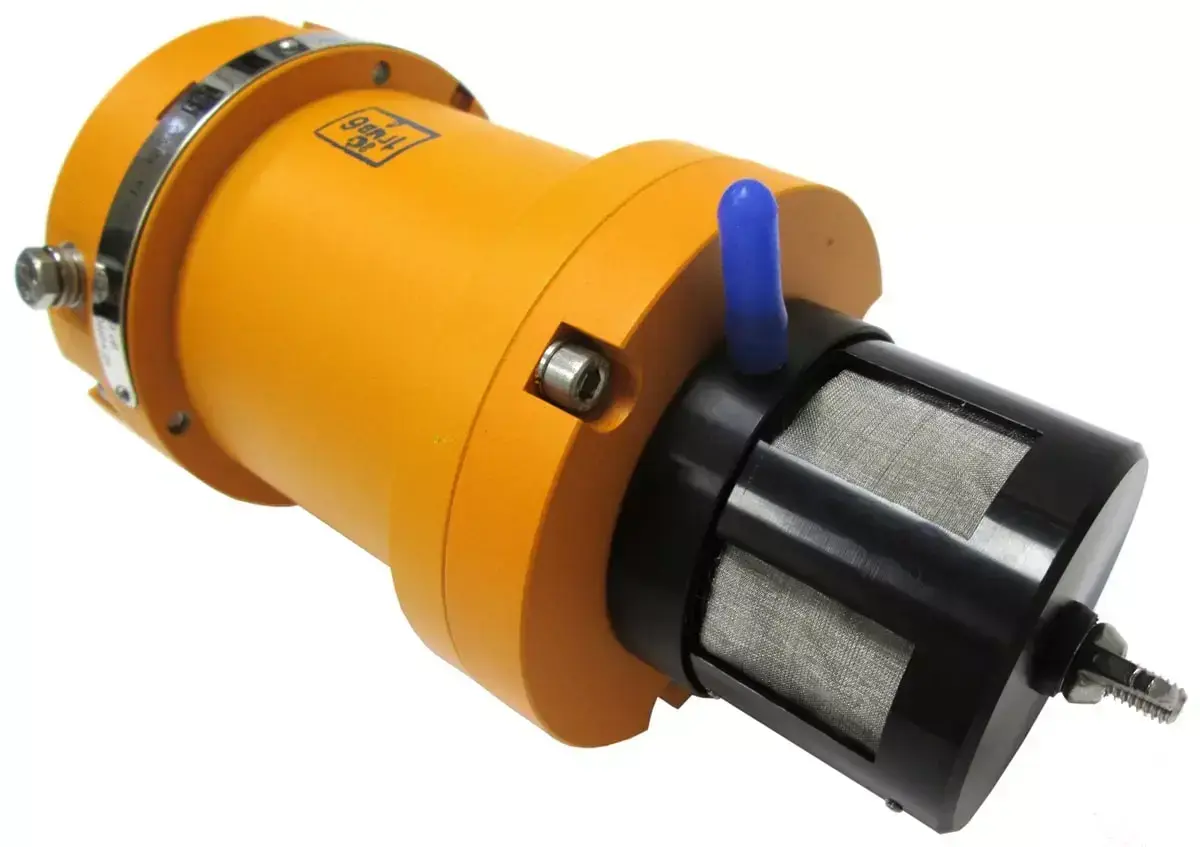

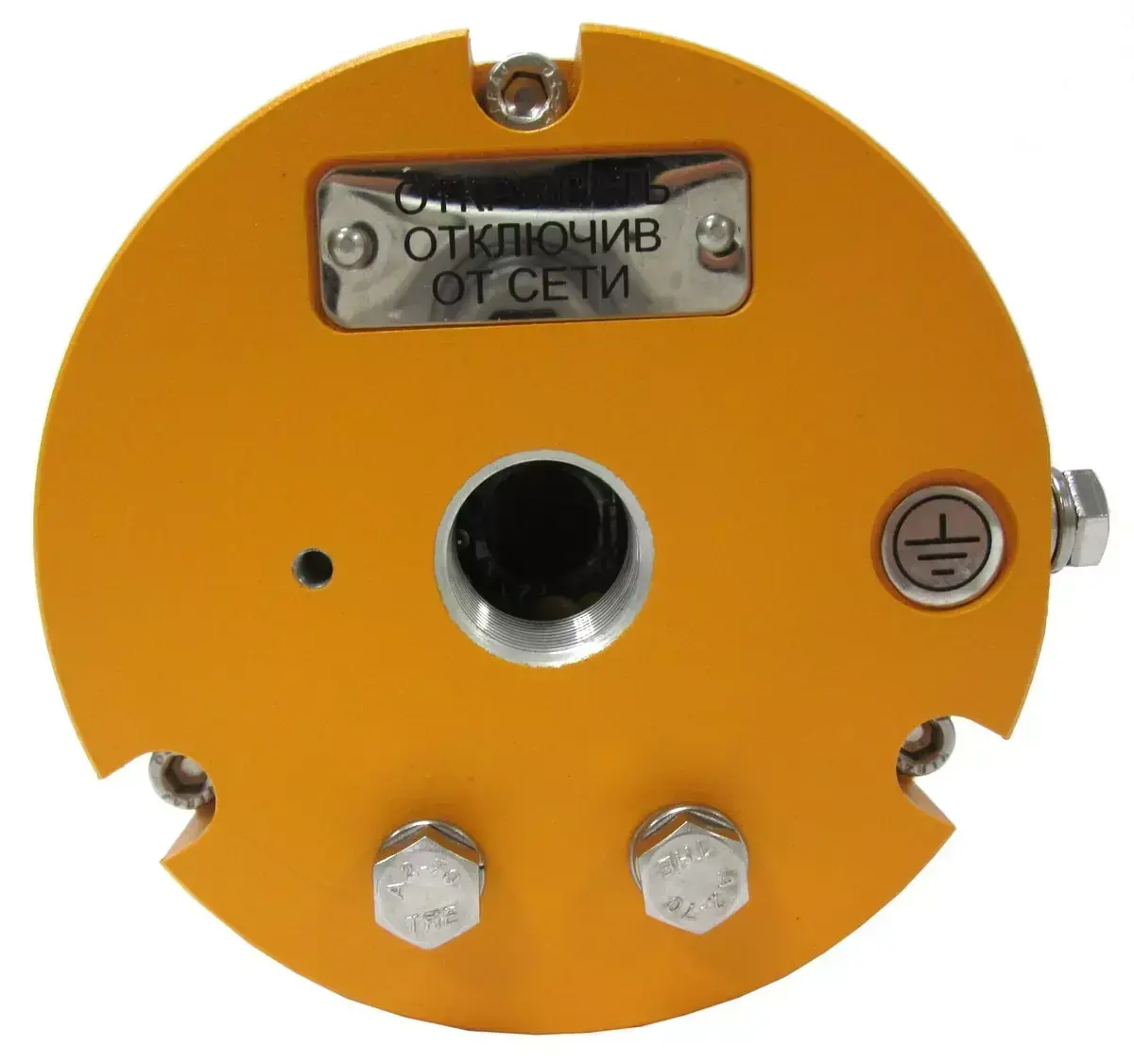

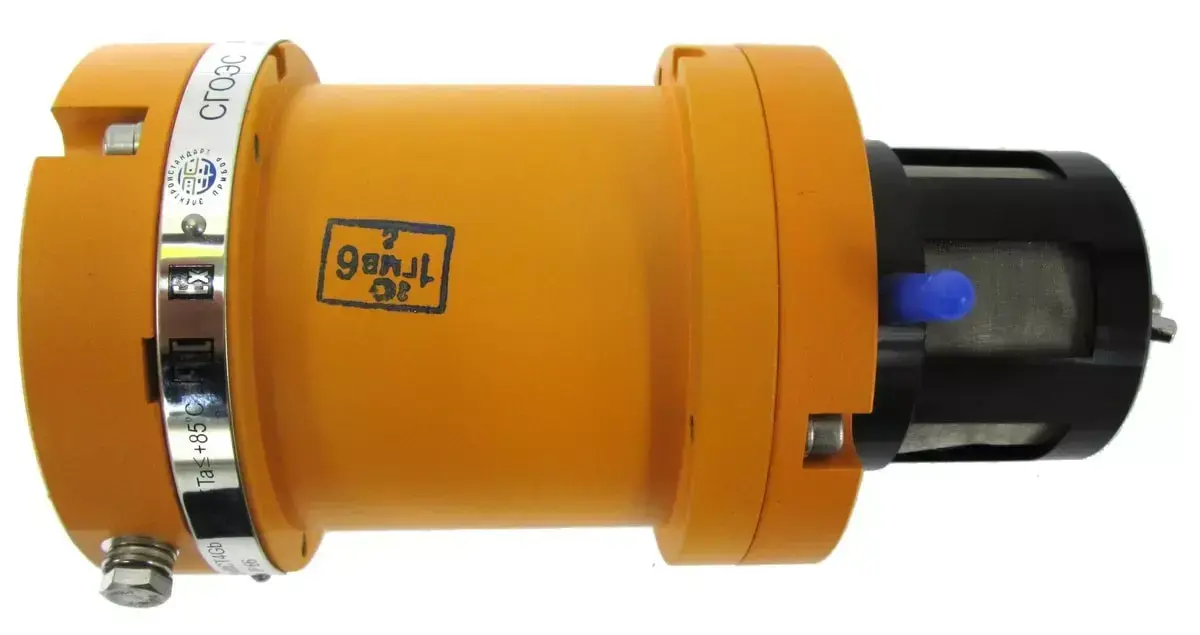

СГОЭС, СГОЭС-2 датчик-газоанализатор горючих газов оптический взрывозащищённый стационарный

Предназначен для постоянного автоматического измерения основных видов углеводородов и довзрывоопасных концентраций (ДВК) горючих газов и паров горючих легковоспламеняющихся жидкостей: толуола‚ ксилола, гептана‚ этана‚ этилена, метана‚ пропана‚ бутана‚ изобутана‚ пентана‚ циклопентана‚ гексана‚ циклогексана‚ пропилена‚ паров ацетона‚ бензола‚ этил бензола‚ метилтретбутилового эфира‚ этилового‚ метилового или изопропилового спиртов в смеси с азотом или воздухом‚ а также для мониторинга воздуха рабочей зоны парами продуктов нефтепереработки (дизельное топливо, уайт-спирит, бензин‚ керосин и т.п.) и для последующей передачи результатов измерений в цифровом виде на персональный компьютер и управления исполнительным оборудованием (вентиляция, звуковые сирены, световые табло, клапаны и другие) с помощью реле типа «сухой контакт».

Приборы представляют собой стационарное одноканальное (на 1 газ) взрывозащищённое оптическое газоаналитическое оборудование диффузионного типа, сертифицированное для работы во взрывоопасных средах.
Датчик-газоанализатор имеет маркировку взрывозащиты - 1Ex d IIC T4 Gb по ГОСТ Р МЭК 60079-0-2011.
СГОЭС могут применяться как самостоятельное изделие, так и в составе комплекта газоаналитического «КГЭСП-УОГПЭС». Кроме этого, есть возможность оснастить прибор модулем видеонаблюдения МВЭС.
Газоанализаторы соответствуют последним мировым стандартам и уровням безопасности SIL2 и SIL3.

Данный газоанализатор внесён в Государственный реестр средств измерений и поставляется с обязательной госповеркой.

Газоанализатор имеет следующие выходные сигналы:
- унифицированный аналоговый выходной сигнал (4 - 20) мА в диапазоне показаний;
- цифровой сигнал, интерфейс RS-485 с протоколом ModBus RTU;
- цифровой сигнал HART с локальным разъёмом;
- 3 реле типа «сухой контакт»: «Порог 1», «Порог 2», «Неисправность».

Существует более усовершенствованная модернизированная версия датчика-газоанализатора СГОЭС и СГОЭС-2 – исполнение СГОЭС-М11.

Основные преимущества и отличительные особенности СГОЭС-М11:

- индивидуальная температурная градуировка;
- увеличенная точность в несколько раз во всём температурном диапазоне;
- наличие HART-протокола в стандартной комплектации;
- улучшенная электроника;
- трёхцветная светодиодная индикация.

Особенности и преимущества:

- средний срок службы газоанализатора 15 лет;
- потребляемая мощность менее 5,5 Вт;
- применение в газоанализаторе надёжного и долговечного (более 10 лет) оптического сенсора;
- высокий уровень защиты корпуса от пыли и влаги – IP67;
- возможность установки как в помещении, так и на улице;
- аналоговые (4-20 мА), релейные («сухой контакт») и цифровые выходы ();
- взрывозащищённая модель;
- устойчивость к вибрации гарантирует надёжность и длительный срок службы;
- эффективно работает в условиях тумана и повышенной влажности;
- широкий диапазон рабочих температур обеспечивает эксплуатационную гибкость и надежность;
- оборудован часами реального времени (RTC) и энергонезависимой памятью на 16000 страниц;
- наличие исполнения с межповерочным интервалом 2 года – СГОЭС-2;
- высокая чувствительность ко всем видам углеводородных газов/паров для максимальной безопасности;
- контроль загрязнения ИК оптического сенсора (пыль, краска и т.д.) обеспечивает своевременное поддержание сигналов тревоги и помогает защитить от ложных срабатываний.

Области применения:

• нефтяные платформы;
• танкеры по перевозки нефти, грузовые корабли и другие суда;
• наливные эстакады;
• предприятия по производству и хранению сжиженного природного газа / сжиженного нефтяного газа;
• АЗС, АГЗС и другие заправочные станции;
• компрессорные станции;
• нефтехимические и тепловые электростанции;
• газовые турбины;
• транспортные предприятия (аэропорты и метро);
• нефтяные и газовые бойлеры и печи;
• насосные станции магистральных газо- и нефтепроводов‚ резервуарные парки;
• и другие объекты.

Типы модификаций газоанализатора
Диапазоны измерений и анализируемые газы Примечания:
1) - значения НКПР в соответствии с ГОСТ Р 51330.19-99;
2) - бензин неэтилированный по ГОСТ Р 51866-2002;
3) - топливо дизельное по ГОСТ 305-82;
4) - керосин по ГОСТ Р 52050-2003;
5) - уайт-спирит по ГОСТ 3134-78;
6) - топливо для реактивных двигателей по ГОСТ 10227-86;
7) - бензин автомобильный по ГОСТ Р 51866-2002;
8) - бензин авиационный по ГОСТ 1012-72;
9) - газоанализаторы исполнений СГОЭС нефтепродукты калибруются по какому-либо одному из определяемых компонентов;
- пределы допускаемой основной абсолютной погрешности для всех исполнений СГОЭС (СГОЭС-2) равны ± 5 % НКПР;
- пределы допускаемой основной относительной погрешности для исполнений СГОЭС (СГОЭС-2) метан и пропан равны ± 10 % (в диапазоне от 50 до 100 % НКПР);
- диапазон показаний для всех исполнений газоанализатора равен (0 - 100) % НКПР.
