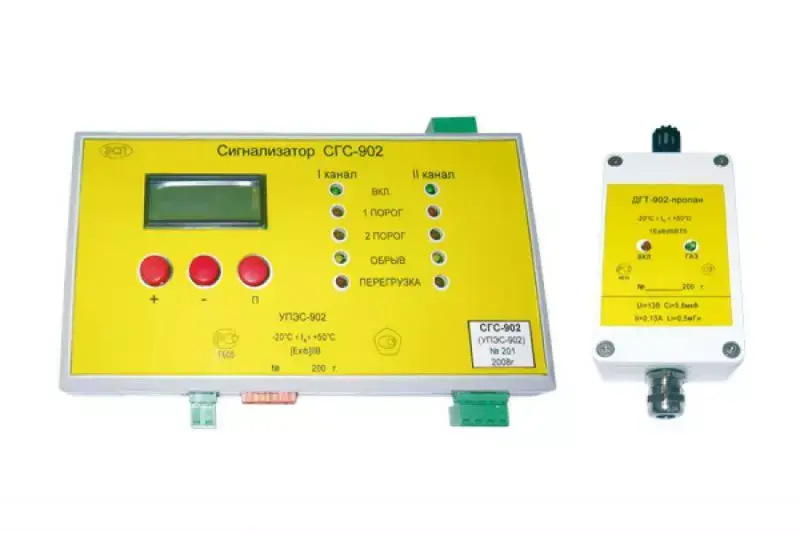

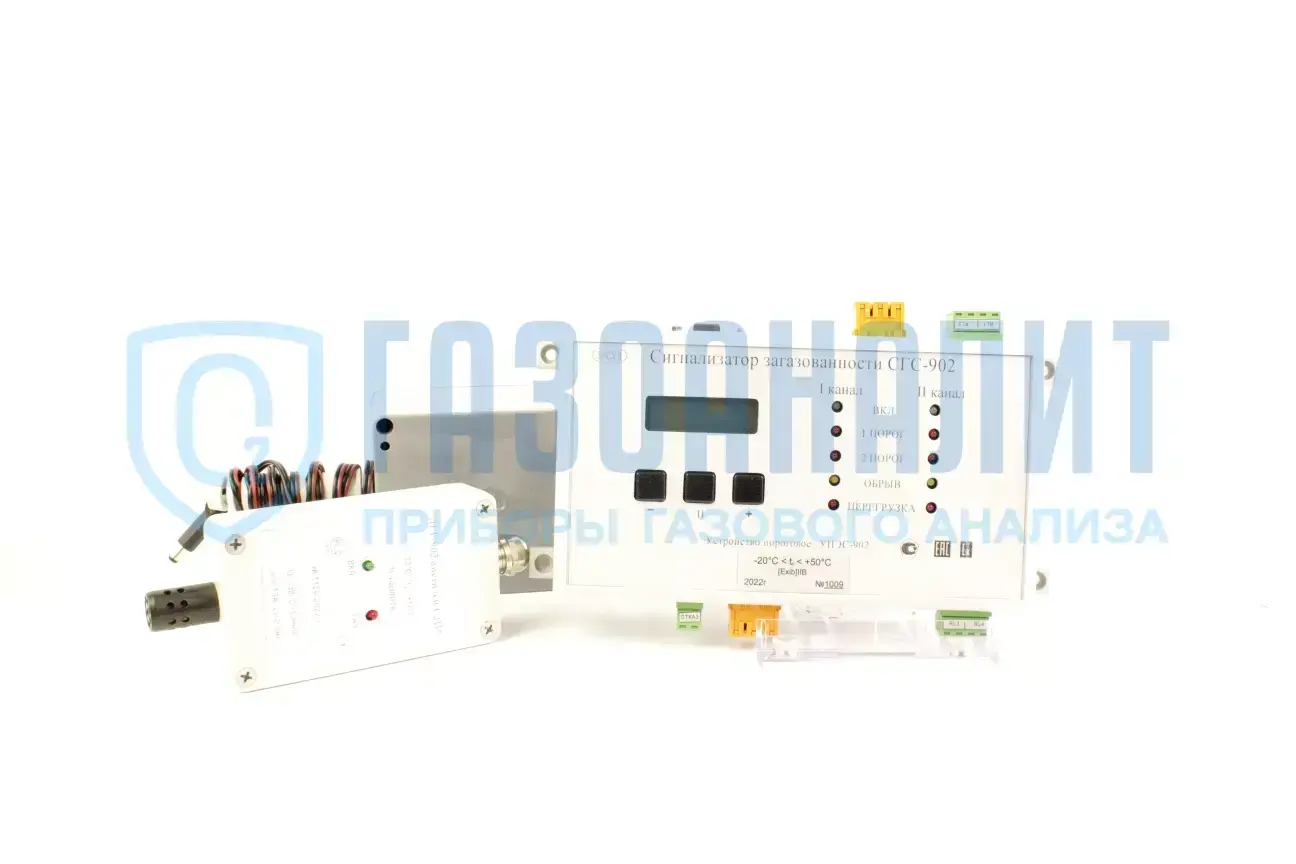

СГC-902 представляет собой стационарный одно- или двухканальный газоаналитический прибор диффузионного типа, являющийся средством измерения и поставляющийся с обязательной госповеркой.
Конструктивно сигнализаторы загазованности состоят из следующих компонентов:
• блок питания БП-902;
• устройство пороговое двухканальное УПЭС-902;
• газовые датчики (могут быть со встроенной сигнализацией и без):
- термокаталитические - ДГТ-902 – предназначены для контроля довзрывоопасных концентраций горючих газов (бутан, ацетилен, пропан, ацетон, метан);
- электрохимические - ДГЭ-902 – предназначены для контроля массовой концентрации токсичных газов (диоксид серы, сероводород, угарный газ, диоксид азота).
Датчики ТК ДГТ-902 и ЭХ ДГЭ-902 имеют две модификации:
а) со встроенным пороговым устройством, настроенным на второй (аварийный) порог срабатывания звуковой и световой сигнализации;
б) без встроенного порогового устройства.
Сигнализаторы, содержащие датчики ДГТ-902 и ДГЭ-902 со встроенным пороговым устройством, могут поставляться без УПЭС-902 и БП-902.
Области применения:
- контроль газовоздушного пространства промышленных объектов в процессе добычи и переработки нефти и газа;- на промышленных предприятиях химической, металлургической промышленности;
- на складах ГСМ и других токсичных и горючих жидкостей и газов;
- контроль воздуха рабочей зоны во взрывоопасных зонах помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Диапазоны и основная погрешность преобразования анализируемых газов с помощью газовых датчиков
| Условное обозначение | Определяемый компонент | Диапазон преобразуемых концентраций | Предел допускаемой основной погрешности | ||
| % НКПР (объёмная доля, %) | мг/м3 (ppm) | абсолютной | относительной | ||
| ДГТ-902-метан | метан (СН4) | 0 - 100 (0 - 4,4) | - | 5 % НКПР | - |
| ДГТ-902-пропан | пропан (С3Н8) | 0 - 100 (0 - 1,7) | - | 5 % НКПР | - |
| ДГТ-902-бутан | бутан (С4Н10) | 0 - 100 (0 - 1,4) | - | 5 % НКПР | - |
| ДГТ-902-ацетилен | ацетилен (С2Н2) | 0 - 100 (0 - 2,3) | - | 5 % НКПР | - |
| ДГТ-902-ацетон | ацетон (СН3)2СО | 0 - 100 (0 - 2,5) | - | 5 % НКПР | - |
| ДГЭ-902-оксид углерода | оксид углерода (СО) | - | 0 - 20 (0 - 17) | ± 5 мг/м3 | - |
| 20 - 120 (17-103) | - | ± 25 % | |||
| ДГЭ-902-сероводород | сероводород (Н2S) | - | 0 - 10 (0 - 7) | ± 2,5 мг/м3 | - |
| 10 - 45 (7 - 32) | - | ± 25 % | |||
| ДГЭ-902-диоксид серы | диоксид серы (SO2) | - | 0 - 10 (0 - 3,8) | ± 2,5 мг/м3 | - |
| 10 - 50 (3,8 - 18,8) | - | ± 25 % | |||
| ДГЭ-902-диоксид азота | диоксид азота (NO2) | - | 0 - 2 (0 - 1) | ± 0,5 мг/м3 | - |
| 2 - 20 (1 - 10,5) | - | ± 25 % | |||
Примечания:
- для датчиков ДГТ-902 указан диапазон сигнализации наличия газа в воздушной среде; метрологическая аттестация датчиков с помощью поверочных газовых смесей должна производиться для диапазонов концентраций газов от 0 до 50 % НКПР; - в соответствии с ГОСТ 12.1.005-88 при измерениях концентраций токсичных газов в воздухе рабочей зоны ниже ПДК границы допускаемой абсолютной погрешности измерений должны составлять ± 0,25 ПДК в мг/м3; значения ПДК соответствуют верхним значениям первых диапазонов.
