Серийно изготавливаемый газоанализатор применяется для измерения и анализа довзрывоопасных (ДВК) концентраций горючих ВОГ (метан, ацетон, водород, пропан, бензин, дизельное топливо, метанол, углеводороды и других), содержания объёмной доли кислорода, углекислого газа (CO2), а также опасных токсичных газов (NH3, NO2, SO2, NO, H2S, CO, CH2O, Cl2, HCl, O3) в воздухе рабочей зоны.

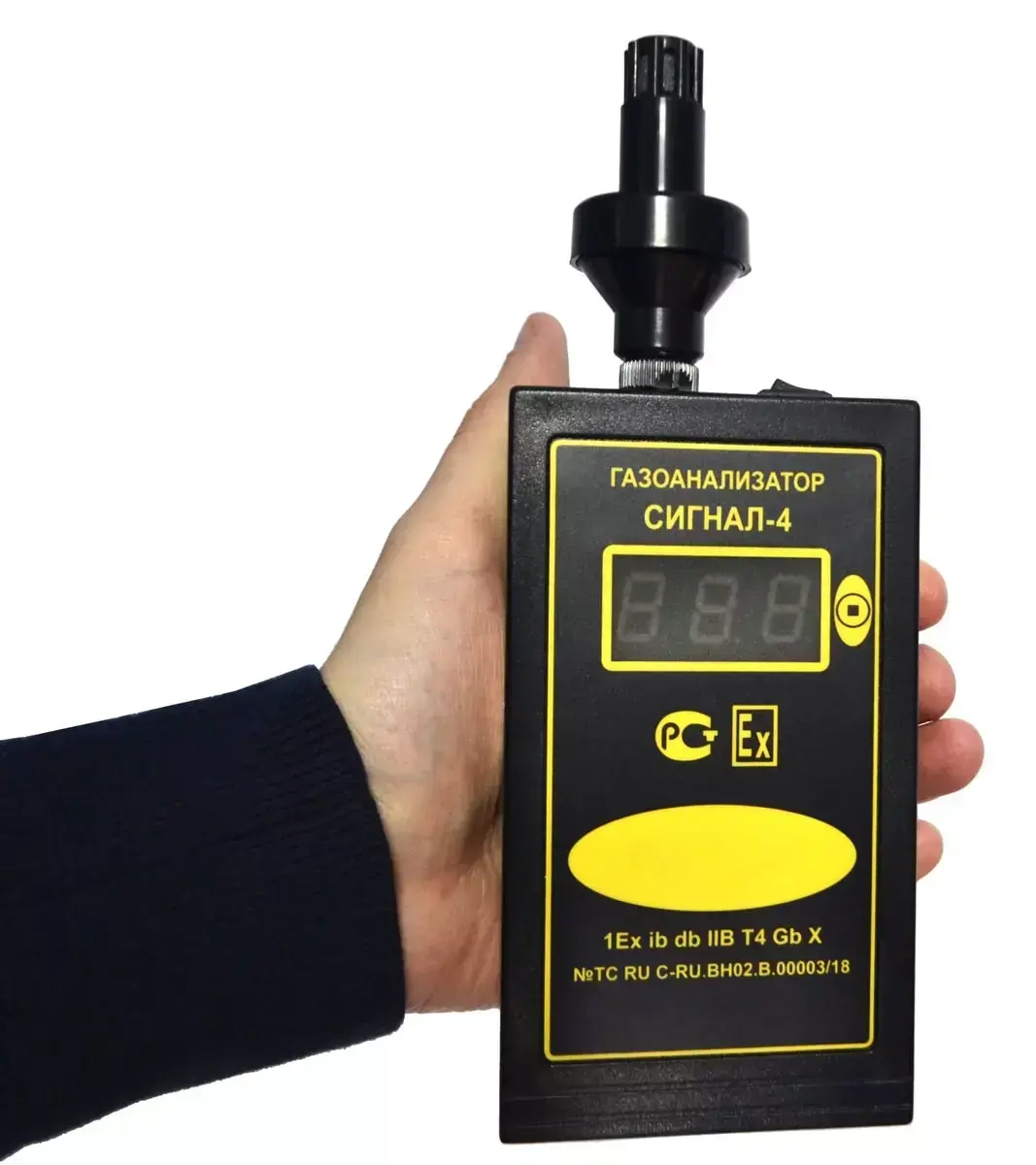

Прибор представляет собой переносной (индивидуальный) взрывозащищённый многокомпонентный вибропрочный газоанализатор с диффузионным отбором пробы, предназначенный для периодического контроля за загазованность в газовоздушной среде.
Завод-производитель гарантирует нормальную работу и соответствие стационарного многоканального газоанализатора Сигнал-4 требованиям технических условий ТУ 4215-002-80703968-07 (ГПСК02.00.00.000ТУ) только при строгом соблюдении Пользователем условий хранения, эксплуатации, перевозки, выполнении рекомендаций, а также требований, изложенных в руководстве по эксплуатации.

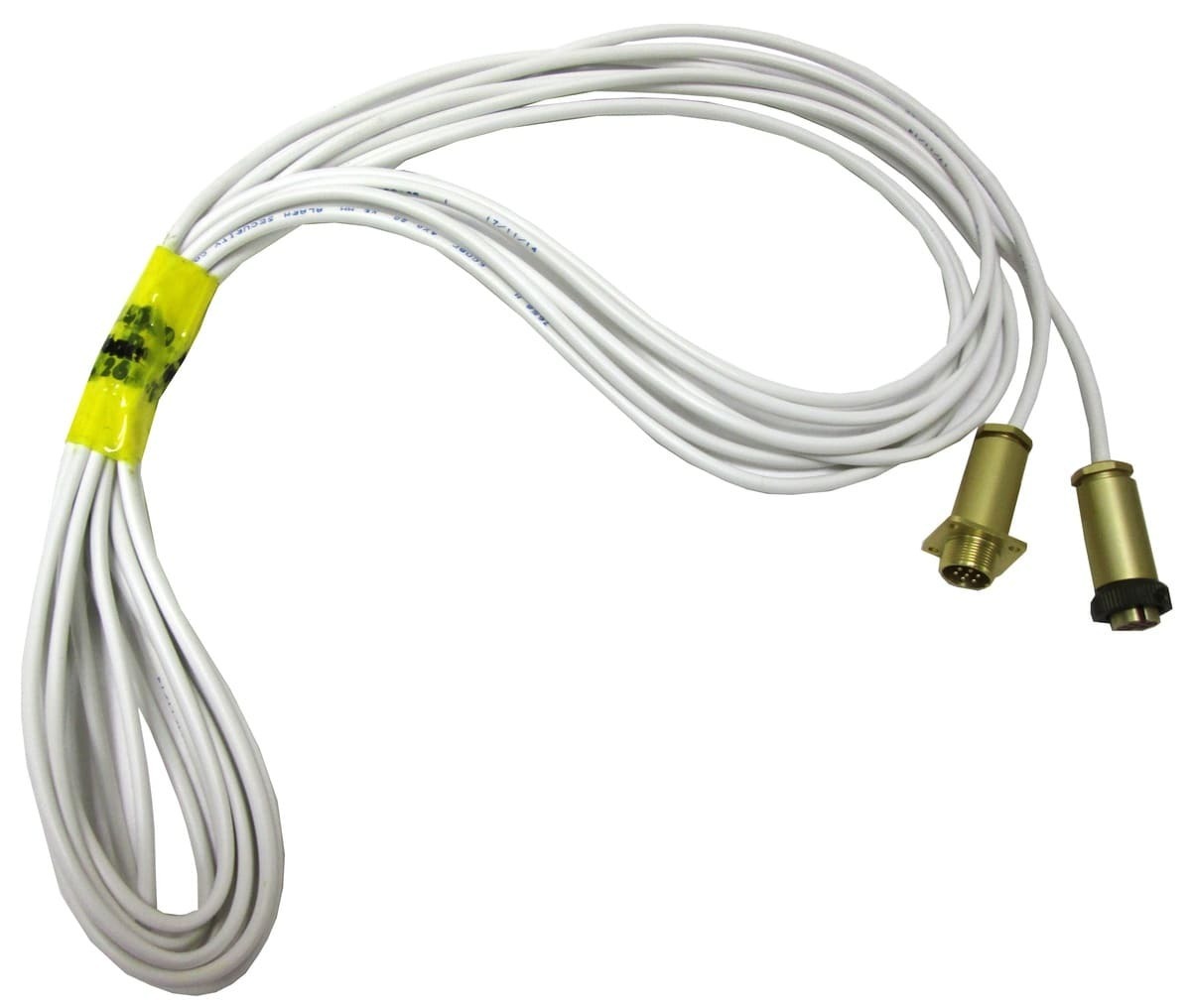

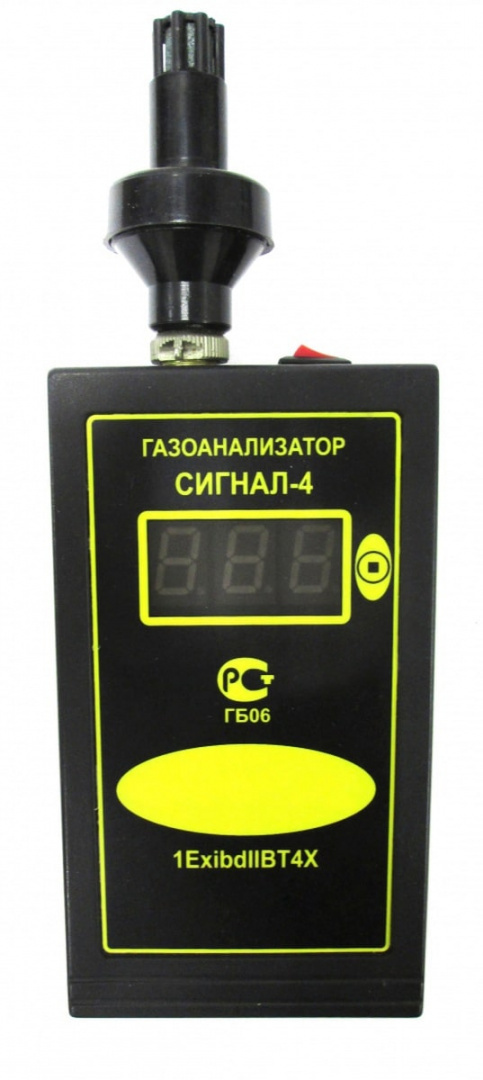

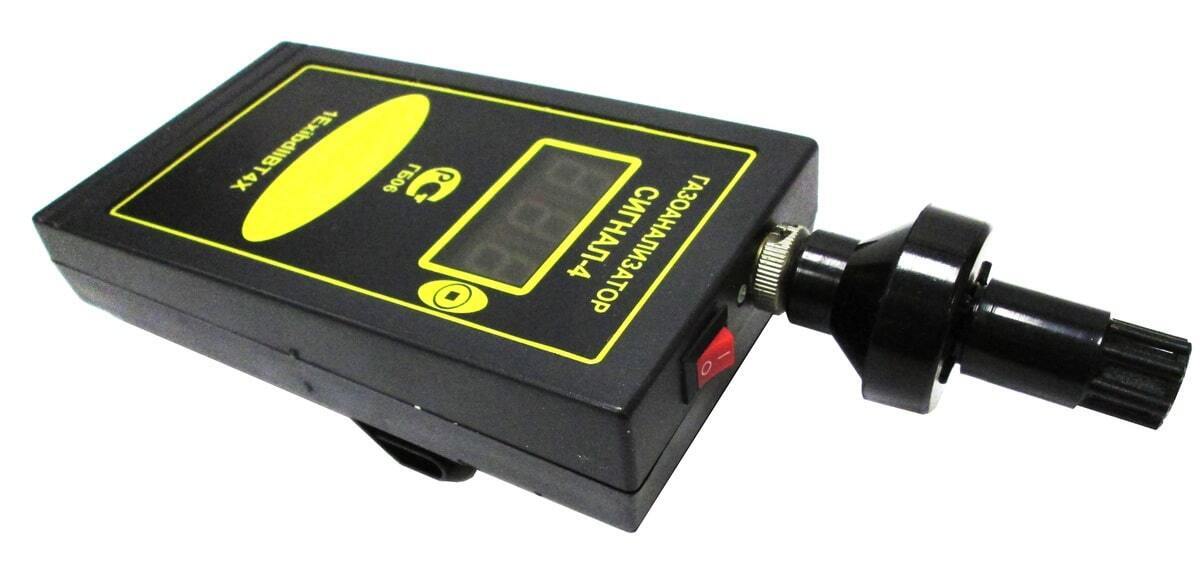

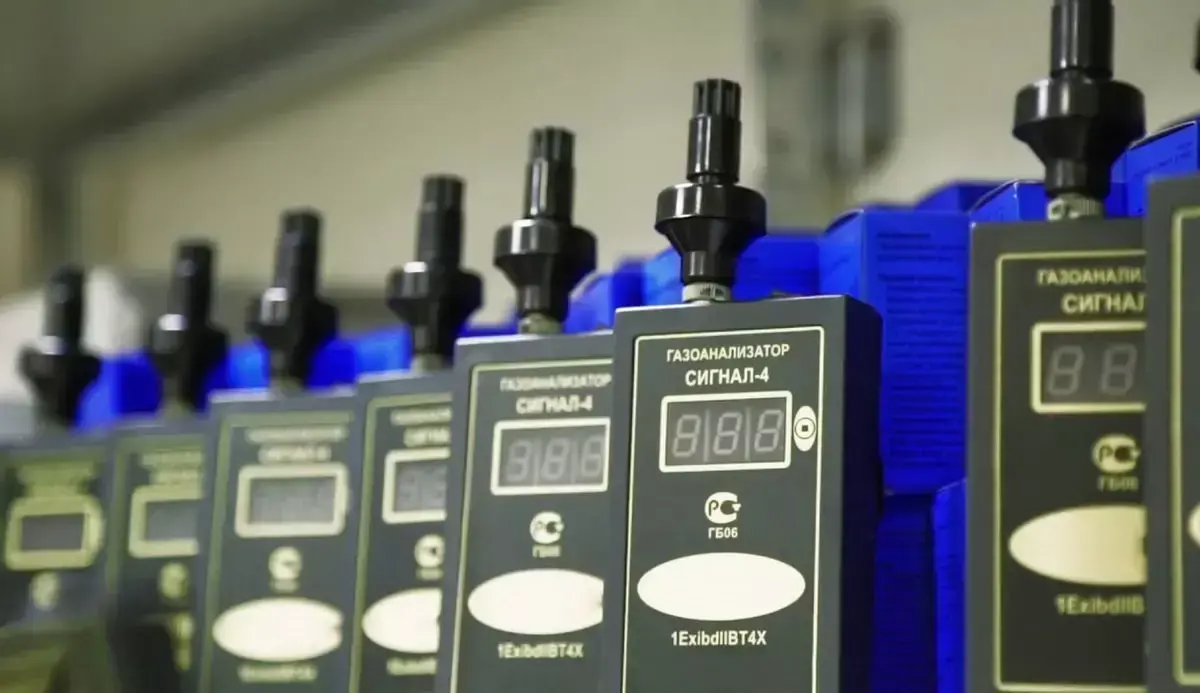

Газоанализатор состоит из пластмассового взрывозащищённого корпуса с размещённым внутри него АКБ и блоком сигнализации. Газочувствительный сенсор присоединяется к корпусу прибора через разъём, или через удлинительный кабель.

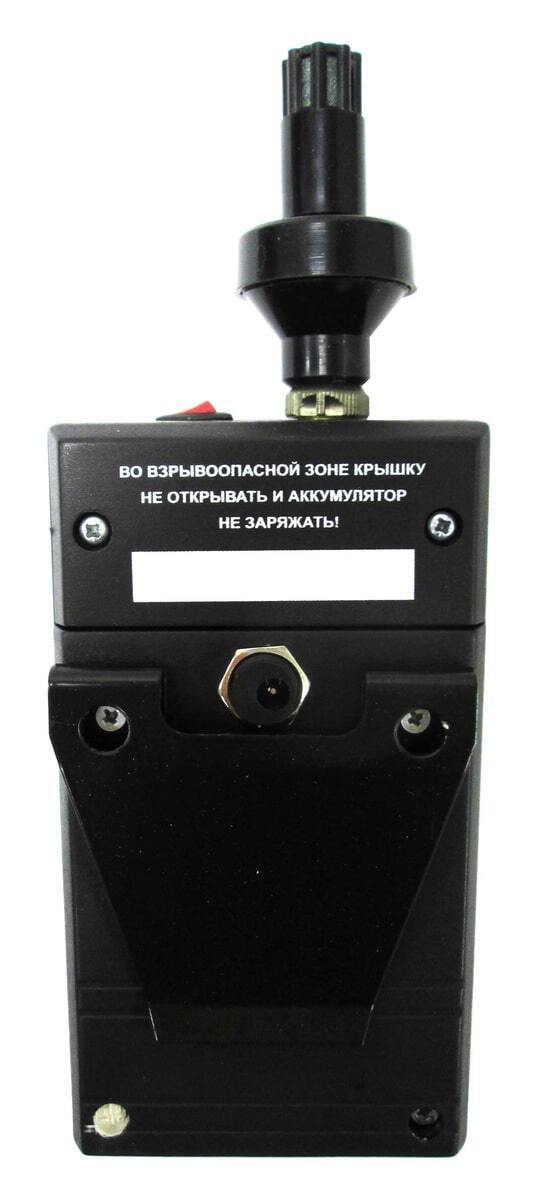

Для крепления газоанализатора на поясном ремне предусмотрена стальная пружинная клипса.
Принцип действия измерения газоанализатор Сигнал-4 основан на измерении электрического сигнала, который был получен в датчике (ячейке), пропорционального массовой концентрации контролируемого компонента.
Типы применяемых сенсоров:
- для измерения пропана, метана, паров бензина и других углеводородов в воздухе рабочей зоны - термокаталитические сенсоры;
- на пары аммиака – полупроводниковые сенсоры;
- на токсичные газы и кислород - электрохимические сенсоры;
- на диоксид углерода (углекислый газ) – оптические сенсоры.
Каждый сенсор калибруется только на одно вещество с подачей светозвуковой сигнализации при превышении уровня загазованности в измеряемом пространстве.
Данный газоанализатор является средством измерения, внесён в Госреестр средств измерений и отгружается Покупателям с бесплатной первичной поверкой. Поверка производится 1 раз в 12 месяцев согласно межповерочному интервалу.
Также выпускается современная версия - газоанализатор Сигнал-44.
Форма заказа газоанализатора:
Сигнал-4Х,
где Х - буквенное обозначение контролируемого газа:
М - метан или углеводороды (пропан, метанол, гексан и т.п.),
А - пары аммиака;
КМ - кислород и метан (или углеводороды);
К – кислород;
Э - токсичный газ, измеряемый электрохимическими датчиками;
Без обозначения – диоксид углерода (CO2).
Пример обозначения (при заказе):
- Сигнал-4М - газоанализатор метана или углеводородов (гексан, дизельное топливо, ацетон и другие) со встроенным сенсором ТКС-1;
- Сигнал-4А - газоанализатор паров аммиака;
- Сигнал-4КМ - газоанализатор кислорода и метана (или углеводородов);
- Сигнал-4К - газоанализатор кислорода;
- Сигнал-4Э - газоанализатор токсичных паров;
- Сигнал-4 – газоанализатор углекислого газа (CO2).
Область применения
- на объектах и в процессе добычи, переработки, транспортировки и хранения природного газа, нефти и нефтепродуктов;
- на предприятиях, применяющих в техпроцессах токсичные газы и /или кислород, имеющих их склады и/или установки по производству;
- на холодильных комбинатах;
- у персонала водоканалов при обслуживании колодцев, тоннелей, очистных сооружений и т.п.;
- при очистке цистерн, бочек, и др., в чём перевозится нефть и другие горючие жидкости;
- в других помещениях технологических объектов класса B-I, B-Ia и наружных установок класса B-Iг, где по условиям эксплуатации возможно скопление или утечка взрывоопасных смесей категории IIВ.
Преимущества и особенности:
- небольшой вес и компактные размеры;
- взрывозащищённое исполнение – маркировка взрывозащиты 1ExibdIIBT4X или 1ЕхibIIBТ4Х (в зависимости от исполнения);
- цифровая выдача результатов измерения на экране;
- одновременный контроль нескольких горючих газов и паров, например, метанол, гексан, метан, пары бензина, пары дизельного топлива;
- лёгкое переключение шкал газоанализатора одной кнопкой;
- при первичной госповерке по отдельному заказу может быть определён перекрёстный коэффициент чувствительности датчика к CH4, что позволяет в дальнейшем поверку сенсоров на любое вещество производить по поверочной газовой смеси метана в воздухе;
- контроль за уровнем заряда АКБ.
Измеряемые токсичные газы и диапазоны измерения
| Тип газа, химическая формула | Диапазон, ppm | Тип сенсора | Приведенная относительная погрешность |
| CO | 0 – 200 | CO/CF-200 | ± 20 |
| CO | 0 – 500 | CO/MF-500 | |
| NH3 | 0 – 100 | NH3/CR-200 | |
| NH3 | 0 – 1000 | NH3/CR-1000 | |
| H2S | 0 – 50 | H2S/C-50 | |
| H2S | 0 – 200 | H2S/C-200 | |
| SO2 | 0 – 20 | SO2/C-20 | |
| SO2 | 0 – 100 | SO2/C-100 | |
| NO | 0 – 25 | NO/C-25 | |
| NO | 0 – 100 | NO/CF-100 | |
| NO2 | 0 – 20 | NO2/C-20 | |
| Cl2 | 0 – 20 | Cl2/C-20 | |
| HCl | 0 – 20 | HCl/C-20 | |
| CH2O | 0 – 10 | CH2O/C-10 | |
| O3 | (0 – 2), (0 – 5) | O3/C-2 |
Средний срок службы сенсоров преобразователей
| Газ | Лет, не менее |
| Аммиак, элегаз, хладоны | 5 |
| Угарный газ | 3 |
| Сероводород | 1 |
| Хлор | 1 |
| Окись азота | 2 |
| Диоксид азота | 1 |
| Кислород | 7 |
| Диоксид серы | 1 |
| Хлористый водород | 1 |
| ВОГ | 5 |
Поверка газоанализатора
Поверка газоанализаторов осуществляется в соответствии с Методикой поверки, согласованной с ФГУП «ВНИИМС» в 2008 г., являющейся приложением к Руководству по эксплуатации ГПСК 02.00.00.000РЭ.
Основные средства поверки:
- государственные стандартные образцы (ГСО) состава газовых смесей в баллонах под давлением (ПГС) по ТУ 6-16-2956-04;
- источники микропотоков газов и паров (ИМ) по ТУ ИБЯЛ.418319.013;
- роторный испаритель ИР-1М по ТУ 25-11-917-74;
- весы аналитические АДВ-200 ГОСТ 24104-80Е;
- газовый счётчик барабанного типа ГСБ-400 ТУ 25-04-253-75;
- генератор озона ГС-024 ТУ 25-7407.040-90;
- термодиффузионный генератор газовых смесей ТДГ-01-ШДЕК.418319.001ТУ;
- генератор аммиака переносный ГЕА-0;
- воздух нулевой ТУ 6-21-5-82.
При проведении поверки должны соблюдаться следующие условия:
| Условия поверки | Значение |
| Напряжение электропитания, В | 220 +10 % -15 % |
| Частота электрического тока, Гц | 50±1 |
| Температура окружающего воздуха, °C | 20±5 |
| Относительная влажность окружающего воздуха, %, не более | 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Расход ПГС, мл/мин | от 100 до 1000 |
