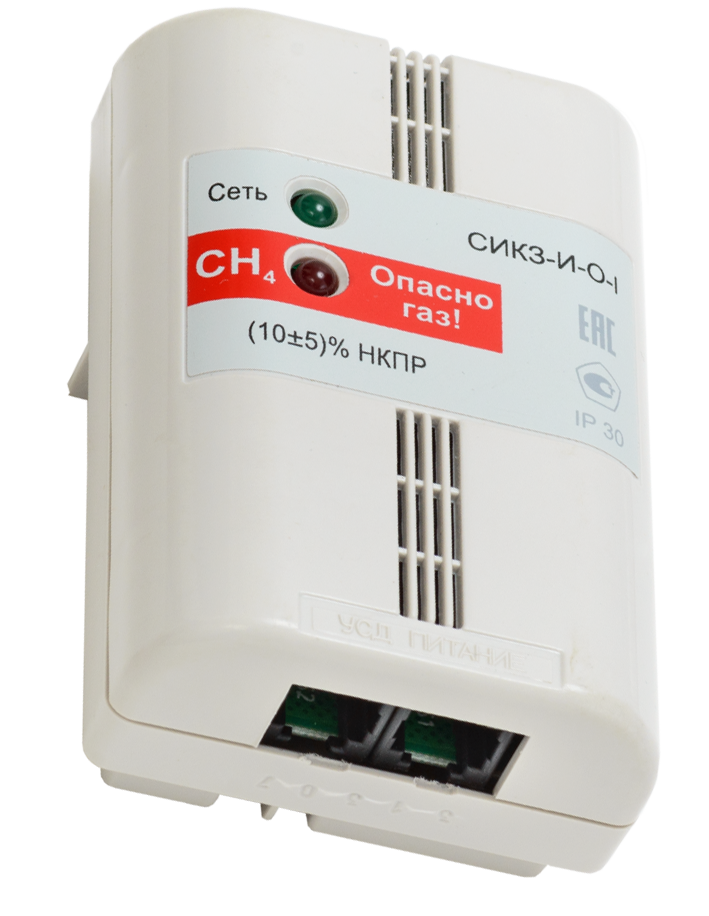

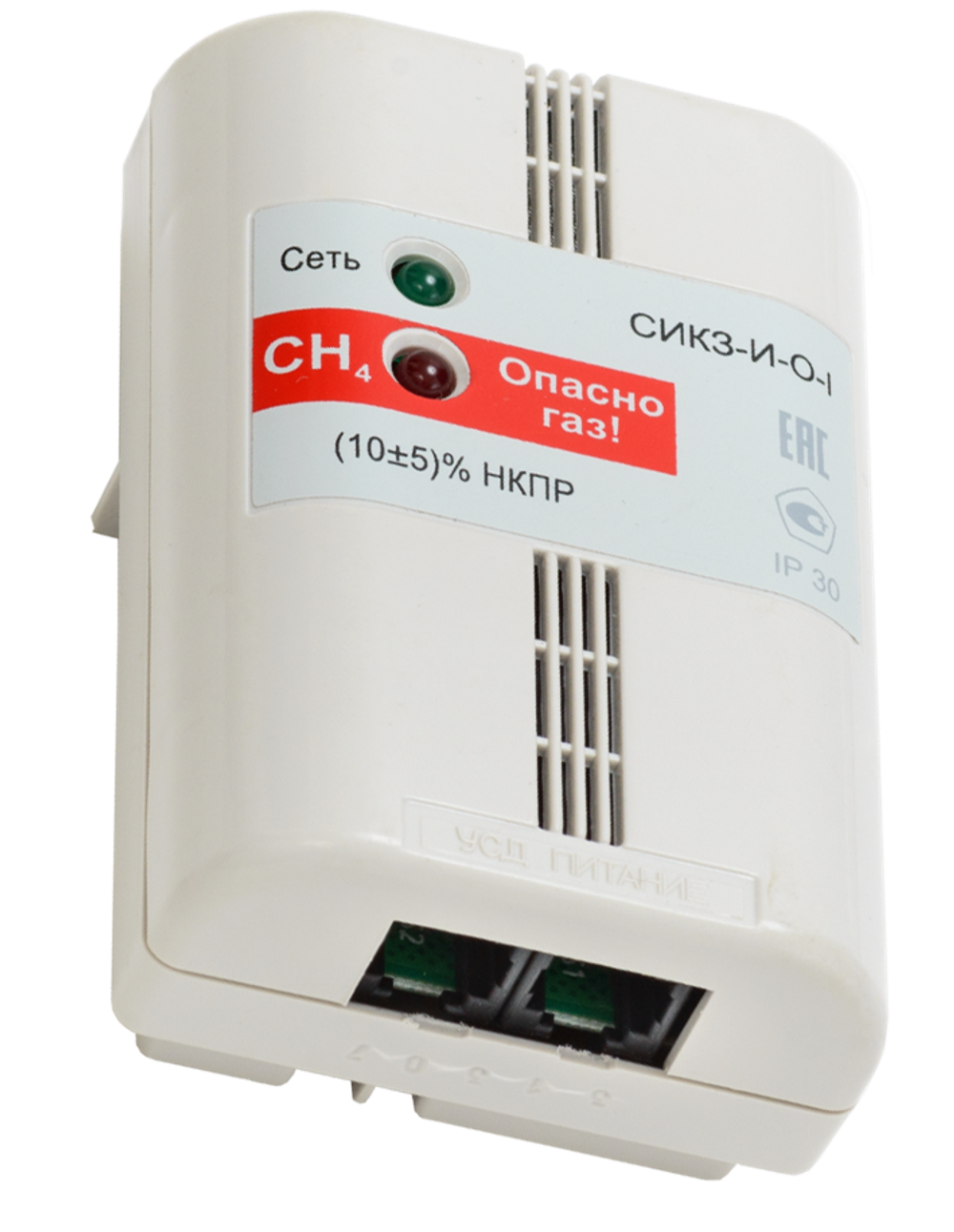

СИКЗ сигнализатор загазованности на горючие газы одноканальный общепромышленный стационарный

Серийно производимый сигнализатор загазованности применяется для постоянного измерения ДВК горючих газов: метана (CH₄) и пропан-бутановой смеси (С_хН_у) в воздухе рабочей зоны, сигнализации о превышении установленных порогов срабатывания и выдачи управляющих сигналов на исполнительное оборудование (клапаны, табло, сирены и другое).

Сигнализатор представляет собой стационарный одноканальный (на 1 измеряемый газ) прибор газового анализа общепромышленного типа с диффузионным отбором пробы.
СИКЗ выпускается двухблочном исполнении (блок питания + блок датчика).
Моноблочное исполнение СИКЗ-Р (со встроенным блоком питания) - СНЯТО с производства.

Завод-производитель гарантирует стабильную работу и соответствие сигнализатора СИКЗ требованиям технических условий ТУ 4215-009-07566348-05 только при соблюдении условий эксплуатации, хранения, транспортирования, выполнении рекомендаций, а также требований, изложенных в руководстве по эксплуатации.

Сигнализатор загазованности внесён в государственный реестр средств измерений и отгружается строго с первичной поверкой. Поверка осуществляется 1 раз в год согласно межповерочному интервалу.

Одним из самых распространённых сигнализаторов (газоанализаторов) для заказа является СИКЗ-И-О-1 на природный газ с 1им порогом срабатывания.

Сигнализатор, как самостоятельно, так и в составе системы со следующими контроллерами (вторичными приборами):
- САОГ – СНЯТ с производства;
- ЭКО-М (БПСУ) – возможность подключить от 1 до 3ёх сигнализаторов СИКЗ (CH₄, С_хН_у) и БУГ (СО);
- КСОУГ (БПУ-3) – подключение от 1 до 8 блоков датчиков СИКЗ и БУГ.

Область применения

- котельные и топочные, работающие на сжиженном газе и метане, газораспределительные пункты и другие;
- жилые многоквартирные дома;
- частные дома;
- постоянное измерение воздуха рабочей зоны, где возможна утечка и скапливание пропан-бутановой смеси или метана.

Преимущества и особенности

- большой гарантийный срок эксплуатации (24 месяца);
- надёжная микроконтроллерная схема;
- возможность работы в составе многоканальной системы (ЭКО-М, КСОУГ);
- наличие разъёмного соединения кабелей;
- возможность подключения внешнего исполнительного оборудования 220 В 2 А (дополнительная светозвуковая сирена, вытяжка, клапан большого диаметра и прочее) через устройство релейное УР-3;
- возможность заменить встроенный сенсор на новый - КДБВ.413224.005 датчик термохимический;
- повышенный средний срок службы сигнализатора (10 лет);
- возможность подключения устройств дополнительной сигнализации - GSM (SMS оповещение об утечке);
- наличие в комплектации (по заказу) сигнализатора сигнального дублирующего устройства (УСД), выполняющего передачу аварийной сигнализации в диспетчерскую;
- простая установка и монтаж прибора.

Исполнения сигнализатора загазованности
Примечания: 1. Порог срабатывания для приборов с одним порогом в соответствии с техническими требованиями может быть установлен равным 10% НКПР или 20% НКПР по природному газу (для СИКЗ-С - только 10% НКПР по СН₄);

2. Электрическое питание блока датчика блочных исполнений сигнализатора может производиться от внешнего источника питания постоянного тока напряжением (12 ± 2).

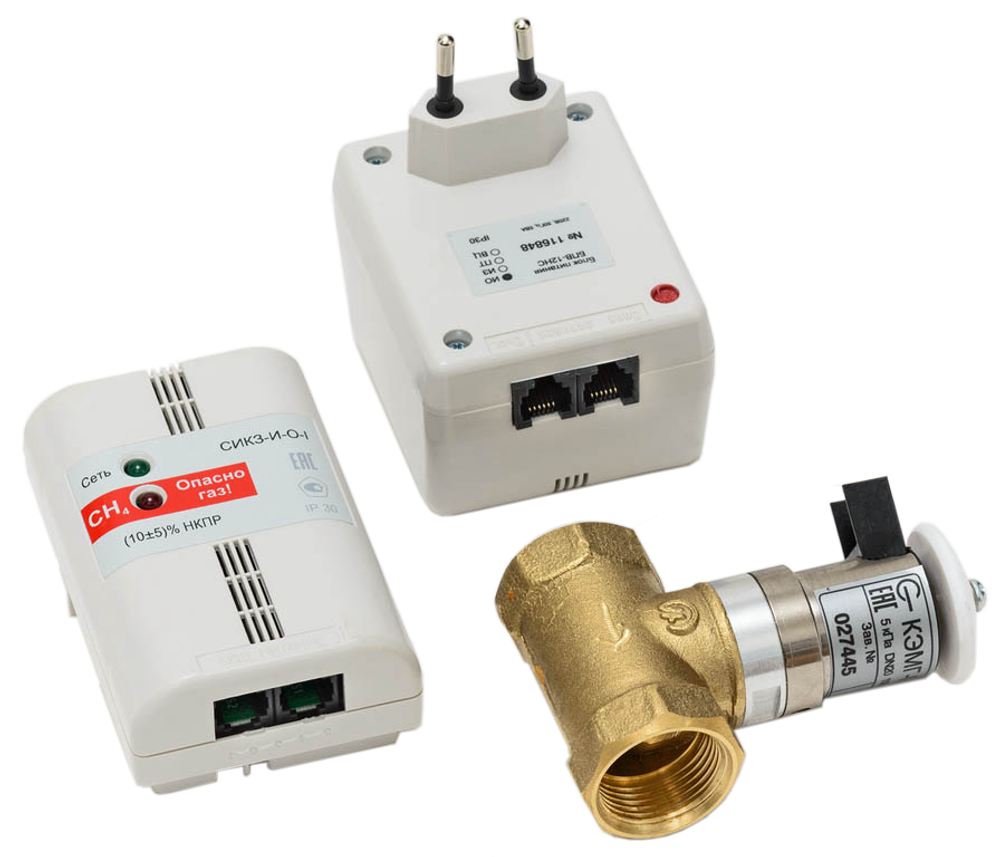

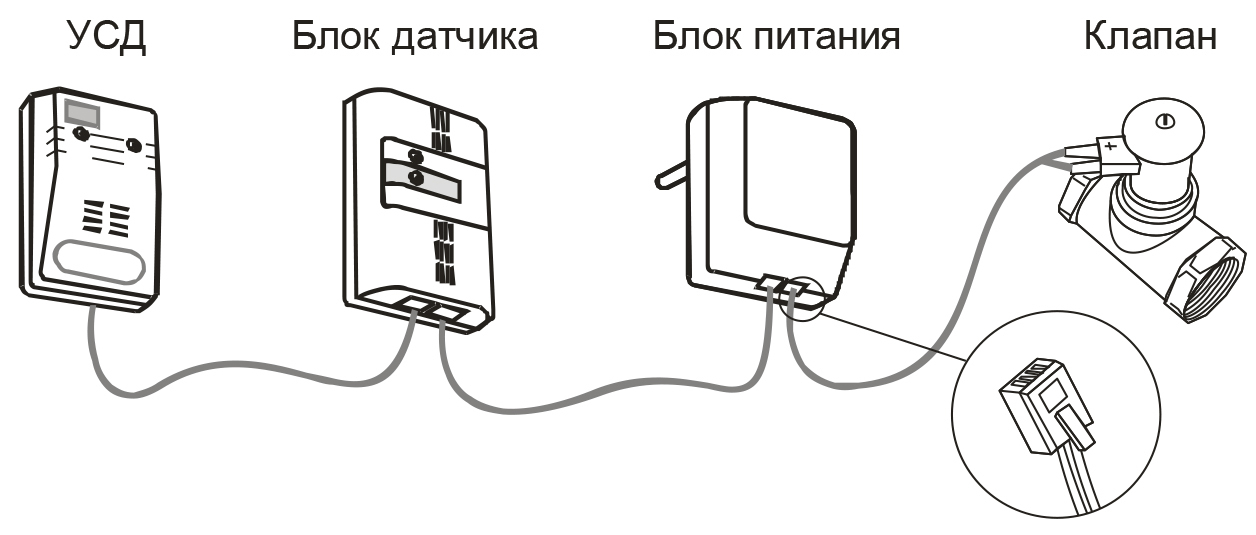

Схема соединения сигнализатора с клапаном КЭМГ и УСД

Схема работы сигнализаторов СИКЗ и БУГ от одного блока питания

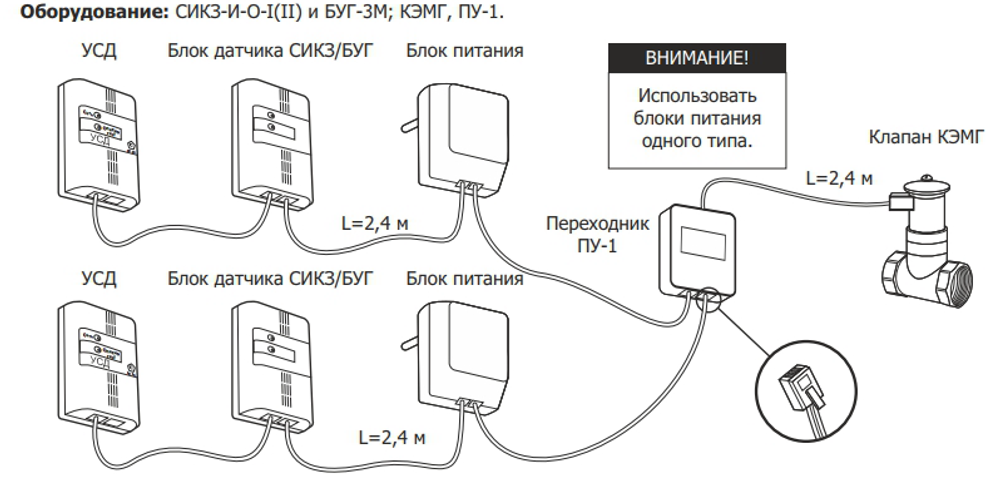

Схема подключения двух сигнализаторов СИКЗ или БУГ к одному клапану

Рекомендации по размещению сигнализаторов контроля загазованности СИКЗ на метан (CH₄) и сжиженные горючие газы (C_xH_y)
