СТМ-10 сигнализатор горючих газов многоканальный взрывозащищённый стационарный

Name: СТМ-10 сигнализатор горючих газов многоканальный взрывозащищённый стационарный
SKU: 3
Price: 68930.0 RUB
Availability: InStock

По запросу

Количество

Купить в 1 клик

Описание

Отзывы

Описание

Применяется для автоматического постоянного мониторинга довзрывоопасных концентраций (ДВК) воздушных смесей (многокомпонентных) паров и горючих взрывоопасных газов в воздухе открытых объектов и пространств рабочей зоны, выдачи сигнализации о превышении заранее установленных порогов срабатывания, а также управления внешними исполнительными устройствами (вентиляция, дополнительная сигнализация, световые табло, клапаны и другие).

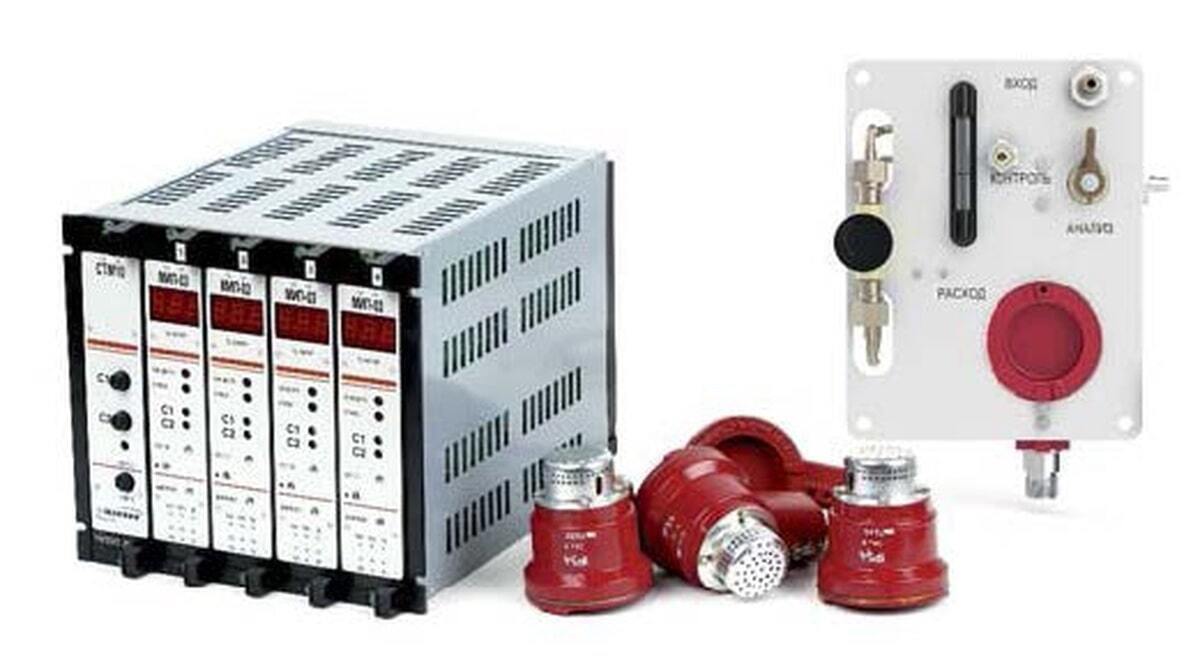

Прибор представляет собой одно- и многоканальный (до 10ти каналов) блочно-модульной конструкции термохимический взрывозащищённый газосигнализатор с диффузионным или принудительным (со встроенным насосом) отбором пробы газовоздушной смеси.

Конструктивно газосигнализатор состоит из следующих основных частей:

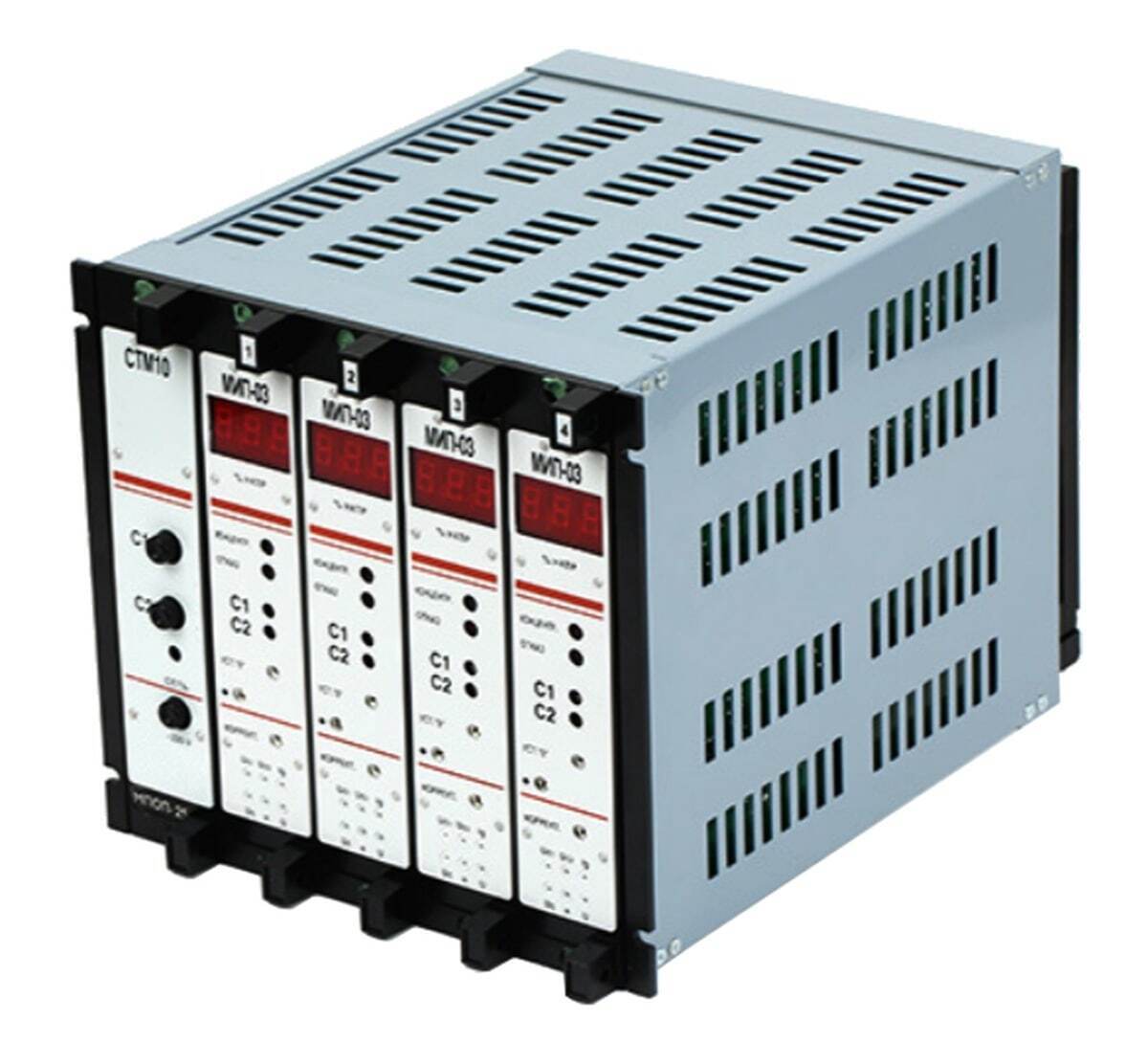

• блок сигнализации и питания (БСП) состоит из:
- МИП-01 ИБЯЛ.413216.034 модуль измерительного преобразователя (бесшкальный);

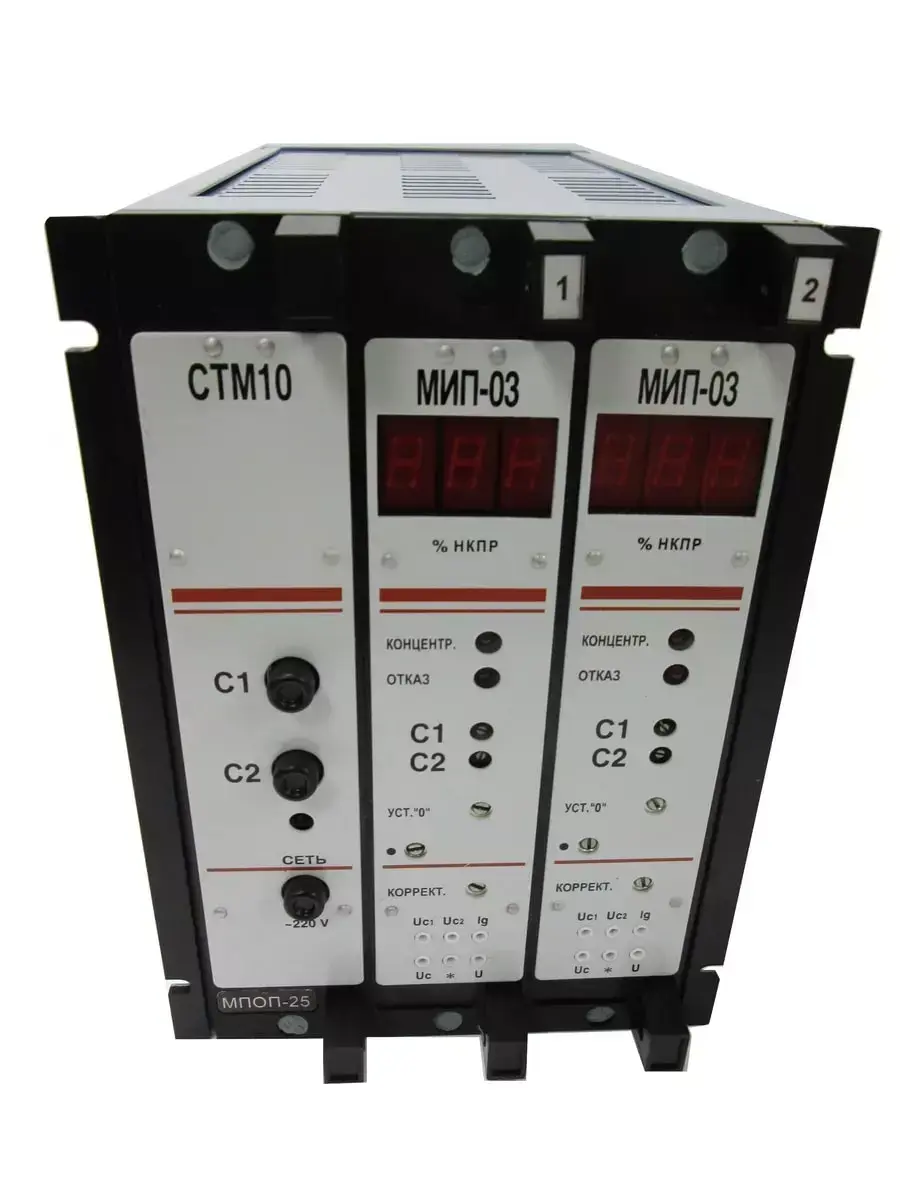

- МИП-03 ИБЯЛ.413216.035 модуль измерительного преобразователя цифровой (с выходом (0 - 1) В);
- МИП-03 ИБЯЛ.413216.035-01 модуль измерительного преобразователя цифровой (с выходом (4 - 20) мА);
- МПОП-10 ИБЯЛ.418112.034 модуль преобразователя основного питания (для бесшкального БПС);
- МПОП-25 ИБЯЛ.418112.034-01 модуль преобразователя основного питания (для цифрового БПС);
- МПРП-01 ИБЯЛ.418111.007 модуль преобразователя резервного питания;

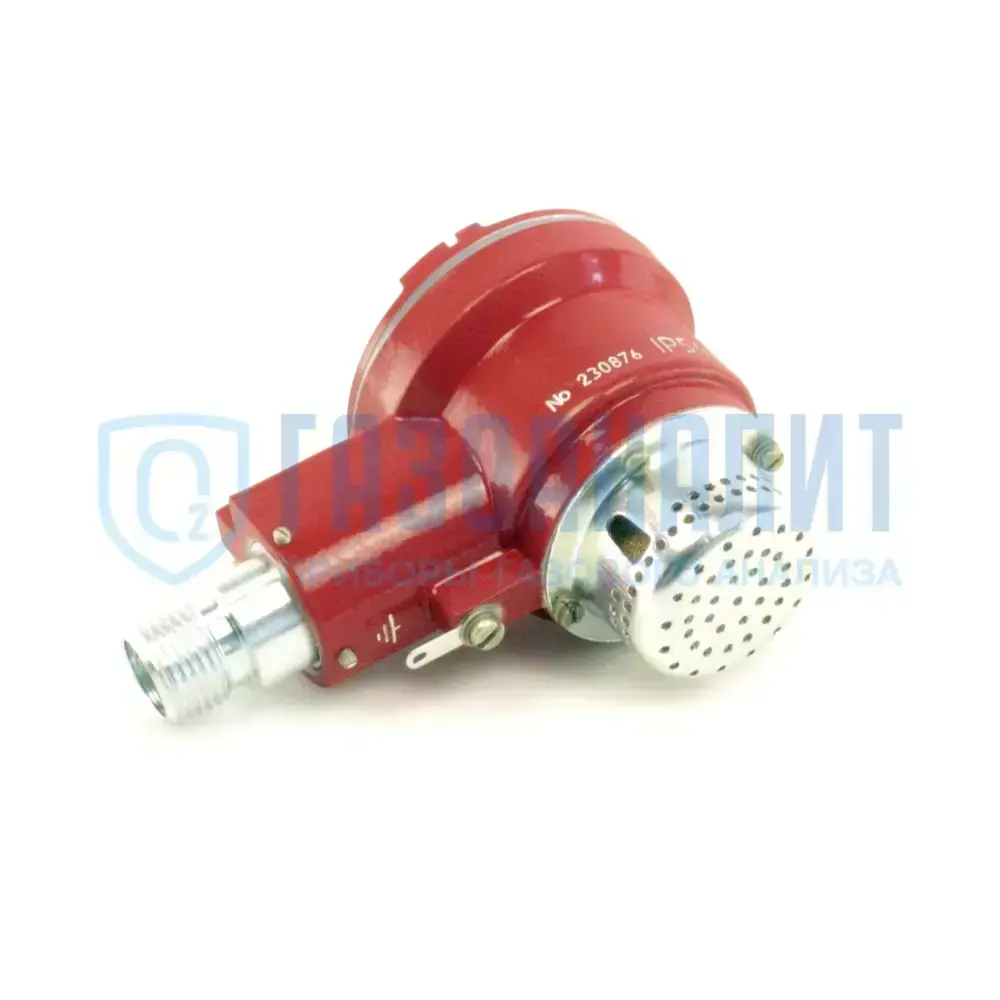

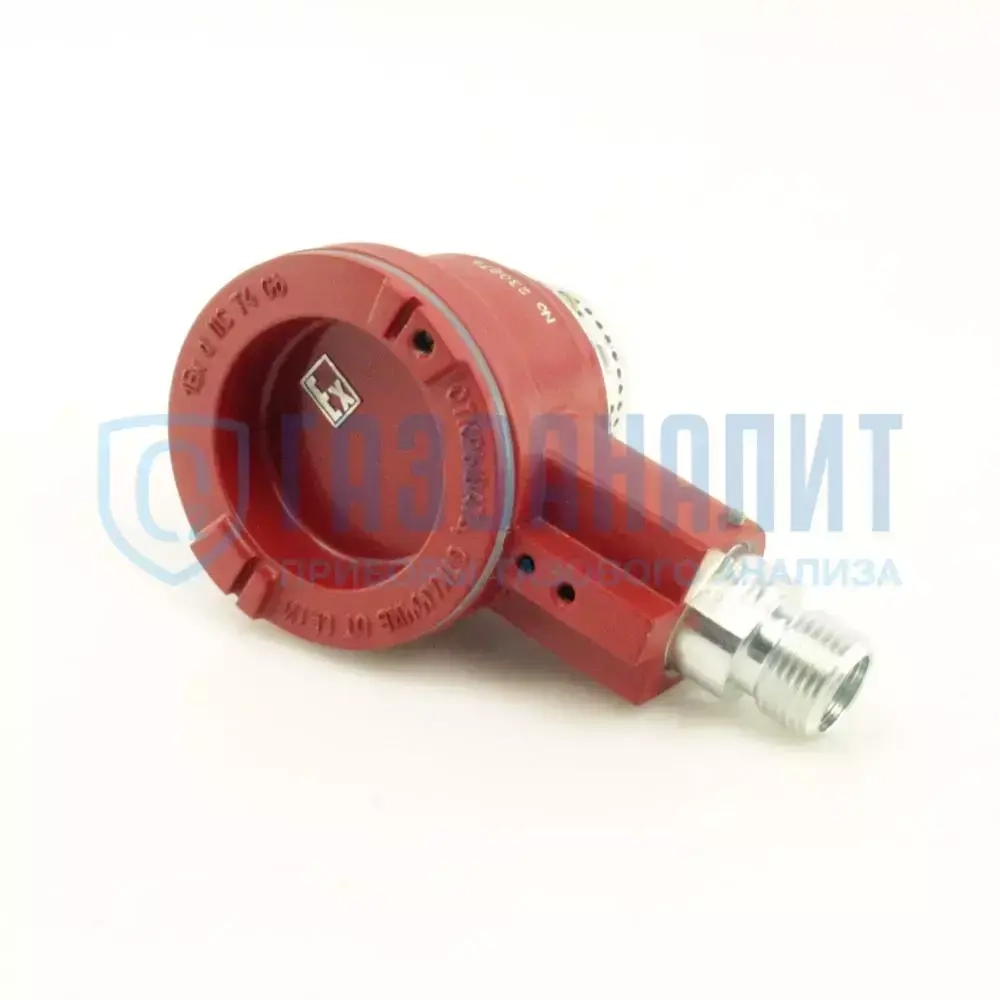

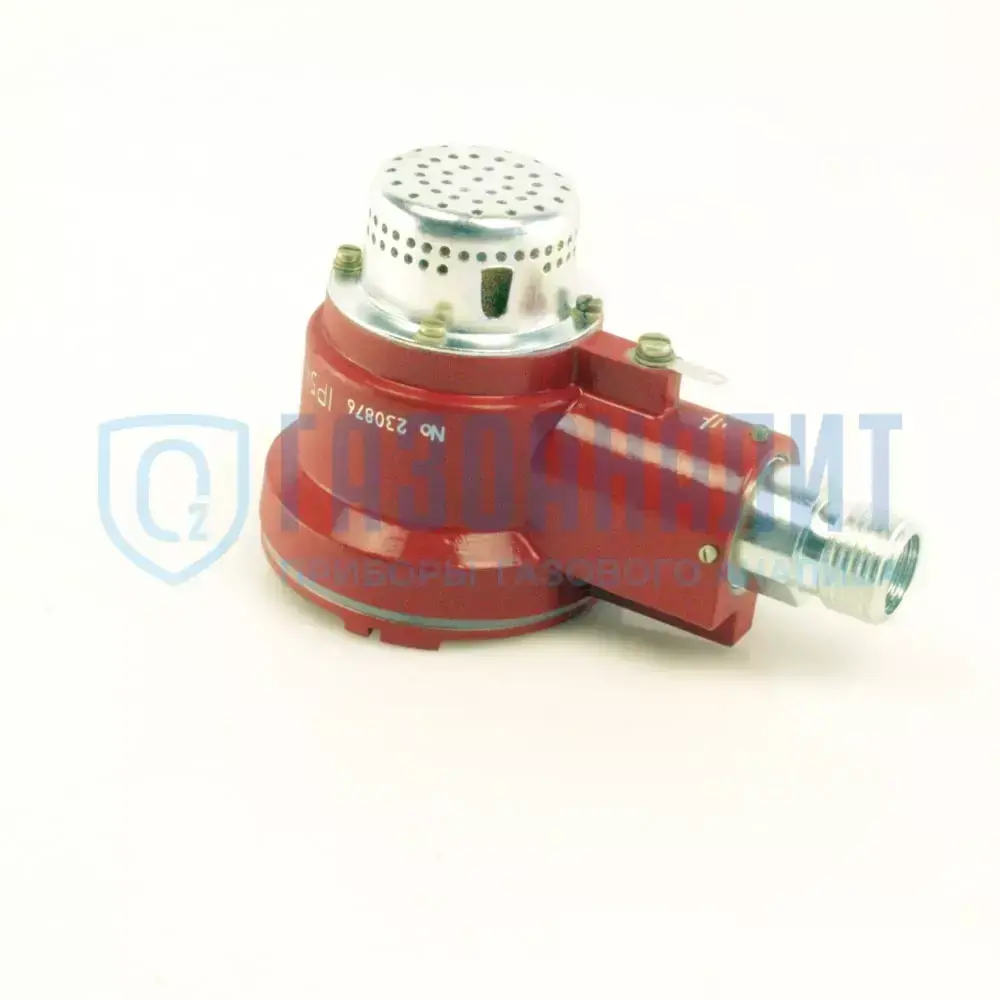

• от 1 до 10 выносных взрывозащищённых блоков датчиков (БД) и/или выносных датчиков (ВД).

Данные сигнализаторы выпускаются согласно техническим условиям ТУ 25-7407.0016-88, внесены в Государственный реестр средств измерений и поставляются с обязательной госповеркой.

Исполнения сигнализатора:

СТМ-10-000N (Р) Д(П) Ц(Б) (Н) (Г) (М), где:
• N - количество каналов (выносных взрывозащищённых блоков датчиков) от 1 до 10;
• (Р) - наличие резервного блока питания для нечетного количества каналов;
• Д(П) - диффузионный или конвекционный (принудительный) пробоотбор;
• Ц(Б) - наличие (отсутствие) цифровой индикации на лицевой панели канала;
• (Н) - наличие низкотемпературного блока питания и сигнализации без цифровой индикации;
• (Г) - исполнение с поверочным компонентом гексаном (C6H14). Серийно изготавливаются с калибровкой по метану (CH4);
• (М) - с резервным Р блоком питания соответствуют Правилам Морского и Речного Регистров для использования на судах морского и речного транспорта.

Области применения:

- котельные и топочные;
- цистерны, бочки;
- газоперекачивающие станции для контроля и измерения природного газа;
- переработка, добыча, транспортировка нефти и нефтепродуктов, газа;
- производство, переработка и хранение спиртосодержащих напитков;
- производство красок и лаков;
- окрасочные помещения;
- заправки, на объектах газовых и автомобильных хозяйств;
- пищевые производства растительного масла для непрерывного измерения ДВК нефраса;
- склады ГСМ (в портах, на ж/д, нефтебазах и т.д.), эстакады сливных и наливных;
- танкеры и другие суда морских и речных пароходств при погрузке, разгрузке или использовании топлива;
- и другие объекты.

Сигнализаторы горючих газов на лицевой панели имеют световую сигнализацию по каждому измерительному каналу при достижении пороговых концентраций горючих газов или неисправности датчика.
Возможно применение фильтра воздуха ИБЯЛ.418312.027 для блока датчика при наличии агрессивных веществ и каталитических ядов в измеряемой атмосфере.

Для контроля нефраса А65/75 раньше применялся СТМ-10-0201ДЦ (снят с серийного производства). Нефрас является органическим растворителем, например, при производстве растительных масел, со взрывоопасными парами. Исполнения сигнализаторов СТМ-10 ДГЦ с калибровкой по гексану C6H14 могут производить непрерывный контроль ДВК нефраса при производстве продуктов питания.

В случае использования модификаций газосигнализаторов принудительной подачей контролируемой среды необходима линия сжатого воздуха с давлением от 0,25 до 0,6 МПа. Загрязненность линии сжатого воздуха должна быть не более класса 5 по ГОСТ 17433. Расход контролируемой среды для сигнализаторов с принудительной подачей пробы не менее 48 л/ч.

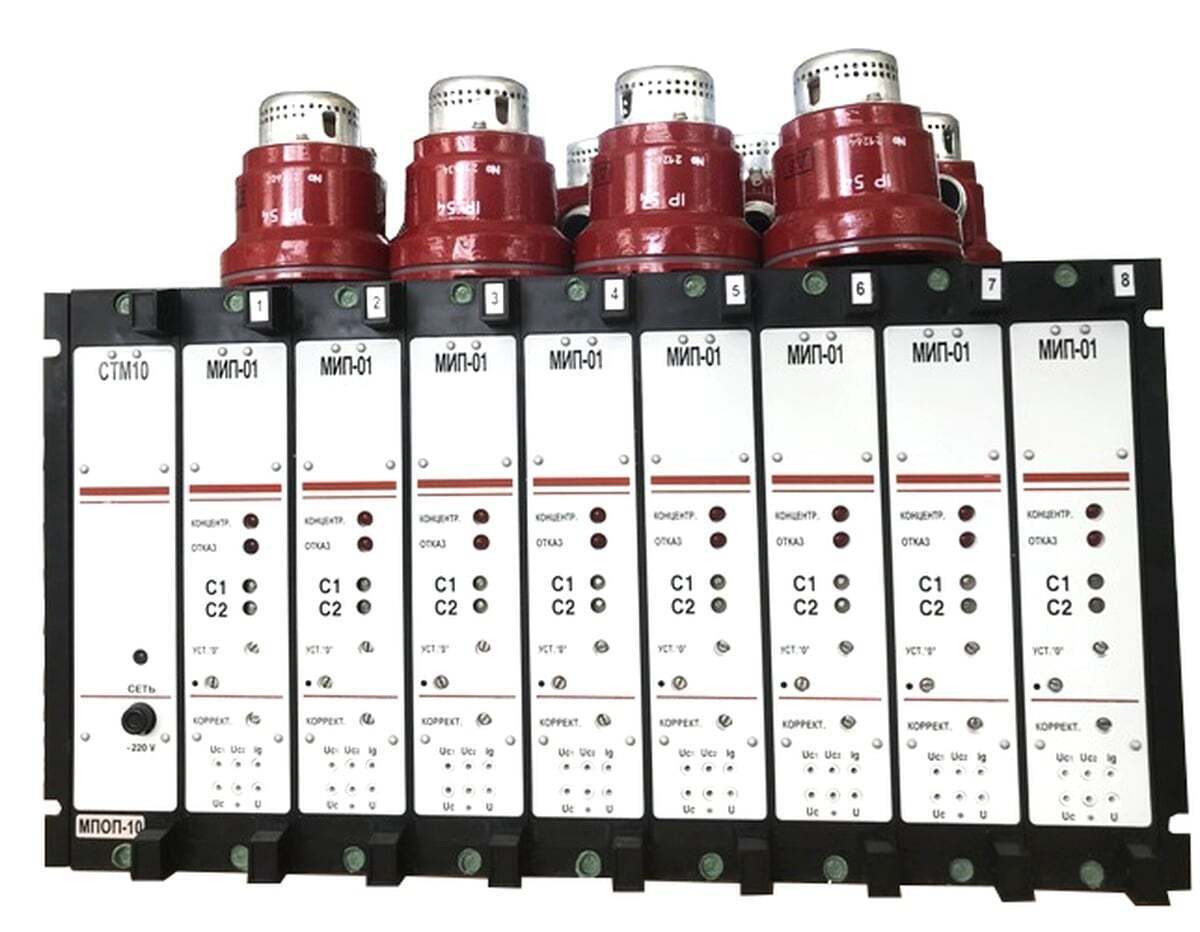

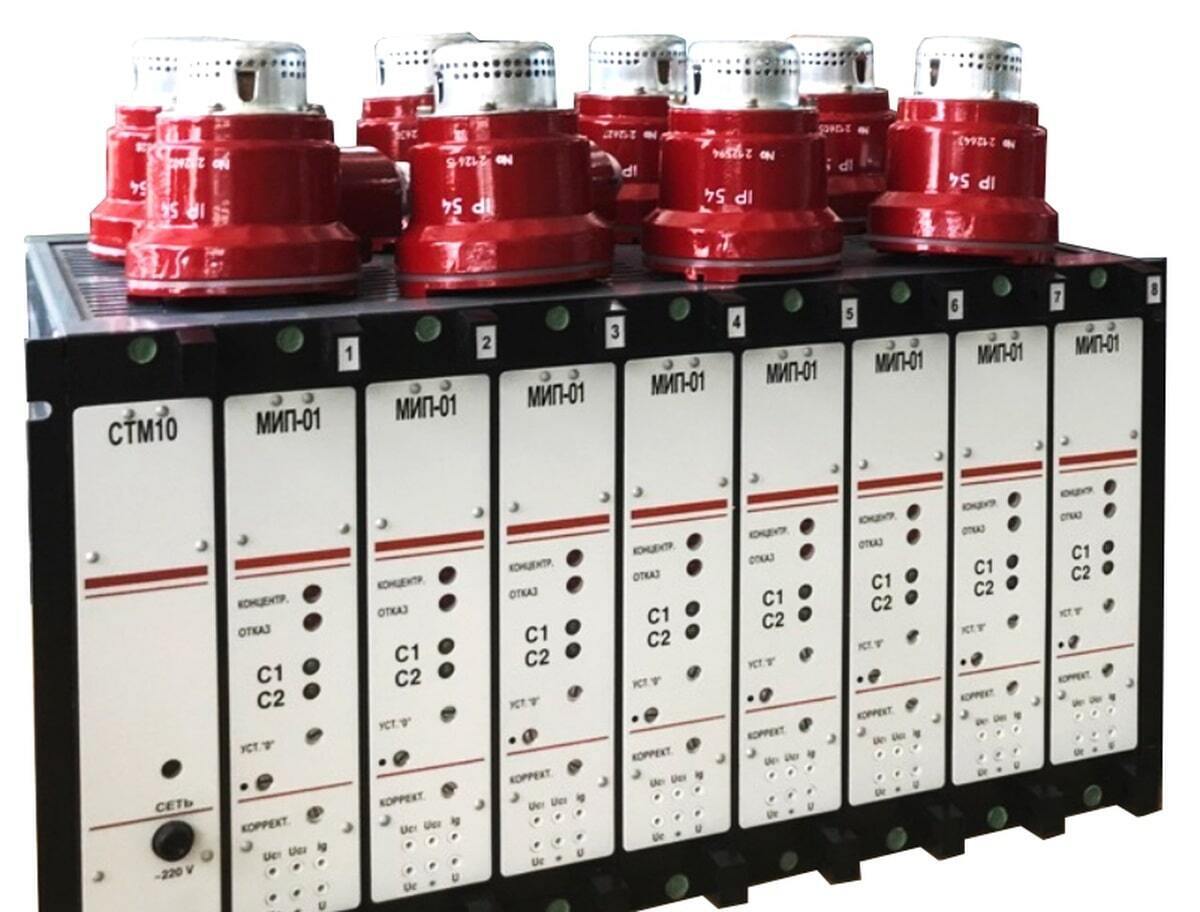

Типовая система контроля ДВК паров и горючих газов на основе восьмиканального сигнализатора СТМ-10-0008Дб при добыче газа либо нефти

В данной системе по контролю ДВК горючих газов и паров используется газоанализатор в комплекте с выносными датчиками во взрывозащищённом корпусе в количестве 8 штук. Взрывозащищённые блоки датчиков подключаются к стационарному восьмиканальному блоку сигнализации и питания БПС без цифровой индикации из состава сигнализатора, который устанавливается, например, в операторной, расположенной вне взрывоопасной зоны. При передаче сигналов с выносных датчиков, которые превышают установленные пороговые значения, срабатывают «сухие» контакты реле и выдаётся аварийная сигнализация. «Сухие» контакты реле помогают в управлении мощными внешними исполнительными устройствами, в том числе аварийной вентиляцией и электромагнитными клапанами. Светозвуковая сигнализация: оповещающие сирены, световые табло, звонки громкого боя.

В газоаналитической системе на платформе сигнализатора отсутствует возможность подключения к ПК и передачи информации по цифровому интерфейсу RS-485.

Поверка сигнализатора

Поверка приборов осуществляется в соответствии с Методикой поверки, входящей в состав руководства по эксплуатации.
Поверка производится с использованием поверочных газовых смесей ГСО-ПГС, выпускаемых в баллонах под давлением.

Номер ГСО-ПГС по Госреестру	Краткая характеристика ГСО-ПГС	Обозначение баллона при заказе	Назначение
Для сигнализаторов с калибровочным компонентом по метану CH₄
-	Воздух кл.1 ГОСТ 17433-80	ИБЯЛ.061656.010-61 (4 л) ИБЯЛ.061656.010-161 (8 л)	Определение основной абсолютной погрешности при поверке. Проверка герметичности газовой системы блока датчика при поверке. Проверка (установка) нуля сигнализаторов с принудительной подачей среды
3906-87	Номинальное содержание объёмной доли СН₄ 1,82 %	ИБЯЛ.061656.010-34.06	Определение основной абсолютной погрешности при поверке. Проверка времени срабатывания сигнализации при поверке
3905-87	Номинальное содержание объёмной доли СН₄ 0,94 %	ИБЯЛ.061656.010-34.02	Определение основной абсолютной погрешности при поверке. Проверка времени срабатывания сигнализации при поверке
Для сигнализаторов с калибровочным компонентом по гексану C₆H₁₄
-	Воздух кл.1 ГОСТ 17433-80 (особой чистоты)	-	-
5322-90	Номинальное содержание объёмной доли гексана C₆H₁₄ 0,250 % в воздухе (25 % НКПР)	-	Для поверки газосигнализаторов с поверочным компонентом по гексану (C₆H₁₄)
5322-90	Номинальное содержание объёмной доли гексана C₆H₁₄ 0,475 % в воздухе (47,5 % НКПР)	-

Модификации сигнализатора

Отзывы

Отзывов еще никто не оставлял

Обратный звонок

Запрос успешно отправлен!

Имя *

Телефон *

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности *

Предзаказ

Предзаказ успешно отправлен!

Имя *

Телефон *

Настоящим подтверждаю, что я ознакомлен и согласен с условиями оферты и политики конфиденциальности *

Обозначение	Условное обозначение сигнализатора	Поверочный компонент	Исполнение	Вид климатического исполнения по ГОСТ 15150-69
Обозначение	Условное обозначение сигнализатора	Поверочный компонент	Исполнение	ВД или БД	БСП
АПИ2.840.069	СТМ10-0010Дц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0010ДГц УХЛ1	гексан
-02	СТМ10-0010Дб УХЛ1	метан
-04	CTM10-0010ДГбн УХЛ1	гексан	Низкотемпературное	УХЛ1	УХЛ3.1
-05	СТМ10-0010Дбн УХЛ1	метан	Низкотемпературное	УХЛ1	УХЛ3.1
-06	СТМ10-0010Дц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0010ДГц ТВ3	гексан
-08	СТМ10-0010Дб ТВ3	метан
-09	СТМ10-0010Пц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0010ПГц УХЛ4	гексан
-11	СТМ10-0010Пб УХЛ4	метан
-15	СТМ10-0010Пц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0010ПГц ТВ3	гексан
-17	СТМ10-0010Пб ТВ3	метан
АПИ2.840.070	CTM10-0009РДц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0009РДГц УХЛ1	гексан
-02	CTM10-0009РДб УХЛ1	метан
-06	CTM10-0009РДц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0009РДГц ТВ3	гексан
-08	CTM10-0009РДб ТВ3	метан
-09	CTM10-0009РПц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0009РПГц УХЛ4	гексан
-11	CTM10-0009РПб УХЛ4	метан
-15	CTM10-0009РПц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0009РПГц ТВ3	гексан
-17	CTM10-0009РПб ТВ3	метан
-33	CTM10-0009РДцм ОМ1	метан	Морское	ОМ1	ОМ4.2
-34	CTM10-0009РПцм ОМ4	метан	Морское	ОМ4	ОМ4.2
АПИ2.840.071	СТМ10-0008Дц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0008ДГц УХЛ1	гексан
-02	СТМ10-0008Дб УХЛ1	метан
-04	CTM10-0008ДГбн УХЛ1	гексан	Низкотемпературное	УХЛ1	УХЛ3.1
-05	СТМ10-0008Дбн УХЛ1	метан	Низкотемпературное	УХЛ1	УХЛ3.1
-06	СТМ10-0008Дц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0008ДГц ТВ3	гексан
-08	СТМ10-0008Дб ТВ3	метан
-09	СТМ10-0008Пц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0008ПГц УХЛ4	гексан
-11	СТМ10-0008Пб УХЛ4	метан
-15	СТМ10-0008Пц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0008ПГц ТВ3	гексан
-17	СТМ10-0008Пб ТВ3	метан
АПИ2.840.072	CTM10-0007РДц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0007РДГц УХЛ1	гексан
-02	CTM10-0007РДб УХЛ1	метан
-06	CTM10-0007РДц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0007РДГц ТВ3	гексан
-08	CTM10-0007РДб ТВ3	метан
-09	CTM10-0007РПц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0007РПГц УХЛ4	гексан
-11	CTM10-0007РПб УХЛ4	метан
-15	CTM10-0007РПц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0007РПГц ТВ3	гексан
-17	CTM10-0007РПб ТВ3	метан
-30	CTM10-0007РДцм ОМ1	метан	Морское	ОМ1	ОМ4.2
-31	CTM10-0007РПцм ОМ4	метан	Морское	ОМ4	ОМ4.2
АПИ2.840.073	СТМ10-0006Дц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0006ДГц УХЛ1	гексан
-02	СТМ10-0006Дб УХЛ1	метан
-04	CTM10-0006ДГбн УХЛ1	гексан	Низкотемпературное	УХЛ1	УХЛ3.1
-05	СТМ10-0006Дбн УХЛ1	метан	Низкотемпературное	УХЛ1	УХЛ3.1
-06	СТМ10-0006Дц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0006ДГц ТВ3	гексан
-08	СТМ10-0006Дб ТВ3	метан
-09	СТМ10-0006Пц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0006ПГц УХЛ4	гексан
-11	СТМ10-0006Пб УХЛ4	метан
-15	СТМ10-0006Пц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0006ПГц ТВ3	гексан
-17	СТМ10-0006Пб ТВ3	метан
АПИ2.840.074	CTM10-0005РДц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0005РДГц УХЛ1	гексан
-02	CTM10-0005РДб УХЛ1	метан
-06	CTM10-0005РДц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0005РДГц ТВ3	гексан
-08	CTM10-0005РДб ТВ3	метан
-09	CTM10-0005РПц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0005РПГц УХЛ4	гексан
-11	CTM10-0005РПб УХЛ4	метан
-15	CTM10-0005РПц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0005РПГц ТВ3	гексан
-17	CTM10-0005РПб ТВ3	метан
-30	CTM10-0005РДцм ОМ1	метан	Морское	ОМ1	ОМ4.2
-31	CTM10-0005РПцм ОМ4	метан	Морское	ОМ4	ОМ4.2
АПИ2.840.075	СТМ10-0004Дц УХЛ1	метан	Общепромышленное	УХЛ1	УХЛ4.2
-01	CTM10-0004ДГц УХЛ1	гексан
-02	СТМ10-0004Дб УХЛ1	метан
-04	CTM10-0004ДГбн УХЛ1	гексан	Низкотемпературное	УХЛ1	УХЛ3.1
-05	СТМ10-0004Дбн УХЛ1	метан	Низкотемпературное	УХЛ1	УХЛ3.1
-06	СТМ10-0004Дц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-07	CTM10-0004ДГц ТВ3	гексан
-08	СТМ10-0004Дб ТВ3	метан
-09	СТМ10-0004Пц УХЛ4	метан	Общепромышленное	УХЛ4	УХЛ4.2
-10	CTM10-0004ПГц УХЛ4	гексан
-11	СТМ10-0004Пб УХЛ4	метан
-15	СТМ10-0004Пц ТВ3	метан	Экспортное	ТВ3	ТВ4.2
-16	CTM10-0004ПГц ТВ3	гексан
-17	СТМ10-0004Пб ТВ3
