Серийно производимый стационарный сигнализатор загазованности СЗ-1Е применяется для круглосуточного мониторинга содержания углеводородного газа в окружающем воздухе различных помещений.
Сигнализатор загазованности производится в 3 модификациях:
- СЗ-1Е-485 (СЗ-1Е) – с питанием от стандартной рабочей сети 220 В, узлом управления запорным газовым клапаном, цифровым каналом связи RS-485 и возможностью формирования сигнала закрытия клапана при отключении электроснабжения;
- СЗ-1Е-485Р (СЗ-ЕР) - с питанием от стандартной рабочей сети 220 В, узлом управления запорным клапаном, радиоканалом и возможностью формирования сигнала закрытия клапана при отключении электроснабжения;
- СЗ-1Е-485/24 (СЗ-1ЕВ) - с питанием от внешнего источника постоянного тока 24В, с цифровым интерфейсом RS-485, узел управления запорным клапаном отсутствует.
Сигнализаторы работают совместно с автоматизированными системами контроля загазованности САКЗ-МК-1Е, САКЗ-МК-2Е, САКЗ-МК-3Е, могут использоваться как автономные устройства.
Каждая модификация имеет 2 установленных порога срабатывания сигнализации.
Принцип действия сигнализаторов СЗ-1Е заключается в преобразовании полученной концентрации анализируемого вещества в электрический сигнал. Этот показатель затем сравнивается с заданным предельным значением, установленным в процессе настройки устройства. Если концентрация газа достигает или превышает этот порог, сигнализатор активирует систему оповещения - световую индикацию и звуковую сигнализацию. Также устройство генерирует управляющие сигналы для перекрытия клапанов или активации других элементов системы безопасности.
Газосигнализаторы имеют разъёмы для подключения дополнительного оборудования (например, пожарного извещателя ИП212-45 или датчика с выходом «нормально закрытый сухой контакт»).
Все газосигнализаторы, за исключением модификации СЗ-1ЕВ, способны контролировать состояние подключённого электромагнитного клапана, его электромагнитной части и соединительного кабеля.
Модификация СЗ-1Е-485Р (СЗ-1ЕР) передаёт информацию о своём состоянии и состоянии подключённого клапана на управляющее устройство, используя канал связи RS-485 или радиоканал на частоте 433 МГц.
Прибор внесён в Госреестр СИ РФ под №85916-22.
Межповерочный интервал – 1 год.
Назначенный срок службы – 12 лет.

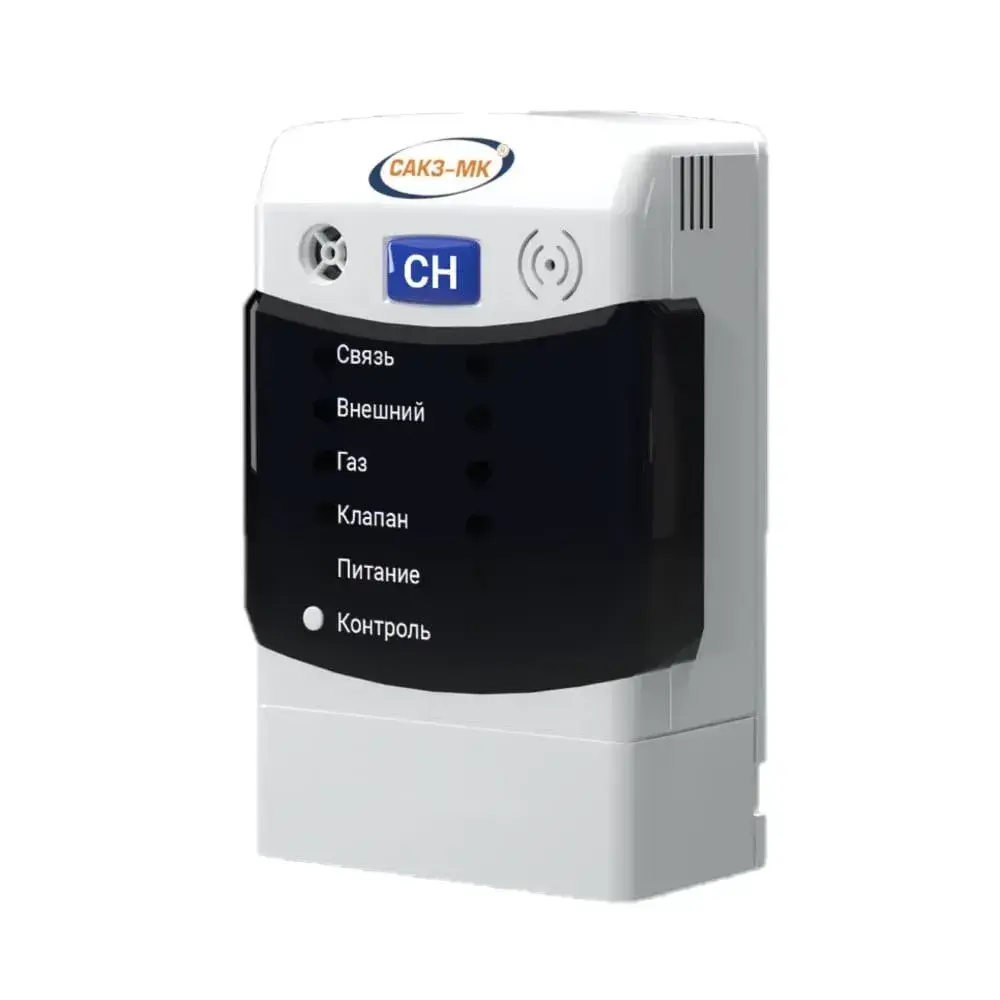

Внешний вид сигнализатора загазованности СЗ-1Е
Пример размещения сигнализатора загазованности СЗ-1Е
Монтажные размеры сигнализатора загазованности СЗ-1Е
Расположение разъемов сигнализатора СЗ-1Е
