Одноканальный (на 1 газ) газоанализатор может быть укомплектован одним из цифровых выходов: HART (включая версию HART-7) или MODBUS RS-485, а также аналоговым унифицированным выходом постоянного тока 4-20 мА или программным обеспечением S3 системы EQP.
Коммуникационный порт HART в газоанализаторе применяется для подключения к газоанализатору ручного полевого коммуникатора HART или USB-HART модема (поставляются по отдельному заказу).
Прибор имеет возможность избирательно измерять содержание концентраций до четырёх типов горючих газов: метана, пропана, н-бутана, этилена, а также других углеводородных соединений.
Аналогичным газоанализатором ТГА - является PIRECL (Det-tronics).

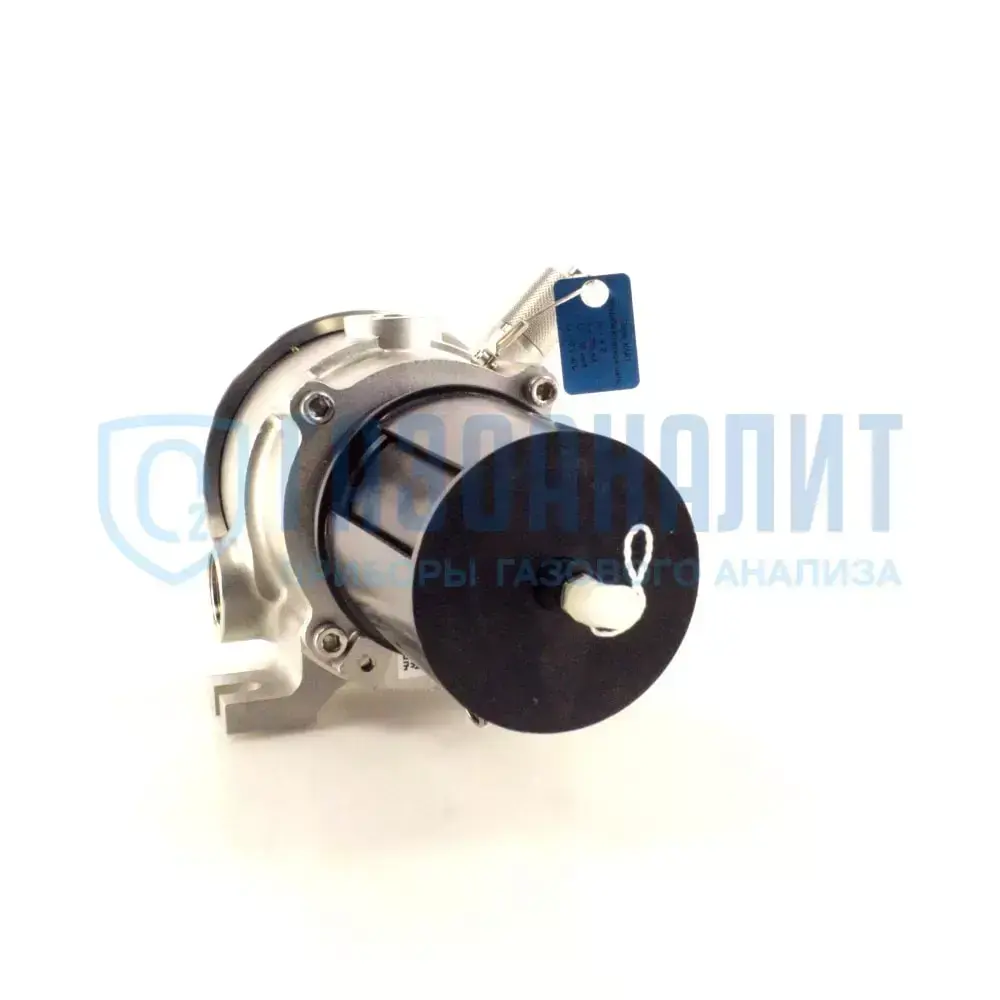

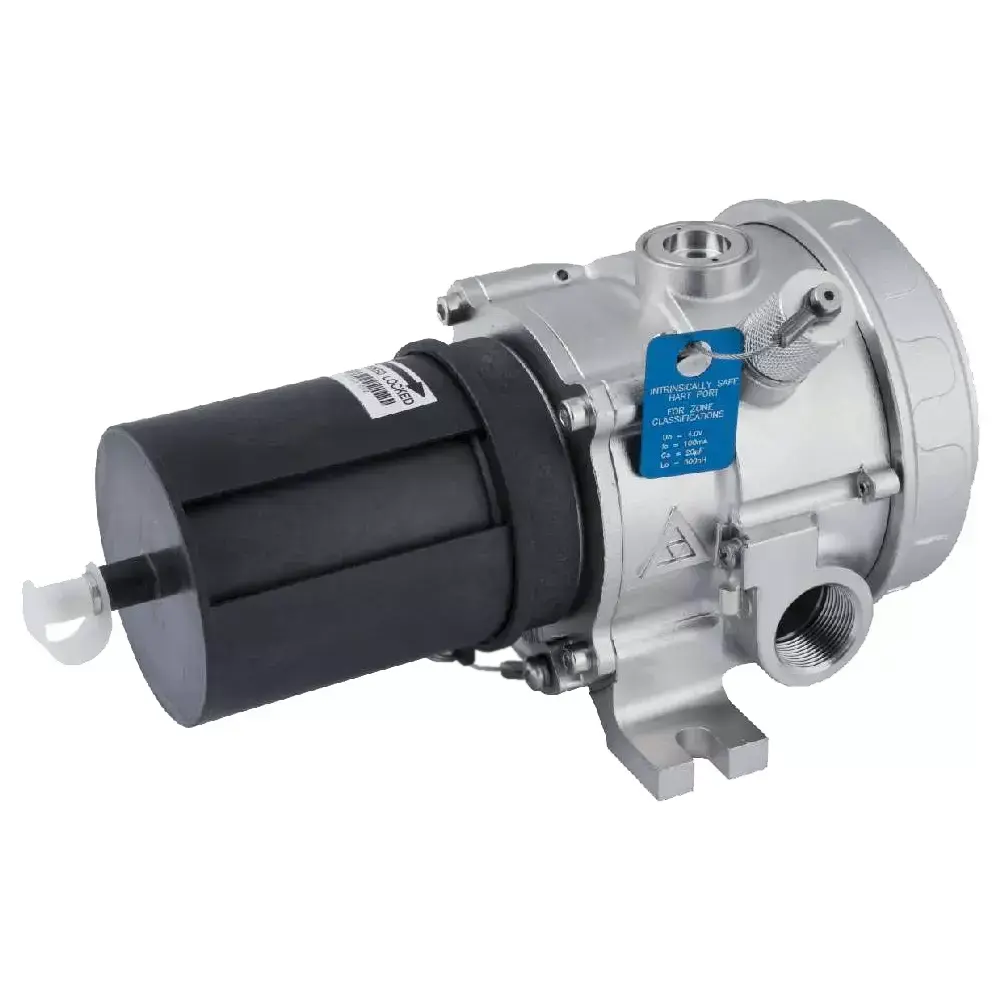

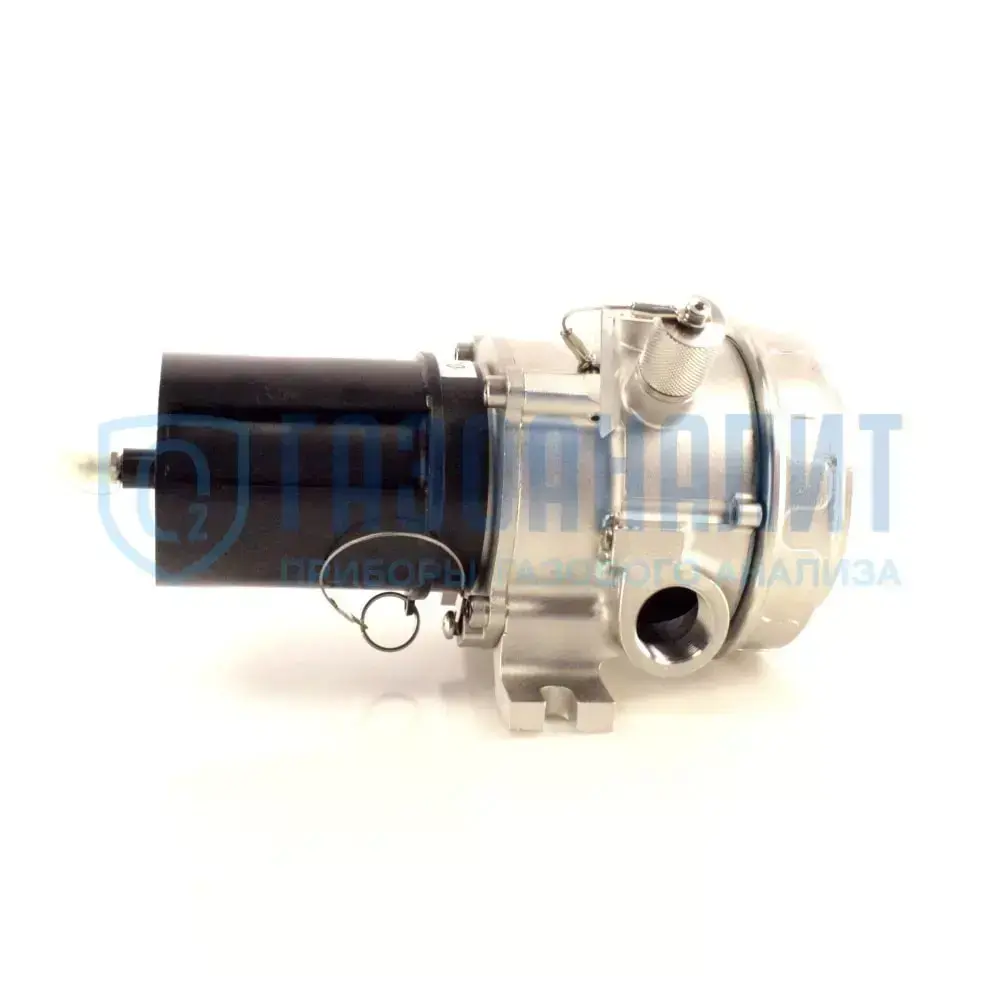

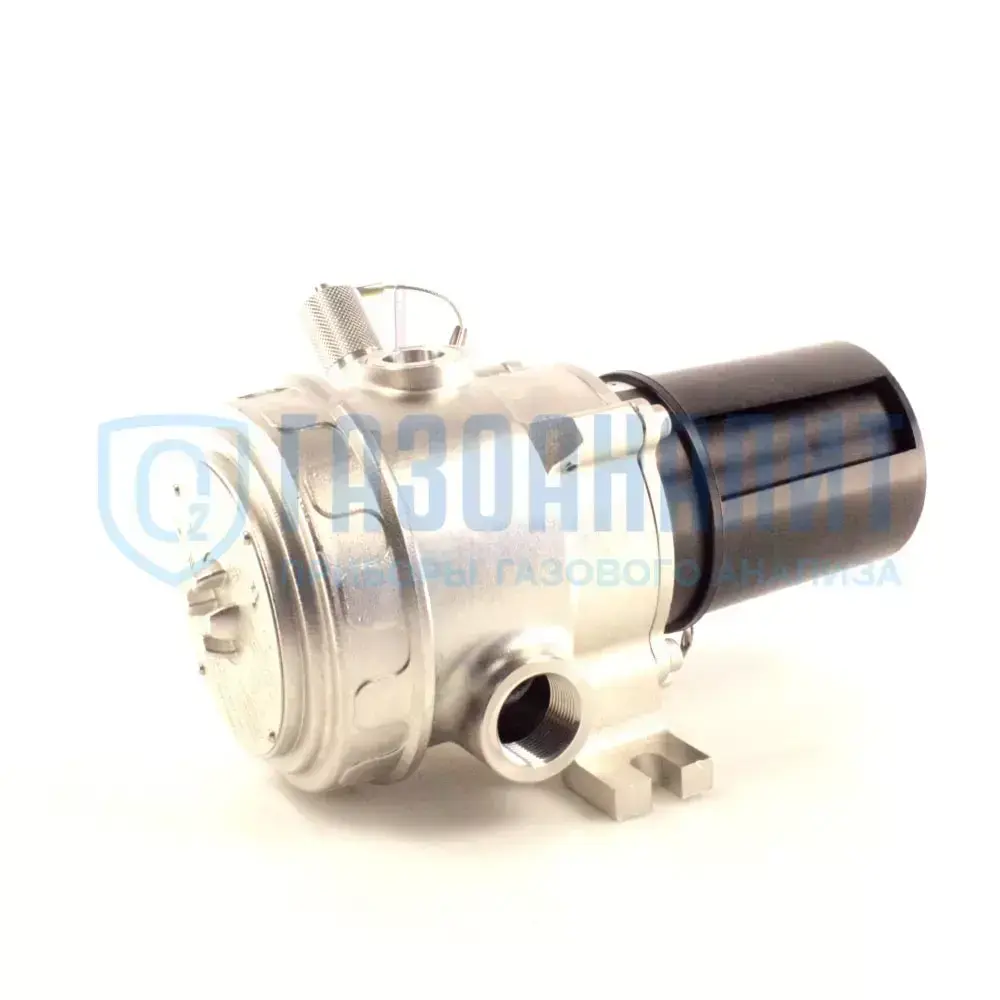

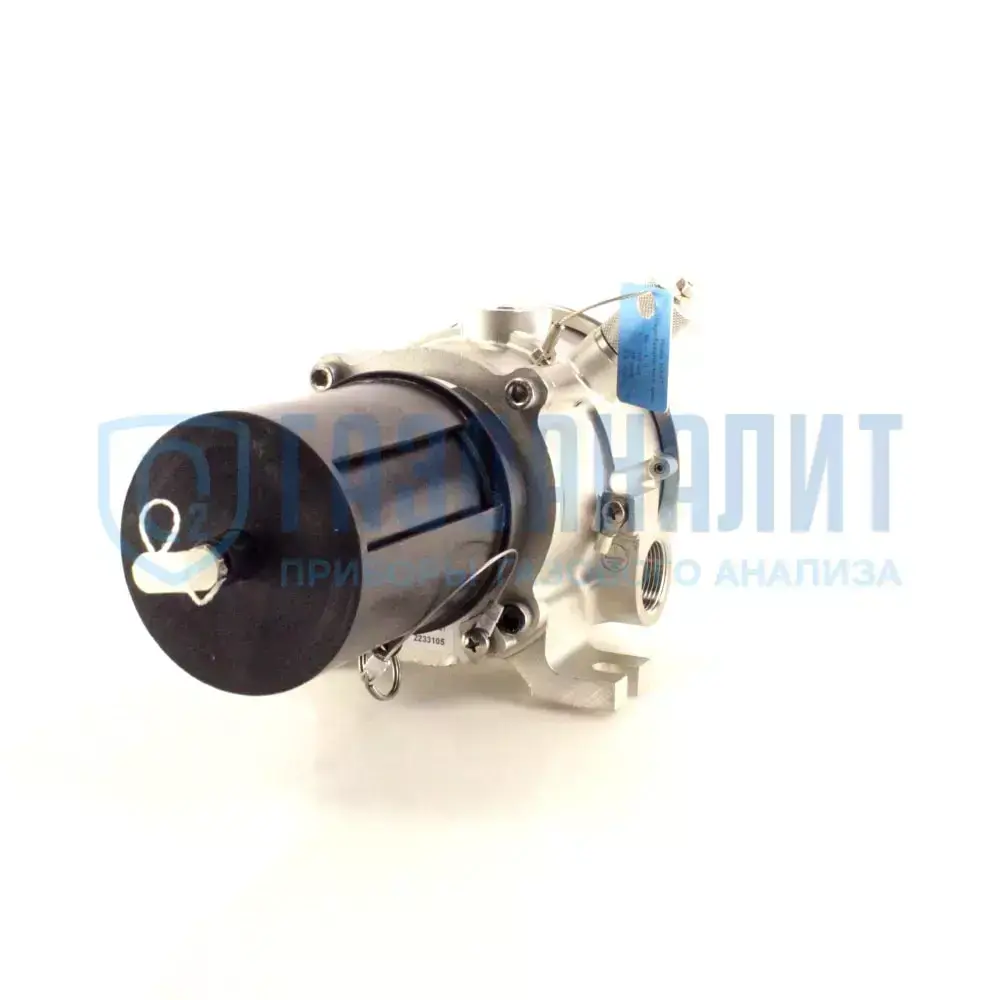

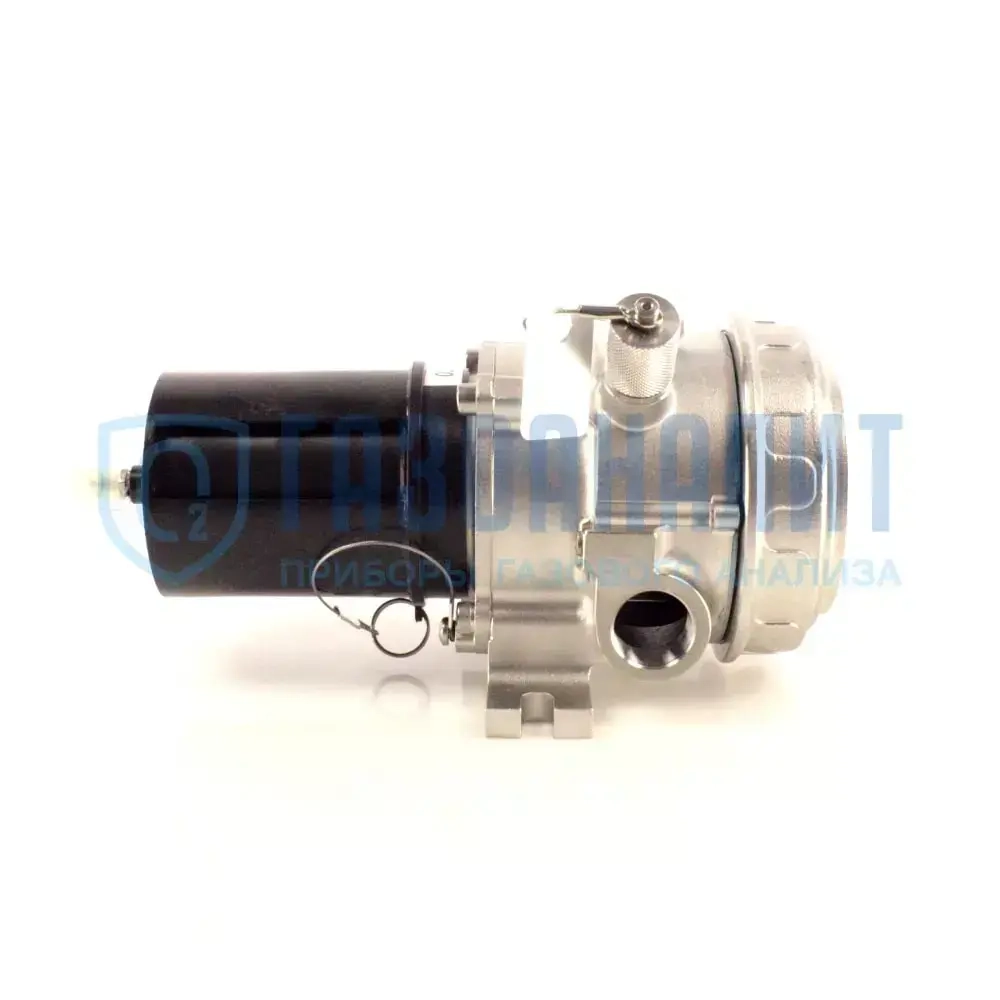

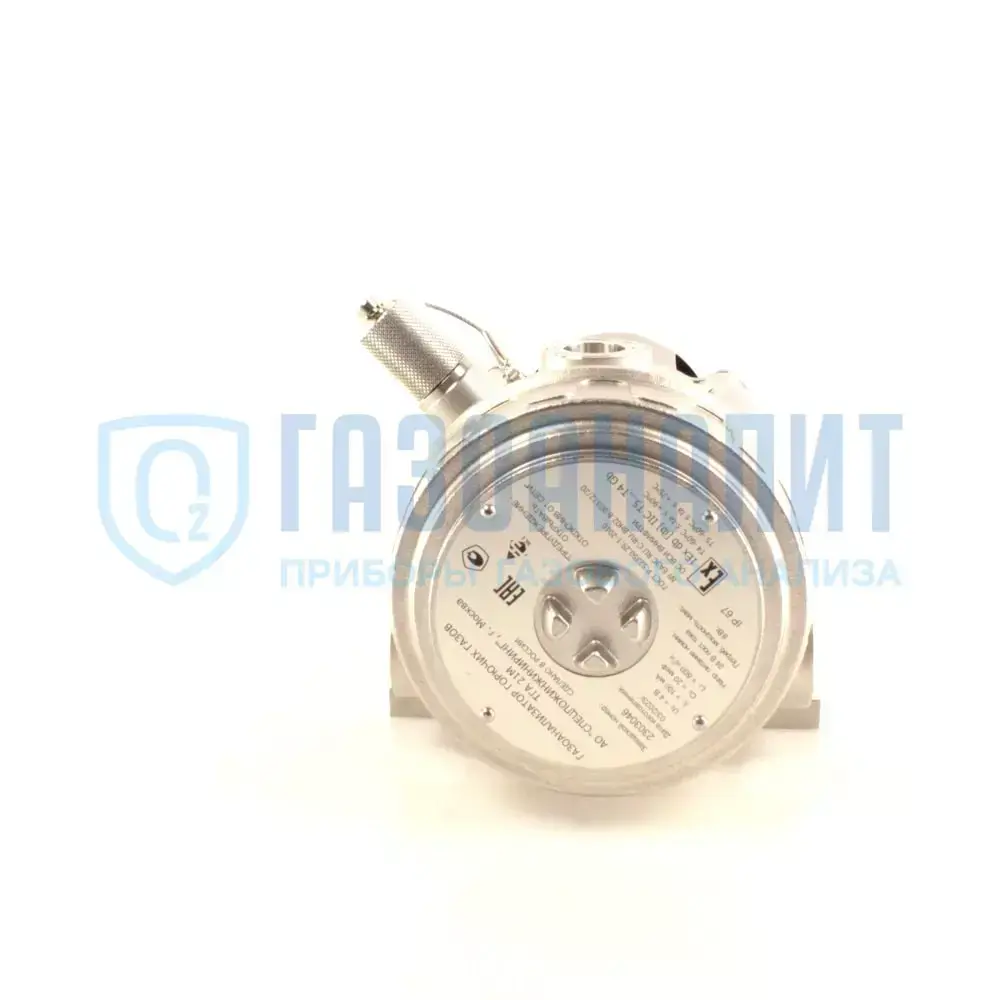

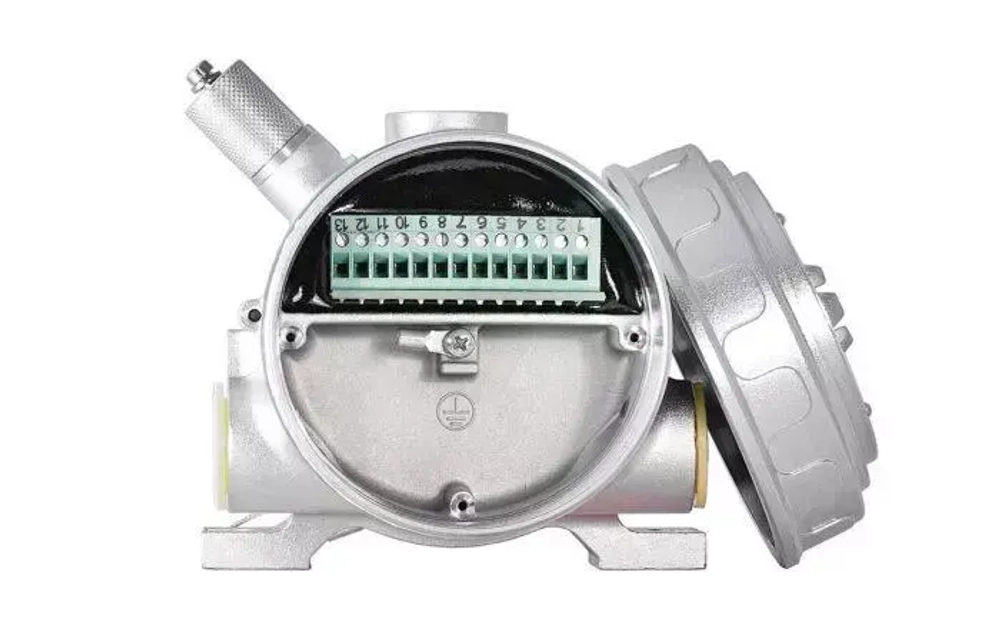

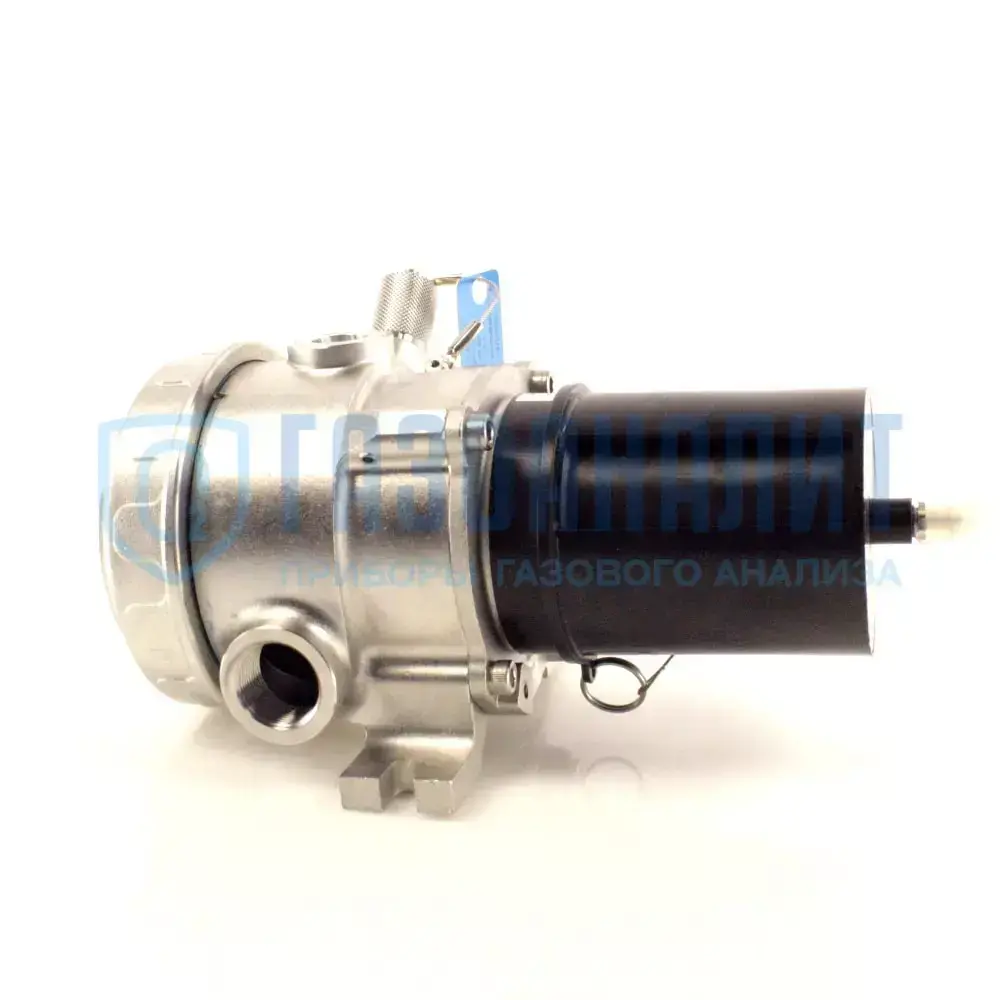

Конструктивно изделие выполнено в моноблочном взрывозащищённом корпусе из нержавеющей стали с двумя отверстиями под кабельные вводы с резьбой М25х1,5 под кабельные вводы и встроенным светодиодом.
Данный газоанализатор внесён в Госреестр средств измерений, является средством измерения и поставляется с обязательной Государственной поверкой.
Отличия газоанализатора ТГА и PIRECL
| Параметры | Газоанализатор ТГА | |
| Межповерочный интервал | 2 года | 1 год |
| Степень защиты корпуса газоанализатора от пыли и влаги | IP67 | IP66 |
Исполнения газоанализатора (обозначения при заказе)
| Исполнение газоанализатора | Особенности газоанализатора |
| ТГА 11М газоанализатор | Токовый выход (4-20 мА), всепогодный экран, гидрофобный фильтр |
| ТГА 12М газоанализатор | Токовый выход (4-20 мА), всепогодный экран |
| ТГА 21М газоанализатор | Токовый выход (4-20 мА), 2 сигнальных реле и реле неисправности, всепогодный экран, гидрофобный фильтр |
| ТГА 22М газоанализатор | Токовый выход (4-20 мА), 2 сигнальных реле и реле неисправности, всепогодный экран |
| ТГА 41М газоанализатор | Адресная модель для системы EQP, всепогодный экран, гидрофобный фильтр. Не имеет релейных выходов, выхода 4-20 мА, интерфейса RS-485 (MODBUS) |
| ТГА 42М газоанализатор | Адресная модель для системы EQP, всепогодный экран. Не имеет релейных выходов, выхода 4-20 мА, интерфейса RS-485 (MODBUS) |
Для измеряемых сред с высоким уровнем запылённости или влажности рекомендуется применять всепогодный экран с внутренним гидрофобным фильтром.
Измеряемые газы и диапазоны измерения газоанализатора
| Газ | Диапазон измерений |
| Метан CH4 | 0 – 100% НКПР |
| Пропан C3H8 | 0 – 100% НКПР |
| н-Бутан C4H10 | 0 – 100% НКПР |
| Этилен C2H4 | 0 – 100% НКПР |
| Изобутан i-C4H10 | 0 – 50% НКПР |
| н-Пентан н-C5H12 | 0 – 50% НКПР |
| Гексан C6H14 | 0 – 50% НКПР |
| Октан C8H18 | 0 – 50% НКПР |
| Нонан C9H20 | 0 – 50% НКПР |
| 1-Бутен C4H8 | 0 – 50% НКПР |
| Циклопентан C5H10 | 0 – 50% НКПР |
| Спирт метиловый CH3OH | 0 – 50% НКПР (калибровка на пропан) |
| Спирт этиловый C2H5OH | 0 – 50% НКПР |
| Этоксиэтан (C2H5)2O | 0 – 50% НКПР |
| Этилацетат CH3COOC2H5 | 0 – 50% НКПР |
| Бутанол CH3(CH2)2CH2OH | 0 – 50% НКПР |
| Бутилацетат CH3COOC4H9 | 0 – 50% НКПР |
| 2-Бутанон CH3COC2H5 | 0 – 50% НКПР |
| Изопропиловый спирт C3H7OH | 0 – 50% НКПР (калибровка на пропан) |
| Этилбензол C6H5C2H5 | 0 – 50% НКПР |
| Ацетон (CH3)2CO | 0 – 50% НКПР0 |
| Диэтиленгликоль C4H10O3 | 0 – 50% НКПР (калибровка на этилен) |
| Толуол C6H5CH3 | 0 – 50% НКПР |
| Бензол C6H6 | 0 – 50% НКПР |
| О-ксилол C6H4(CH3)2 | 0 – 50% НКПР |
| 3-Метилпиридин (Пиколин) C6H7N | 0 – 50% НКПР |
| Стирол C6H5CH=CH2 | 0 – 50% НКПР |
| Хлорбензол C6H5Cl | 0 – 50% НКПР |
| Бензин (A-80) | 0 – 50% НКПР (калибровка на этилен) |
| Топливо дизельное | 0 – 50% НКПР (калибровка на этилен) |
| Уайт-спирит | 0 – 50% НКПР (калибровка на этилен) |
| Керосин | 0 – 50% НКПР |
| Конденсат газовый | 0 – 50% НКПР (калибровка на этилен) |
| Нефть сырая | 0 – 50% НКПР (калибровка на этилен) |
Информация для заказа газоанализатора
Газоанализатор горючих газов ТГА XYМ, гдеX:
• «1» - соответствует наличию в модификации токового выхода 4-20 мА, с коммуникационным протоколом HART и каналом связи RS-485 MODBUS;
• «2» - соответствует наличию в модификации токового выхода 4-20 мА, двух дополнительных релейных выходов и одного реле неисправности, с коммуникационным протоколом HART и каналом связи RS-485 MODBUS;
• «4» - соответствует наличию протокола связи сети LON (без аналогового и релейных выходов), для работы с системой на базе контроллеров СПАРК-EQP.
Y:
• «1» - соответствует наличию в модификации всепогодного экрана и гидрофобного фильтра;
• «2» - соответствует наличию в модификации всепогодного экрана без гидрофобного фильтра.
М: код производителя.

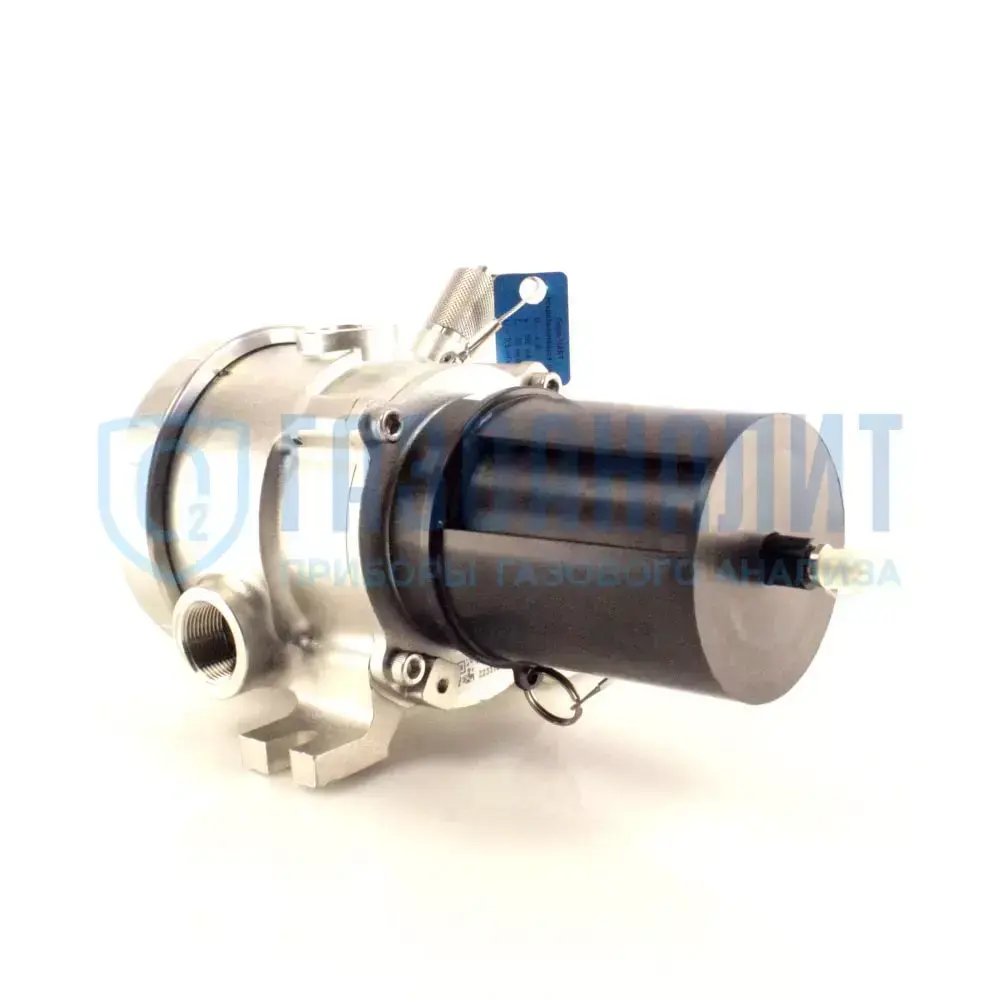

Габаритные размеры, внешний вид и состав газоанализатора
- корпус;
- крышка задняя;
- всепогодный экран;
- калибровочный магнит;
- упаковочная коробка;
- паспорт;
- руководство по эксплуатации.
Варианты соединений ручного коммуникатора HART с газоанализатором для дистанционной калибровки
