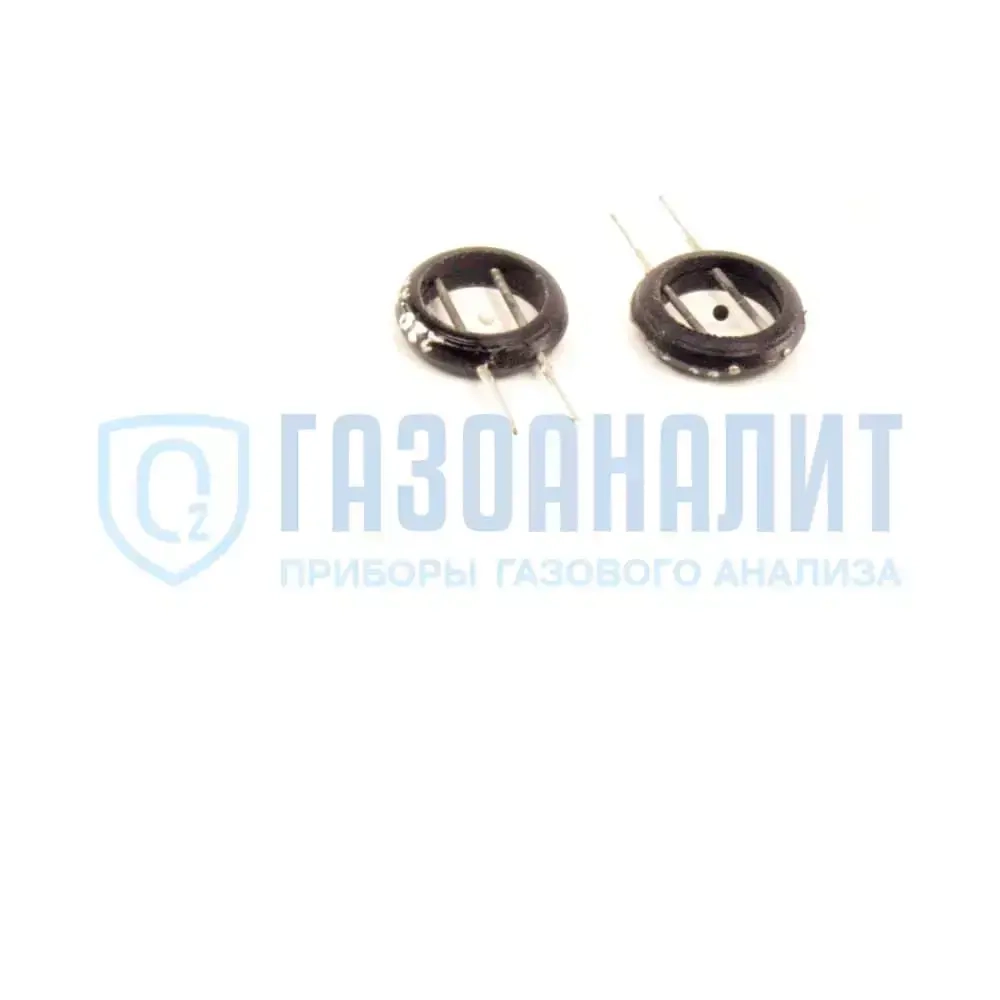

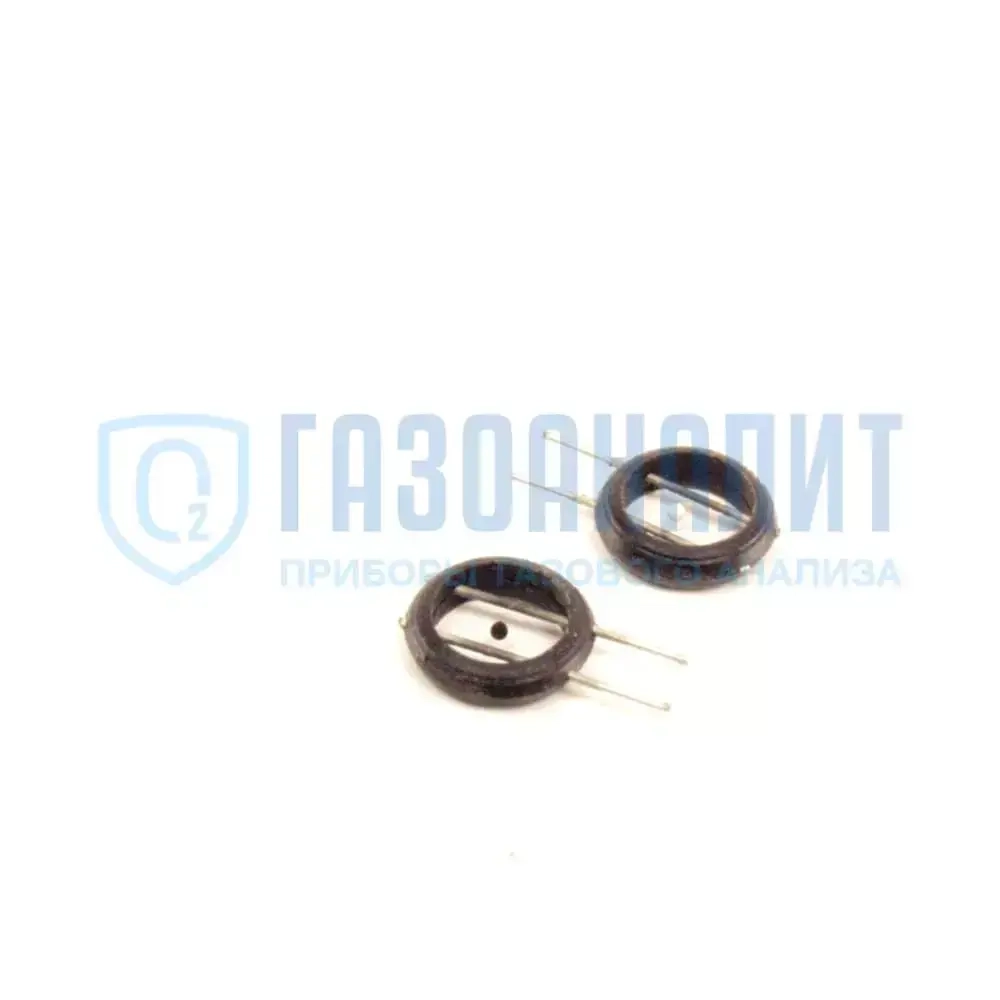

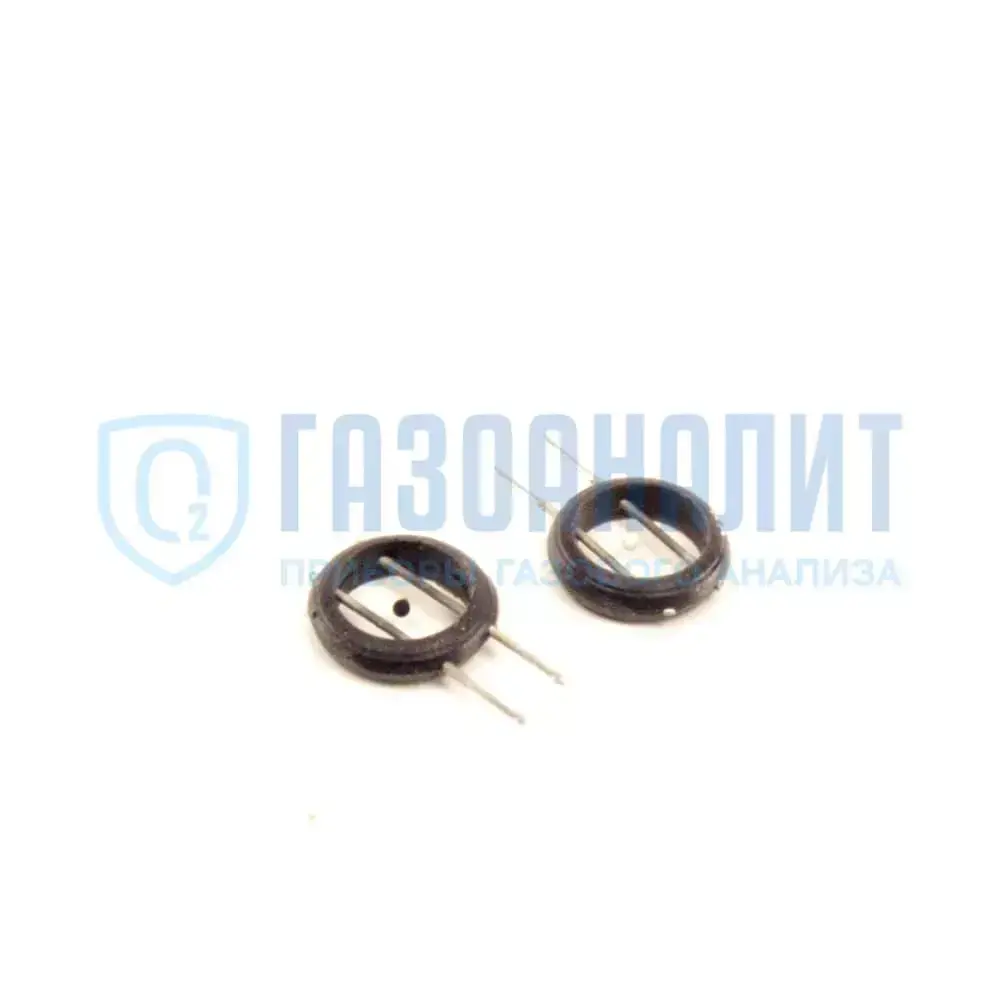

ТТЧЭ-2УХЛ4 (аналог ЭТ9.301) чувствительные элементы сменные точечные трегерные (пара)

Применяется для преобразования величины содержания горючих газов в % НКПР в воздухе рабочей зоны в величину электрического напряжения, пропорциональную тепловому выделению, которое создаётся при окислении взрывоопасного газа.

Чувствительные элементы (ЧЭ) представляют собой основной измерительный компонент термокаталитического блока ЧЭ (5В5.064.627), входящего в состав сигнализатора ЩИТ-2.

Также, данный сенсор используется в изделиях предыдущих поколений, снятых с производства: ЩИТ-1, СТХ-3, СТХ-6.
Данный сенсор имеет аналогичный датчик с чертёжным номером ЭТ9.301 с парой элементов 5В0.462.006.

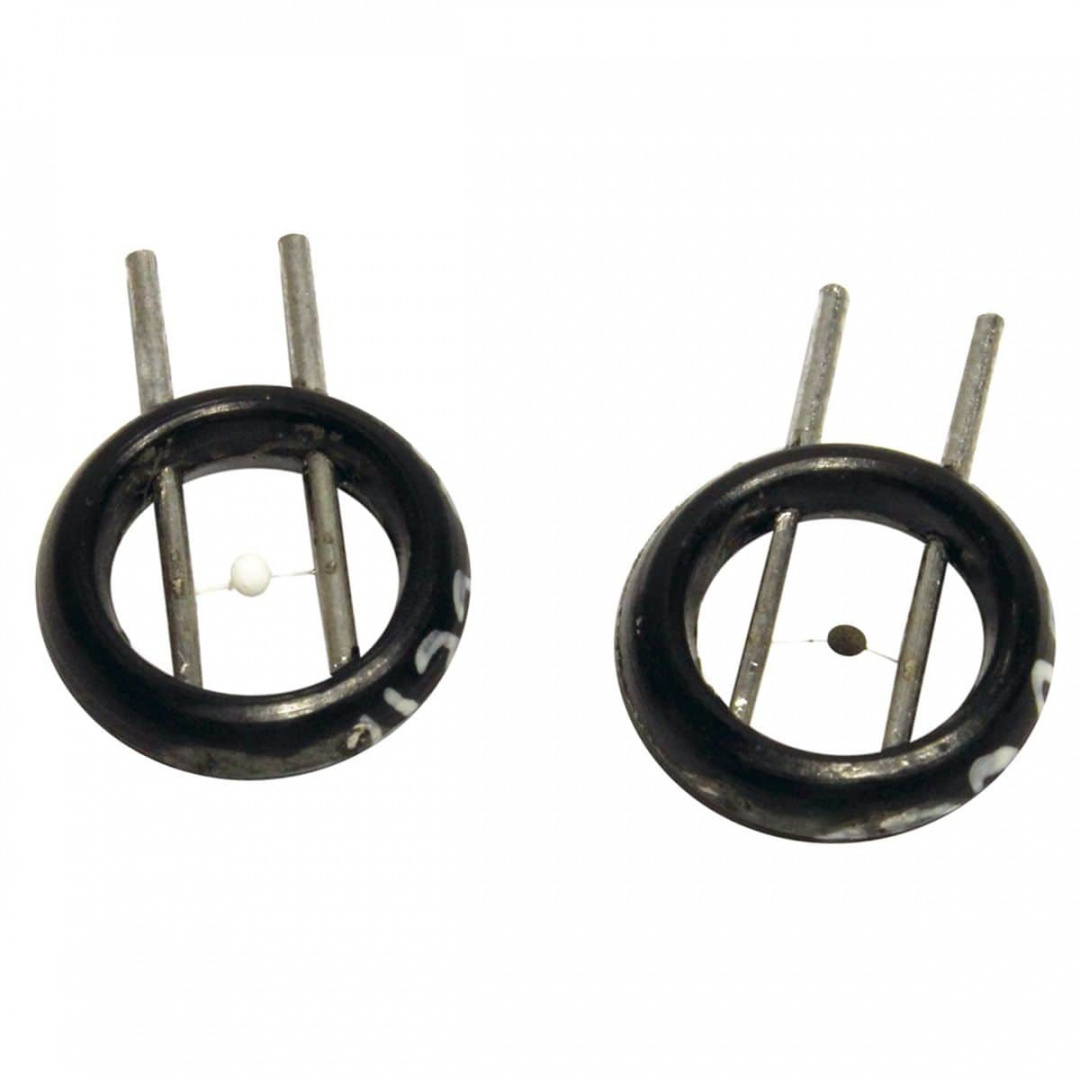

ТТЧЭ-2 УХЛ 4 состоит из следующих частей:
- каталитически активный измерительный чувствительный элемент (ИЧЭ) 5В4.675.050-01;
- каталитически пассивный сравнительный чувствительный элемент (СЧЭ) 5В4.675.050-01.
Сравнительный и измерительный чувствительные элементы составляют в сборе так называемую «пару» чувствительных элементов.

Данные ячейки не подлежат сертификации, не являются средством измерения, т.к. они являются запасными частями газосигнализаторов ЩИТ-2 и не внесены в Госреестр средств измерений.

Область применения

Термокаталитические сенсоры необходимы в случае возникновения потребности замены выработавшего свой рабочий ресурс комплекта ЧЭ, если:
- в газоанализаторе ЩИТ-2 выдаётся сигнал «ОТКАЗ»;
- при проверке контрольной смеси не отображается сигнал «ПОРОГ 1»;
- основная абсолютная погрешность сигнализатора ЩИТ-2 выходит за нормированные пределы.

Порядок замены чувствительных элементов в приборе ЩИТ-2:

1) в датчике ДТХ-127-5:
- распломбировать термокаталитический датчик, отвернуть верхний корпус;
- снять взрывонепроницаемый колпачок;
- отпаять чувствительные элементы (ИЧЭ и СЧЭ) сенсора паяльником, мощность которого не более 60 VА;
- установить и запаять новые ЧЭ;
- настроить сигнализатор горючих газов ЩИТ-2 и выполнить проверку основной абсолютной погрешности.
2) в датчике ДТХ-128-1:
- отвернуть четыре винта и извлечь из основания датчик;
- снять взрывозащищённый колпачок;
- отпаять ЧЭ сенсора паяльником, мощность которого не более 60 VА;
- установить и запаять новые чувствительные элементы;
- настроить сигнализатор ЩИТ-2 и выполнить проверку основной абсолютной погрешности.
